Как подключить розетку к электрощитку

Прокладка отдельной линии питания от электрощитка к розетке — это стандартная задача при модернизации электросети в квартире или доме. Обычно такие работы занимают от 4 до 8 часов, а стоимость материалов для одной точки обходится примерно в 2500–4000 рублей. Правильный ответ на вопрос, как подключить розетку к щитку, начинается с четкого плана и соблюдения норм безопасности. Грамотный монтаж гарантирует защиту от перегрузок и короткого замыкания.

Основы перед началом работ

Сложность данной задачи оценивается как средняя. Я считаю, что для успешного выполнения достаточно базовых навыков работы с ручным инструментом и понимания того, куда идет фаза, а куда ноль. Главное — не пытаться сэкономить на безопасности. Работа с напряжением 220В опасна для жизни, поэтому любые действия выполняются только при полностью отключенном питании.

Я всегда проверяю отсутствие напряжения индикатором, даже если уверен, что выключил главный рубильник. Помните, что ошибка в электромонтаже может привести к пожару. Время выполнения зависит от того, нужно ли штробить стены или кабель пойдет в открытом кабель-канале.

Подбор необходимых материалов

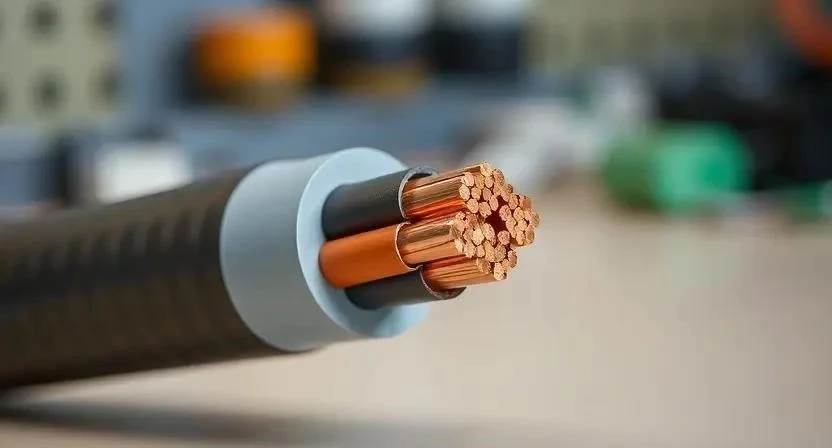

Для надежного подключения розетки через автомат потребуется качественный медный кабель и сертифицированная автоматика. Я рекомендую использовать кабель ВВГнг 3х2.5, так как он не поддерживает горение и имеет оптимальное сечение для розеточных групп.

• Кабель ВВГнг 3х2.5 (длина зависит от трассы)
• Однополярный автоматический выключатель на 16А
• Подрозетник (пластиковый, под гипсокартон или бетон)
• Розетка с заземляющим контактом
• ПВХ-гофра для защиты кабеля
• Хомуты нейлоновые для фиксации
• Наконечники НШВИ для многожильных проводов (если применимо)
• Изолента ПВХ или термоусадочные трубки

Материалы лучше покупать в специализированных магазинах электрики, чтобы избежать подделок. Ориентировочный расход кабеля рассчитывается по формуле: длина трассы + 1 метр запаса на изгибы и зачистку концов.

Инструментарий для электромонтажа

Правильный инструмент делает работу быстрее и безопаснее. Я не советую использовать дешевые отвертки с мягким металлом — они слизывают шлицы винтов в автоматах, и потом затянуть контакт становится невозможно.

• Индикаторная отвертка (проверка фазы)
• Стриппер (для быстрой зачистки изоляции)
• Пассатижи или кусачки (обрезка провода)
• Набор отверток (крестовая PH2 и плоская)
• Перфоратор с буром 68 мм (для подрозетника)
• Строительный уровень (выравнивание розетки)
• Канцелярский нож (аккуратная зачистка гофры)

Если перфоратора нет, его можно взять в аренду на сутки. Это выйдет дешевле, чем пытаться долбить стену зубилом, превращая комнату в зону боевых действий.

Организация пространства в помещении

Сначала нужно подготовить рабочую зону. Я всегда убираю мебель из зоны прокладки кабеля или накрываю её плотной пленкой, так как бетонная пыль при штроблении проникает везде. Пол также стоит застелить пленкой.

Обеспечьте свободный доступ к электрическому щитку. Вынесите из комнаты все лишние предметы, чтобы не спотыкаться о них с инструментом в руках. Хорошее освещение — залог того, что вы не перепутаете провода в щитке.

Подготовка поверхности и разметка

Разметка трассы кабеля должна быть строго вертикальной или горизонтальной. Я никогда не прокладываю провод по диагонали — это не только некрасиво, но и опасно, так как при будущем ремонте можно случайно просверлить кабель, вешая полку.

После разметки приступаю к штроблению стен. Глубина штробы должна быть такой, чтобы кабель в гофре был полностью утоплен. Устанавливаю подрозетник, проверяя его уровень. Если стена кривая, использую гипсовую смесь для выравнивания краев. После этого обязательно обрабатываю штробы грунтовкой — так штукатурка будет держаться крепко и не отвалится со временем. Время высыхания грунта обычно составляет 2-4 часа.

Пошаговая технология подключения

Теперь переходим к самой важной части. Я опишу процесс так, как делаю его сам на объектах. Помните про температуру в помещении: при слишком низких температурах пластик гофры становится хрупким и может треснуть.

1. Обесточивание (10 мин). Выключаю вводной автомат в щитке. Проверяю отсутствие напряжения индикаторной отверткой на всех шинах.
2. Прокладка кабеля (1-2 часа). Протягиваю кабель ВВГнг 3х2.5 в гофре от щитка до места розетки. Фиксирую гофру клипсами или хомутами.
3. Монтаж подрозетника (30 мин). Высверливаю отверстие перфоратором, вставляю коробку и фиксирую её алебастром или гипсом.
4. Заводка проводов (20 мин). Вывожу концы кабеля из щитка и из подрозетника. Оставляю запас провода около 15 см с каждой стороны.
5. Зачистка изоляции (10 мин). С помощью стриппера снимаю внешнюю оболочку кабеля, затем зачищаю жилы на 10-12 мм.

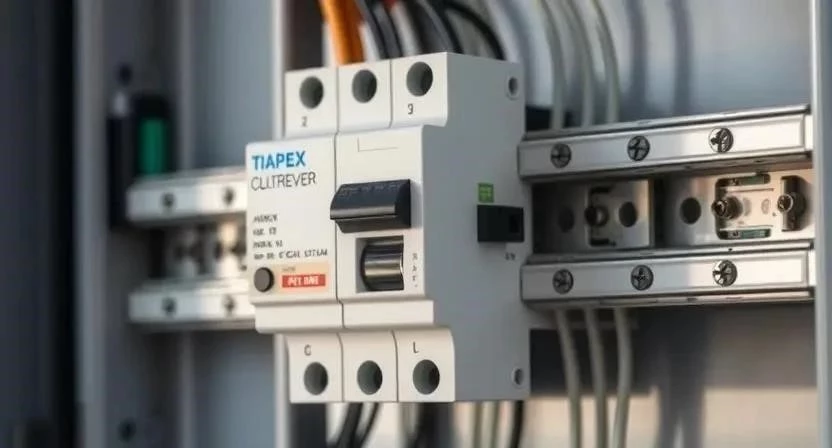

6. Установка автомата (15 мин). Защелкиваю автоматический выключатель на DIN-рейку в щитке.
7. Подключение фазы (10 мин). Вставляю фазный провод (обычно коричневый или белый) в зажим автомата и плотно затягиваю винт.
8. Подключение нуля (10 мин). Соединяю нулевой провод (синий) с общей нулевой шиной (N) в щитке.
9. Подключение заземления (10 мин). Желто-зеленый провод подключаю к шине заземления (PE).
10. Монтаж розетки (20 мин). Распределяю провода в подрозетнике: фаза и ноль в основные клеммы, заземление — на центральный контакт.
11. Фиксация (10 мин). Закручиваю лапки розетки, плотно прижимая её к стене.
12. Ревизия соединений (15 мин). Еще раз проверяю затяжку всех винтов в щитке и розетке. Плохой контакт — это главный источник нагрева и пожаров.
13. Тестирование (10 мин). Включаю вводной автомат, затем новый автомат. Проверяю напряжение в розетке мультиметром или тестером.

Из своего опыта скажу: однажды я забыл проверить затяжку винта на нулевой шине. В итоге розетка работала, но контакт искрил, и через неделю пластик начал плавиться. Теперь я всегда дергаю каждый провод рукой после затяжки.

Также заметил, что использование профессионального стриппера вместо ножа экономит мне около 20 минут на каждой точке, при этом изоляция не повреждается.

Важные технические нюансы

Выбор номинала автомата критически важен. Для стандартных розеток с кабелем 2.5 мм² используется автомат на 16А. Если поставить 25А, кабель может перегреться и сгореть раньше, чем сработает защита. Я строго следую этому правилу.

Следите за совместимостью материалов. Не используйте алюминиевые провода вместе с медными без специальных клеммников — возникнет электрохимическая коррозия. Качество затяжки контактов проверяйте каждые полгода после первого запуска, так как медь «течет» под давлением винта.

Типичные ошибки новичков

Многие пытаются сэкономить и используют кабель сечением 1.5 мм². Это допустимо для освещения, но для розеток, куда включат чайник или обогреватель, такой провод слишком тонок. Он будет греться, что приведет к разрушению изоляции.

1. Отсутствие заземления (подключение только фазы и ноля).
2. Слишком слабая затяжка клемм в автомате.
3. Перепутывание фазного и нулевого проводов.
4. Прокладка кабеля без гофры в агрессивных средах.
5. Использование одного автомата на слишком большое количество розеток.

Если вы перепутали фазу и ноль, розетка будет работать, но это нарушает технику безопасности. В случае поломки прибора напряжение может остаться на корпусе, даже если выключатель выключен.

Расчет стоимости монтажа

Самостоятельный монтаж позволяет существенно сэкономить, но требует времени и инструмента. Я составил таблицу, чтобы наглядно показать разницу в затратах.

Экономия при самостоятельном выполнении составляет около 50% от общей суммы. Однако помните, что мастер несет ответственность за качество работ.

Эксплуатация и уход за системой

После завершения работ система не требует постоянного внимания, но ревизия необходима. Я рекомендую через полгода после эксплуатации проверить затяжку винтов в щитке. Из-за температурных колебаний контакты могут ослабнуть.

Соблюдайте правила нагрузки: не включайте в одну розетку через тройники несколько мощных приборов (например, стиральную машину и электрочайник). Срок службы качественного кабеля ВВГнг составляет до 30 лет, а автомата — около 10-15 лет при правильном использовании.

Повышение уровня безопасности: альтернативы

Обычный автомат защищает только от короткого замыкания и перегрузки. Для максимальной защиты я советую установить УЗО (устройство защитного отключения) или диф-автомат. Диф-автомат объединяет в себе функции и автомата, и УЗО, защищая человека от удара током при утечке.

Когда я впервые установил диф-автомат в ванной комнате, я почувствовал себя гораздо спокойнее, зная, что даже при малейшем пробое на корпус прибора питание отключится мгновенно.

Ответы на частые вопросы

Какое сечение провода выбрать для розетки?
Только 2.5 мм². Использование 1.5 мм² недопустимо для розеточных линий согласно ПУЭ.

Можно ли ставить один автомат на несколько розеток?
Да, можно. Обычно на один автомат 16А вешают группу из 3-5 розеток, если суммарная мощность приборов не превышает 3.5 кВт.

Как быстро и просто проверить, где фаза?
Используйте индикаторную отвертку. Прикоснитесь жалом к оголенному проводу — если лампочка внутри засветилась, значит, это фаза.

Что делать, если автомат выбивает сразу после включения?
Это признак короткого замыкания. Проверьте правильность подключения в розетке и щитке, убедитесь, что жилы фазы и ноля не соприкасаются.
