Отсутствие заземления в старых жилых домах создает реальные риски для жизни и сохранности бытовой техники. При пробое изоляции корпус стиральной машины или холодильника оказывается под напряжением, что может привести к удару током. Задача по обновлению электросети в таком жилье считается сложной из-за изношенности стен и старых коммуникаций, но итогом станет полностью безопасная электросеть. Стоимость материалов для одной точки составляет примерно 1500–3000 рублей, а время выполнения работ занимает от 4 до 6 часов. В этой статье я разберу, как подключить розетку с заземлением в старом фонде, чтобы всё работало надежно.
Особенности подготовки к работе в старых домах
Прежде чем приступать, нужно внимательно оценить состояние существующей проводки. В старом фонде часто встречается алюминий, который хрупок и несовместим с медью без специальных переходов. Я всегда начинаю с проверки типа системы заземления в доме: если в щитке нет заземляющего контура, установка розетки с «усиками» будет лишь имитацией безопасности. Для работы потребуются базовые навыки электромонтажа и умение пользоваться измерительными приборами. Весь процесс от разметки до финишной отделки займет один рабочий день. Если вы видите, что изоляция проводов в щитке осыпается от одного касания, лучше вызвать профессионального электрика.
Подбор необходимых материалов

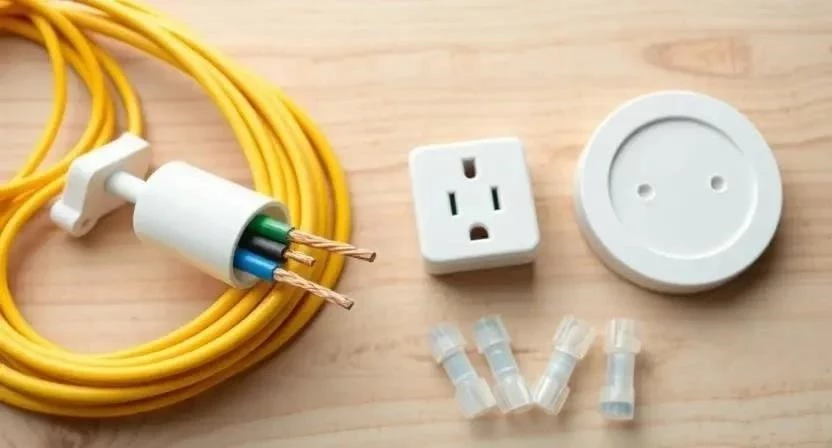

Для качественного монтажа я использую только проверенные компоненты. Основным элементом станет медный кабель ВВГнг с сечением 3х2.5 мм², который не поддерживает горение и выдерживает необходимую нагрузку. Для соединения проводов оптимальны клеммники Wago, так как они исключают ослабление контакта со временем.
- Кабель ВВГнг 3х2.5 (медный, трехжильный)
- Розетки с заземляющим контактом (зависит от количества точек)
- Подрозетники для бетонных или кирпичных стен
- Клеммники Wago (для соединения меди и алюминия)
- Гофрированная труба ПВХ (для защиты кабеля)
- Монтажные клипсы или дюбель-хомуты
- Грунтовка глубокого проникновения
- Шпаклевка для заделки штроб
| Материал | Количество на 1 розетку | Расход на м² (при прокладке) | Примерная цена | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 5-10 метров | — | 80 руб/м | 800 руб |
| Розетка с заземлением | 1 шт. | — | 300 руб/шт | 300 руб |
| Подрозетник | 1 шт. | — | 50 руб/шт | 50 руб |
| Клеммники Wago | 3-5 шт. | — | 20 руб/шт | 100 руб |
| Гофра ПВХ | 5-10 метров | — | 15 руб/м | 150 руб |
Инструментарий для монтажа
Правильный инструмент сокращает время работы в два раза и бережет нервы. Для работы со стенами старого фонда обязателен перфоратор, так как кирпич или бетон могут быть очень твердыми. Я рекомендую использовать стриппер для зачистки жил, чтобы не повредить медные волокна изоляционной отверткой.

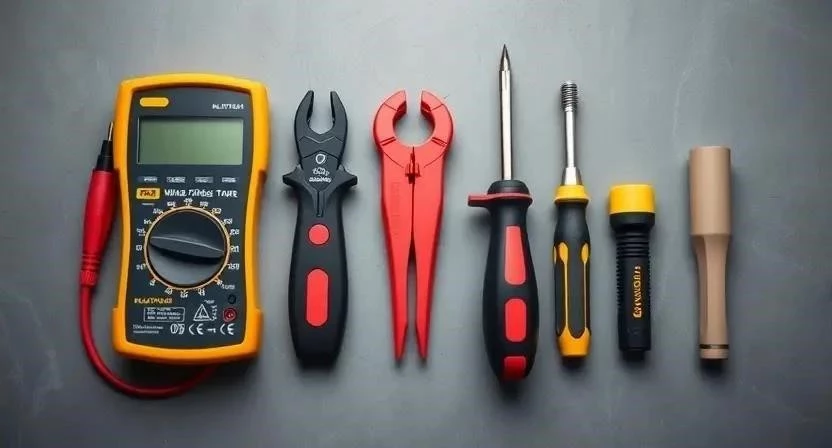

- Перфоратор с бурами по бетону/кирпичу
- Набор диэлектрических отверток
- Стриппер для зачистки кабеля
- Индикаторная отвертка (для поиска фазы)
- Мультиметр (для проверки напряжения и целостности)
- Строительный уровень
- Строительный пылесос
| Инструмент | Профессиональный вариант | Бытовой вариант | Разница в результате |
|---|---|---|---|
| Перфоратор | SDS-plus с антивибрацией | Компактный ударный | Скорость штробления и усталость рук |
| Зачистка проводов | Автоматический стриппер | Нож или кусачки | Целостность жил и скорость |
| Проверка сети | Цифровой мультиметр | Индикаторная лампочка | Точность измерения вольтажа |
| Уборка | Промышленный пылесос | Обычный веник | Чистота в помещении и здоровье легких |
| Разметка | Лазерный уровень | Пузырьковый уровень | Идеальная геометрия розеток |
Обеспечение безопасности в помещении
Безопасность при работе с электричеством — это закон. Первым делом я полностью отключаю питание на щитке, выключая вводной автоматический выключатель. Мало просто нажать кнопку, нужно убедиться индикатором напряжения, что ток действительно не идет по жилам. Мебель отодвигаю к центру комнаты и накрываю плотной пленкой, так как пыль от штробления проникает в самые мелкие щели. Пол также застилаю полиэтиленом, чтобы потом не тратить часы на мытье. Рабочее пространство организую так, чтобы под рукой всегда был фонарь и доступ к щитку.
Подготовка стен и поверхности

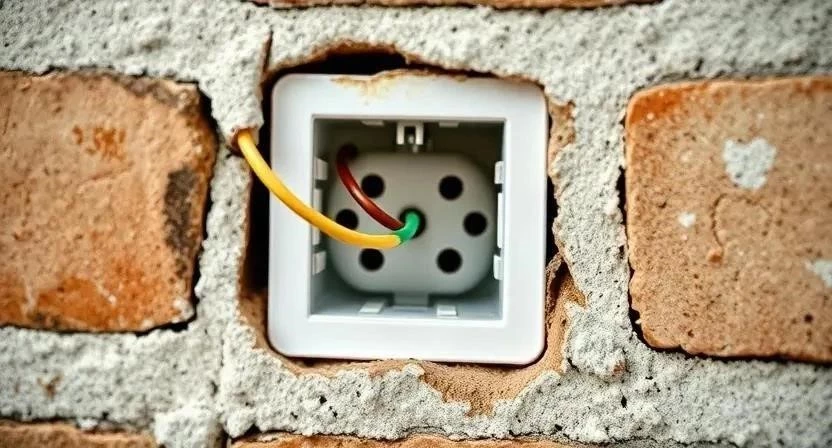

Разметка начинается с определения высоты розетки (обычно 30 см от пола). В старом фонде стены часто состоят из кирпича с дранкой или имеют толстый слой старой штукатурки. Штробление выполняю аккуратно, чтобы не обрушить фрагменты стены. Я заметил, что в старых домах часто встречаются скрытые деревянные балки, поэтому бурю осторожно. После прорезания каналов устанавливаю подрозетники, фиксируя их на гипсовый раствор или алебастр. Обязательно обрабатываю края штробы грунтовкой — это обеспечит качественную адгезию шпаклевки, и отделка не потрескается через месяц.
Пошаговый процесс подключения
Монтаж провожу строго по технологии, чтобы избежать перегрева контактов и коротких замыканий. Один раз я столкнулся с тем, что в стене оказалась старая водопроводная труба, поэтому штробил очень медленно. Вот мой проверенный алгоритм действий:
- Полное обесточивание. Выключаю автоматы в щитке и проверяю отсутствие напряжения мультиметром (10 минут).
- Прокладка кабеля. Протягиваю трехжильный ВВГнг от распределительной коробки или щитка до точки установки розетки (1-2 часа).
- Фиксация. Закрепляю кабель в штробе с помощью клипс или дюбель-хомутов каждые 40-50 см (30 минут).
- Зачистка. Снимаю внешнюю изоляцию и зачищаю концы жил на 10-12 мм с помощью стриппера (15 минут).
- Подключение нуля. Синий провод (N) вставляю в соответствующий зажим розетки или клеммник (5 минут).
- Подключение фазы. Коричневый или белый провод (L) подключаю к фазному контакту (5 минут).
- Подключение заземления. Желто-зеленый провод (PE) соединяю с центральным заземляющим контактом (5 минут).
- Проверка зажимов. Слегка потягиваю за каждый провод, чтобы убедиться в надежности фиксации (5 минут).
- Монтаж в стену. Аккуратно укладываю провода в подрозетник и закручиваю винты крепления розетки (10 минут).
- Тестирование. Включаю питание и проверяю напряжение между фазой и нулем, а также фазой и землей с помощью мультиметра (10 минут).
- Финишная отделка. Зашпаклевываю штробы и отверстия вокруг подрозетника, после высыхания шлифую поверхность (1 час).
Технические нюансы и предостережения
В старых домах часто используется система TN-C, где один провод выполняет роль и нуля, и заземления. В такой ситуации нельзя просто «придумать» заземление. Категорически запрещаю заземлять технику на батареи отопления или металлические трубы водопровода. Я видел такие «решения» у соседей — это смертельно опасно, так как при аварии на линии весь стояк может оказаться под напряжением. Если в доме старая алюминиевая проводка, а новая медная, соединяю их только через клеммники Wago или специальные переходные гильзы. Прямой скрут меди и алюминия приводит к окислению и пожару из-за электрохимической коррозии.
Типичные ошибки при монтаже
Новички часто пытаются сэкономить на кабеле, используя слишком тонкие провода, что приводит к их нагреву при включении чайника или обогревателя. Также часто путают фазу и ноль, что критично для некоторых видов техники. Я однажды исправлял работу «мастера», который не проверил затяжку винтов — контакт искрил, и розетка начала плавиться. Еще одна грубая ошибка — монтаж заземления без установки УЗО (устройства защитного отключения) в щитке, что лишает систему главного предохранителя.
- Использование кабеля сечением менее 2.5 мм² для розеток.
- Перепутанная полярность (фаза вместо нуля).
- Отсутствие проверки напряжения перед началом работ.
- Монтаж без установки УЗО в старом фонде.
- Недостаточная затяжка винтовых зажимов.
Расчет затрат на установку
Стоимость работ зависит от того, делаете ли вы всё сами или нанимаете специалиста. При самостоятельном монтаже вы экономите на оплате труда, но тратите свое время. Я рассчитал примерную смету для установки одной розетки с полной заменой линии от щитка.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, розетка, расходники) | 1500 | 1500 | 0 |
| Работа по штроблению и прокладке | 0 | 2000 | 2000 |
| Подключение и тестирование | 0 | 1000 | 1000 |
| Аренда инструмента (если нет своего) | 500 | 0 (включено) | -500 |
| 2000 | 4500 | 2500 |
Эксплуатация и уход за сетью
После завершения работ не стоит забывать о проверке. Я рекомендую через полгода эксплуатации подтянуть контакты в розетке, так как из-за температурных расширений винты могут немного ослабнуть. Важно контролировать суммарную нагрузку на сеть: не включайте в одну розетку через тройники одновременно стиральную машину и электродуховку. Современная медная проводка при правильном монтаже служит около 25–30 лет, но в условиях старого фонда проверка состояния соединений раз в год будет нелишней.
Альтернативные способы защиты

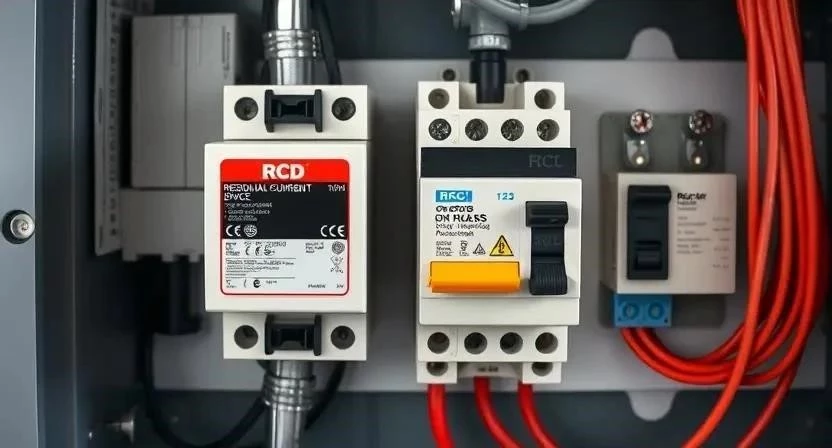

Если проложить полноценный заземляющий провод от щитка невозможно, есть частичные альтернативы. Установка УЗО (устройства защитного отключения) — это лучший вариант. Оно мгновенно отключит ток при утечке, предотвратив удар током. Также можно использовать дифференциальные автоматы, которые объединяют в себе функции защиты от перегрузки и утечки. Однако помните, что УЗО не заменяет заземление полностью, оно лишь спасает жизнь. В идеале я всегда рекомендую полную замену всей проводки в квартире, чтобы избавиться от старого алюминия раз и навсегда.
Ответы на частые вопросы
Можно ли сделать заземление, если в щитке всего два провода?
Полноценное заземление сделать нельзя. В этом случае единственным выходом будет установка УЗО для защиты людей от поражения током.
Чем опасно заземление на трубу отопления?
Это смертельно опасно. При пробое изоляции в любой другой квартире вашего дома труба может оказаться под напряжением, и ток пойдет через вас или вашу технику.
Какой кабель лучше выбрать для старого дома?
Только медный кабель ВВГнг-LS сечением 3х2.5 мм². Он пожаробезопасен и выдерживает стандартную нагрузку розеточных групп.
Нужно ли менять весь щиток при установке одной розетки с заземлением?
Если в щитке нет места для нового автомата или УЗО, либо он находится в аварийном состоянии, замена необходима для безопасности.
Как проверить, работает ли заземление в розетке?
Используйте мультиметр. Измерьте напряжение между фазой и нулем (должно быть ~230В) и между фазой и заземляющим контактом (также должно быть ~230В).
Можно ли соединять медь и алюминий напрямую?
Нет, это запрещено. Из-за разности металлов возникает электрохимическая реакция, контакт окисляется, начинает греться и может привести к пожару.
Поможет ли УЗО заменить заземление?
УЗО не заменяет заземление, но оно обеспечивает безопасность, отключая питание при утечке тока, что критически важно в старом фонде.
