Проверка заземления в квартире — это обязательная процедура для обеспечения безопасности всех жителей и дорогой бытовой техники. Обычно замер занимает от 5 до 10 минут и не требует больших финансовых затрат, если у вас уже есть прибор. Понимание того, как проверить заземление в розетке мультиметром, позволяет вовремя обнаружить обрывы в сети или опасное зануление. Правильный подход исключает риск удара током при использовании стиральной машины или бойлера.
Что нужно знать перед началом
Работа с электричеством всегда сопряжена с рисками, поэтому базовые навыки электробезопасности обязательны. Я всегда напоминаю новичкам: одно неверное движение может привести к короткому замыканию. Замер выполняется быстро, буквально за 5-10 минут. Проводить диагностику стоит после завершения ремонта, при покупке жилья на вторичном рынке или если бытовая техника начала «биться» током. Важно понимать, что бытовой мультиметр показывает наличие напряжения, но не измеряет точное сопротивление контура заземления, как это делает профессиональный мегомметр.
Необходимые материалы
Для самой проверки расходные материалы почти не нужны, достаточно иметь исправную розетку. Важно убедиться, что механизм не разболтан и контакты плотно держат вилку. Чтобы диагностика была точной, проверьте состояние самой розетки по этому списку:
- Отсутствие трещин на пластиковом корпусе
- Целостность заземляющих усиков (металлических контактов)
- Отсутствие следов оплавления пластика вокруг отверстий
- Плотная фиксация розетки в подрозетнике
- Отсутствие посторонних запахов гари
- Чистота внутренних контактов от пыли и мусора
- Соответствие типа розетки стандарту с заземлением
- Отсутствие люфта при вставлении щупов

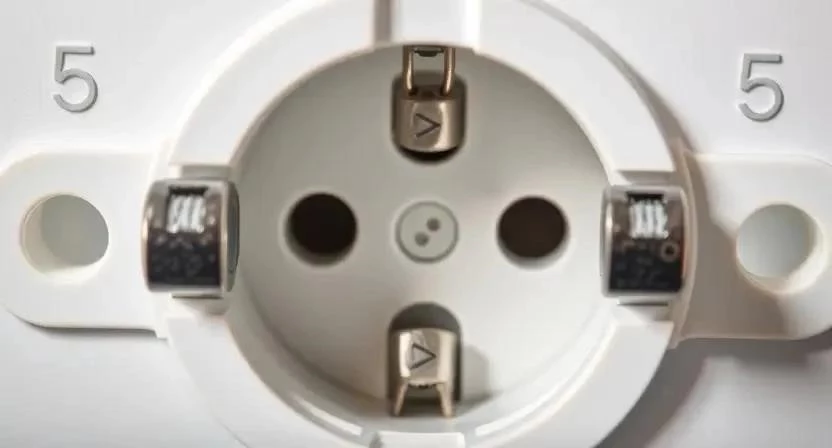

Разные типы розеток имеют свои особенности конструкции, что влияет на удобство проверки.
| Тип розетки | Заземляющий контакт | Область применения | Надежность | Особенность проверки |
|---|---|---|---|---|
| Евророзетка (Schuko) | Металлические усики | Жилые помещения | Высокая | Легкий доступ щупом к усику |
| Американский стандарт | Круглое отверстие | Спец. оборудование | Средняя | Требуется тонкий щуп |
| Старая советская | Отсутствует | Старый фонд | Нулевая | Проверка невозможна |
| Промышленная розетка | Усиленный контакт | Мастерские, гаражи | Очень высокая | Требуется осторожность (ток) |
| Встраиваемая в мебель | Скрытый контакт | Кухни, офисы | Средняя | Сложный доступ к контакту |
Необходимые инструменты

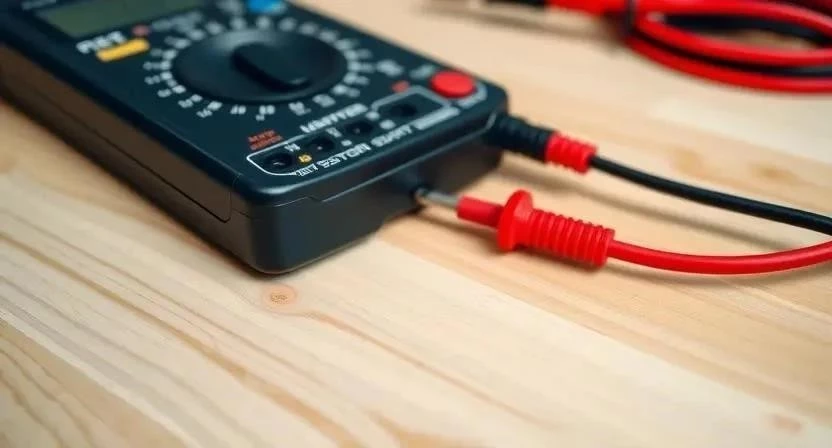

Главный инструмент здесь — мультиметр. Я предпочитаю цифровые модели за точность и удобство считывания данных. В режиме вольтметра прибор показывает разность потенциалов между двумя точками. Перед началом работы обязательно проверьте целостность изоляции щупов. Если их нет, можно использовать альтернативы, хотя они менее информативны:
- Индикаторная отвертка (только для поиска фазы)
- Специализированный тестер розеток (быстрый чек)
- Контрольная лампа (опасный метод для новичков)
- Аналоговый вольтметр (сложнее в считывании)
- Прозвонщик (только для обесточенных сетей)
- Набор диэлектрических перчаток
- Фонарик для освещения щитка
Подготовка помещения
Обеспечьте свободный доступ к каждой розетке, уберите мебель и лишние вещи. В зоне замера не должно быть влажности — мокрые руки или сырой пол превращают проверку в опасную затею. Включите хорошее освещение, чтобы четко видеть маркировку на приборе. Главное правило безопасности: не касайтесь металлических частей щупов во время измерения. Если в комнате работает мощный обогреватель или кондиционер, их лучше выключить, чтобы избежать помех при замере.
Подготовка поверхности
Сначала проведите визуальный осмотр. Ищите трещины на пластике или следы обгорания вокруг отверстий. Если заметили потемнение — такую розетку лучше сразу менять. Очистите контакты от пыли сухой тряпкой или сжатым воздухом. Проверьте, насколько плотно прилегает декоративная рамка к стене. Если она болтается, есть риск, что внутренние провода перетерлись или отошли. Я однажды обнаружил, что из-за плохо закрепленной рамки заземляющий провод просто выскочил из клеммы, хотя визуально всё выглядело нормально.
Пошаговая инструкция
Для выполнения замера следуйте строгому алгоритму. Помните, что вы работаете под напряжением 220В.

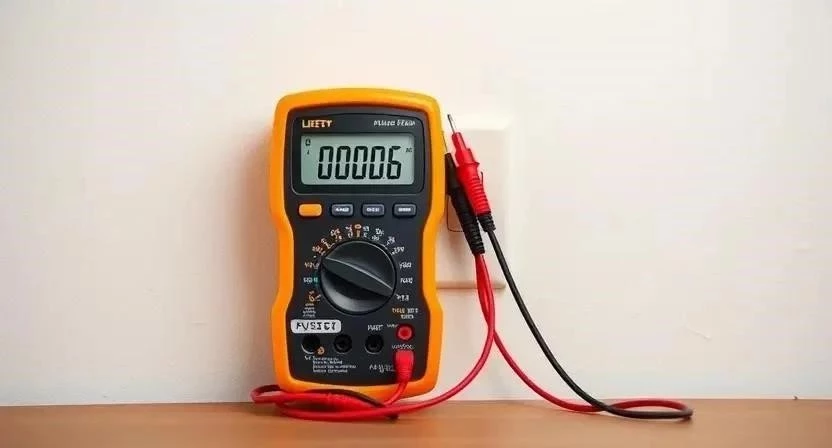

- Подготовка мультиметра (30 сек). Переключите селектор в режим измерения переменного напряжения (ACV или V~). Выберите диапазон выше 250 вольт (обычно 600В или 750В).

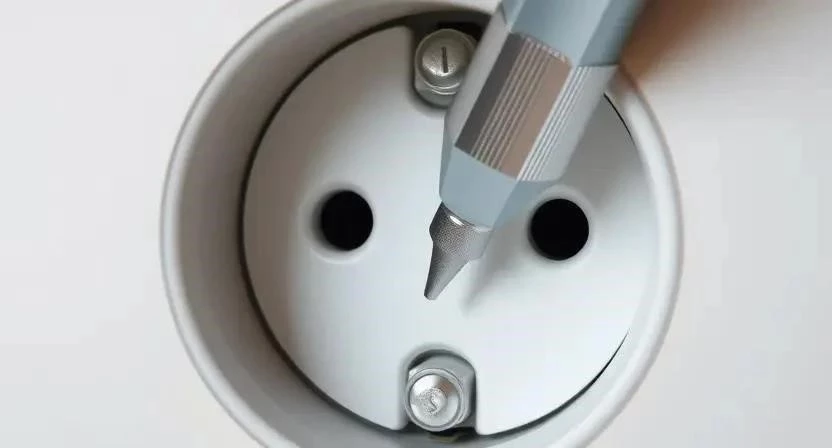

- Определение фазного контакта (1 мин). Вставьте один щуп в левое отверстие, второй в правое. Зафиксируйте значение (около 220-230В). Теперь определите, где фаза, а где ноль, используя один щуп и касаясь им корпуса прибора или используя индикатор.
- Проверка фаза-заземление (1 мин). Один щуп держите в фазном контакте, второй приложите к заземляющему усику розетки. На экране должно появиться значение, близкое к 220В.
- Проверка ноль-заземление (1 мин). Переставьте щуп из фазы в нулевой контакт, второй оставьте на заземляющем усике. В идеале прибор должен показать 0В или очень маленькое значение (до 2-5В).
- Анализ показаний (2 мин). Сравните полученные цифры с эталонными. Если между фазой и землей 0В — заземления нет. Если между нулем и землей высокое напряжение — в сети серьезные проблемы.
- Повторный замер в разных розетках (5 мин). Пройдитесь по всем комнатам. Это поможет понять, обрыв произошел в одной розетке или во всем доме.
- Проверка под нагрузкой (2 мин). Включите в соседнюю розетку мощный прибор (например, чайник) и повторите замер ноль-земля. Напряжение может немного вырасти, но не должно стать значительным.
- Фиксация результатов (1 мин). Запишите данные по каждой розетке. Сделайте вывод о работоспособности контура.
Однажды я обнаружил, что строители просто завели заземляющий провод в подрозетник, но не подключили его к шине в щитке. Мультиметр сразу показал 0В между фазой и землей, хотя розетки были новыми и дорогими.
| Замер (контакты) | Ожидаемое значение | Что это значит | Статус | Действие |
|---|---|---|---|---|
| Фаза — Ноль | 220В — 230В | Сеть исправна | Норма | Продолжать замер |
| Фаза — Земля | 220В — 230В | Заземление есть | Норма | Проверить ноль-земля |
| Фаза — Земля | 0В — 50В | Обрыв заземления | Ошибка | Искать обрыв провода |
| Ноль — Земля | 0В — 3В | Чистое заземление | Норма | Работа завершена |
| Ноль — Земля | Выше 10В | Перекос или зануление | Опасно | Вызывать электрика |
Важные нюансы
Учитывайте перекос фаз, который может немного исказить цифры на экране. Важно отличать реальное заземление от зануления — второе крайне опасно при обрыве нулевого провода, так как корпус прибора окажется под напряжением. Прибор должен работать при комнатной температуре, иначе точность электроники может упасть. Я заметил, что если неплотно прижимать щупы к контактам, прибор может показать случайные значения или цифры начнут «плавать». Всегда плотно фиксируйте щуп в отверстии.
Частые ошибки
Даже опытные пользователи иногда ошибаются, что приводит к порче прибора или риску для здоровья. Я помню, как один знакомый забыл переключить мультиметр в режим ACV и пытался замерить напряжение в режиме сопротивления — в итоге сгорел предохранитель в приборе.
- Неправильный выбор диапазона (например, 20В вместо 600В).
- Путаница в контактах (приняли ноль за землю).
- Игнорирование правил безопасности (касание металла щупов руками).
- Доверие одному замеру без проверки других розеток в помещении.
- Использование дешевых щупов с плохим контактом.
Расчет стоимости
Стоимость проверки зависит от того, какой инструмент вы используете и привлекаете ли специалиста. Покупка собственного мультиметра — это выгодная инвестиция для любого владельца жилья.
| Класс мультиметра | Примерная цена | Точность | Срок службы | Для кого |
|---|---|---|---|---|
| Бюджетный (Китай) | 500 — 1 500 руб. | Низкая | 1-2 года | Для редких замеров |
| Средний сегмент | 2 000 — 5 000 руб. | Средняя | 3-5 лет | Для домашних мастеров |
| Профессиональный | 7 000 — 20 000 руб. | Высокая | 10+ лет | Для электриков |
| Тестер розеток | 800 — 2 000 руб. | Бинарная (да/нет) | 5 лет | Для быстрой проверки |
| Мегомметр (аренда) | 500 — 1 000 руб/сут | Эталонная | — | Для замера сопротивления |
| Статья расходов | Своими руками | С мастером | Экономия | Время |
|---|---|---|---|---|
| Инструмент/Выезд | 1 000 руб. (прибор) | 1 500 руб. (выезд) | 500 руб. | 10 мин. |
| Диагностика сети | Бесплатно | 2 000 руб. | 2 000 руб. | 1 час |
| 1 000 руб. | 3 500 руб. | 2 500 руб. | — |
Уход после завершения
Я рекомендую проверять сеть раз в год, особенно если в доме установлены мощные электроприборы. Загляните в электрощиток и подтяните винты на шинах заземления — от вибраций и перепадов температур они могут ослабнуть. Срок службы заземляющих устройств зависит от материала контура, но качественная система служит десятилетиями. Храните мультиметр в сухом месте, чтобы контакты батареек не окислились.
Альтернативные варианты
Если мультиметр кажется вам слишком сложным, используйте тестеры розеток. Они просто вставляются в сеть и сразу показывают ошибку с помощью светодиодов. Для профессионального замера сопротивления контура применяют мегомметр. Он подает высокое напряжение, что позволяет найти микротрещины в изоляции, чего обычный вольтметр никогда не сделает. Сравнение методов показывает: мультиметр идеален для поиска обрыва, тестер — для быстрой проверки, а мегомметр — для сертификации сети.
FAQ
Что делать, если мультиметр показывает 0 между фазой и землей?
Это означает, что заземления в розетке нет или провод обрван. Необходимо проверить соединения в подрозетнике и в распределительном щитке.
Можно ли проверить заземление без мультиметра?
Да, с помощью тестера розеток или индикаторной отвертки (косвенно), но точность будет гораздо ниже.
Безопасно ли это для бытового пользователя?
Да, если соблюдать технику безопасности, использовать исправный прибор и не касаться токоведущих частей.
Почему напряжение между нулем и землей не равно нулю?
Это происходит из-за токов утечки в сети или перекоса фаз. Значения до 2-5 вольт считаются допустимыми для бытовых сетей.
Как понять, что заземление фиктивное?
Если между фазой и землей 220В, но при этом между нулем и землей тоже наблюдается значительное напряжение (например, 50-100В), возможно, вместо заземления сделано зануление.
