Как самостоятельно установить розетку RJ45

Прокладка локальной сети в квартире начинается с установки сетевых точек доступа. Чтобы понять, как подключить розетку RJ45 самостоятельно, достаточно иметь базовые навыки работы с простым инструментом. Обычно монтаж одной точки занимает от 30 до 60 минут. Стоимость материалов для одной розетки обходится в 300–700 рублей. Правильный подход гарантирует стабильный интернет без потерь пакетов данных.

Подготовительный этап и оценка сложности

Эта задача относится к категории низкой сложности. Вам не потребуется специальное инженерное образование, но важна аккуратность при работе с тонкими жилами. Основное время уходит на прокладку кабеля в стене или кабель-канале. Если провод уже выведен в подрозетник, сама установка розетки займет всего 15 минут. Я всегда проверяю наличие всех инструментов до того, как начать зачистку кабеля, чтобы не оставить сеть в «подвешенном» состоянии.

Выбор комплектующих для сети

Для качественной связи важно подобрать совместимые компоненты. Основным элементом служит витая пара. Сейчас стандартом считается категория 5e или 6. Розетка должна соответствовать категории кабеля, иначе скорость передачи данных упадет. Я рекомендую покупать розетки с механизмом LSA, так как они не требуют пайки и обжима коннекторами.

• Кабель витая пара Cat 5e — оптимален для скорости до 1 Гбит/с.
• Кабель Cat 6 — подходит для более высоких скоростей и меньших помех.
• Розетка RJ45 с зажимами LSA — обеспечивает быстрый монтаж.
• Подрозетник — пластиковый стакан для фиксации в стене.
• Патч-корд — для соединения розетки с компьютером.
• Изоляционный скотч — для временной фиксации проводов.
• Маркировочные бирки — чтобы не перепутать кабели в щитке.
• Декоративная рамка — для эстетичного завершения отделки.
• Крепежные саморезы — для фиксации механизма в подрозетнике.

Технический арсенал мастера

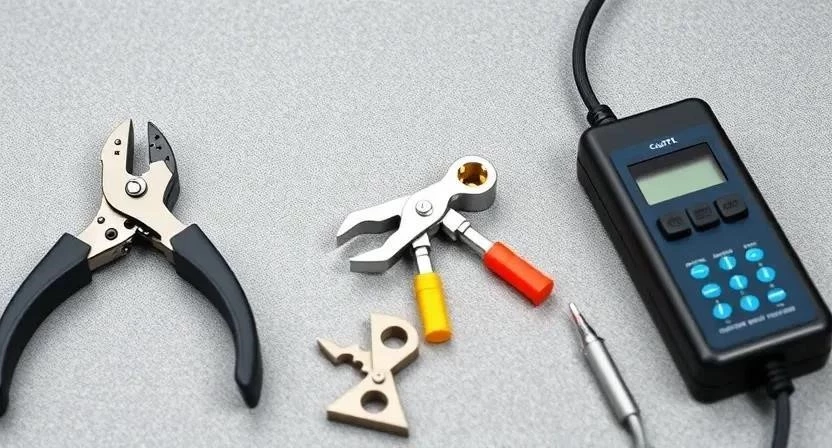

Правильный инструмент делает работу чистой. Стриппер позволяет снять изоляцию, не повреждая медные жилы. Кримпер нужен, если вы планируете обжимать коннекторы на концах кабеля. Тестер RJ45 — обязательный прибор для проверки схемы подключения. Без него можно потратить часы на поиск одной перепутанной жилы. Если бюджет ограничен, некоторые инструменты можно взять в аренду в строительном магазине.

Организация пространства в комнате

Перед началом работ освободите доступ к месту установки. Отодвиньте мебель от стены на расстояние минимум одного метра. Полы лучше застелить пленкой или старыми газетами. Мелкая пластиковая стружка от зачистки кабеля очень коварна — она впивается в ковры. Весь мусор собирайте сразу в пакет, чтобы не разносить его по квартире.

Работа со стеной перед установкой

Место под розетку должно быть чистым. Удалите остатки старых обоев или отслаивающуюся краску. Если в стене есть глубокие выбоины, заделайте их гипсовой шпаклевкой. Кривая поверхность приведет к тому, что розетка будет стоять под наклоном или возникнет щель между рамкой и стеной. После высыхания шпаклевки протрите поверхность влажной тряпкой. Я заметил, что грунтовка стены в месте установки помогает рамке плотнее прилегать к поверхности.

Процесс подключения кабеля по шагам

Соблюдайте последовательность действий. Это исключит ошибки при кроссировке. Работайте в защитных перчатках, чтобы избежать порезов об изоляцию. Убедитесь, что в стене нет силовых электрических кабелей рядом с местом сверления.

1. Прокладка кабеля (20-40 мин). Заведите витую пару в подрозетник, оставив запас 15-20 см.
2. Зачистка изоляции (2 мин). Снимите внешнюю оболочку кабеля на 3-5 см с помощью стриппера.
3. Расплетение пар (3 мин). Аккуратно разделите четыре пары жил, не растягивая их.
4. Раскладка по стандарту T568B (5 мин). Расположите жилы согласно цветовой схеме на корпусе розетки (бело-оранжевый, оранжевый и т.д.).

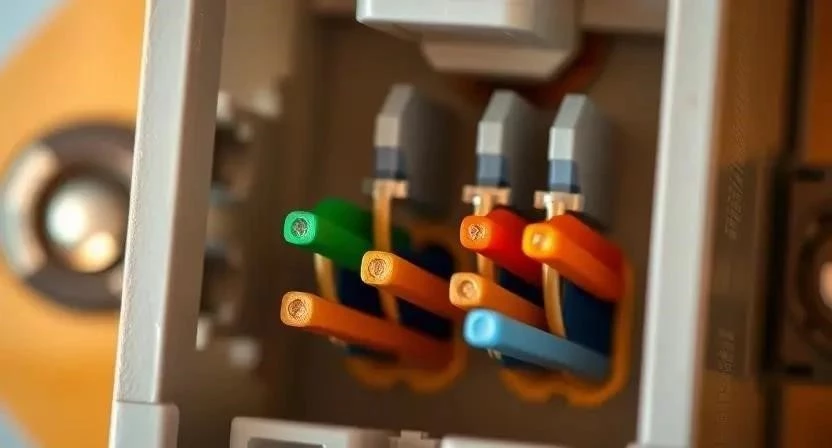

5. Зажим жил (5 мин). С помощью LSA-инструмента вдавите каждую жилу в паз. Лишние концы обрежьте встроенным лезвием инструмента.
6. Фиксация кабеля (3 мин). Притяните провод к подрозетнику пластиковой стяжкой, чтобы он не выскочил при монтаже.
7. Установка механизма (5 мин). Вставьте розетку в подрозетник и затяните винты по диагонали.
8. Монтаж рамки (2 мин). Наденьте декоративную панель и зафиксируйте ее.
9. Подключение патч-корда (1 мин). Вставьте кабель в розетку до щелчка.
10. Тестирование (5 мин). Подключите тестер к обоим концам линии и проверьте последовательность вспышек светодиодов.

Я однажды перерезал жилу слишком коротко при зачистке. Пришлось переделывать весь узел, так как жилы не доставали до контактов. Поэтому всегда оставляйте небольшой запас. Также я заметил, что без специального зажима LSA жилы могут сесть неплотно, что вызовет периодические разрывы связи.

Технические особенности монтажа

Следите за физическим состоянием провода. Радиус изгиба витой пары не должен быть меньше десяти диаметров кабеля. Резкие заломы повреждают внутреннюю структуру, что ведет к потере скорости. Температура кабеля при монтаже не должна быть ниже -15 градусов, иначе изоляция становится хрупкой и трескается. Важно использовать оборудование одной категории: если кабель Cat 6, то и розетка должна быть Cat 6. Смешивание категорий допустимо, но итоговая скорость будет ограничена самым слабым звеном.

Разбор типичных недочетов

Новички часто совершают одни и те же ошибки. Самая распространенная — перепутанные жилы. Если одна пара поменяна местами, интернет может работать, но на низкой скорости. Слишком сильная зачистка изоляции приводит к тому, что голый провод касается соседних контактов. Пережим кабеля стяжками также вредит качеству сигнала.

1. Перепутанные цвета жил — приводит к отсутствию связи.
2. Слишком длинная зачистка — риск короткого замыкания между жилами.
3. Плохой прижим LSA — нестабильный контакт, «отвалы» сети.
4. Острый угол изгиба — повреждение медных жил внутри.
5. Использование кабеля с алюминиевым сердечником (CCA) в дорогих розетках — плохая адгезия и окисление.
6. Отсутствие проверки тестером — обнаружение ошибки только после отделки стен.

Я столкнулся с тем, что дешевые розетки из супермаркета имеют слабые зажимы. Жилы просто выпадали при попытке затянуть механизм в стене. С тех пор я использую только проверенные бренды профессионального сегмента.

Смета на установку розетки

Стоимость монтажа зависит от того, кто выполняет работу. Самостоятельная установка экономит деньги на оплате услуг мастера, но требует покупки базового набора инструментов.

Эксплуатация и проверка системы

После завершения монтажа розетка требует минимального ухода. Не допускайте сильного натяжения патч-корда, который вставлен в разъем. Это может привести к расшатыванию контактов внутри LSA-модуля. Срок службы качественной розетки составляет 10-15 лет. Раз в год я рекомендую проверять сигнал тестером или через свойства сетевого адаптера в Windows, чтобы убедиться, что скорость соответствует заявленной (например, 1.0 Gbps).

Другие способы организации связи

Если прокладка кабеля в стены невозможна, существуют альтернативы. Беспроводные решения сейчас очень развиты, но они проигрывают в стабильности. Для крупных объектов лучше использовать патч-панели в одном центральном узле.

• Wi-Fi системы Mesh — покрытие всего дома без проводов.
• Powerline-адаптеры — передача интернета через электрическую розетку.
• Патч-панели — централизованное управление всеми кабелями.
• Внешние кабель-каналы — монтаж поверх стен без штробления.
• Оптоволоконные розетки — для сверхвысоких скоростей.
• Использование HDMI-кабелей (в спец. случаях) — для передачи видео.
• Сетевые коммутаторы в каждой комнате — для расширения портов.
• Промышленные разъемы RJ45 с защитным кожухом.

Ответы на популярные вопросы

В чем разница между T568A и T568B?
Это два стандарта раскладки цветов. T568B используется чаще всего в России и США. Главное — использовать один стандарт на обоих концах кабеля, иначе сеть не заработает.

Какой кабель выбрать: Cat 5e или Cat 6?
Для обычного домашнего интернета до 1 Гбит/с достаточно Cat 5e. Если вы планируете передавать огромные объемы данных внутри сети (например, на NAS-сервер), берите Cat 6.

Можно ли использовать обычный телефонный провод?
Нет. В компьютерной сети используются 8 жил, скрученных в пары для подавления помех. Телефонный провод не обеспечит нужную скорость и будет работать с огромным количеством ошибок.

Нужно ли заземлять розетку RJ45?
Обычные пластиковые розетки не заземляются. Заземление нужно только для экранированных кабелей (FTP/STP) и специальных металлических розеток для защиты от электромагнитных помех.

Что делать, если тестер показывает обрыв одной жилы?
Скорее всего, жила не до конца зашла в паз LSA или была перерезана при зачистке. Придется снова открыть розетку и пережать контакт.

Можно ли обжать розетку без специального инструмента?
Теоретически можно использовать тонкую плоскую отвертку, но это риск. Вы можете погнуть контакт, и соединение будет нестабильным. Я настоятельно рекомендую использовать LSA-зажим.

Как рассчитать длину кабеля?
Измерьте расстояние по стене, добавьте 10% на изгибы и еще 20 см запаса на каждом конце. Лучше иметь лишний метр, чем пытаться дотянуть короткий провод.
