Как выбрать и установить розетки в гараже

Обустройство электрики в гараже начинается с подбора надежной фурнитуры. Ошибка в выборе может привести к короткому замыканию или выходу из строя дорогого компрессора. В среднем, установка трех точек питания обходится в 3-7 тысяч рублей и занимает один выходной. Чтобы понять, как выбрать розетку для гаража, нужно учесть специфику помещения, уровень влажности и планируемую нагрузку на сеть.

Базовые основы перед электромонтажом

Я всегда начинаю с расчета суммарной мощности всего оборудования. Нужно сложить ватты компрессора, сварочного аппарата и освещения, чтобы определить подходящий автоматический выключатель. Безопасность здесь на первом месте, поэтому использование УЗО (устройства защитного отключения) обязательно. Это спасет жизнь при случайном контакте с током в сыром помещении. Зоны установки определяю по расположениям верстака и места парковки авто. На весь процесс монтажа обычно уходит от 6 до 10 часов в зависимости от сложности штробления.

Комплектация для установки

Для качественного монтажа потребуется надежный медный провод и защитные корпуса. Я рекомендую использовать кабель ВВГнг, так как он не поддерживает горение. В зависимости от зоны выбирайте либо стандартные влагозащищенные модели, либо силовые варианты для тяжелого инструмента.

• Кабель ВВГнг-LS 3х2.5 мм²
• Розетки со степенью защиты IP44
• Герметичные розетки IP65 для сырых зон
• Силовые розетки на 32А (для сварки)
• Подрозетники для бетона/кирпича
• Гофротруба ПВХ 20 мм
• Клеммники WAGO
• Дюбель-хомуты для крепления гофры

Примерный расчет материалов для стандартного гаража представлен ниже.

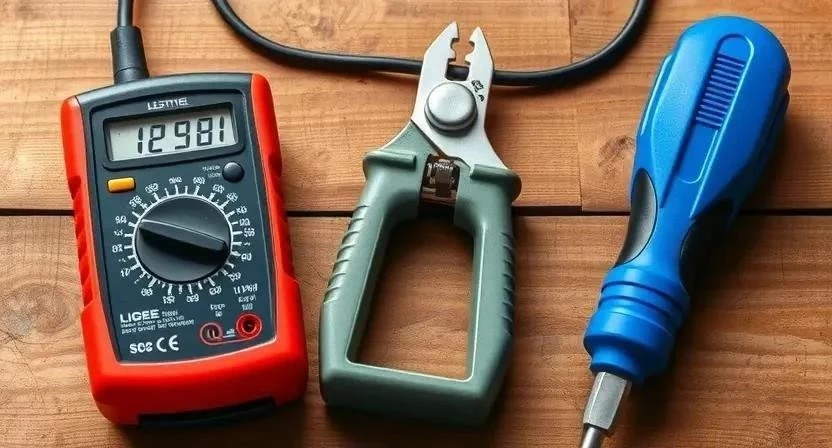

Инструментарий мастера

Правильный набор инструментов ускоряет работу в несколько раз. Без стриппера зачистка проводов превращается в мучение, а мультиметр позволяет избежать ошибок при подключении фазы.

• Перфоратор с буром по бетону
• Строительный уровень
• Пассатижи с изолированными ручками
• Цифровой мультиметр
• Стриппер для зачистки изоляции
• Индикаторная отвертка
• Набор шлицевых и крестовых отверток

Подготовка помещения

Сначала очищаю стены от старого мусора, пыли и отслоившейся краски. Это нужно для того, чтобы гофра плотно прилегала к поверхности. Определяю места расположения рабочих зон: под верстаком, у ворот и в углу для компрессора. Пол застилаю плотным картоном или пленкой, чтобы бетонная крошка от штробления не въелась в покрытие.

Работа с поверхностью

Разметка точек установки выполняется строго по уровню. Я использую карандаш и рулетку, чтобы все розетки находились на одной высоте, обычно 80-100 см от пола. После этого приступаю к штроблению стен. Глубина штробы должна быть такой, чтобы кабель в гофре полностью уходил в стену. Сверлю отверстия под подрозетники, проверяя глубину буром. Если отверстие получилось слишком глубоким, использую гипсовую смесь для фиксации коробки.

Пошаговая инструкция по монтажу

Процесс установки требует точности и соблюдения техники безопасности. Обязательно используйте перчатки и защитные очки при сверлении бетона. Перед началом работ полностью обесточьте сеть в щитке.

1. Выбор класса защиты IP (15 мин) — определяю, где нужна защита от брызг (IP44), а где полная герметичность (IP65).
2. Расчет нагрузки (20 мин) — считаю мощность приборов и выбираю сечение провода (обычно 2.5 мм² для розеток).
3. Подбор корпуса (15 мин) — выбираю поликарбонат для долговечности и стойкости к ударам.
4. Планирование схемы (30 мин) — рисую на стене путь прокладки кабеля от щитка до каждой точки.
5. Прокладка кабеля (3 часа) — затягиваю ВВГнг в гофру и фиксирую её на стене дюбель-хомутами.
6. Установка коробок (1 час) — вставляю подрозетники в отверстия и выравниваю их уровнем.
7. Подключение жил (1 час) — зачищаю концы проводов стриппером и зажимаю их в контактах розетки.
8. Фиксация устройства (30 мин) — закручиваю винты, плотно прижимая механизм к подрозетнику.
9. Тестирование (15 мин) — проверяю наличие напряжения и правильность фазировки мультиметром.
10. Монтаж крышки (10 мин) — закрываю розетку декоративной панелью и затягиваю уплотнитель.

Однажды я недооценил глубину подрозетника, и провода пришлось буквально заталкивать силой, что привело к перегибу изоляции. Больше так не делаю — всегда оставляю запас провода 10-15 см для удобства подключения.

Технические нюансы и специфика

Температурный режим в гараже часто колеблется от -20 до +40 градусов. Из-за этого возникает конденсат, который может привести к окислению контактов. В моем старом гараже из-за сырости обычные бытовые розетки начали искрить уже через год. Поэтому я рекомендую ставить только специализированную электрофурнитуру с резиновыми уплотнителями. Также критически важно установить УЗО на 30мА. Это устройство мгновенно отключит ток, если инструмент «пробьет» на корпус, что в условиях бетонного пола жизненно необходимо.

Типичные ошибки новичков

Многие пытаются сэкономить, используя старые запасы материалов, что ведет к авариям. Я заметил, что самые частые промахи связаны с игнорированием правил электробезопасности.

1. Отсутствие заземления — использование двухжильного кабеля вместо трехжильного.
2. Бытовые розетки в сырых зонах — установка моделей IP20 там, где возможны брызги воды.
3. Слишком тонкий кабель — использование провода 1.5 мм² для мощного сварочного аппарата.
4. Монтаж без гофры — прокладка кабеля прямо по бетону, что делает его уязвимым к повреждениям.
5. Неправильная высота — установка розеток слишком низко, где они забиваются грязью и пылью.

Расчет стоимости и экономия

Цена реализации проекта зависит от выбранного бренда. Бюджетные серии из пластика стоят дешевле, но премиальные модели из поликарбоната служат в разы дольше и не желтеют.

Для правильного подбора кабеля используйте следующую таблицу:

Также важно выбрать правильный материал корпуса:

Обслуживание после монтажа

Электрика в гараже подвержена вибрациям от работы станков и воздействию пыли. Раз в год я провожу ревизию: подтягиваю винтовые зажимы в розетках, так как от перепадов температур медь «течет» и контакт слабеет. Очищаю корпуса от накопившейся стружки и пыли с помощью сжатого воздуха. Также проверяю целостность изоляции кабеля в местах ввода в помещение. При правильном уходе качественная фурнитура служит до 15-20 лет.

Альтернативные решения

Если стандартных розеток недостаточно, можно установить промышленный распределительный щиток с блоком розеток. Это удобно, когда нужно подключить сразу 5-6 инструментов в одной точке. Для очень мощного оборудования (станки, большие компрессоры) использую силовые розетки на 32А с красным корпусом. В некоторых случаях применяют навесные кабель-каналы, что позволяет добавлять новые розетки без штробления стен в будущем.

Ответы на частые вопросы

Какая степень IP нужна для гаража?
Для сухих зон достаточно IP20, но я рекомендую минимум IP44 (защита от брызг). В местах рядом с мойкой или на улице ставьте IP65.

Можно ли использовать обычную комнатную розетку?
Не стоит. Бытовые модели не рассчитаны на гаражную пыль и влажность, их контакты быстро окисляются, что ведет к перегреву.

Какой кабель лучше выбрать?
Только медный ВВГнг-LS сечением 2.5 мм². Он пожаробезопасен и выдержит нагрузку большинства электроинструментов.

Нужно ли заземление в гараже?
Обязательно. Без заземления металлический корпус шуруповерта или станка может оказаться под напряжением при пробое изоляции.

Что делать, если розетка греется?
Немедленно отключите питание. Скорее всего, ослаб контакт или сечение кабеля слишком мало для подключаемой нагрузки.

Как выбрать мощность розетки?
Ориентируйтесь на самый мощный прибор. Если планируете использовать сварочный инвертор, ставьте силовую розетку на 16-32А.

Можно ли ставить розетки рядом с водой?
Только с классом защиты IP65 и строго на расстоянии не менее 60 см от источника воды.

Я однажды проверял фазировку в новом гараже с помощью мультиметра и обнаружил, что предыдущий владелец перепутал ноль и фазу. Если бы я не проверил это до включения дорогого оборудования, мог бы сгореть блок питания станка. Всегда проверяйте напряжение перед первым запуском!
