Установка зарядного оборудования для электрокара требует точного подбора компонентов под конкретную модель машины. Ошибка в выборе разъема или сечения кабеля приводит к перегреву проводки или невозможности начать зарядку. В среднем монтаж силовой розетки в гараже занимает от 3 до 6 часов и обходится в 5 000 – 15 000 рублей в зависимости от сложности. Чтобы понять, как выбрать розетку для электромобиля, нужно соотнести стандарт порта автомобиля с возможностями вашей электросети.
Особенности специализированных разъемов

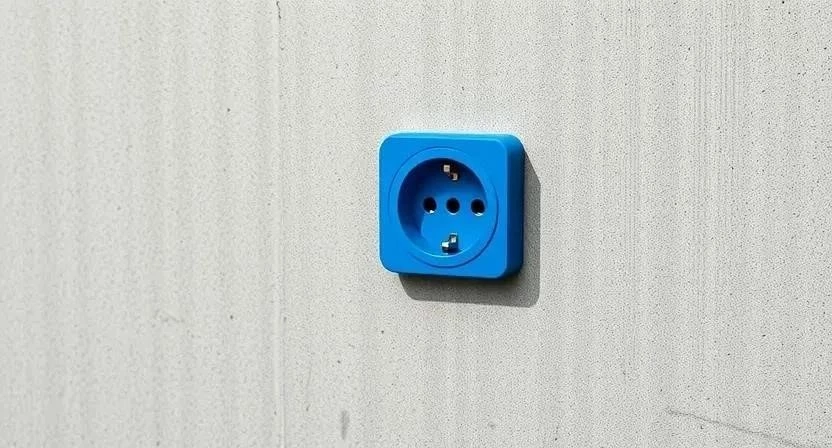

Специализированная розетка для электромобиля представляет собой силовой разъем, рассчитанный на длительную передачу высокого тока. В отличие от бытовых решений, такие устройства выдерживают непрерывную нагрузку в течение 10–20 часов без критического нагрева контактов. Основная функция этого оборудования — обеспечить максимально плотный контакт и защиту от короткого замыкания при передаче большой мощности. Я заметил, что использование обычных розеток для таких целей часто приводит к оплавлению пластика уже через месяц эксплуатации.
Классификация стандартов зарядки

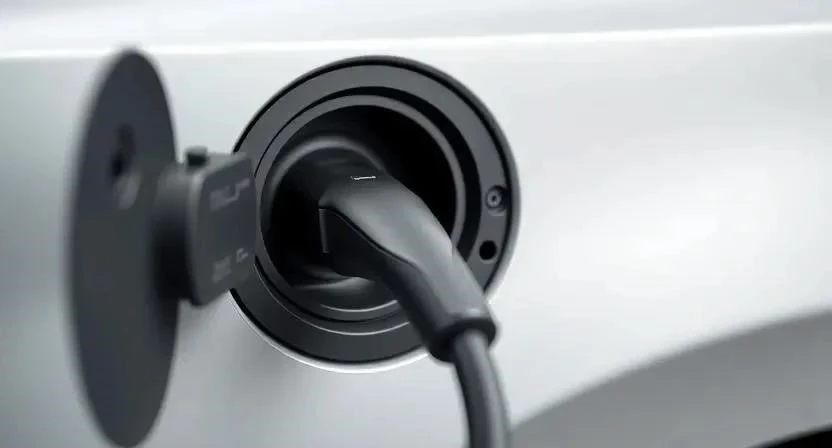

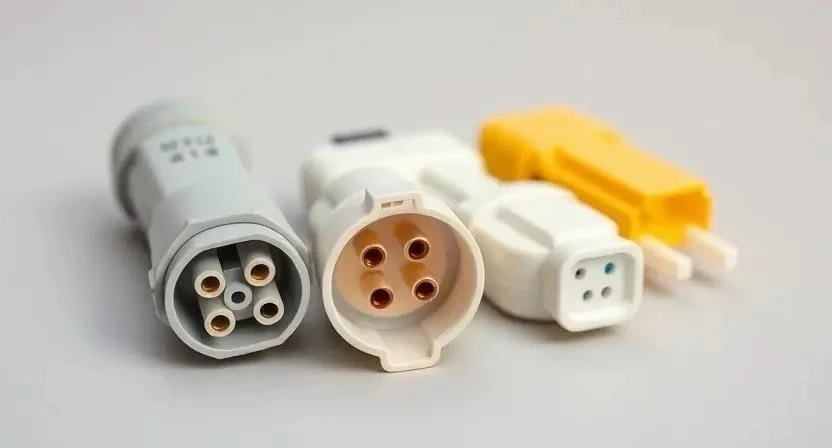

Разъемы различаются по регионам применения и типу передаваемого тока (AC — переменный, DC — постоянный). Самые распространенные варианты включают европейский Type 2 и американский Type 1. Китайские электрокары чаще всего используют стандарт GB/T. Для сверхбыстрой зарядки применяются CCS и CHAdeMO, которые фактически являются комбинированными портами.
| Тип разъема | Регион применения | Тип тока | Средняя мощность |
|---|---|---|---|
| Type 1 (SAE J1772) | США, Япония | AC | 3.7 – 7.4 кВт |
| Type 2 (Mennekes) | Европа, РФ | AC | 7 – 22 кВт |
| GB/T | Китай | AC/DC | 7 – 150 кВт |
| CCS (Combo) | Европа, США | DC (быстрая) | 50 – 350 кВт |
| CHAdeMO | Япония | DC (быстрая) | 50 – 100 кВт |
Технические параметры оборудования
При выборе важно смотреть на силу тока в Амперах и напряжение. Для частных домов обычно достаточно 220В, но для ускорения процесса ставят 380В (три фазы). Класс защиты IP определяет устойчивость к внешней среде: для улицы обязателен стандарт IP65 или IP67, чтобы пыль и влага не вызвали окисление. Контакты должны быть выполнены из высококачественной меди с никелевым или серебряным покрытием для снижения сопротивления.
| Характеристика | Значение (стандарт) | Что это означает |
|---|---|---|
| Сила тока (A) | 16А, 32А, 63А | Максимальный поток электронов через контакт |
| Напряжение (V) | 220В / 380В | Рабочее напряжение сети |
| Степень защиты | IP44, IP65, IP67 | Уровень влаго- и пылезащищенности корпуса |
| Материал корпуса | Поликарбонат, ABS-пластик | Огнестойкость и прочность оболочки |
| Срок службы | 5 – 10 лет | Количество циклов подключения без износа |
Где применять разные типы розеток
В частных домах чаще всего ставят бытовые или полупромышленные розетки на 16А, так как этого хватает для ночной зарядки. Гаражные кооперативы требуют установки промышленных силовых розеток с заземлением из-за повышенных требований пожарной безопасности. На парковках бизнес-центров обычно монтируют полноценные станции, так как там выше поток машин. Ограничением всегда выступает выделенная мощность на объект: если на дом выделено 5 кВт, поставить розетку на 11 кВт бессмысленно — будет выбивать главный автомат.
Правила монтажа в гараже и доме
Проводка для электромобиля должна быть полностью независимой от бытовых потребителей. Я рекомендую использовать только медный кабель ВВГнг-Ls с сечением не менее 2.5 мм² для тока 16А и 6 мм² для 32А. Обязательно устанавливается отдельный автоматический выключатель и устройство защитного отключения (УЗО) с током утечки 30 мА. Это спасет от удара током при повреждении изоляции кабеля.
Пошаговая инструкция по установке:
- Проектирование трассы прокладки кабеля от щитка до места парковки (30 мин).
- Монтаж гофротрубы или кабель-канала для защиты провода (1-2 часа).
- Протяжка медного кабеля соответствующего сечения (1 час).
- Установка в электрощите автоматического выключателя (30 мин).
- Подключение УЗО для защиты от утечек тока (30 мин).
- Монтаж подрозетника или настенного крепления для розетки (30 мин).
- Зачистка концов кабеля и надежная затяжка клемм (20 мин).
- Проверка заземления с помощью мультиметра или тестера (15 мин).
- Тестовый запуск зарядки на минимальном токе (20 мин).
- Закрытие корпуса розетки защитной крышкой (10 мин).
Я однажды поставил обычный автомат на 16А вместо усиленного, и он начал перегреваться при длительной зарядке. Теперь использую только профессиональные серии с запасом по мощности в 20%.
Меры безопасности:
— Всегда используйте респиратор при сверлении бетонных стен.
— Работайте только при полностью отключенном питании в щитке.
— Не используйте удлинители с тонкими проводами — это прямой путь к пожару.
— Обеспечьте вентиляцию в месте установки розетки, чтобы избежать скопления тепла.
Расчет мощности и времени зарядки
Для расчета необходимо знать емкость аккумулятора вашего авто в кВт⋅ч. Мощность зарядки вычисляется по формуле: Напряжение (В) × Ток (А) / 1000. Например, при 220В и 16А мощность составит 3.5 кВт. С учетом потерь КПД около 10-15%, реальная скорость будет чуть ниже.
| Емкость АКБ (кВт⋅ч) | Тип розетки (Мощность) | Время зарядки (приблизительно) |
|---|---|---|
| 40 кВт⋅ч | Бытовая (2.3 кВт) | 18-20 часов |
| 40 кВт⋅ч | Силовая (3.5 кВт) | 12-14 часов |
| 60 кВт⋅ч | Силовая (7.4 кВт) | 9-11 часов |
| 80 кВт⋅ч | Wallbox (11 кВт) | 7-8 часов |
| 100 кВт⋅ч | Wallbox (22 кВт) | 5-6 часов |
Обзор производителей и сегментов
Рынок делится на премиум-бренды (ABB, Schneider Electric, Siemens) и бюджетный сегмент (китайские заводы, локальные бренды). Премиум-оборудование отличается идеальной подгонкой контактов и повышенной износостойкостью. Бюджетные варианты подходят для редкого использования, но могут требовать замены через 2-3 года. Большинство качественных силовых розеток производятся в Германии, Италии и Китае.
Преимущества и недостатки решений
Промышленные розетки значительно надежнее обычных, но требуют специального кабеля и автомата.
Плюсы промышленных розеток:
- Высокая устойчивость к перегреву при длительной нагрузке.
- Наличие надежной блокировки штекера.
- Повышенная степень защиты от влаги (IP65).
- Использование более толстых медных шин в контактах.
- Снижение потерь электроэнергии при передаче.
- Долгий срок службы при ежедневном использовании.
- Совместимость с мощными бортовыми зарядными устройствами.
- Безопасная фиксация кабеля в гнезде.
Минусы бытовых розеток:
- Риск оплавления корпуса при токе свыше 10А.
- Отсутствие защиты от брызг и пыли.
- Быстрый износ пружинных контактов.
- Необходимость постоянного контроля температуры вилки.
- Низкая скорость зарядки (ограничение по мощности).
- Отсутствие надежного заземления в старых домах.
- Высокая вероятность искрения при подключении.
Сравнение с альтернативами
Помимо розеток, существуют настенные станции (Wallbox). Они дороже, но имеют встроенный «умный» контроллер, который управляет током и может интегрироваться с солнечными панелями.
| Критерий | Бытовая розетка | Силовая розетка | Wallbox (Станция) |
|---|---|---|---|
| Мощность | до 2.3 кВт | до 7.4 кВт | до 22 кВт |
| Безопасность | Низкая | Средняя | Высокая |
| Сложность монтажа | Очень просто | Средне | Сложно |
| Средняя цена | 200 – 500 руб. | 1 500 – 5 000 руб. | 30 000 – 100 000 руб. |
| Скорость зарядки | Очень медленно | Средне | Быстро |
Стоимость и выбор поставщика
Средняя стоимость качественной силовой розетки варьируется от 1 500 до 7 000 рублей. На цену влияет бренд, степень защиты IP и номинальный ток. Я рекомендую покупать оборудование в специализированных магазинах электротехники, а не на маркетплейсах, чтобы избежать подделок с алюминиевыми контактами вместо медных. Проверяйте наличие сертификата соответствия и гарантии не менее одного года.
Опыт использования и отзывы
Владельцы электромобилей часто жалуются на перегрев дешевых китайских переходников. Я заметил, что качественная розетка с правильным заземлением сокращает время зарядки на 5-10% за счет отсутствия потерь на сопротивлении. Типичная проблема новичков — покупка розетки без учета типа вилки зарядного устройства, из-за чего приходится докупать адаптеры, которые становятся самым слабым звеном в цепи.
Я рекомендую использовать только медный кабель ГОСТ, так как дешевые аналоги с заниженным сечением греются даже при средней нагрузке. Это может привести к короткому замыканию в стене, что крайне опасно.
Ответы на частые вопросы
Можно ли заряжать электромобиль от обычной розетки?
Да, но очень медленно. Это допустимо для экстренных случаев или при очень большой емкости сети, но не рекомендуется для ежедневного использования из-за риска перегрева.
Что будет, если розетка перегреется?
Сначала пластик начнет менять цвет (желтеть), затем появится запах гари. В худшем случае произойдет оплавление изоляции и короткое замыкание.
Нужен ли отдельный счетчик для зарядки?
Если вы жите в гаражном кооперативе, это обязательно для прозрачного расчета оплаты. В частном доме достаточно отдельного автомата в щитке.
Поможет ли замена розетки ускорить зарядку?
Только если ваше бортовое зарядное устройство автомобиля поддерживает более высокую мощность, чем выдает текущая розетка.
Какое сечение кабеля выбрать для 32А?
Оптимально использовать медный кабель сечением 6 мм².
Нужно ли УЗО для зарядки электрокара?
Да, это критически важно для безопасности людей и защиты электроники автомобиля от скачков напряжения.
Влияет ли температура воздуха на работу розетки?
При сильном морозе пластик становится хрупким, а при жаре перегрев контактов наступает быстрее. Поэтому важна качественная вентиляция.
