Замена обычного клавишника на кнопочный механизм часто требуется при переходе на систему управления через импульсное реле. Такая задача занимает от 2 до 5 часов в зависимости от сложности разводки. Стоимость комплектующих начинается от 1500 рублей. Чтобы понять, как заменить клавишный выключатель на кнопочный, нужно разобраться в схеме подключения и особенностях монтажа. Это решение позволяет управлять светом из нескольких точек без прокладки десятков лишних проводов.
Оценка сложности и подготовка
Работа относится к категории средней сложности. Для успешного выполнения потребуются базовые навыки работы с электрикой и понимание того, что такое фаза и ноль. Я часто сталкивался с тем, что новички недооценивают опасность сети 220В, поэтому строгое соблюдение правил безопасности обязательно. Главное — полное обесточивание линии перед любым касанием проводов. Использование индикаторной отвертки поможет убедиться в отсутствии напряжения.
Что купить для работы
Для корректного функционирования системы недостаточно просто купить кнопку. Кнопочный выключатель работает в паре с импульсным реле, которое устанавливается в щиток. Я рекомендую использовать медный кабель ВВГнг из-за его пожаробезопасности. Клеммники Wago значительно ускоряют процесс и обеспечивают надежный контакт.
- Кнопочный выключатель (механизм)
- Импульсное реле (на соответствующий ток нагрузки)
- Кабель ВВГнг 3х1.5 мм²
- Клеммники Wago (серия 221)
- Монтажная коробка (если требуется)
- Изолента ПВХ
- Маркировочные бирки для проводов
- Декоративная рамка и клавиша
| Материал | Количество | Расход на точку | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кнопочный выключатель | 1 шт. | 1 шт. | 400 руб. | 400 руб. |
| Импульсное реле | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Кабель ВВГнг 3х1.5 | 10 м | зависит от длины | 60 руб/м | 600 руб. |
| Клеммники Wago | 10 шт. | 3-5 шт. | 25 руб. | 250 руб. |
| Рамка декоративная | 1 шт. | 1 шт. | 200 руб. | 200 руб. |

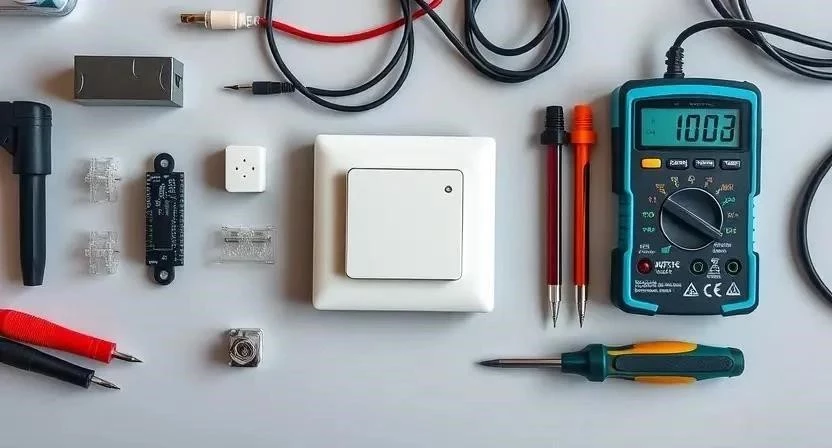

Инструменты для электрики
Правильный подбор инструмента исключает повреждение изоляции и облегчает монтаж в тесном подрозетнике. Стриппер позволяет зачищать провода за секунды, не задевая медную жилу. Мультиметр необходим для финальной проверки цепи. Если нет своего набора, часть инструментов можно взять в аренду в строительном магазине.
- Индикаторная отвертка — поиск фазы
- Стриппер — быстрая зачистка изоляции
- Пассатижи — обрезка и сгибание проводов
- Мультиметр — проверка проводимости и напряжения
- Отвертки (крестовая и плоская) — затяжка винтов
- Фонарик налобный — работа в темных коробках
- Уровень — центровка выключателя
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Проверка напряжения | Обязательно | 150 руб. |
| Стриппер | Снятие изоляции | Желательно | 600 руб. |
| Мультиметр | Тестирование цепи | Обязательно | 1500 руб. |
| Пассатижи | Механическая работа | Обязательно | 500 руб. |
| Набор отверток | Монтаж механизмов | Обязательно | 800 руб. |
Организация пространства
Сначала обеспечьте свободный доступ к электрощитку. Вокруг места установки выключателя уберите мебель и лишние вещи. Я всегда застилаю пол плотной пленкой или старой тканью, чтобы мелкий строительный мусор и обрезки изоляции не забились в щели паркета. Это сэкономит время на уборке после завершения работ.
Демонтаж и проверка основания
Старый клавишный выключатель аккуратно вынимается из подрозетника. После этого я обязательно проверяю состояние изоляции проводов — если она потрескалась от времени, ее нужно обновить. Контакты очищаются от окислов. Важно убедиться, что в подрозетнике достаточно места для новых соединений, иначе клеммники будут сжимать кабель, что может привести к перелому жилы.
Пример из опыта: Однажды я обнаружил в старом доме обгоревший провод прямо в подрозетнике. Если бы я просто установил новую кнопку поверх, произошло бы короткое замыкание. Всегда проверяйте целостность жил перед монтажом.
Процесс установки по этапам
Монтаж кнопочного выключателя отличается от обычного тем, что кнопка не разрывает цепь питания лампы напрямую, а подает сигнал на реле.
- Полное обесточивание (10 мин). Выключите соответствующий автоматический выключатель в щитке. Проверьте отсутствие напряжения индикатором.
- Маркировка проводов (15 мин). Пометьте фазу, ноль и землю с помощью цветного скотча или бирок. Это спасет от путаницы при коммутации в щитке.
- Установка импульсного реле (30-60 мин). Закрепите реле на DIN-рейке в электрощитке. Подключите к нему питание и линию, идущую к светильнику.
- Прокладка линий связи (60-120 мин). Протяните дополнительный медный кабель от кнопки до реле. Я использую кабель 1.5 мм², даже если нагрузка минимальна.
- Подключение механизма (20 мин). Соедините контакты кнопочного выключателя с проводами управления, идущими к реле.
- Соединение через клеммники (20 мин). Используйте Wago для всех соединений. Плотно защелкните зажимы и проверьте фиксацию проводов рывком.
- Фиксация в подрозетнике (15 мин). Аккуратно уложите провода по периметру коробки. Затяните винты крепления механизма.
- Установка декора (10 мин). Наденьте рамку и защелкните клавишу. Убедитесь, что кнопка нажимается плавно и возвращается назад.
- Проверка мультиметром (15 мин). В режиме прозвонки убедитесь, что цепь замкнута только в момент нажатия кнопки.
- Тестовое включение (10 мин). Подайте напряжение в щитке. Проверьте работу света нажатием кнопки.
| Этап | Время | Особенности |
|---|---|---|
| Обесточивание | 10 мин | Проверка индикатором |
| Монтаж реле | 45 мин | Работа в щитке |
| Прокладка кабеля | 90 мин | Соблюдение радиусов изгиба |
| Коммутация | 40 мин | Использование Wago |
| Тестирование | 25 мин | Проверка мультиметром |
Пример из опыта: Когда я устанавливал реле в очень тесном щитке, я использовал временные метки на каждом проводе. Без этого в хаосе кабелей можно легко перепутать фазу управления с силовой линией.
Пример из опыта: Я заметил, что использование клеммников Wago сокращает время монтажа в подрозетнике почти в два раза по сравнению с скрутками и изолентой.
Технические тонкости
Температура и влажность в помещении не влияют на работу самого реле, но при монтаже в ванных комнатах используйте влагозащищенные механизмы. Время полного монтажа обычно составляет один рабочий день. Важно помнить о совместимости: импульсные системы отлично работают с LED-лампами и галогенами, но при использовании очень маломощных светодиодов может возникнуть мерцание. В таком случае в цепь добавляется конденсатор. Сечение кабеля должно быть не менее 1.5 мм² для обеспечения надежности и соответствия ПУЭ.
Ошибки при подключении
Даже опытные мастера иногда допускают промахи. Я всегда проверяю контакты дважды, чтобы избежать следующих проблем:
- Перепутанная фаза. Подключение кнопки к нулевому проводу вместо фазного создает опасность поражения током при замене лампы.
- Отсутствие заземления. Игнорирование желто-зеленого провода в металлических светильниках ведет к риску удара током от корпуса.
- Слабый контакт. Плохо затянутый винт или недожатый клеммник вызывает нагрев и может привести к оплавлению изоляции.
- Неверный подбор реле. Использование реле с током ниже, чем общая нагрузка ламп, приводит к его быстрому выходу из строя.
- Короткое замыкание. Слишком длинные оголенные концы проводов в подрозетнике могут соприкоснуться.
Смета на работы и материалы
Стоимость реализации проекта зависит от того, делаете вы это сами или нанимаете специалиста. Основная экономия достигается за счет отсутствия оплаты за работу электрика.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 2500 руб. | 2500 руб. | 0 руб. |
| Работа (монтаж) | 0 руб. | 3000 руб. | 3000 руб. |
| Расходники | 200 руб. | 200 руб. | 0 руб. |
| 2700 руб. | 5700 руб. | 3000 руб. |
Эксплуатация и обслуживание
После завершения работ я рекомендую через месяц проверить затяжку контактов в щитке, так как медные жилы могут «поплыть» под воздействием температуры. Импульсные системы очень надежны, срок службы качественного реле составляет 10-15 лет. Главное правило эксплуатации — не превышать допустимую мощность нагрузки, указанную в паспорте реле.
Другие способы управления светом
Если прокладка кабеля до щитка кажется слишком сложной, можно рассмотреть альтернативы. Умные выключатели (Zigbee или Wi-Fi) позволяют управлять светом со смартфона и не требуют импульсного реле. Однако они зависят от стабильности сети интернета. Проходные выключатели — классика, но они требуют прокладки множества проводов между каждой точкой управления, что делает систему громоздкой по сравнению с импульсной.
Ответы на частые вопросы
Можно ли поставить кнопку без реле?
Нет, обычная кнопка просто замкнет цепь на мгновение, и свет тут же погаснет. Для фиксации состояния «включено/выключено» обязательно нужно реле.
Какой провод выбрать для управления?
Оптимально использовать ВВГнг 3х1.5. Даже если вам нужно всего два провода, третий (заземление) лишним не будет.
Почему кнопка не возвращается назад?
Скорее всего, механизм установлен криво или декоративная рамка зажимает клавишу. Проверьте центровку в подрозетнике.
Будет ли работать система с диммером?
Стандартные импульсные реле не поддерживают диммирование. Для этого нужны специальные диммируемые модули.
Что делать, если свет перестал включаться?
Сначала проверьте автоматический выключатель в щитке, затем проверьте работоспособность самого реле (индикация на корпусе).
Можно ли использовать старые провода от клавишника?
Только если их сечение соответствует нагрузке и они находятся в хорошем состоянии. Но для управления реле часто требуются дополнительные жилы.
Безопасно ли использовать Wago в электрощитке?
Да, при условии использования оригинальных клеммников и соблюдения норм по току. Они сертифицированы для таких работ.
Меры безопасности: При работе обязательно используйте диэлектрические перчатки и очки. Все работы в щитке проводите только при полностью выключенном главном рубильнике. Не допускайте попадания влаги в монтажные коробки. Если вы чувствуете запах гари или слышите треск в стене — немедленно обесточьте линию и вызовите специалиста.
