Многоклавишные выключатели: особенности, виды и применение

Разделение освещения на зоны позволяет экономить электроэнергию и создавать разную атмосферу в одной комнате. Обычно установка одного многоклавишного блока обходится в 300–1500 рублей, а время монтажа занимает от одного до двух часов. Правильно подобранные выключатели для нескольких групп света избавляют от необходимости сверлить лишние отверстия в стенах и загромождать интерьер россыпью одиночных клавиш. Грамотная схема разводки делает управление светом интуитивным и удобным.

Особенности многоклавишных механизмов

Такие устройства представляют собой один корпус, в котором объединено несколько независимых переключателей. Принцип работы прост: каждая клавиша разрывает свою линию питания, направляя ток к конкретной группе светильников. Конструктивно механизм состоит из контактной группы, которая крепится в подрозетнике, и декоративной клавиши. Я часто вижу, как люди путают их с диммерами, но здесь происходит именно физическое замыкание или размыкание цепи.

Разновидности и классификация устройств

По количеству клавиш чаще всего встречаются двух-, трех- и четырехклавишные модели. Существуют также проходные варианты, которые позволяют включать свет в начале коридора, а выключать в конце. Перекрестные выключатели нужны, если точек управления больше двух. Сейчас популярны умные модели с несколькими зонами управления, которые интегрируются в общую сеть дома через Wi-Fi или Zigbee.

Технические параметры и характеристики

Номинальный ток большинства бытовых моделей составляет 10 Ампер, что вполне достаточно для светодиодных ламп. Напряжение стандартное — 220 В. Степень защиты IP20 подходит для сухих комнат, а для ванной или кухни лучше брать IP44. Корпуса делают из ударопрочного пластика, закаленного стекла или металла. Тип контактов обычно серебряный или медный с напылением для предотвращения окисления.

Где применять раздельное включение света

В гостиных с зонированием такие выключатели незаменимы: одна клавиша включает общий свет, вторая — подсветку рабочей зоны, третья — уютный торшер. На кухнях удобно разделять свет над столешницей и основную люстру. В длинных коридорах используют комбинации проходных механизмов. Важно помнить про ограничения по мощности: если подключать слишком много мощных галогенных ламп к одной клавише, контакты могут обгореть. Светодиоды в этом плане безопасны из-за низкого потребления.

Пошаговый монтаж многоклавишного выключателя

Я однажды установил четырехклавишный блок в слишком узкий подрозетник и чуть не перебил провода, пытаясь засунуть механизм. Поэтому первым делом выбирайте глубокий подрозетник, чтобы провода лежали свободно.

Необходимые инструменты:

• Индикаторная отвертка
• Стриппер для зачистки изоляции
• Перфоратор или дрель
• Строительный уровень
• Пассатижи
• Строительный пылесос
• Маркер или карандаш
• Крестовая и плоская отвертки

Материалы для работы:

• Кабель ВВГнг 3х1.5 (сечение 1.5 мм²)
• Подрозетник (глубокий)
• Многоклавишный механизм
• Декоративная рамка и клавиши
• Клеммники WAGO
• Монтажные шурупы
• Гипсовая смесь для фиксации

Процесс установки по этапам:

1. Отключение питания на электрощите (10 мин) — безопасность превыше всего.
2. Разметка места установки с помощью уровня (5 мин).
3. Бурение отверстия под подрозетник (20 мин).
4. Прокладка кабелей от распределительной коробки к каждой группе света (40-60 мин).
5. Монтаж подрозетника в стену на гипс или алебастр (15 мин).
6. Зачистка концов проводов на 10 мм с помощью стриппера (5 мин).

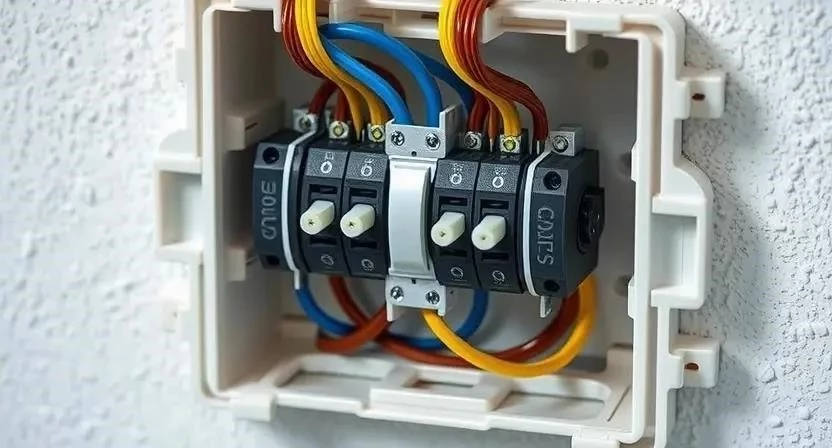

7. Подключение общего фазного провода к общему контакту механизма (10 мин).
8. Подключение проводов от каждой группы света к соответствующим выходам (15 мин).
9. Фиксация механизма в подрозетнике с помощью винтов (5 мин).
10. Установка декоративной рамки и защелкивание клавиш (5 мин).
11. Проверка работоспособности каждой клавиши под напряжением (5 мин).

Меры безопасности: Обязательно используйте диэлектрические перчатки и проверяйте отсутствие напряжения индикатором. При работе с перфоратором надевайте очки и респиратор. Никогда не подключайте фазу к нулевому проводу — это приведет к короткому замыканию.

Расчет материалов и затрат

Для правильного расчета нужно знать длину трассы от коробки до выключателя и от него до каждой лампы. Я рекомендую брать кабель с запасом 15-20%, чтобы не пришлось использовать удлиняющие скрутки, которые ненадежны.

Популярные производители

Среди электриков ценятся Schneider Electric и Legrand за их надежность и продуманную эргономику. ABB предлагает отличные решения для премиального сегмента с долговечными механизмами. Бюджетные серии часто грешат тем, что клавиши начинают люфтить уже через год эксплуатации. Премиум-линейки отличаются использованием стекла, натурального камня или металла, а также более плавным ходом клавиш.

Преимущества и недостатки

У многоклавишных моделей есть свои сильные и слабые стороны.

Плюсы:

1. Компактное размещение всех зон управления в одном месте.
2. Эстетичный вид без лишних рамок на стене.
3. Удобство управления разными сценариями освещения.
4. Меньшее количество отверстий в стенах.
5. Экономия на количестве подрозетников.
6. Современный дизайн интерьера.
7. Простота замены всего блока целиком.

Минусы:

1. Более сложная разводка кабелей в стене.
2. Риск перегрузки общего контакта при использовании мощных ламп.
3. Сложность замены одной вышедшей из строя клавиши.
4. Требование к большему объему подрозетника.
5. Зависимость всех групп света от одного корпуса.

Сравнение с альтернативами

Иногда возникает вопрос: поставить один большой выключатель или несколько маленьких? Или вообще перейти на умный дом? Я заметил, что использование клемм WAGO вместо скруток в таких схемах экономит мне около часа времени при монтаже.

Стоимость и советы по покупке

Цена зависит от материала: пластик — самый дешевый, стекло и металл стоят в 3-5 раз дороже. Брендовые вещи стоят своих денег из-за качественного пластика, который не желтеет со временем. В магазине обязательно проверьте, чтобы механизм входил в выбранную рамку — разные серии одного бренда иногда несовместимы. Рекомендую покупать выключатели с запасом в одну штуку на случай брака или случайного повреждения при монтаже.

Мнения профессионалов и пользователей

Электрики чаще всего рекомендуют Legrand за простоту зажима проводов — они фиксируются очень плотно. Пользователи же хвалят Schneider за стильный минимализм. Я столкнулся с тем, что в дешевых китайских аналогах клавиши часто заклинивают из-за перекоса пружины. Опытные мастера советуют всегда использовать трехжильный кабель, даже если заземление в данной точке не требуется — это упрощает будущую модернизацию сети.

Часто задаваемые вопросы (FAQ)

Можно ли поставить 3-клавишный выключатель в один стандартный подрозетник?
Да, он рассчитан именно на один подрозетник, но лучше использовать глубокую модель (60 мм), чтобы провода не зажимались.

Как подключить диммер в группу к многоклавишному блоку?
Диммер ставится вместо одной из клавиш (если серия позволяет) или последовательно в разрыв линии соответствующей группы.

Что делать, если одна из клавиш перестала работать?
Сначала проверьте лампу в этой группе. Если она исправна, нужно снять клавишу и проверить затяжку контактов на механизме.

Можно ли использовать один выключатель для управления разными типами ламп (LED и галоген)?
Да, это возможно, так как выключатель просто замыкает цепь, независимо от типа нагрузки.

Какое сечение провода оптимально для таких выключателей?
Стандартом является медный кабель сечением 1.5 мм², его достаточно для любой бытовой нагрузки освещения.

Нужно ли заземлять корпус пластикового выключателя?
Нет, пластик является диэлектриком. Заземление требуется только для металлических корпусов.

Можно ли объединить два двухклавишных выключателя в одну систему?
Да, это делается через параллельное подключение или использование проходных механизмов.
