Монтаж двух розеток в один посадочный узел позволяет увеличить количество точек подключения без лишнего штробления стен. Обычно такая задача занимает около двух часов времени. Стоимость материалов для одной точки обходится примерно в 700–1200 рублей. Понимание того, как подключить двойную розетку в один подрозетник, помогает грамотно организовать рабочее пространство. Правильный подход гарантирует безопасность всей электросети в доме.
Особенности электромонтажных работ
Я часто сталкиваюсь с тем, что люди недооценивают сложность работы с электрикой. Монтаж требует базовых знаний о фазе, нуле и заземлении. Если вы никогда не держали в руках индикаторную отвертку, лучше пригласить специалиста. Процесс считается среднесложным, так как основная трудность заключается в плотной укладке проводов в ограниченном пространстве. Оптимально проводить такие работы на этапе чернового ремонта, когда стены еще не зашпаклеваны под чистовую отделку.
Материалы для установки
Для качественного результата я всегда выбираю медный кабель. Основным стандартом является ВВГнг с сечением 2.5 мм². Это обеспечивает необходимую мощность и пожаробезопасность. Расход кабеля зависит от расстояния до ближайшей распределительной коробки, в среднем уходит 3–5 метров на одну точку.
- Двойной блок розеток (модульный);
- Углубленный подрозетник (диаметром 68 мм);
- Кабель ВВГнг 3х2.5;
- Клеммники Wago (серия 221);
- Изолента ПВХ;
- Монтажные шурупы;
- Дюбели-гвозди;
- Грунтовка глубокого проникновения.
| Наименование | Расход на 1 точку | Примерная цена |
|---|---|---|
| Двойной блок розеток | 1 шт. | 400–800 руб. |
| Подрозетник (углубленный) | 1 шт. | 50–120 руб. |
| Кабель ВВГнг 3х2.5 | 4 м | 200–350 руб. |
| Клеммники Wago | 3-6 шт. | 60–100 руб. |
| Расходники (дюбели, саморезы) | комплект | 30–50 руб. |

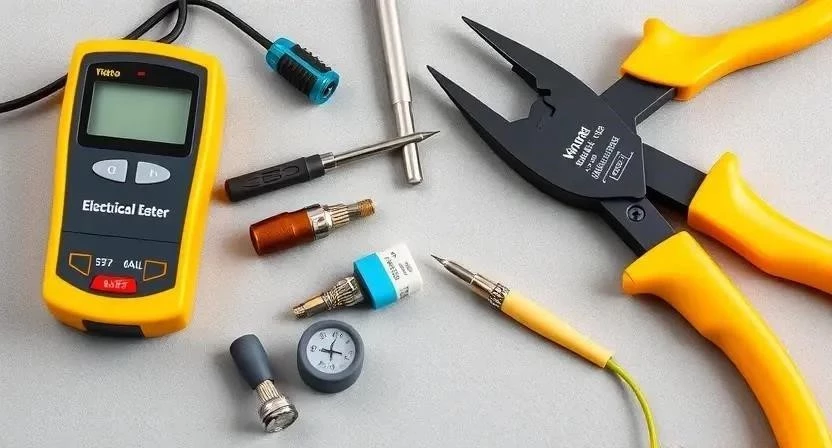

Инструментарий мастера
Правильный инструмент сокращает время работы вдвое. Я рекомендую использовать стриппер для зачистки изоляции, чтобы не повредить жилы кабеля. Если бюджет ограничен, часть инструментов можно взять в аренду в строительном магазине.
| Инструмент | Функция | Статус |
|---|---|---|
| Индикаторная отвертка | Проверка отсутствия напряжения | Обязательно |
| Пассатижи/Кусачки | Резка и загиб проводов | Обязательно |
| Стриппер | Аккуратное снятие изоляции | Желательно |
| Уровень (пузырьковый) | Выравнивание подрозетника | Обязательно |
| Шуруповерт | Фиксация механизмов | Обязательно |
Подготовка помещения
Безопасность стоит на первом месте. Первым делом я иду к электрощитку и полностью обесточиваю линию, с которой буду работать. Обязательно вешаю предупреждающую табличку, чтобы никто случайно не включил автомат. Затем проверяю отсутствие напряжения в проводах с помощью тестера. Чтобы строительная пыль не осела на мебели, застилаю пол и поверхности плотной полиэтиленовой пленкой.
Работа с поверхностью

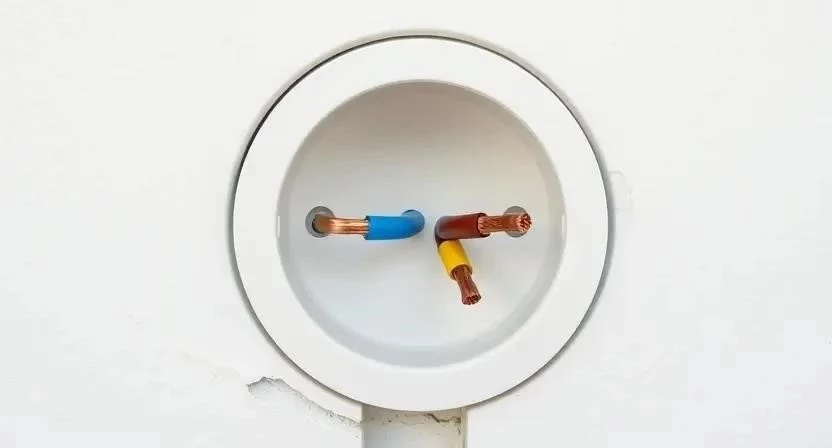

Разметка начинается с определения центра будущей розетки. Использую карандаш и уровень, чтобы блок не висел криво. Затем приступаю к штроблению стены. В бетонных стенах использую штроборез с пылесосом, в гипсокартоне — обычную ножовку. Устанавливаю подрозетник, выравнивая его по вертикали и горизонтали. Однажды я забыл проверить уровень, и в итоге рамка розетки смотрелась под наклоном — это выглядело ужасно. Чтобы подрозетник держался крепко, заделываю зазоры гипсовой смесью. После высыхания наношу грунтовку, которая улучшает адгезию финишной шпаклевки.
Технология монтажа по шагам
- Полное обесточивание линии в щитке (5 минут).
- Зачистка изоляции с концов кабеля на 10–12 мм (10 минут).
- Определение схемы распределения фазы, нуля и заземления (5 минут).
- Соединение проводов питания с клеммами первого модуля (10 минут).
- Создание перемычек между первым и вторым модулями (10 минут).
- Подключение проводов к контактам второго модуля (10 минут).
- Аккуратная укладка излишков проводов в подрозетник (10 минут).
- Фиксация розетки винтами к подрозетнику (5 минут).
- Установка декоративной рамки и затягивание винтов (5 минут).
- Тестирование цепи с помощью мультиметра (5 минут).
- Подача напряжения и проверка нагрузки прибором (5 минут).
Технические нюансы
Важно следить за температурным режимом кабеля. При высокой нагрузке медные жилы могут нагреваться, поэтому затяжка винтов должна быть максимально плотной. Я всегда проверяю контакты повторно через 5 минут после затяжки. Допустимая нагрузка на одну линию обычно составляет 16 Ампер. Если планируете подключать мощный обогреватель и чайник одновременно, такая схема может стать слабым местом. Убедитесь, что материалы совместимы: не соединяйте алюминий с медью напрямую, используйте только специальные клеммники.
Типичные ошибки новичков
Самая грубая ошибка — использование кабеля сечением 1.5 мм² для розеток. Это приводит к перегреву и может вызвать пожар. Часто новички перетягивают винты, из-за чего медная жила просто переламывается. Бывает и наоборот: недотяг приводит к искрению и оплавлению пластика. Еще один промах — отсутствие заземления. Я помню случай, когда клиент решил сэкономить и не провел «землю», в итоге корпус стиральной машины бил током. Исправление таких ошибок требует полного переделывания проводки.
Экономический расчет
| Статья расходов | Своими руками (руб) | С мастером (руб) |
|---|---|---|
| Материалы | 800 | 800 |
| Работа по монтажу | 0 | 1200–2000 |
| Расходники | 100 | 100 |
| 900 | 2100–2900 |
При самостоятельном выполнении работ экономия составляет около 1200–2000 рублей на одной точке. Однако наем специалиста дает гарантию безопасности и профессиональный инструмент.
Эксплуатация и уход
Механизмы розеток имеют свой срок службы, обычно он составляет 10–15 лет. Со временем пружинные контакты ослабевают, что ведет к плохому прилеганию вилки. Рекомендую раз в год проверять затяжку винтов, если чувствуете запах паленого пластика или слышите треск. При эксплуатации под высокой нагрузкой избегайте использования дешевых переходников и тройников, которые создают дополнительный перегрев в подрозетнике.
Альтернативные способы реализации
Существуют и другие варианты организации точек питания. Иногда проще установить два отдельных подрозетника рядом — это выглядит эстетичнее и дает больше места для проводов. В некоторых случаях помогают сетевые разветвители, но они не заменяют стационарную проводку.
- Установка двух независимых подрозетников.
- Использование блоков с тремя и более розетками.
- Монтаж накладных розеток (без штробления).
- Применение умных розеток с Wi-Fi модулем.
- Вынос питания в отдельный распределительный блок.
| Метод | Плюсы | Минусы | Цена |
|---|---|---|---|
| Один подрозетник | Экономия места, меньше пыли | Теснота внутри, риск перегрева | Низкая |
| Два подрозетника | Надежность, удобство монтажа | Больше штробления стен | Средняя |
| Накладная розетка | Быстрый монтаж | Неэстетичный вид | Минимальная |
| Умная розетка | Дистанционное управление | Высокая стоимость | Высокая |
| Разветвитель | Мобильность | Ненадежность при нагрузке | Низкая |
Ответы на частые вопросы
Можно ли подключать двойную розетку к одному тонкому проводу?
Категорически нет. Для розеток используется кабель 2.5 мм². Тонкий провод (1.5 мм²) перегреется при подключении мощного прибора.
Чем отличаются розетки с заземлением от обычных?
Они имеют дополнительный металлический контакт, который отводит ток утечки в землю, защищая человека от удара током.
Что делать, если провода в подрозетнике слишком короткие?
Нельзя натягивать провод. Нужно использовать клеммники Wago и добавить короткий отрезок кабеля того же сечения для удлинения.
Какой клеммник лучше использовать для перемычек?
Оптимальный вариант — Wago серии 221 с рычажками. Они обеспечивают надежный контакт и удобны в монтаже.
Можно ли ставить двойную розетку в ванной?
Можно, но только с использованием влагозащищенных моделей с классом защиты не ниже IP44 и обязательным подключением через УЗО.
Как проверить фазу без специального прибора?
Безопасных способов нет. Попытки проверить фазу «на ощупь» или кустарными методами смертельно опасны.
Безопасно ли использовать алюминиевые провода?
Нет. Алюминий хрупок и окисляется. Я настоятельно рекомендую заменить старую алюминиевую проводку на медную.
Какое сечение кабеля оптимально для розеток?
Стандартом является медный кабель сечением 2.5 мм², что позволяет выдерживать нагрузку до 3.5–4 кВт.
Меры безопасности:
При работе всегда используйте диэлектрические перчатки. Работайте только при полностью отключенном питании. При использовании перфоратора надевайте защитные очки и респиратор. Никогда не касайтесь оголенных проводов, не убедившись в отсутствии напряжения индикатором.
