Монтаж двухклавишного выключателя

Монтаж двухклавишного выключателя позволяет управлять двумя разными группами освещения из одной точки. Обычно такая задача возникает при разводке света в комнате, где есть основная люстра и дополнительные светильники. Процесс занимает от 1 до 3 часов в зависимости от состояния проводки. Стоимость материалов для одной точки редко превышает 1000–2000 рублей. Чтобы понять, как подключить двухклавишный выключатель, нужно разобраться в базовой схеме распределения фазы. Правильный подход гарантирует безопасность жильцов и долгую работу электрики.

Основы электромонтажа и безопасность

Работа с электричеством требует предельной осторожности. Перед началом я всегда проверяю свои знания базовых правил: фазный провод подает ток, а нулевой его забирает. Для монтажа достаточно базовых навыков работы с инструментом. Если вы никогда не держали в руках индикаторную отвертку, лучше пригласить специалиста. Ошибка в подключении может привести к короткому замыканию или поражению током.

Я рекомендую вызывать мастера, если в стене старая алюминиевая проводка. Она очень хрупкая и часто ломается при изгибе. Также профессионал нужен, если вам требуется полная переделка схемы в распределительной коробке. В остальных случаях справиться можно самостоятельно.

Подбор необходимых материалов

Для качественного монтажа важно использовать сертифицированные компоненты. Я предпочитаю кабель ВВГнг-LS из-за его пожаробезопасности. В подрозетнике должно быть достаточно места, чтобы провода не были зажаты корпусом выключателя. Расход материалов рассчитывается на одну точку установки.

• Двухклавишный выключатель (механизм и рамка) — 1 шт.
• Кабель ВВГнг 3х1.5 или 3х2.5 — согласно длине трассы.
• Подрозетник для встраивания (пластиковый) — 1 шт.
• Клеммники Wago (для коммутации в коробке) — 3-5 шт.
• Изолента ПВХ или термоусадка — 1 моток/набор.
• Маркировочные бирки для проводов — 2-3 шт.
• Дюбель-гвозди для фиксации подрозетника — 2 шт.
• Грунтовка глубокого проникновения (для стены) — 100 мл.

Цены могут варьироваться в зависимости от бренда. Бюджетные варианты стоят дешевле, но премиальные серии служат дольше за счет качественных контактов.

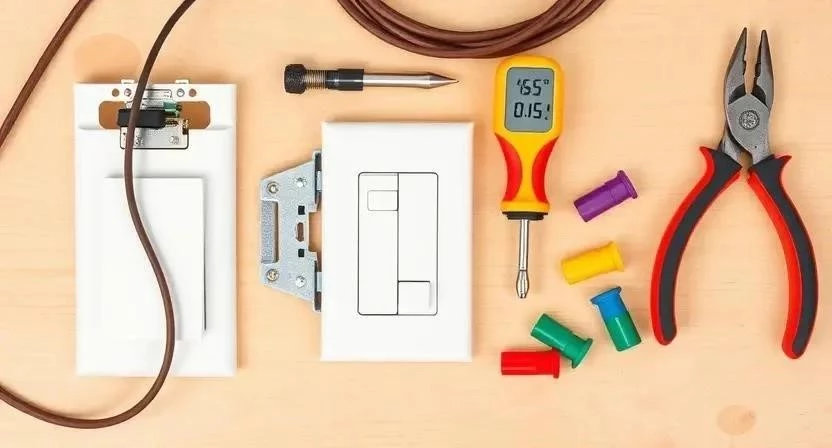

Инструментарий для работы

Правильный инструмент ускоряет процесс и делает соединение надежным. Я не советую использовать кусачки вместо стриппера — так легко повредить жилу кабеля. Для проверки напряжения обязательна индикаторная отвертка.

• Индикаторная отвертка — поиск фазы.
• Стриппер — быстрая зачистка изоляции.
• Пассатижи — загибание проводов.
• Набор отверток (крестовая и плоская) — затяжка винтов.
• Уровень — выравнивание подрозетника.
• Перфоратор или дрель — создание отверстия в стене.
• Канцелярский нож — аккуратная резка оболочки.

Организация рабочего пространства

Перед началом работ я освобождаю зону вокруг будущего выключателя. Мебель отодвигаю минимум на метр. Пол застилаю плотной пленкой или старым линолеумом, так как бетонная пыль от сверления забивается во все щели. Это сэкономит время на последующую уборку.

Для строительного мусора готовлю отдельный пакет. Мелкие обрезки проводов и куски штукатурки не должны оставаться на полу, чтобы не поцарапать покрытие или не попасть в дыхательные пути.

Подготовка стены и посадочного места

Отверстие под подрозетник должно быть чистым. Я удаляю остатки бетона и пыль с помощью пылесоса. Если края отверстия неровные, использую небольшое зубило или стамеску. После этого наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это нужно, чтобы штукатурка не отвалилась вместе с подрозетником.

Если стена имеет серьезные дефекты, я заделываю их гипсовой шпаклевкой. После высыхания (обычно 4-6 часов) поверхность шлифую мелкой наждачкой. Только когда стена ровная и сухая, можно приступать к установке механизма.

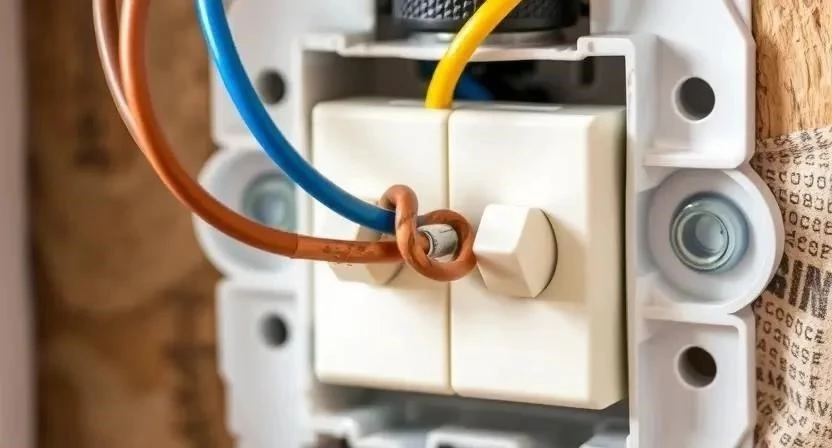

Пошаговый алгоритм подключения

Монтаж требует строгого соблюдения последовательности. Ошибка на любом этапе может привести к переделке всей работы.

1. Обесточивание (5 мин). Выключаю соответствующий автоматический выключатель в электрощите.
2. Проверка напряжения (2 мин). С помощью индикаторной отвертки убеждаюсь, что тока в проводах нет.
3. Подготовка жил (10 мин). Зачищаю концы проводов на 10-12 мм с помощью стриппера.
4. Поиск фазы (5 мин). Кратковременно подаю питание, чтобы определить, какой провод является приходящей фазой. Снова обесточиваю сеть.
5. Подключение общего провода (10 мин). Вставляю фазный провод в общую клемму выключателя (обычно маркируется L или имеет другой цвет).
6. Монтаж первой линии (10 мин). Подключаю первый отходящий провод к первой клавише.
7. Монтаж второй линии (10 мин). Подключаю второй отходящий провод ко второй клавише.
8. Контроль контактов (5 мин). Слегка потягиваю каждый провод. Если он выходит из зажима — затягиваю винт сильнее.
9. Установка в подрозетник (10 мин). Аккуратно укладываю провода «змейкой» и фиксирую механизм винтами.
10. Декорирование (5 мин). Устанавливаю декоративную рамку и защелкиваю клавиши.
11. Подача тока (2 мин). Включаю автомат в щитке.
12. Тестирование (5 мин). Проверяю работу каждой клавиши по отдельности и вместе.

Пример из опыта: Однажды я забыл проверить затяжку винтов и после установки рамки одна из клавиш просто перестала работать. Пришлось всё разбирать заново. Теперь я всегда дергаю каждый провод перед тем, как задвинуть его в стену.

Технические нюансы и правила

Температура в помещении при монтаже должна быть от +5 до +30 градусов. При сильном холоде пластик подрозетника становится хрупким и может треснуть при затягивании винтов. Влажность воздуха не должна превышать 80%, иначе изоляция кабеля может быть скользкой, что затруднит зажим.

Я всегда маркирую провода. Для этого использую цветную изоленту или специальные бирки. Например, фаза — коричневый, отходящие линии — синий и черный. Это спасает, если через год придется менять выключатель или добавлять новую точку освещения.

Пример из опыта: Я заметил, что при использовании дешевых клеммников провода со временем разбалтываются. Поэтому для ответственных узлов я использую только оригинальные Wago с рычажками — они держат намертво даже при вибрациях стены.

Типичные ошибки новичков

Самая опасная ошибка — подключение «нуля» на выключатель. Выключатель должен разрывать только фазу. Если разорвать ноль, лампочка будет погашена, но фаза останется на патроне. Это создает риск удара током при замене лампы.

Плохой контакт приводит к искрению и нагреву пластика. Я видел случаи, когда из-за недотянутого винта корпус выключателя буквально оплавился. Также не стоит перетягивать винты до хруста — так можно сорвать резьбу или перерезать тонкую жилу провода.

Пример из опыта: Мой знакомый перепутал провода и подключил обе лампы к одной клавише, оставив вторую пустой. В итоге пришлось снова лезть в распределительную коробку, чтобы разделить линии. Всегда проверяйте схему перед окончательной сборкой.

Расчет затрат на монтаж

Стоимость установки зависит от того, делаете ли вы всё сами или нанимаете электрика. При самостоятельном монтаже вы экономите на оплате работы, но тратите свое время.

1. Цена самого выключателя.
2. Стоимость кабеля по метражу.
3. Расходные материалы (клеммы, изолента).
4. Стоимость подрозетника.
5. Оплата услуг мастера (если нанимаете).

Эксплуатация и уход

После завершения работ освещение можно использовать сразу. Однако я рекомендую через год эксплуатации проверить затяжку контактов, особенно если вы использовали недорогие выключатели. Пластиковые клавиши лучше протирать влажной тряпкой без использования агрессивных растворителей, чтобы не стереть глянец или краску.

Срок службы качественного механизма составляет 10-15 лет. Если клавиша начала «залипать» или слышен треск при включении — механизм пора менять.

Альтернативные способы управления светом

Классический двухклавишный выключатель — это база, но есть и другие варианты. Проходные выключатели позволяют включать и выключать свет из двух разных концов коридора. Это удобнее в длинных помещениях.

Современный вариант — умные реле. Они устанавливаются в подрозетник за обычный выключатель и позволяют управлять светом со смартфона. Беспроводные выключатели вообще не требуют прокладки кабеля к кнопке, они работают по радиоканалу. Это идеальный выход, если ремонт уже закончен, а вы хотите добавить точку управления.

Ответы на частые вопросы

Можно ли подключить три лампы к двум клавишам?
Да, это возможно. Вы просто объединяете две лампы в одну группу и подключаете их к одной из клавиш параллельно.

Какой провод лучше использовать для выключателя?
Оптимальный вариант — ВВГнг-LS сечением 1.5 кв. мм. Этого достаточно для любой бытовой нагрузки освещения.

Что делать, если одна клавиша не работает?
Сначала проверьте лампочку. Если она исправна, обесточьте сеть и проверьте надежность контакта в клемме выключателя или в распределительной коробке.

Нужно ли заземлять выключатель?
Сам пластиковый выключатель заземления не требует. Но заземляющий провод (желто-зеленый) должен проходить через подрозетник к светильнику.

Можно ли ставить выключатель в ванной?
Можно, но только с соблюдением норм безопасности. Выключатель должен быть влагозащищенным (IP44 и выше) и находиться вне зоны прямого попадания брызг.

Чем заменить клеммники Wago?
Можно использовать скрутку с последующей пайкой и изоляцией термоусадкой. Это самый надежный, но трудоемкий метод.

Как понять, где фаза, если нет индикатора?
Без специального прибора определить фазу невозможно и опасно. Купите самый простой индикатор в любом строительном магазине.
