Электросеть в гараже подвергается серьезным нагрузкам из-за работы сварочных аппаратов, компрессоров и станков. Обычно монтаж электрики занимает от одного до двух дней. Сложность работ оценивается как средняя, а итоговая стоимость зависит от количества точек и качества материалов. Чтобы понять, как подключить розетки в гараже и мастерской, нужно учитывать специфику помещения. Правильный расчет мощности предотвратит перегрев кабеля и короткие замыкания.
Первые шаги и оценка работ
Электромонтаж в мастерской требует базовых навыков работы с током. Нужно четко различать фазу, ноль и заземление. Я помню, как в первый раз пытался тянуть кабель в сильный мороз, и он стал слишком жестким. Это сильно замедлило процесс и привело к излому изоляции в одном месте. Оптимально проводить работы при температуре от +5 до +20 градусов. На весь процесс уйдет около 15-20 рабочих часов. Перед стартом я всегда составляю детальный список всех потребителей энергии.
Подбор необходимых материалов

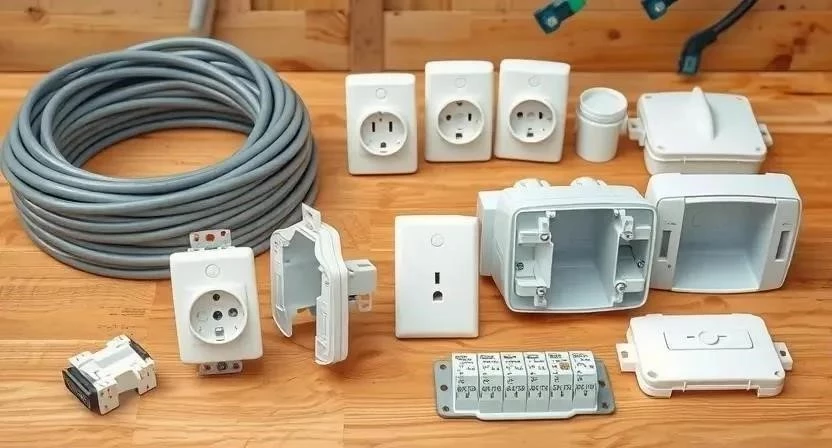

Для надежной сети я выбираю только медный кабель. Влагозащищенные розетки с индексом IP44 или IP65 обязательны для сырых помещений. Это защитит контакты от конденсата и пыли.
- Кабель ВВГнг 3х2.5 (основная линия и розетки)
- Розетки с защитными крышками (IP44/IP65)
- Подрозетники для бетона или кирпича
- Гофрированная труба ПВХ (диаметр 20 мм)
- Автоматические выключатели (16А для розеток)
- Устройство защитного отключения (УЗО)
- Распределительные коробки
- Клипсы и хомуты для фиксации гофры
Расход материалов рассчитываю исходя из периметра стен и количества точек. Обычно на одну розетку уходит около 3-5 метров кабеля.
| Материал | Характеристика | Расход на 1 точку | Средняя цена |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | Медный, негорючий | 4 м | 80-120 руб/м |
| Розетка IP44 | Влагозащищенная | 1 шт | 350-600 руб |
| Подрозетник | Пластиковый, 60мм | 1 шт | 50-100 руб |
| Гофра ПВХ | Диаметр 20мм | 4 м | 15-25 руб/м |
| Автомат 16А | Однополюсный | 1 шт (на группу) | 250-450 руб |
Инструментарий для электромонтажа
Без качественного инструмента работа превратится в мучение. Стриппер экономит массу времени, зачищая изоляцию за секунду. Если нет своего перфоратора, я рекомендую взять его в аренду на сутки.
- Стриппер — для быстрой зачистки проводов
- Индикаторная отвертка — проверка наличия напряжения
- Перфоратор — сверление отверстий под подрозетники
- Пассатижи — обрезка и скрутка проводов
- Мультиметр — проверка целостности цепи
- Уровень — разметка ровных линий
- Набор отверток (крест, шлиц) — крепление механизмов
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Монтаж в стены | Обязательно | 4000-8000 руб |
| Стриппер | Снятие изоляции | Желательно | 500-1500 руб |
| Мультиметр | Диагностика | Обязательно | 800-2000 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 150-300 руб |
| Уровень | Разметка | Обязательно | 400-1000 руб |
Подготовка пространства
Сначала я полностью освобождаю стены от лишних вещей. Мебель и верстаки сдвигаю в центр помещения. Весь крупный мусор выношу наружу, чтобы не спотыкаться во время работы. Особое внимание уделяю доступу к главному щитку. Он должен быть открыт и легко доступен для быстрого отключения питания в экстренной ситуации.
Работа с поверхностями
Стены очищаю от пыли и старой отслаивающейся краски. Размечаю места установки розеток с помощью уровня и карандаша. Если стена имеет сильный перепад, использую штукатурку для выравнивания. Кривая стена приведет к тому, что розетка будет стоять под углом, и вилка будет выпадать. После выравнивания наношу грунтовку валиком в два слоя с интервалом 2 часа. Второй слой наношу перпендикулярно первому. Это обеспечивает отличную адгезию раствора при фиксации подрозетников.
Пошаговая технология установки
Монтаж провожу строго по схеме. Для безопасности использую защитные очки и респиратор при сверлении бетона. Работаю в перчатках, чтобы избежать порезов об острые края гофры.
- Составление схемы (30 мин). Определяю места для станков и освещения.
- Монтаж щитка (1 ч). Устанавливаю корпус щитка и монтирую УЗО и автоматы.
- Прокладка линий (2 ч). Протягиваю кабель в гофре по стенам и потолку.
- Сверление отверстий (2 ч). Пробиваю лунки под подрозетники перфоратором.
- Фиксация подрозетников (1 ч). Сажаю коробки на гипсовую смесь по уровню.
- Протяжка проводов (1 ч). Завожу концы кабеля в каждый подрозетник.
- Стриппинг (30 мин). Зачищаю изоляцию на концах проводов (около 10 мм).
- Подключение заземления (30 мин). Соединяю желто-зеленые жилы в первую очередь.
- Подключение фазы и нуля (30 мин). Подсоединяю коричневую и синюю жилы.
- Крепление механизма (1 ч). Закручиваю лапки розетки в подрозетнике.
- Установка крышек (30 мин). Монтирую декоративные панели.
- Проверка мультиметром (30 мин). Тестирую напряжение между фазой и нулем.
- Тест под нагрузкой (30 мин). Подключаю мощный инструмент для проверки нагрева.
- Финальный контроль (30 мин). Проверяю затяжку всех винтов в щитке.
Я однажды забыл проверить глубину отверстия под подрозетник, и механизм просто не влез в стену. Пришлось всё выковыривать и переделывать. Чтобы этого избежать, всегда использую шаблон или измеряю глубину сверла. При зачистке проводов слежу, чтобы не повредить медные жилы, иначе контакт будет слабым.
Технические особенности и среда
В гаражах часто бывает высокая влажность и перепады температур. Поэтому я использую только ПВХ-гофру, которая не трескается со временем. Штукатурка вокруг подрозетника должна полностью высохнуть в течение 24-48 часов. Если закрепить розетку в сырую стену, она может сместиться или начать гнить изнутри. Совместимость кабеля и гофры проверяю по диаметру: кабель должен проходить свободно, без натяжения.
Ошибки новичков
Многие пытаются сэкономить на сечении провода, используя 1.5 мм² для всего. Это грубая ошибка, так как мощный инструмент вызовет перегрев кабеля. Также часто забывают про заземление, что смертельно опасно при пробое изоляции станка.
- Использование алюминиевого провода вместо медного.
- Отсутствие УЗО в сыром помещении.
- Установка розеток с индексом IP20 в зонах с влажностью.
- Слишком сильная затяжка винтов, приводящая к обрыву жилы.
- Отсутствие заземления для металлических корпусов инструментов.
Смета и расчет затрат
Для среднего гаража площадью 20 м² с пятью розетками расчет выглядит следующим образом. Я считал стоимость по средним ценам строительных гипермаркетов.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 30 м | 100 руб | 3000 руб |
| Розетки IP44 | 5 шт | 450 руб | 2250 руб |
| Гофра и крепеж | 30 м | 20 руб | 600 руб |
| Щиток и автоматы | 1 комплект | 2500 руб | 2500 руб |
| Расходники (гипс, дюбели) | — | 500 руб | 500 руб |
| ИТОГО (Своими руками) | — | — | 8850 руб |
| Работа мастера | — | — | 6000-9000 руб |
Экономия при самостоятельном монтаже составляет около 7000 рублей. Однако это требует времени и наличия инструмента.
Эксплуатация и обслуживание
Раз в год я обязательно проверяю затяжку винтовых контактов в розетках и щитке. От постоянной вибрации станков и перепадов температур соединения могут ослабнуть. Это приводит к искрению и оплавлению пластика. Срок службы качественного кабеля ВВГнг составляет до 30 лет. Полноценно эксплуатировать мастерскую можно сразу после проведения финальных тестов под нагрузкой.
Другие способы монтажа
Если стены из монолитного бетона и штробить их невозможно, я использую открытую проводку. Это быстрее и проще в обслуживании. Можно использовать кабель-каналы или клипсы для гофры.
| Метод | Плюсы | Минусы | Стоимость |
|---|---|---|---|
| Скрытый монтаж | Эстетика, защита | Долго, грязно | Выше |
| В кабель-каналах | Быстро, аккуратно | Занимают место | Средняя |
| Открытая гофра | Легкий доступ | Некрасиво | Низкая |
| Переносные блоки | Мобильность | Риск запутаться | Низкая |
| Накладные розетки | Простота монтажа | Выступают из стены | Средняя |
Ответы на частые вопросы
Какой кабель выбрать для розеток?
Только медный ВВГнг с сечением 2.5 мм². Он выдержит нагрузку до 4.5 кВт.
Нужно ли ставить УЗО в гараже?
Да, обязательно. В условиях влажности и работы с металлом УЗО спасет жизнь при утечке тока.
Можно ли использовать алюминий?
Категорически нет. Алюминий хрупкий, быстро окисляется и имеет меньшую проводимость.
Как выбрать мощность розетки?
Для большинства инструментов достаточно стандартных розеток на 16А. Для мощных станков ставьте отдельные линии.
Какая степень защиты IP нужна?
Для сухих зон достаточно IP20, но в гараже лучше везде ставить IP44 или IP65.
Можно ли соединять провода скруткой?
Нет, используйте клеммники WAGO или пайку с изоляцией. Скрутки в гараже быстро окисляются.
Сколько розеток ставить на один автомат?
Обычно 5-7 точек, чтобы суммарная нагрузка не превышала 3.5-4 кВт.
