Монтаж и подключение проходных выключателей

Основы работы и безопасность

Принцип работы такого механизма основан на перекидном контакте, который перенаправляет ток по одному из двух параллельных проводов. Для реализации схемы достаточно базовых навыков работы с электрикой и понимания того, куда идет фаза, а куда — ноль. Я всегда напоминаю, что работа с напряжением 220В требует предельной осторожности. Перед началом любых манипуляций обязательно обесточьте сеть через автоматический выключатель в щитке и проверьте отсутствие напряжения индикатором.

Комплект материалов для монтажа

Для качественной сборки я использую только проверенные компоненты. Основным кабелем выступает ВВГнг из-за его пожаробезопасности. Для соединений в коробках лучше всего подходят клеммники Wago, так как они надежнее изоленты и экономят время.

• Кабель ВВГнг 3х1.5 или 3х2.5 (медный);
• Подрозетники для встраивания в стену;
• Механизмы проходных выключателей;
• Перекрестный выключатель (если точек больше двух);
• Клеммники Wago разного номинала;
• Изолента ПВХ для дополнительной защиты;
• Маркировочные бирки для проводов;
• Крепежные стяжки для кабеля.

Примерный расчет материалов на одну точку управления:

Инструментарий мастера

Правильный инструмент сокращает время работы в два раза и исключает брак. Для зачистки жил я рекомендую использовать стриппер — он не повреждает медную жилу, в отличие от ножа. Мультиметр пригодится для финальной проверки цепи до подачи питания.

Обязательный набор включает: индикаторную отвертку, пассатижи, перфоратор с алмазными коронками, уровень для ровной установки механизмов и стриппер. Желательно иметь строительный пылесос, чтобы не засыпать всю квартиру бетонной крошкой.

Планирование и подготовка помещения

Сначала я определяю точные места установки клавиш. Обычно их размещают на высоте 90 см от пола. Важно заранее продумать путь прокладки кабеля, чтобы избежать лишних изгибов. Чтобы пыль от штробления не осела на мебели и полу, все поверхности накрываю плотной полиэтиленовой пленкой, фиксируя ее малярным скотчем.

Работа с поверхностями и прокладка линий

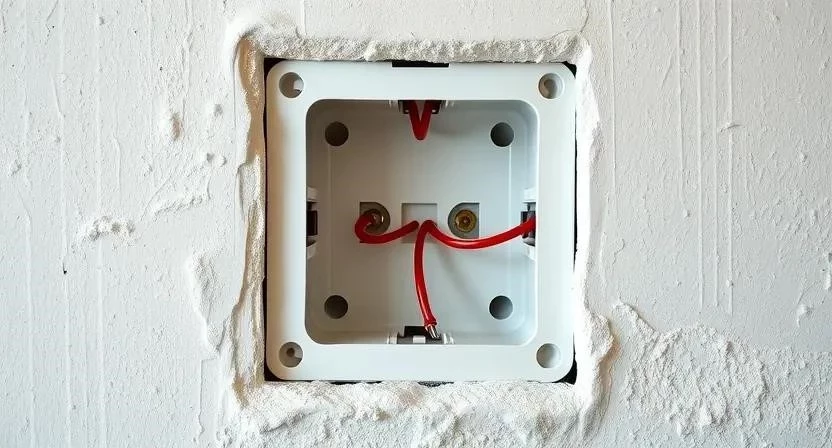

Процесс начинается с нарезки штроб под кабель. Я использую штроборез, чтобы края были ровными и не пришлось лишний раз шпаклевать стену. После этого устанавливаю подрозетники, выравнивая их по уровню — если механизм встанет криво, декоративная рамка не прижмется плотно к стене. Все отверстия заделываю гипсовой смесью. Перед тем как замазывать штробы, я обязательно прозваниваю каждую линию мультиметром, чтобы убедиться, что кабель не перебит при монтаже.

Пошаговый процесс установки

Монтаж системы требует строгого соблюдения последовательности. Ошибка на любом этапе может привести к тому, что свет будет включаться только в определенной комбинации клавиш.

1. Сборка схемы для двух точек (1-2 часа). Соединяю фазный провод с общим контактом первого выключателя, а два перекидных контакта соединяю с аналогичными контактами второго выключателя.
2. Монтаж первого выключателя (30 мин). Закрепляю механизм в подрозетнике, зажимая провода в клеммах.
3. Монтаж второго выключателя (30 мин). Повторяю процедуру, подключая два перекидных провода и выход на светильник.
4. Подключение к светильнику (40 мин). Соединяю фазу, пришедшую от второго выключателя, с лампой, а ноль и заземление подключаю напрямую из распределительной коробки.
5. Схема для трех и более точек (2-3 часа). В разрыв между двумя проходными выключателями устанавливаю перекрестный механизм. Он просто меняет провода местами.

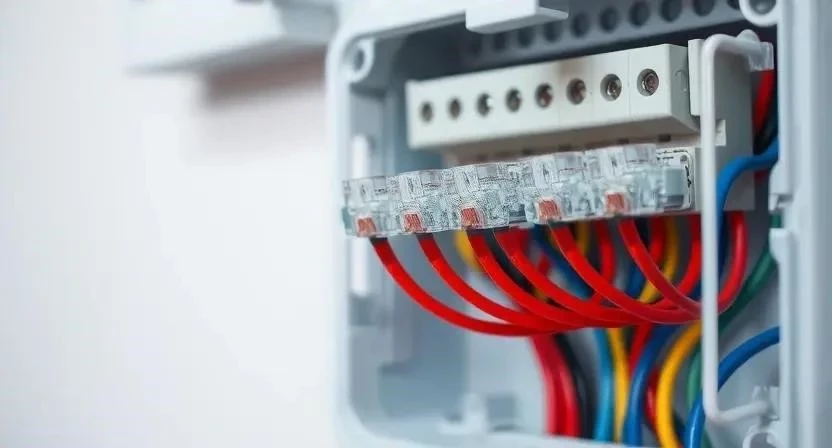

6. Соединение в распределительной коробке (1 час). Использую клеммники Wago для коммутации всех линий. Однажды я сэкономил на клеммах и использовал скрутку, из-за чего через месяц контакт ослаб и начал искрить — теперь только Wago.
7. Проверка изоляции (30 мин). Осматриваю все соединения, убеждаюсь, что голый провод не торчит из клемм.
8. Тестовое включение (20 мин). Подаю напряжение и проверяю работу каждой клавиши по очереди.

Важный нюанс: при подключении перекрестного выключателя легко перепутать входные и выходные пары проводов. Если свет работает нестабильно, значит, перепутали полярность на одном из механизмов.

Технические тонкости и требования

Сечение кабеля для освещения должно быть не менее 1.5 мм². Более тонкий провод может перегреться при использовании мощных ламп. Я всегда маркирую провода разными цветами или бирками: например, фаза — коричневый, ноль — синий, заземление — желто-зеленый. Это спасает, когда через пять лет нужно что-то переделать.

Стоит помнить о совместимости с диммерами. Если планируете регулировать яркость, выбирайте специальные диммируемые выключатели и соответствующие LED-лампы, иначе свет начнет мерцать. Температурный режим для стандартного пластика составляет от -10 до +40 градусов.

Типичные ошибки при монтаже

Новички часто допускают одни и те же промахи, которые приводят к переделке всей работы.

1. Путаница фазы и нуля. Если подключить ноль к выключателю, лампа будет под напряжением даже в выключенном состоянии, что опасно при замене лампочки.
2. Неправильный монтаж перекрестного блока. Перепутанные пары проводов делают схему неработоспособной.
3. Плохой зажим в клеммах. Недотянутый винт или плохо вставленный провод в Wago вызывает нагрев и может привести к пожару.
4. Отсутствие заземления. Игнорирование заземляющего провода в металлических светильниках может привести к удару током.
5. Использование кабеля без индекса «нг». Обычный ПВС не предназначен для скрытой проводки в стенах.

Заметил интересный момент: часто люди пытаются использовать один проходной и один обычный выключатель. В итоге схема работает только в одну сторону, а вторая клавиша становится бесполезной.

Расчет затрат на реализацию

Стоимость зависит от выбранного бренда фурнитуры. Бюджетные серии из поликарбоната стоят дешево, но премиальные из стекла или металла служат дольше и выглядят лучше.

6600 руб.

Сравнение стоимости работы:

Эксплуатация и уход

После завершения работ система работает автономно, но раз в год я рекомендую проверять затяжку винтовых контактов, если вы не использовали пружинные клеммы. Со временем из-за температурных расширений металл может ослабнуть. Признаком износа клавиш является затрудненный ход или характерный треск при нажатии. Срок службы качественных механизмов составляет 15-25 лет.

Современные альтернативы классике

Если стены уже заштукатурены и штробить их нельзя, есть более простые варианты управления светом.

• Беспроводные выключатели (работают по радиоканалу);
• Умные реле (позволяют управлять светом со смартфона);
• Датчики движения (автоматическое включение при входе);
• Датчики присутствия (поддерживают свет, пока вы в комнате);
• Сенсорные панели управления;
• Голосовые помощники (Алиса, Siri);
• Дистанционные выключатели на батарейках.

Классическая схема надежнее, так как не зависит от Wi-Fi или батареек, но умный дом дает больше гибкости в сценариях освещения.

Ответы на частые вопросы

Чем проходной выключатель отличается от обычного?
У обычного два контакта (вкл/выкл), а у проходного три: один общий и два перекидных. Это позволяет переключать ток между двумя линиями.

Можно ли использовать один проходной и один обычный?
Нет, схема не будет работать корректно. Для управления из двух точек нужны два проходных механизма.

Сколько максимум точек управления можно создать?
Теоретически — сколько угодно. Первые и последние выключатели должны быть проходными, а все промежуточные — перекрестными.

Какой кабель лучше выбрать?
Оптимальный вариант — ВВГнг-LS 3х1.5. Он не поддерживает горение и имеет низкое дымовыделение.

Что делать, если свет не включается с одной из точек?
Проверить надежность контакта в клеммах и убедиться, что перекидной контакт не заклинило. Я однажды обнаружил, что в дешевом выключателе просто отломилась внутренняя пластина.

Нужен ли заземляющий провод к выключателю?
К самому пластиковому выключателю заземление не идет, но провод заземления должен проходить через подрозетник к светильнику.

Как подключить 4 точки управления?
Ставятся два проходных выключателя по краям и два перекрестных в середине цепи.
