Монтаж и подключение телефонной розетки: пошаговая инструкция

Монтаж телефонной точки требуется при обновлении связи в квартире или офисе. Обычно работа занимает от 1 до 2 часов и обходится довольно дешево при самостоятельном выполнении. Подключение телефонной розетки старого и нового образца: пошаговая инструкция позволит избежать обрывов связи и неправильной полярности жил. Правильный подход гарантирует чистый звук без помех в трубке.

Особенности подготовки к работе

Задача считается простой, но требует базовых навыков работы с электрическим инструментом и понимания принципов коммутации. Я всегда советую начинать работы только после того, как соседние линии питания будут обесточены, чтобы исключить случайный удар током при штроблении стен. Сложность монтажа зависит от типа кабеля: с витой парой работать проще, чем с жестким медным проводом старого типа. В среднем, установка одной точки занимает около 60 минут, если подрозетник уже стоит в стене.

Подбор необходимых материалов

Для качественной разводки телефонного кабеля понадобятся базовые комплектующие. Я рекомендую покупать розетки одного производителя, чтобы декоративные панели плотно прилегали к стене. Расход материалов рассчитывается исходя из одной точки подключения.

• Телефонный кабель (стандартный двухжильный или четырехжильный) — 5-10 метров;

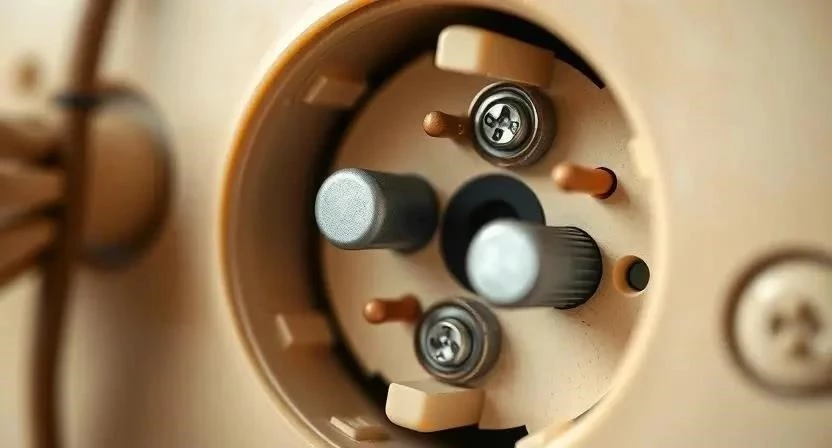

• Розетка старого образца (винтовая) — 1 шт.;
• Розетка нового образца (RJ-11) — 1 шт.;
• Подрозетник для установки в стену — 1 шт.;
• Изолента ПВХ для маркировки жил — 1 рулон;
• Кабель-каналы (если монтаж открытый) — по длине трассы;
• Крепежные саморезы — 4-6 шт.;
• Грунтовка глубокого проникновения — 0.1 л.

Цены на комплектующие варьируются от бюджетного сегмента до премиальных серий. В среднем, простая розетка стоит от 100 до 400 рублей.

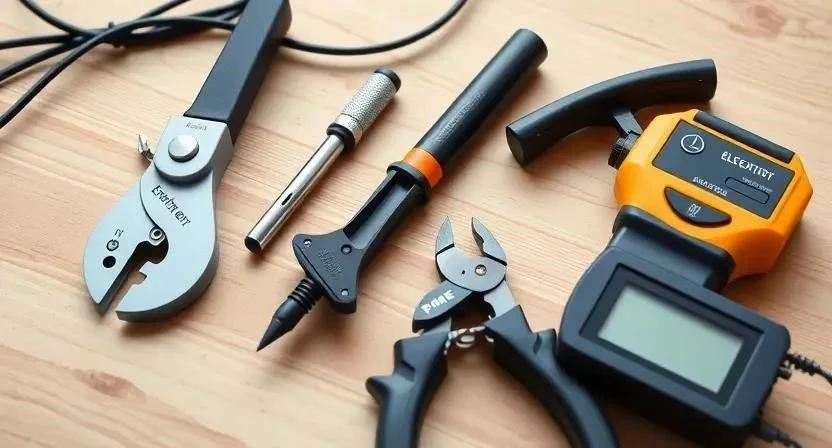

Инструменты для монтажа розетки

Правильный инструмент сокращает время работы и исключает повреждение медных жил. Я заметил, что использование обычного ножа вместо стриппера часто приводит к надрезам изоляции, что в будущем вызывает обрывы.

• Стриппер — для аккуратной зачистки изоляции кабеля;
• Отвертка крестовая (PH2) — для затягивания винтов;
• Отвертка плоская — для работы с клеммниками;
• Пассатижи — для обжимки и фиксации проводов;
• Канцелярский нож — для вскрытия внешней оболочки кабеля;
• Тестер кабеля — для проверки целостности линии;
• Перфоратор или дрель — для сверления отверстий под подрозетник;
• Уровень — для ровной установки корпуса;
• Фонарик — для работы внутри монтажной коробки.

Если бюджет ограничен, стриппер можно заменить острым ножом, но делать это нужно крайне осторожно. Тестер кабеля можно арендовать в сервисных центрах или купить недорогой китайский аналог.

Организация рабочего пространства

Перед началом работ необходимо обеспечить свободный доступ к стенам. Я всегда отодвигаю мебель на расстояние не менее одного метра, чтобы иметь возможность свободно перемещаться с инструментом. Пол и поверхности мебели застилаю плотной полиэтиленовой пленкой, так как строительная пыль от бетона очень едкая и трудновымываемая. После завершения каждого этапа я сразу собираю обрезки изоляции и мусор в отдельный пакет, чтобы не разносить грязь по комнате.

Подготовка поверхности и установка подрозетника

Место установки розетки должно быть очищено от старых обоев или краски. Сначала я размечаю центр будущей розетки с помощью уровня. Затем сверлю отверстие под подрозетник, используя коронку подходящего диаметра. Важно не переглубить отверстие, чтобы коробка не провалилась слишком глубоко в стену.

После установки подрозетника края отверстия обрабатываются грунтовкой. Это предотвращает высыпание крошки и улучшает адгезию при последующей отделке. Перед тем как заводить кабель в коробку, я обязательно проверяю его целостность с помощью тестера, чтобы не обнаружить обрыв уже после заделки стен.

Пошаговая инструкция по подключению

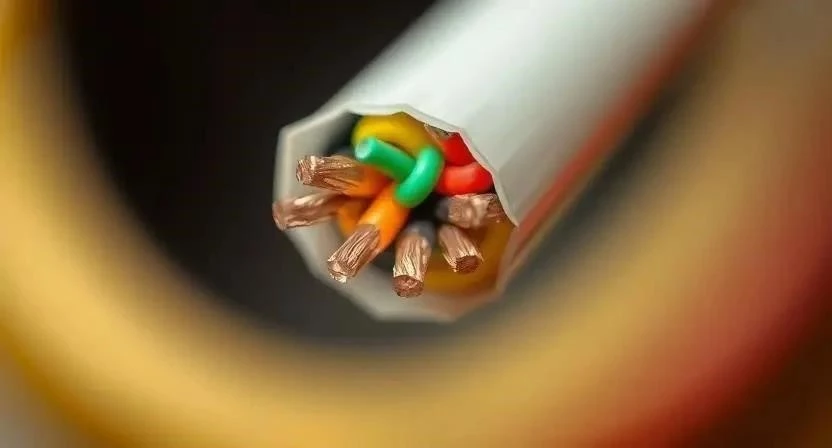

1. Подготовка кабеля и зачистка изоляции (5-10 мин). Снимаю внешнюю оболочку кабеля на длину 5-7 см. Внутренние жилы зачищаю от изоляции на 1 см. Ошибка: слишком глубокая зачистка, из-за которой голый провод остается снаружи розетки.
2. Определение полярности жил (5 мин). Маркирую жилы разными цветами изоленты. В телефонных сетях полярность не всегда критична, но для некоторых старых АТС она важна.
3. Монтаж розетки старого образца (10-15 мин). Ослабляю винты в клеммнике. Вставляю зачищенные концы жил в отверстия. Я однажды перетянул винт и перерезал медную жилу — пришлось переделывать весь узел.
4. Затягивание контактов в старом образце (5 мин). Плотно затягиваю винты, проверяя, чтобы жила не выскочила из зажима. Проверяю надежность, слегка потянув за провод.
5. Монтаж розетки нового образца (10-15 мин). Использую зажимные контакты LSA. Вставляю жилы в соответствующие пазы согласно схеме (обычно центральные контакты).
6. Фиксация провода в новом образце (5 мин). Зажимаю провод фиксирующим механизмом, чтобы при случайном рывке кабель не вырвался из контактов.
7. Крепление корпуса в подрозетнике (5-10 мин). Аккуратно укладываю излишки кабеля «змейкой» в коробке. Прикручиваю корпус розетки саморезами к подрозетнику.
8. Установка декоративной панели (2 мин). Защелкиваю внешнюю рамку и декоративную крышку. Проверяю, чтобы панель прилегала плотно и не перекашивалась.
9. Проверка соединения тестером (5 мин). Подключаю тестер к розетке и удаленному концу линии. Контрольные лампы должны загореться последовательно.
10. Финальная проверка сигнала (5 мин). Подключаю телефонный аппарат. Слушаю наличие гудка и проверяю чистоту звука.

Для качественного монтажа придерживайтесь следующих правил:

1. Не сгибайте кабель под углом 90 градусов.
2. Соблюдайте дистанцию между телефонным и силовым кабелем (не менее 10 см).
3. Используйте только медные жилы.
4. Проверяйте затяжку винтов через 2-3 дня после установки.
5. Маркируйте линию, если в доме более двух розеток.
6. Используйте качественные подрозетники из негорючего пластика.

Технические нюансы и влияние среды

При монтаже важно учитывать температурный режим: слишком сильный нагрев кабеля при пайке может привести к расплавлению изоляции. В помещениях с повышенной влажностью (кухня, ванная) я рекомендую использовать герметичные подрозетники. Старые медные провода часто окисляются, поэтому при их подключении к новым розеткам я всегда зачищаю жилу до ярко-медного блеска.

Для защиты от электромагнитных помех телефонную линию нельзя прокладывать в одном гофротрубе с электрическим кабелем 220В. Это вызывает характерный гул в трубке. Если помехи всё же появились, помогает замена обычного кабеля на экранированную витую пару.

Разбор типичных ошибок новичков

Самая частая проблема — перепутанные жилы. В результате телефон просто не видит сигнал. Также часто встречается плохой контакт из-за недотяга винта в старых розетках, что приводит к прерывистому звуку. Еще одна ошибка — перерезание тонкой медной жилы при зачистке ножом. Я рекомендую использовать стриппер, чтобы избежать этого.

Слишком сильный изгиб кабеля в подрозетнике может привести к внутреннему надлому жилы. В этом случае внешне провод выглядит целым, но связи нет. Исправляется это только переделкой конца кабеля с отрезанием поврежденного участка.

Сравнительный анализ типов розеток

Расчет стоимости и экономия

Стоимость установки зависит от того, делаете ли вы это сами или вызываете мастера по связи. При самостоятельном монтаже основные затраты приходятся только на материалы.

Эксплуатация и уход за сетью

После завершения монтажа пользоваться связью можно сразу. Я рекомендую раз в несколько лет проверять затяжку винтов в старых розетках, так как от перепадов температур металл может «играть». Срок службы качественного пластика и меди составляет более 20 лет. Главное — избегать сильных рывков за телефонный шнур, чтобы не вырвать контакты из розетки.

Современные альтернативы проводной связи

Сегодня классические розетки всё чаще заменяют более гибкими решениями. Я часто предлагаю клиентам следующие варианты:

• Беспроводные телефоны (DECT) — позволяют поставить одну базовую станцию и несколько трубок по дому;
• IP-телефония (VoIP) — передача голоса через интернет, не требует отдельного телефонного кабеля;
• Использование витой пары (Cat 5e) — вместо старого телефонного провода, что позволяет в будущем легко перейти на локальную сеть;
• Wi-Fi телефония — полное отсутствие проводов в жилых комнатах;
• Облачные АТС — для малого бизнеса, управление связью через браузер;
• Гибридные системы — сочетание аналоговой линии и цифрового управления;
• Использование USB-гарнитур для ПК.

Меры безопасности

При работе с телефонными линиями помните о следующих правилах:

• Обязательно используйте защитные очки при сверлении бетона.
• Работайте в перчатках, чтобы избежать порезов об острые края подрозетника.
• При использовании химических грунтов обеспечьте проветривание помещения.
• Никогда не подключайте телефонную линию к электрическим розеткам 220В.
• При работе на высоте используйте устойчивую стремянку.

Часто задаваемые вопросы (FAQ)

Можно ли поставить новую розетку на старый провод?
Да, можно. Главное — зачистить окисленную медь до блеска и аккуратно зажать её в контактах новой розетки.

Чем отличается RJ-11 от RJ-45?
RJ-11 меньше по размеру и имеет 4-6 контактов (обычно используются 2), а RJ-45 больше и имеет 8 контактов для компьютерных сетей.

Что делать, если телефон не видит сигнал?
Проверьте полярность жил и надежность зажима. Если всё в порядке, используйте тестер для поиска обрыва кабеля в стене.

Нужно ли заземлять телефонную розетку?
Нет, телефонная линия работает на низком напряжении, заземление для неё не предусмотрено.

Как найти обрыв кабеля в стене?
Я использую специальный тональный генератор и щуп, который позволяет «прозвонить» кабель сквозь слой штукатурки.

Можно ли использовать обычный электрический провод?
Технически — да, но это крайне неудобно из-за толщины изоляции и отсутствия нужной гибкости. Лучше использовать специализированный кабель.

Как подключить две розетки параллельно?
Нужно соединить одну жилу первой розетки с соответствующей жилой второй розетки, и так же сделать со второй жилой. Это создаст общую линию.
