Монтаж мастер-выключателя света в квартире

Организация общего выключения света в квартире существенно упрощает жизнь при выходе из дома. Мастер-выключатель для всей квартиры позволяет одним движением обесточить все осветительные приборы, что исключает риск забытого включенного торшера. Обычно монтаж занимает от одного до двух рабочих дней. Стоимость базового комплекта оборудования начинается от нескольких тысяч рублей, но зависит от бренда. Правильный подход к установке гарантирует долговечность системы и полную безопасность всей электросети.

Оценка сложности и подготовка

Прежде чем приступать к работе, нужно понять, что задача относится к среднему уровню сложности. Вам понадобятся базовые навыки электромонтажа, понимание принципа работы фазы и нуля. Внедрять такую систему лучше всего на стадии черновых работ, когда стены еще не зашпаклеваны, а кабели не замурованы. Я рекомендую делать это до чистовой отделки, иначе придется перебивать штробы и портить дорогой ремонт.

Комплектация для монтажа

Для реализации задумки потребуется качественный набор компонентов. Основой системы станет контактор (магнитный пускатель), который будет разрывать цепи освещения. Также понадобится кабель ВВГнг-LS сечением 3х1.5 мм², который считается стандартом безопасности. Клеммники Wago упростят коммутацию в распределительных коробках. Покупать оборудование лучше в специализированных электромагазинах, чтобы избежать подделок.

Технический арсенал мастера

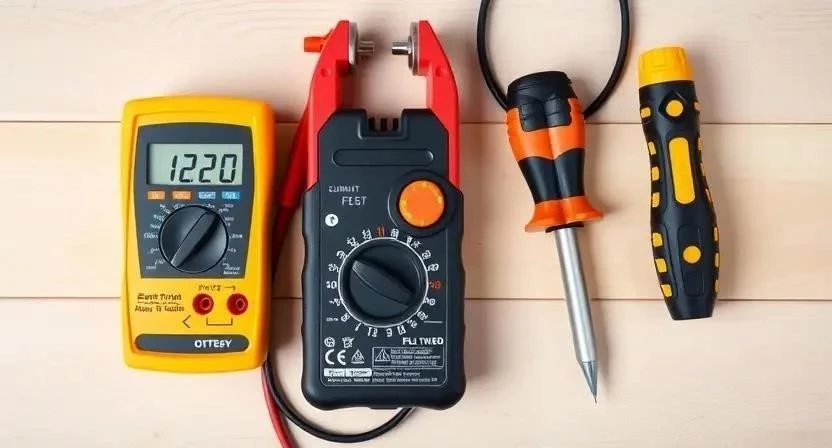

Инструментарий должен быть надежным, чтобы не повредить изоляцию или не сорвать резьбу. Стриппер позволяет быстро зачищать провода без риска перерезать жилу. Индикаторная отвертка незаменима для проверки наличия напряжения. Мультиметр поможет проверить целостность цепи и отсутствие короткого замыкания. Перфоратор с алмазными коронками облегчит установку подрозетников. Если инструмент дорогой, его можно взять в аренду на выходные.

Планирование размещения

Правильный выбор места для главного выключателя критически важен для удобства. Обычно его ставят в прихожей, сразу у входной двери, чтобы можно было выключить всё, не заходя в комнаты. Трассировка линий должна быть кратчайшей от выключателя до электрощита. Поверхности в зоне работ стоит закрыть пленкой, так как бетонная пыль забивается во все щели и очень плохо вымывается.

Черновые работы со стенами

Сначала размечается путь прокладки кабеля. Штробление стен выполняется перпендикулярно или параллельно полу и потолку. Я однажды ошибся с длиной кабеля, оставив слишком короткий запас в щитке, поэтому теперь всегда добавляю 15-20 см к расчету. Подрозетники устанавливаются строго по уровню, чтобы клавиша не стояла криво. После монтажа коробок штробы обязательно обрабатываются грунтовкой — это обеспечит качественную адгезию штукатурки к бетону.

Алгоритм установки системы

Перед началом любых манипуляций с проводами обязательно отключите питание в щитке! Используйте защитные перчатки и очки. Если работаете с химией или сверлите бетон, наденьте респиратор. Никогда не касайтесь оголенных проводов без предварительной проверки мультиметром.

1. Проектирование схемы. Рисуем план, где указываем все точки света и путь к контактору. (1 час)
2. Монтаж кабельных линий. Прокладываем кабель в гофре от выключателя до щитка. (6 часов)
3. Установка подрозетника. Фиксируем коробку в стене на гипс или алебастр. (1 час)
4. Монтаж контактора в электрощите. Устанавливаем реле на DIN-рейку. (2 часа)
5. Подключение фазных линий. Собираем все фазы освещения и заводим их на силовые контакты контактора. (2 часа)
6. Подключение управляющего выключателя. Соединяем клавишу с катушкой контактора. (1 час)
7. Проверка изоляции. Тестируем кабели на пробой и отсутствие замыканий. (1 час)
8. Тестирование без нагрузки. Проверяем щелчки контактора при нажатии клавиши. (1 час)
9. Запуск под напряжением. Подаем ток и проверяем работу всех ламп. (1 час)
10. Финальная сборка. Устанавливаем декоративные клавиши и закрываем щиток. (1 час)

Технические тонкости и расчеты

Особое внимание уделите расчету суммарной мощности всех ламп. Если использовать светодиоды, нагрузка будет минимальной, но контактор должен иметь запас по току в 20-30%. Внутри щитка может быть жарко, поэтому выбирайте оборудование с хорошим теплоотводом. Я заметил, что дешевые реле начинают гудеть при высокой нагрузке, поэтому лучше брать проверенные бренды. Помните о совместимости с диммерами: если в квартире есть регулировка света, схема подключения усложняется.

Разбор типичных промахов

Многие новички допускают ошибки, которые приводят к переделке всего монтажа. Я всегда маркирую провода специальными бирками, потому что через неделю забываешь, какой кабель куда ведет. Отсутствие маркировки — это прямой путь к случайному замыканию.

1. Неверный номинал реле. Слишком слабое реле сгорит от пускового тока ламп.
2. Отсутствие заземления. Опасно при использовании металлических светильников.
3. Перепутанные фазы. Приводит к тому, что свет не включается или срабатывает автомат.
4. Слишком тонкий кабель. Провода греются, что может вызвать пожар.
5. Плохая затяжка винтов. Контакты искрят и окисляются со временем.

Финансовая смета проекта

Стоимость реализации зависит от того, будете ли вы нанимать профи или делать всё самостоятельно. Основная статья расходов — это оборудование и кабель. Работа электрика по установке мастер-выключателя обычно оценивается отдельно от общего монтажа проводки.

Правила эксплуатации

После запуска системы не стоит забывать о ней. Я рекомендую через полгода после завершения ремонта проверить затяжку всех винтовых контактов в щитке. Из-за температурных колебаний и вибраций металл может немного «поплыть», что приведет к ослаблению соединений. Срок службы качественного контактора составляет около 10-15 лет при правильном подборе мощности. Избегайте резкого многократного переключения клавиши в течение нескольких секунд.

Современные способы управления

Существуют и более технологичные варианты, чем обычный механический выключатель. Я решил поставить Zigbee-реле в своей спальне, и это оказалось гораздо удобнее. Умные системы позволяют создавать сложные сценарии освещения.

• Wi-Fi реле. Управление через приложение со смартфона.
• Zigbee-модули. Работают стабильнее, не нагружают роутер.
• Сценарии «Ушел из дома». Выключает не только свет, но и розетки.
• Голосовое управление. Интеграция с Алисой или Siri.
• Датчики присутствия. Автоматическое включение света в коридоре.
• Дистанционные пульты. Управление светом из любой точки комнаты.
• Таймеры. Настройка автоматического выключения по расписанию.
• Энергомониторинг. Отслеживание расхода электричества в реальном времени.

Полезные ответы на вопросы

Разберем основные сомнения, которые возникают при установке такой системы.

• Безопасно ли это? Да, если использовать сертифицированные контакторы и кабель ВВГнг-LS.
• Можно ли оставить свет в одной комнате? Да, достаточно просто не подключать линию этой комнаты к общему контактору.
• Влияет ли это на счетчик? Нет, устройство просто разрывает цепь, потребляя минимум энергии в режиме ожидания.
• Реально ли установить в старом фонде? Сложно из-за отсутствия гофры и старой проводки, но возможно при полной замене кабелей.
• Какой бренд выбрать? Рекомендую Schneider Electric или ABB за их надежность и долговечность.
• Нужен ли отдельный автомат? Желательно поставить отдельный автомат на цепь управления контактором.
• Можно ли совместить с проходными выключателями? Да, схема усложняется, но технически это реализуемо.
