Монтаж освещения в длинном коридоре требует продуманного подхода к разводке сети. Обычно такая работа занимает около одного рабочего дня и обходится в 3 000–7 000 рублей с учетом всех материалов. Установка проходного выключателя в коридоре: схема и монтаж своими руками позволяют управлять одной группой ламп из двух разных точек. Это избавляет от необходимости возвращаться в начало помещения, чтобы выключить свет.
Особенности электромонтажа перед стартом
Работы по установке проходных клавиш относятся к задачам средней сложности. Я рекомендую приступать к ним только при наличии базовых навыков работы с электрикой и понимании принципа работы фазы и нуля. Оптимальное время для монтажа — этап черновой отделки, когда стены еще не зашпаклеваны и не покрашены. Это позволяет свободно штробить поверхности без риска испортить финишное покрытие. Весь процесс от разметки до проверки цепи занимает от 6 до 10 часов в зависимости от длины коридора.
Подбор необходимых материалов

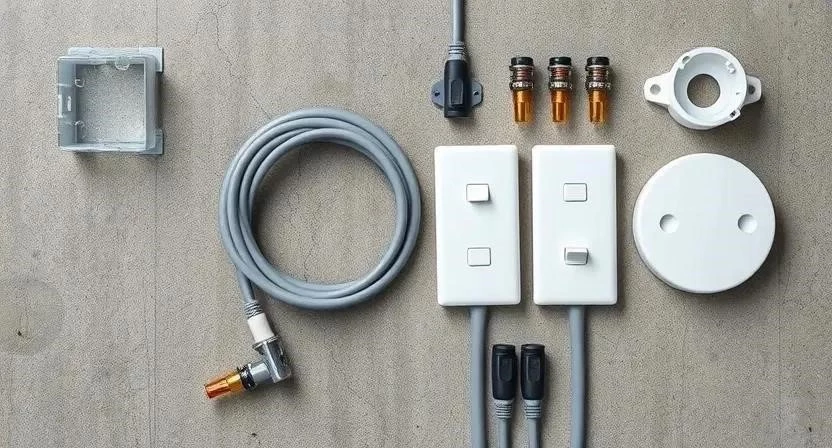

Для качественного монтажа важно использовать сертифицированные компоненты. Я всегда выбираю медный кабель с индексом нг (не поддерживающий горение), так как это вопрос безопасности вашего дома. Для стандартного коридора длиной 6-8 метров потребуется следующий набор:
- Проходные выключатели — 2 штуки (важно брать именно проходные, а не одноклавишные);
- Кабель ВВГнг 3х1.5 — расчет по длине трассы плюс запас 15% на изгибы;
- Подрозетники для встраивания — 2 штуки;
- Клеммники Wago (оригинал) — 10-15 штук для надежных соединений;
- Изолента ПВХ — 1 рулон для дополнительной маркировки;
- Гофрированная труба ПВХ — по всей длине прокладки кабеля;
- Дюбель-хомуты для фиксации гофры — 20-30 штук;
- Шпаклевка или алебастр — для фиксации подрозетников в стене.
| Материал | Кол-во (на 7м) | Расход на м2/м.п. | Цена за ед. (ср) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 15 м | 1 м.п. | 70 руб/м | 1050 |
| Выключатель проходной | 2 шт | 1 шт/точка | 450 руб | 900 |
| Подрозетник | 2 шт | 1 шт/точка | 50 руб | 100 |
| Гофра ПВХ 20мм | 12 м | 1 м.п. | 25 руб/м | 300 |
| Клеммы Wago | 1 упак. | — | 300 руб | 300 |
Инструменты для электромонтажа
Правильный инструмент сокращает время работы в два раза и бережет нервы. Если у вас нет дорогого оборудования, многие позиции можно взять в аренду в строительном магазине. Я составил список того, что действительно понадобится:
- Перфоратор — для бурения отверстий и создания штроб;
- Штроборез или зубило — для формирования каналов под кабель;
- Стриппер — для аккуратного снятия изоляции без повреждения жил;
- Набор отверток (крестовая и плоская) — для зажима контактов;
- Индикаторная отвертка — проверка наличия напряжения (обязательно!);
- Строительный уровень — чтобы выключатели не висели криво;
- Рулетка — точная разметка трасс и высоты установки.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Штробление, отверстия | Обязательно | от 4000 руб |
| Штроборез | Чистые каналы в стене | Желательно | от 6000 руб |
| Индикаторная отвертка | Поиск фазы, безопасность | Обязательно | 200 руб |
| Стриппер | Зачистка проводов | Желательно | 500 руб |
| Уровень | Выравнивание по вертикали | Обязательно | 400 руб |
Подготовка помещения и поверхности
Перед началом работ освободите коридор от мебели и ковров. Пол обязательно застелите плотной пленкой, так как бетонная пыль при штроблении проникает везде и очень плохо вымывается. Обеспечьте приток свежего воздуха: откройте окна или поставьте строительный пылесос. Это важно для вашего здоровья, особенно при работе с бетоном.
Разметка — самый ответственный этап. Отметьте места установки двух выключателей (обычно на высоте 90 см от пола) и светильников. Я рекомендую сначала проверить стены на наличие скрытых труб или старой проводки с помощью детектора. После разметки приступайте к штроблению под кабель и вырезанию отверстий под подрозетники. Все отверстия обязательно обработайте грунтовкой — это улучшит адгезию шпаклевки, и подрозетники не вывалятся при установке механизмов.
Пошаговая инструкция по монтажу
Соблюдайте строгую последовательность действий. Ошибка в одном шаге может привести к необходимости переделывать всю трассу. Я один раз решил сэкономить и не использовал гофру на коротком участке — в итоге при штукатурке кабель зажали, и пришлось всё вскрывать.
- Отключение питания (10 мин). Выключите соответствующий автомат в электрощитке. Проверьте отсутствие напряжения индикаторной отверткой на всех точках. Это базовое правило безопасности.
- Монтаж подрозетников (40 мин). Вставьте подрозетники в подготовленные отверстия. Выровняйте их по уровню и зафиксируйте гипсовой смесью или алебастром.
- Прокладка кабеля от щитка (30 мин). Проложите линию от распределительного щита до первого выключателя. Кабель должен идти в гофре.
- Связь между выключателями (40 мин). Проложите два перекидных провода (коммутационных) между первым и вторым проходным выключателем.
- Линия к светильнику (30 мин). От второго выключателя проведите кабель к точке установки лампы.

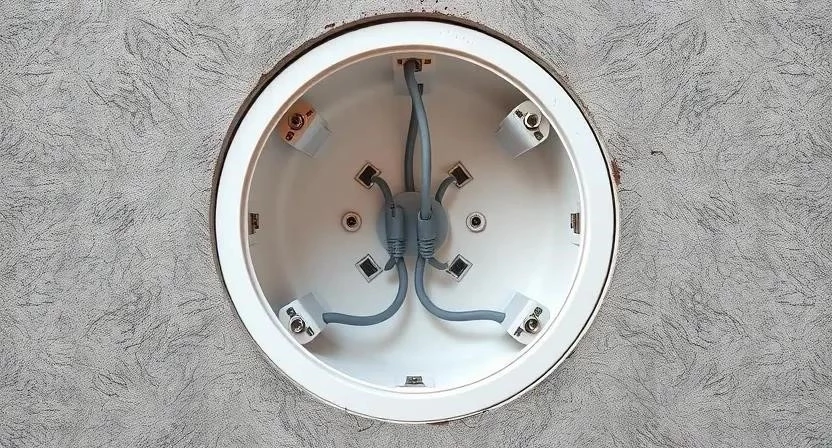

- Монтаж распределительной коробки (20 мин). Установите коробку в верхней части стены для соединения основных магистралей.
- Стриппинг проводов (15 мин). Зачистите концы кабелей на 10-12 мм. Используйте стриппер, чтобы не надрезать медную жилу.
- Подключение первого выключателя (20 мин). Подключите фазу из щитка к общей клемме и два перекидных провода к двум другим контактам.
- Подключение второго выключателя (20 мин). Соедините перекидные провода с соответствующими клеммами, а с общей клеммы отправьте фазу на светильник.
- Соединение в коробке (30 мин). Соберите все провода в распределительной коробке с помощью клеммников Wago.
- Подключение лампы (20 мин). Подсоедините фазный провод от выключателя и нулевой провод из сети к патрону светильника.
- Проверка цепи (10 мин). Включите автомат и проверьте, срабатывает ли свет с обеих клавиш.
- Финальная сборка (20 мин). Установите механизмы в подрозетники и закрепите декоративные рамки.
Важный нюанс: в проходной схеме фаза заходит на первый выключатель, затем два провода «перекидывают» ток на второй, и только оттуда фаза уходит на лампу. Ноль всегда идет напрямую к светильнику. Я заметил, что новички часто пытаются подать и фазу, и ноль на выключатель — так делать категорически нельзя, это приведет к короткому замыканию!
| Этап работ | Время (мин) | Особенность |
|---|---|---|
| Разметка и штробление | 120 | Использовать респиратор |
| Прокладка кабеля | 110 | Крепление гофры каждые 40 см |
| Коммутация (подключение) | 90 | Проверка затяжки винтов |
| Установка фурнитуры | 40 | Контроль уровня |
| Тестирование | 10 | Проверка обоих выключателей |
Технические нюансы и требования
При работе с пластиковыми элементами (гофрой, подрозетниками) следите за температурой в помещении. При сильном морозе пластик становится хрупким и может треснуть при изгибе. Если стены влажные после штукатурки, подождите полного высыхания (обычно 7-14 дней), прежде чем заделывать подрозетники финишным слоем. Это предотвратит появление трещин вокруг клавиш.
Я рекомендую использовать клеммники Wago вместо скруток. Скрутки со временем окисляются, особенно в местах с перепадами температур. Совместимость кабеля ВВГнг 3х1.5 и качественных клемм обеспечивает надежный контакт на десятилетия.
Типичные ошибки при монтаже
Даже опытные мастера иногда ошибаются. Вот список того, что чаще всего идет не так:
- Перепутали фазу с нулем в схеме — в итоге лампа может слегка светиться в выключенном состоянии;
- Использование тонкого провода (например, ПВС вместо ВВГнг) — это нарушение норм пожарной безопасности;
- Плохая затяжка винтов в клеммах выключателя — приводит к искрению и оплавлению пластика;
- Отсутствие заземления — если светильник имеет металлический корпус, это опасно;
- Монтаж кабеля без гофры в бетонных стенах — кабель можно повредить при последующем сверлении стены;
- Слишком глубокая установка подрозетника — механизм не фиксируется, и клавиша «проваливается».
Если вы обнаружили, что свет включается только с одной стороны, скорее всего, вы перепутали один из перекидных проводов с фазным. Исправить это можно, просто переставив провод в клемме выключателя.
Расчет стоимости реализации
Стоимость работ зависит от того, делаете ли вы всё сами или нанимаете электрика. Я рассчитал примерную смету для коридора длиной 7 метров.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, выключатели и т.д.) | 3500 | 3500 | 0 |
| Работа по штроблению и прокладке | 0 | 4000 | 4000 |
| Монтаж и подключение схемы | 0 | 2500 | 2500 |
| Расходные материалы (буры, диски) | 800 | 0 (входит в работу) | -800 |
| 4300 | 10000 | 5700 |
Эксплуатация и уход
После завершения монтажа и финишной отделки стен рекомендую через год проверить затяжку контактов в распределительной коробке. Медь имеет свойство «течь», и винтовые соединения могут ослабнуть. Срок службы качественных выключателей составляет 15-25 лет. К финишной отделке стен (покраске или обоям) можно приступать только после полного высыхания штукатурки вокруг подрозетников, чтобы избежать усадочных трещин.
Современные альтернативы
Если вы не хотите штробить стены, существуют более простые варианты:
- Беспроводные выключатели — работают по радиоканалу, требуют только одного главного модуля;
- Умные реле (Wi-Fi/Zigbee) — позволяют создать любую схему управления через приложение в смартфоне;
- Датчики движения — в сочетании с проходными клавишами создают максимальный комфорт (свет включается сам, когда вы входите в коридор).
Ответы на частые вопросы (FAQ)
Чем проходной выключатель отличается от перекрестного?
Проходной позволяет управлять светом из двух точек, а перекрестный — из трех и более. Перекрестный ставится всегда между двумя проходными.
Можно ли использовать обычный выключатель вместо проходного?
Нет, у обычного выключателя всего два контакта, а у проходного — три. Схема просто не будет работать.
Какой кабель лучше выбрать для коридора?
Однозначно ВВГнг 3х1.5. Он надежен, имеет заземляющую жилу и не поддерживает горение.
Можно ли подключить три выключателя на одну лампу?
Да, но для этого понадобятся два проходных выключателя по краям и один перекрестный посередине.
Что делать, если свет не включается с одного из концов?
Проверьте контакты на втором выключателе. Скорее всего, один из перекидных проводов отсоединился или был неправильно подключен.
Обязательно ли использовать распределительную коробку?
Технически можно обойтись без неё, соединяя провода в подрозетниках, но коробка упрощает обслуживание и поиск неисправностей.
Как выбрать надежный бренд выключателей?
Смотрите на материал контактов (лучше серебро или медь) и толщину пластика корпуса. Проверенные бренды имеют гарантию от 5 лет.
Можно ли ставить проходные выключатели в ванной?
Можно, но только модели с классом защиты IP44 и выше, чтобы влага не попала внутрь механизма.
