Монтаж радиореле позволяет организовать управление светом без штробления стен и прокладки новых кабелей. Среднее время установки в одной комнате составляет 3–5 часов, а затраты на базовый комплект оборудования начинаются от 2000 рублей. Такое дистанционное управление освещением существенно упрощает быт и позволяет добавить выключатели в любое место. Разберем детально, как реализовать эту задачу правильно.
Особенности подготовки к электромонтажу
Сложность работ оценивается как средняя. Мне потребовались базовые навыки работы с электрикой, чтобы не допустить короткого замыкания. Основное время уходит на аккуратную коммутацию проводов в тесном пространстве распределительной коробки. Лучше всего планировать монтаж на выходной день, когда в доме будет минимум людей, чтобы можно было спокойно обесточить нужную линию.
Подбор необходимых материалов

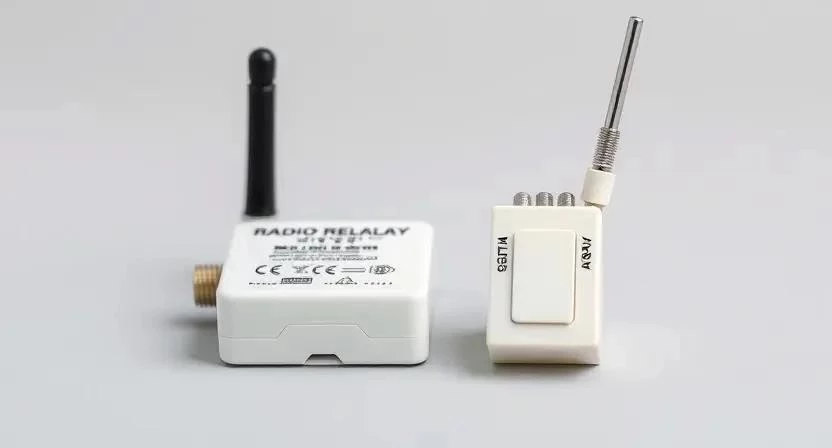

Для работы понадобится комплект из приемника и передатчика. Я всегда использую соединители Wago, потому что обычные скрутки в тесных коробках часто разбалтываются. Кроме того, потребуется кабель для подключения нагрузки и надежный крепеж.
- Радиореле-приемник (модуль управления)
- Беспроводной выключатель (передатчик)
- Кабель ВВГнг 3х1.5 для подключения ламп
- Клеммники Wago серии 221
- Двусторонний вспененный скотч для фиксации передатчика
- Саморезы по дереву или дюбель-гвозди 6х40
- Изолента ПВХ для дополнительной защиты
- Батарейки типа CR2032 для пульта
Примерные затраты на материалы представлены в таблице ниже.
| Наименование | Количество | Примерная цена | |
|---|---|---|---|
| Комплект радиореле (RX+TX) | 1 шт. | 1500 руб. | 1500 руб. |
| Клеммники Wago | 10 шт. | 20 руб. | 200 руб. |
| Кабель ВВГнг 3х1.5 | 5 м | 60 руб/м | 300 руб. |
| Крепежный набор | 1 компл. | 100 руб. | 100 руб. |
| Батарейки CR2032 | 2 шт. | 50 руб. | 100 руб. |
Инструментарий для установки

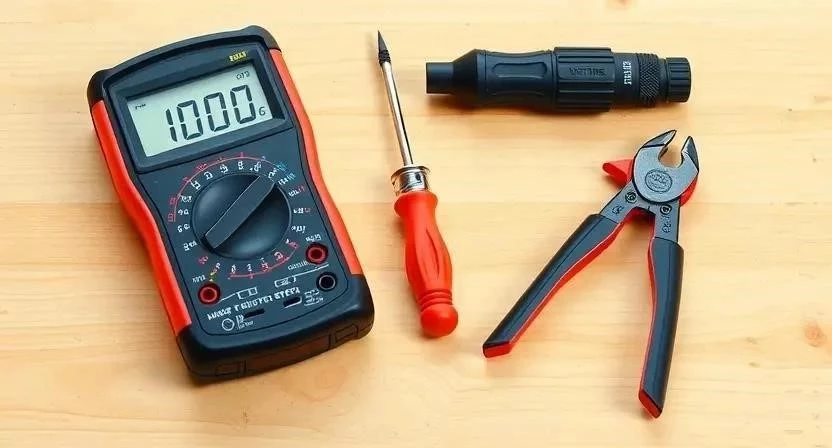

Качественный инструмент ускоряет процесс и гарантирует безопасность. Мультиметр обязателен для проверки отсутствия напряжения. Стриппер позволяет снимать изоляцию, не повреждая жилу кабеля, что критично для тонких проводов реле.
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Мультиметр | Замер напряжения и прозвонка цепей | Контролька |
| Индикаторная отвертка | Поиск фазного провода | Тестер напряжения |
| Стриппер | Снятие изоляции с проводов | Канцелярский нож |
| Пассатижи | Загиб проводов и обжим | Плоскогубцы |
| Изолента | Изоляция соединений | Термоусадка |
Если стриппера нет, можно использовать нож, но будьте предельно осторожны, чтобы не надрезать медь. Инструмент можно взять в аренду в строительном магазине или одолжить у знакомых мастеров.
Организация рабочего пространства
Первым делом обеспечьте свободный доступ к распределительным коробкам. Сдвиньте мебель от стен и застелите пол полиэтиленовой пленкой, чтобы строительная пыль не осела на коврах. Подготовьте устойчивую стремянку, если коробки расположены под потолком.
Подготовка электросети и поверхностей
Проверка целостности проводки — залог безопасности. Я использую индикаторную отвертку, коснувшись оголенного провода фазы, чтобы точно определить линию. Очистите места установки от пыли и старой штукатурки. Обязательно проверьте напряжение в сети мультиметром перед тем, как прикасаться к контактам.
Убедитесь, что точки подключения готовы: провода имеют достаточный запас длины (около 10-15 см) для удобного монтажа реле. Если провода слишком короткие, нарастите их с помощью клеммников Wago.
Технология монтажа радиореле по шагам
Процесс установки требует строгого соблюдения последовательности. Я один раз столкнулся с тем, что реле не срабатывало из-за слишком толстой бетонной стены, поэтому место установки приемника выбирал максимально открытым.
- Обесточивание сети. Выключите соответствующий автоматический выключатель в щитке. Проверьте отсутствие тока индикатором. (10 мин)

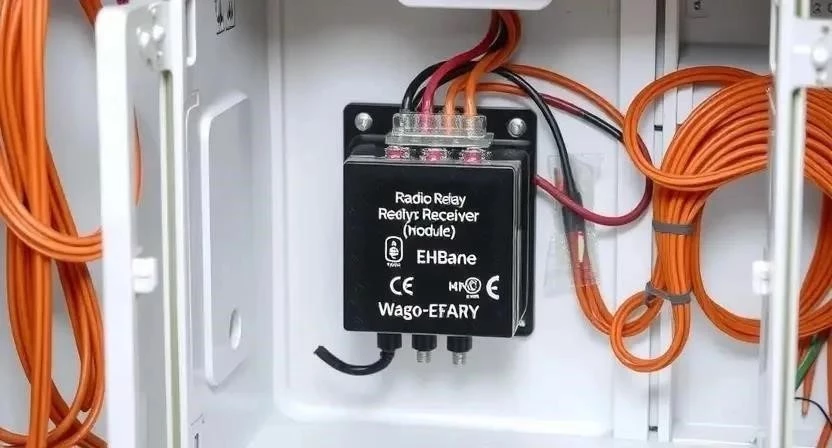

- Выбор места установки приемника. Разместите модуль в распределительной коробке или за фальш-панелью. (15 мин)
- Подключение питания к радиореле. Соедините фазу (L) и ноль (N) из сети с соответствующими входами питания реле. (20 мин)
- Подключение нагрузки. Подсоедините провода, идущие к лампам, к выходным контактам реле. (20 мин)
- Сопряжение передатчика с приемником. Нажмите кнопку обучения на реле, затем нажмите кнопку на беспроводном выключателе. (10 мин)
- Установка беспроводного выключателя. Закрепите передатчик на стене с помощью скотча или саморезов в удобном месте. (15 мин)
- Тестирование системы. Кратковременно подайте питание и проверьте срабатывание света при нажатии кнопки. (10 мин)
- Фиксация компонентов. Аккуратно уложите провода в коробке, чтобы они не передавливались крышкой. (20 мин)
- Проверка стабильности сигнала. Нажмите выключатель из разных точек комнаты, чтобы убедиться в отсутствии «слепых зон». (10 мин)
- Финальное включение. Закройте все коробки и включите автомат в электрощите. (5 мин)
| Этап | Время | Критическая точка контроля |
|---|---|---|
| Обесточивание | 10 мин | Отсутствие напряжения на всех жилах |
| Коммутация | 40 мин | Надежность зажима в клеммниках |
| Синхронизация | 10 мин | Световой индикатор подтверждения связи |
| Монтаж TX | 15 мин | Удобство доступа для пользователя |
| Тест | 20 мин | Отсутствие задержки сигнала |
Важно помнить про электробезопасность: работайте только в диэлектрических перчатках и используйте защитные очки при сверлении стен.
Технические нюансы и особенности работы
Радиосигнал затухает при прохождении через армированный бетон или металлические перекрытия. Если сигнал слабый, попробуйте вынести антенну реле чуть дальше из металлического корпуса. Температурный режим работы большинства модулей составляет от -20 до +60 градусов, что подходит для жилых помещений.
Будьте внимательны с диммируемыми лампами. Обычные радиореле работают по принципу «вкл/выкл» и не поддерживают регулировку яркости. Время срабатывания системы обычно составляет 0.1–0.5 секунды, что практически незаметно для глаза.
Типичные ошибки при установке
Новички часто путают полярность или подключают фазу на выход нагрузки. Я заметил, что дешевые китайские передатчики начинают «глючить» при падении заряда батарейки до 30%, поэтому рекомендую ставить качественные элементы питания сразу.
- Перегрузка реле по мощности (подключение слишком большого количества мощных ламп).
- Неправильный выбор частоты (помехи от соседних систем или Wi-Fi роутера).
- Отсутствие заземления на светильниках, что может вызвать наводки.
- Слишком плотная упаковка проводов в коробке, приводящая к перегреву.
- Использование некачественных соединителей, которые ослабевают со временем.
Чтобы исправить перегрузку, установите дополнительный силовой контактор, через который радиореле будет управлять мощной нагрузкой.
Расчет стоимости реализации
Сумма затрат зависит от выбранного бренда оборудования. Я сэкономил около 5000 рублей, выполнив монтаж самостоятельно, вместо вызова мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование | 2000 руб. | 2000 руб. | 0 руб. |
| Расходники | 500 руб. | 500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 4000 руб. | 4000 руб. |
| Настройка и тест | 0 руб. | 1000 руб. | 1000 руб. |
| 2500 руб. | 7500 руб. | 5000 руб. |
Эксплуатация и обслуживание системы
После завершения работ система требует минимального внимания. Раз в год я рекомендую проверять затяжку контактов в клеммниках, так как из-за перепадов температур металл может немного «гулять». Заменяйте батарейки в передатчиках превентивно раз в два года.
Соблюдайте правила эксплуатации: не допускайте попадания влаги в распределительные коробки и не перегружайте линию освещения дополнительными приборами.
Сравнение с альтернативными методами
Существует несколько способов сделать свет «умным». Радиореле — самый простой вариант, не требующий интернета.
- Wi-Fi реле: управление с телефона, но зависит от стабильности роутера.
- Zigbee системы: высокая надежность, но нужен специальный шлюз.
- Проводные умные выключатели: максимальная стабильность, но требуют полной замены проводки.
- Радиореле: работает автономно, дешево, легкий монтаж.
- Bluetooth модули: ограниченный радиус действия, подходят только для одной комнаты.
- KNX системы: профессиональный стандарт, очень дорого и сложно в установке.
- Механические диммеры: надежно, но нет дистанционного управления.
Ответы на частые вопросы (FAQ)
Какова реальная дальность сигнала? В пустом помещении до 50 метров, но через две бетонные стены расстояние сокращается до 10–15 метров.
Сколько ламп можно подключить к одному реле? Ориентируйтесь на максимальный ток реле (обычно 10А). Для светодиодных ламп это может быть до 20–30 штук, но лучше оставить запас 20% по мощности.
Можно ли управлять светом с телефона? Обычное радиореле этого не позволяет. Для такой функции нужно покупать Wi-Fi или Zigbee модули.
Безопасно ли это для детей? Да, так как все силовые части скрыты в коробках, а беспроводной выключатель работает на безопасном напряжении батарейки.
Что будет при скачке напряжения? Дешевые реле могут сгореть. Я рекомендую установить в электрощит реле напряжения для защиты всей квартиры.
