Установка силового оборудования требует точного расчета нагрузки на электросеть. Ошибка в выборе сечения кабеля или мощности розетки приводит к перегреву контактов и риску пожара. Обычно монтаж одной точки занимает от 3 до 6 часов, а стоимость базового комплекта материалов начинается от 1500 рублей. Чтобы понять, как выбрать розетку для кондиционера и бойлера, нужно учитывать суммарную мощность приборов и нормы ПУЭ.
Подготовительный этап и оценка ресурсов
Сначала я оцениваю суммарную мощность всех приборов, которые будут работать на одной линии. Для бойлера и кондиционера лучше всего делать отдельные ветки от щитка. Это исключает перегрузку сети при одновременном включении ТЭНа и компрессора. Базовые навыки электромонтажа помогут сэкономить, но если вы никогда не работали с напряжением 220В, лучше вызвать профи. Я считаю, что безопасность важнее копеечной экономии.

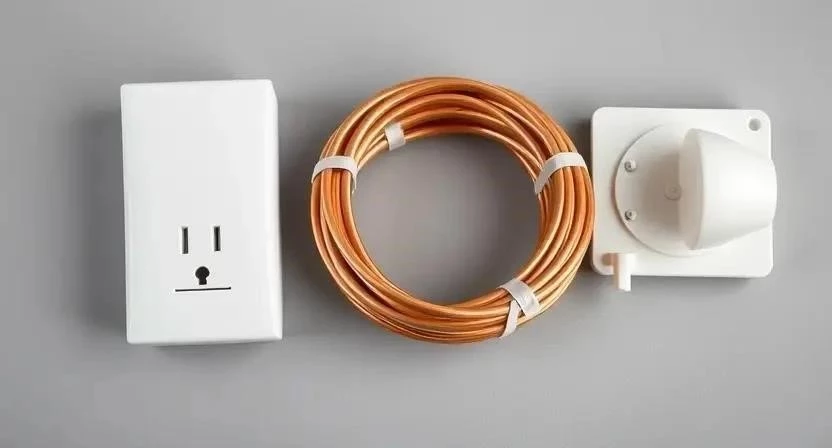

Комплектующие для монтажа
Для качественного электромонтажа я использую только сертифицированные товары. Основной упор делаю на медный кабель ВВГнг, так как он не поддерживает горение. Покупать всё лучше в специализированных строительных магазинах, чтобы избежать подделок с заниженным сечением жил.
- Кабель ВВГнг 3х2.5 (медный, негорючий)
- Розетка с заземлением на 16А (IP44 для ванной, IP20 для комнаты)
- Подрозетник (пластиковый, стандартный или глубокий)
- Автоматический выключатель на 16А
- Клеммы WAGO для надежного соединения
- Монтажная коробка (если есть разветвление)
- Гофра ПВХ для защиты кабеля
- Дюбель-хомуты для фиксации провода
- Изолента ПВХ или термоусадка
| Наименование | Количество (на 1 точку) | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 5-10 метров | 80 руб/м | 400-800 руб. |
| Розетка 16А | 1 шт. | 350 руб. | 350 руб. |
| Подрозетник | 1 шт. | 60 руб. | 60 руб. |
| Автомат 16А | 1 шт. | 400 руб. | 400 руб. |
| Расходники (клеммы, дюбели) | комплект | 200 руб. | 200 руб. |

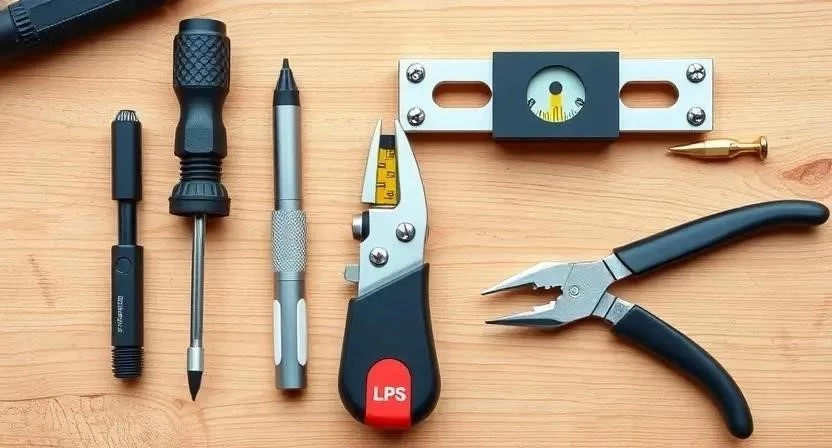

Инструментарий электромонтажника
Правильный инструмент сокращает время работы в два раза. Я всегда проверяю исправность перфоратора перед началом штробления. Стриппер позволяет зачистить жилу, не повредив саму медь, что критически важно для надежного контакта в зажимах розетки.
- Индикаторная отвертка — проверка наличия напряжения
- Стриппер — быстрая зачистка изоляции кабеля
- Перфоратор — создание штроб и отверстий под подрозетник
- Уровень — установка розетки строго горизонтально
- Пассатижи — обрезка и загибка проводов
- Набор отверток (крестовая, плоская) — затяжка винтов
- Рулетка — точная разметка мест установки
Организация рабочего пространства
Работа начинается с обеспечения полного доступа к электрическому щитку. Я первым делом отключаю соответствующий автомат или общий рубильник. Полы и мебель обязательно накрываю плотной пленкой, так как бетонная пыль забивается во все щели. Лишние предметы выношу из комнаты, чтобы они не мешали свободному перемещению с инструментом.
Работа с основанием
Разметка места установки производится с учетом габаритов прибора. Я использую уровень, чтобы розетка не висела криво. После этого приступаю к штроблению стен под кабель. Однажды я забыл проверить глубину подрозетника, и розетка просто не влезла в стену — пришлось переделывать всё заново. Поэтому я всегда замеряю глубину посадочного места до фиксации.
После установки подрозетника и прокладки кабеля поверхность обязательно грунтуется. Это нужно для того, чтобы штукатурка лучше прилипла к бетону и не отвалилась через месяц.
Технология установки по шагам
Монтаж выполняю строго по регламенту. Каждый этап имеет свое время выполнения, которое зависит от сложности стен.
- Расчет мощности. Считаю суммарную нагрузку (кВт) и подбираю автомат. (15 мин)
- Подбор сечения кабеля. Для бойлера и кондиционера выбираю ВВГнг 3х2.5. (10 мин)
- Выбор типа розетки. В ванную беру влагозащищенную с крышкой IP44. (10 мин)
- Прокладка кабеля. Тяну линию от щитка до точки установки в гофре. (1-2 часа)
- Монтаж подрозетника. Фиксирую коробку в стене на гипс или алебастр. (30 мин)
- Зачистка жил. Снимаю изоляцию с концов кабеля на 10-12 мм. (10 мин)
- Подключение заземления. Желто-зеленый провод подключаю к центральному контакту. (10 мин)
- Подключение фазы и нуля. Синий провод — к нулю, коричневый/белый — к фазе. (15 мин)
- Фиксация розетки. Затягиваю лапки или винты, фиксируя механизм в стене. (15 мин)
- Установка автомата. Монтирую защитный выключатель в распределительный щит. (30 мин)
- Проверка напряжения. С помощью индикатора проверяю наличие тока в розетке. (5 мин)
- Тестовый запуск. Включаю технику и слежу за отсутствием нагрева розетки. (20 мин)
| Этап | Инструмент | Время выполнения |
|---|---|---|
| Разметка и штробление | Перфоратор, уровень | 2-3 часа |
| Прокладка кабеля | Гофра, дюбель-хомуты | 1.5 часа |
| Установка подрозетника | Шпатель, алебастр | 40 мин |
| Подключение контактов | Отвертка, стриппер | 30 мин |
| Финальная проверка | Индикаторная отвертка | 20 мин |
Технические тонкости и нормы

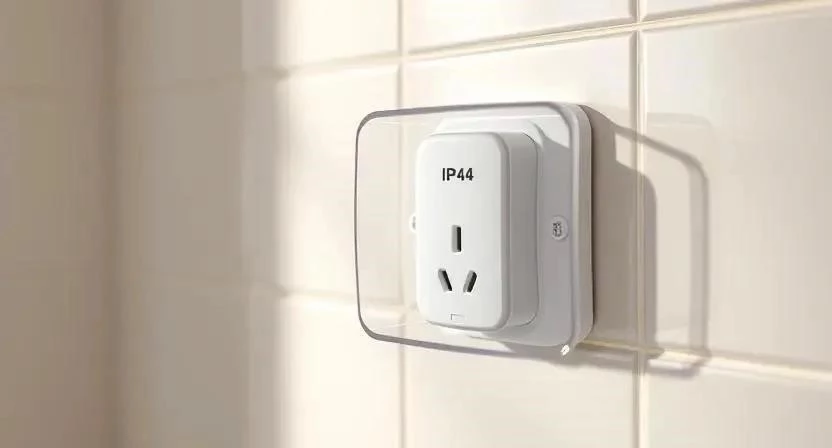

В ванной комнате влажность играет решающую роль. Здесь я устанавливаю розетки только с классом защиты IP44 и выше. Заземление обязательно — без него корпус бойлера может оказаться под напряжением при пробое ТЭНа. Также важно следить за совместимостью: на кабель сечением 2.5 мм² я ставлю автомат на 16А. Если поставить автомат на 25А, кабель может расплавиться раньше, чем сработает защита.
Типичные промахи новичков
Самая опасная ошибка — использование тонкого провода (например, 1.5 мм²). При длительной работе бойлера такой кабель перегревается. Я однажды видел, как дешевый пластик розетки буквально потек от нагрузки, потому что контакты были плохо затянуты. Также часто ставят розетку слишком близко к крану или душевой лейке, что категорически запрещено ПУЭ.
Чтобы исправить такие ошибки, нужно полностью заменить проводку от щитка и установить качественную фурнитуру из термостойкого пластика.
Финансовая сторона вопроса
Стоимость работ зависит от того, делаете вы это сами или нанимаете мастера. Самостоятельный монтаж экономит деньги, но требует покупки инструмента.
| Характеристика | Значение | Что означает |
|---|---|---|
| Мощность до 3.5 кВт | Кабель 2.5 мм² | Оптимальный стандарт |
| Автомат 16А | Защита сети | Отсекает ток при перегрузке |
| Класс IP44 | Влагозащита | Для использования в ванной |
| Медь (ВВГнг) | Материал жилы | Высокая проводимость, безопасность |
| Заземление | Третий провод | Защита от удара током |
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1500 руб. | 1500 руб. | 0 руб. |
| Работа | 0 руб. | 3000-5000 руб. | 3000-5000 руб. |
| Инструмент (аренда) | 500 руб. | 0 руб. | -500 руб. |
| 2000 руб. | 4500-6500 руб. | 2500-4500 руб. |
Эксплуатация и обслуживание
После завершения всех работ я рекомендую через полгода проверить затяжку винтовых контактов. Медь имеет свойство «течь», и соединение может ослабнуть. В пиковые нагрузки (например, когда кондиционер работает на максимальном охлаждении в жару) стоит потрогать пластиковую панель розетки — она не должна быть горячей. Качественные комплектующие служат 15-20 лет при правильном подборе мощности.
Другие способы подключения
Существуют альтернативы стандартной розетке. Я часто предлагаю прямое подключение техники через клеммную коробку. Это надежнее, так как исключается лишний узел (вилка-розетка), где чаще всего происходит перегрев. Также можно использовать силовые разъемы, но они громоздки и не всегда эстетичны.
Сравнение методов:
- Розетка: удобно переставлять прибор, но есть риск перегрева контактов.
- Клеммная коробка: максимальная надежность, но сложнее демонтировать технику.
- Силовой разъем: высокая мощность, но занимает много места.
Ответы на частые вопросы
- Можно ли одну розетку на два прибора? Нет, бойлер и кондиционер — мощные потребители, им нужны отдельные линии.
- Какой автомат ставить на бойлер? Оптимально 16А при сечении кабеля 2.5 мм².
- Можно ли использовать удлинитель? Категорически нет, дешевые удлинители плавятся под нагрузкой бойлера.
- Какое сечение провода для кондиционера 3.5 кВт? Только 2.5 мм², медный кабель.
- Нужно ли заземление? Да, это обязательное требование безопасности для всех приборов с металлическим корпусом.
- Поможет ли IP20 в ванной? Нет, для влажных зон нужна защита не ниже IP44.
- Можно ли использовать алюминий? Нет, современный стандарт — только медь (ВВГнг).
- Что делать, если розетка греется? Немедленно выключить прибор и подтянуть контакты или заменить розетку.
Меры безопасности:
При работе обязательно используйте диэлектрические перчатки и очки для защиты глаз от бетонной крошки. Никогда не работайте под напряжением! Перед любым касанием проводов проверяйте их индикаторной отверткой. В ванных комнатах используйте УЗО (устройство защитного отключения) для мгновенного обесточивания сети при утечке тока.
