Прокладка электрики в бетонных перекрытиях считается одной из самых трудоемких задач при ремонте. В среднем, установка одной точки занимает от 1.5 до 3 часов чистого рабочего времени, а стоимость услуг профессионального электрика начинается от 600 рублей за одно отверстие. Встраиваемые розетки в бетонную стену: пошаговый монтаж и секреты установки позволяют создать эстетичный интерьер без лишних проводов. Правильный подход к этому процессу гарантирует долговечность сети и безопасность жильцов.
Особенности подготовки к работе в бетоне
Работа с бетоном требует не только физической выносливости, но и базовых знаний электротехники. Я рекомендую проводить монтаж на этапе «черновых» работ, когда стены еще не выровнены штукатуркой. Это значительно упрощает штробление и позволяет избежать лишнего мусора в чистовом помещении. Сложность заключается в высокой плотности материала и наличии стальной арматуры, которая может затупить даже дорогую коронку.
Я однажды столкнулся с ситуацией, когда решил сэкономить и использовал обычное сверло вместо коронки для подрозетника. В итоге потратил четыре часа на одно отверстие и сжег два сверла. С тех пор я использую только специализированный инструмент для алмазного бурения.
Перечень необходимых материалов
Для качественного монтажа важно подобрать совместимые компоненты. Основным требованием к кабелю является пожаробезопасность и устойчивость к изгибам.
- Кабель ВВГнг-LS 3×2.5 (для розеток)
- Подрозетники для бетона (пластиковые, с зажимами)
- Гипсовая смесь или алебастр для быстрой фиксации
- Гофрированная труба ПВХ (диаметром 16-20 мм)
- Дюбель-хомуты для крепления гофры
- Грунтовка глубокого проникновения
- Финишная шпаклевка для заделки штроб
- Изолента или термоусадочные трубки
| Наименование материала | Расход на 1 точку | Примерная цена |
|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | 3-5 метров | 60-90 руб/м |
| Подрозетник | 1 шт. | 40-80 руб. |
| Алебастр/Гипс | 0.5 кг | 20-40 руб. |
| Гофра ПВХ | 3-5 метров | 15-25 руб/м |
| Грунтовка | 0.1 л | 10-20 руб. |

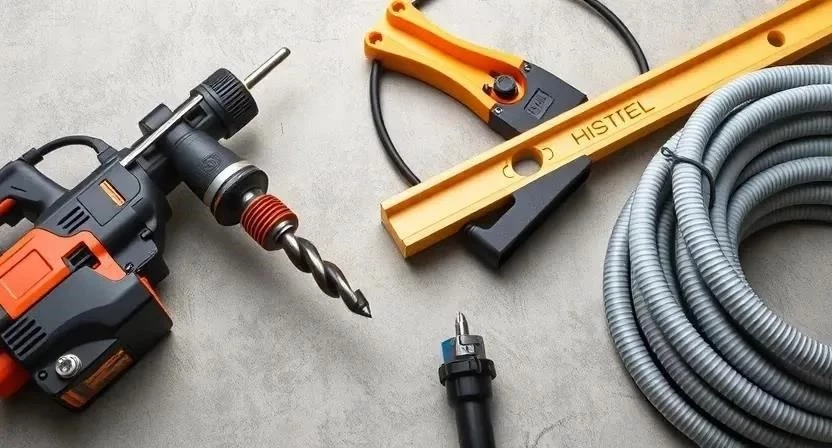

Инструментарий для электромонтажа
Бетон не прощает ошибок в выборе инструмента. Для работы потребуется мощное оборудование, которое можно взять в аренду, если вы не планируете заниматься ремонтом профессионально.
- Перфоратор с режимом удара и сверления
- Штроборез с подключенным пылесосом
- Алмазная коронка по бетону (диаметр 68 мм)
- Строительный уровень (спиртовой или лазерный)
- Набор диэлектрических отверток
- Стриппер для зачистки изоляции кабеля
- Рулетка и карандаш для разметки
| Инструмент | Функция | Рекомендуемый тип/мощность |
|---|---|---|
| Перфоратор | Сверление отверстий | SDS-plus, от 800 Вт |
| Штроборез | Создание каналов для кабеля | С двумя дисками, от 1500 Вт |
| Пылесос | Сбор бетонной пыли | Строительный, от 1200 Вт |
| Коронка | Вырезание отверстия под коробку | Алмазное напыление, 68 мм |
| Уровень | Выравнивание подрозетника | Пузырьковый, 40-60 см |
Организация рабочего пространства
Бетонная пыль проникает везде, поэтому подготовка помещения критична. Сначала я полностью освобождаю комнату от мебели или плотно укрываю ее полиэтиленовой пленкой. Пол застилаю плотным картоном или оргалитом, чтобы тяжелые куски бетона не оставили сколов на стяжке.
Для вентиляции открываю окна и ставлю промышленный вентилятор. Если работа идет в квартире, обязательно закрываю двери в соседние комнаты скотчем и пленкой. Весь строительный мусор собираю в плотные мешки сразу после каждого этапа штробления, чтобы не загромождать проходы.
Разметка и анализ стены
Перед тем как коснуться стены инструментом, нужно составить точную схему. Я всегда использую лазерный уровень, чтобы все розетки в комнате находились на одной горизонтальной линии. Стандартная высота для общих розеток — 30 см от чистового пола, для выключателей — 90 см.
Обязательно проверяю стену на наличие скрытой арматуры с помощью магнитного детектора. Если попасть в стальной прут, коронка может заклинить или просто сгореть. Я заметил, что в панельных домах арматура часто идет вертикально, поэтому штробы лучше прокладывать строго вертикально или горизонтально, избегая диагоналей.
После разметки поверхность очищаю от старой краски или отслоившейся штукатурки. Готовность к штроблению проверяю простым нажатием: если поверхность монолитная и не крошится, можно приступать к сверлению.
Технология монтажа по этапам
Для работы используйте средства защиты: респиратор класса FFP2, защитные очки и плотные перчатки. Работа с бетоном создает огромное количество мелкодисперсной пыли, которая опасна для легких.
- Разметка (20-30 мин). Наношу оси центров розеток и линии будущих штроб.
- Сверление под подрозетники (30-60 мин). Использую алмазную коронку. Сверлю на средних оборотах, чтобы не перегреть инструмент.
- Штробление каналов (1-2 часа). Прорезаю две параллельные линии штроборезом, затем выбиваю середину перфоратором.
- Очистка (20 мин). Тщательно выдуваю пыль из каналов и отверстий с помощью строительного пылесоса или компрессора.
- Прокладка кабеля (30-40 мин). Укладываю кабель ВВГнг-LS в гофру и затягиваю ее в штробы.

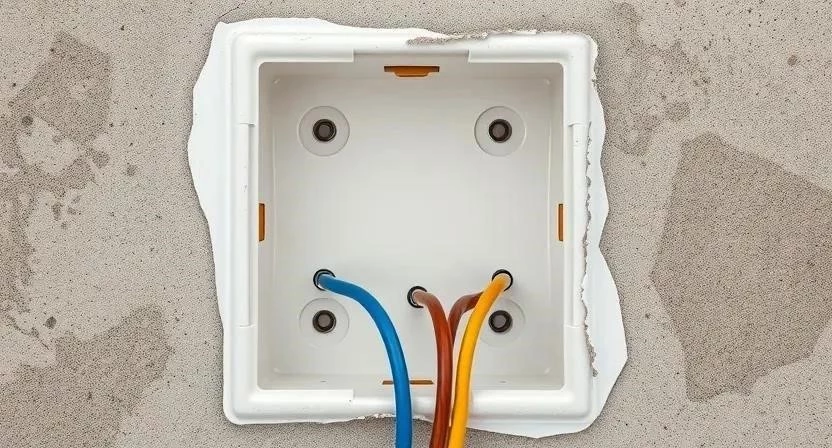

- Установка коробок (15-20 мин). Вставляю подрозетник в отверстие.
- Выравнивание (10 мин). С помощью уровня выставляю коробку строго перпендикулярно стене.
- Фиксация (15 мин). Замешиваю алебастр до состояния густой сметаны и заполняю пространство вокруг подрозетника.
- Контроль глубины (5 мин). Проверяю, чтобы край коробки был вровень с будущей плоскостью стены.
- Заделка штроб (40-60 мин). Наношу грунтовку валиком в два слоя с интервалом 2 часа, затем заполняю каналы штукатуркой.
- Монтаж механизмов (20 мин). Подключачаю провода к клеммам розетки, зажимаю их винтами.
- Тестирование (15 мин). Проверяю наличие напряжения с помощью индикаторной отвертки или мультиметра.
| Этап | Инструмент | Время выполнения |
|---|---|---|
| Разметка | Лазерный уровень, рулетка | 30 мин |
| Сверление | Перфоратор, коронка | 60 мин |
| Штробление | Штроборез, пылесос | 120 мин |
| Монтаж кабеля | Стриппер, гофра | 40 мин |
| Фиксация коробок | Алебастр, шпатель | 30 мин |
Технические тонкости и нормы
При работе с алебастром помните, что он застывает очень быстро — буквально за 5-10 минут. Поэтому замешивайте его маленькими порциями. Влажность бетона также влияет на адгезию: если стена слишком сухая, гипс может «отскочить» через время, поэтому предварительное грунтование обязательно.
Соблюдайте нормы ПУЭ: кабель должен идти строго вертикально или горизонтально. Никаких диагоналей через всю комнату! Это нужно для того, чтобы при будущем монтаже полки или картины вы не просверлили провод. Расстояние от края стены до розетки должно быть не менее 10 см.
Типичные промахи новичков
Самая частая ошибка — неправильная глубина установки подрозетника. Если утопить его слишком глубоко, вы не сможете закрепить декоративную панель, и розетка будет «гулять». Если установить слишком мелко — коробка будет выпирать, и стена получится кривой.
Я видел случаи, когда люди использовали монтажную пену вместо гипса для фиксации коробок. Это грубая ошибка: пена расширяется и выдавливает подрозетник, а закрепить механизм в ней практически невозможно.
- Установка подрозетника слишком глубоко в стену.
- Пережим кабеля при затягивании дюбель-хомутов.
- Отсутствие заземления (использование двухжильного кабеля вместо трехжильного).
- Использование некачественного, тонкого кабеля, который греется под нагрузкой.
- Забытая очистка штроб от крошки, что приводит к пустотам в штукатурке.
Смета и финансовые расчеты
Стоимость монтажа сильно зависит от того, делаете ли вы это сами или нанимаете бригаду. Основная экономия при самостоятельном выполнении идет за счет оплаты работы, но приходится тратиться на аренду дорогого инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) |
|---|---|---|
| Материалы на 1 точку | 250 | 250 |
| Аренда инструмента/сутки | 1500 | 0 |
| Работа мастера (1 точка) | 0 | 700 |
| Расходники (диски, сверла) | 400 | 0 |
| 700 | 950 |
Эксплуатация и проверка системы
После завершения всех отделочных работ и установки декоративных панелей, я рекомендую провести контрольный замер напряжения. Скрытые элементы в бетоне служат десятилетиями, если был использован качественный кабель ВВГнг-LS. Однако раз в несколько лет стоит проверить затяжку винтовых клемм в розетках, так как из-за температурных расширений контакты могут ослабнуть.
Срок службы правильно установленного подрозетника в бетоне практически неограничен, так как он защищен слоем штукатурки и бетона от внешних воздействий.
Другие способы установки розеток
Если штробление бетона кажется слишком сложным или запрещено (например, в несущих стенах с плотной арматурой), существуют альтернативы:
- Накладной монтаж: розетки устанавливаются в специальные накладные коробки, провода идут в кабель-каналах. Это быстро, но неэстетично.
- Кабельные каналы: пластиковые короба, которые приклеиваются к стене. Подходят для офисов или гаражей.
- Монтаж в гипсокартон: установка в перегородки происходит в разы быстрее с помощью специальных подрозетников с «ушками».
Скрытый монтаж в бетон — самый надежный и красивый вариант, хотя и самый дорогой по трудозатратам.
Ответы на частые вопросы
Какой кабель выбрать для розеток?
Однозначно ВВГнг-LS сечением 3×2.5 мм². Он не поддерживает горение, имеет низкое дымовыделение и выдерживает стандартную нагрузку розеточных групп.
Можно ли использовать пену вместо гипса?
Нет, пена не обеспечивает жесткой фиксации и может деформировать подрозетник. Используйте алебастр или гипсовую штукатурку.
Как сверлить армированный бетон?
Только алмазными коронками. Обычные победитовые сверла сгорают при первом же контакте с арматурой.
Нужна ли гофра в бетонной стене?
Да, гофра защищает кабель от агрессивного воздействия щелочи в бетоне и позволяет заменить проводку без демонтажа стены в будущем.
Что делать, если подрозетник ушел глубже стены?
Если зазор небольшой, можно использовать специальные проставочные кольца или добавить слой штукатурки на дно отверстия перед установкой.
Как проверить проводку перед заделкой штроб?
С помощью мультиметра или прозвонки. Убедитесь, что нет короткого замыкания и все жилы дошли до своих точек.
Можно ли штробить несущие стены?
Глубокое горизонтальное штробление несущих стен запрещено ПУЭ и строительными нормами, так как это ослабляет конструкцию здания. Допускаются только вертикальные штробы малой глубины.
