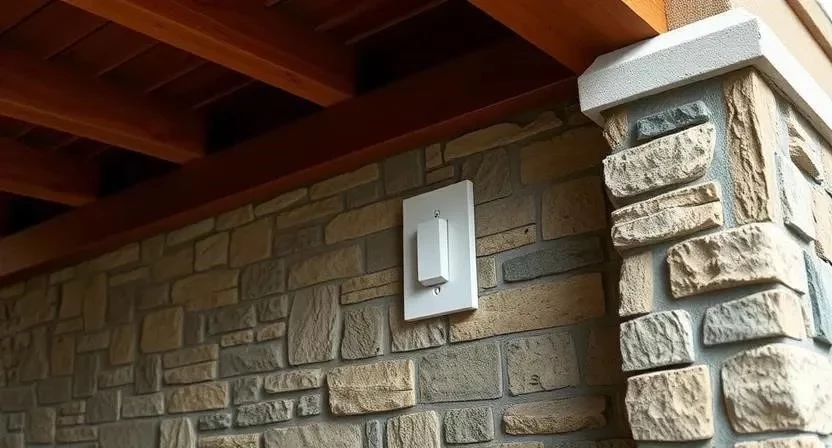

Монтаж освещения на террасе или крыльце требует особого подхода к электробезопасности. Обычно такая работа занимает от 3 до 6 часов и обходится в 3000–7000 рублей за одну точку. Установка выключателя на улице под навесом своими руками возможна при наличии базовых навыков работы с сетью 220В. Правильный выбор компонентов гарантирует защиту от короткого замыкания и долговечность системы.
Основы электромонтажа перед стартом
Электромонтаж на открытом воздухе считается работой средней сложности. Потребуется понимание принципа работы фазы и нуля. Главное требование — полное обесточивание линии перед началом любых манипуляций. Безопасность при работе с напряжением 220В исключает любые ошибки в изоляции. Я всегда проверяю отсутствие тока индикатором, даже если автомат уже выключен. Это простое правило спасает от случайных ударов током.
Подбор необходимых материалов

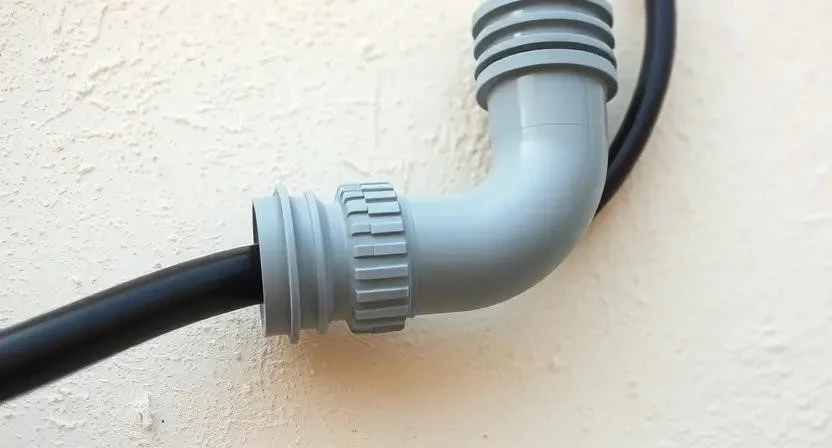

Для уличных работ подходят только компоненты с повышенной защитой. Обычные домашние изделия быстро окислятся из-за влажности. Рекомендую использовать кабель ВВГнг с сечением 1.5 или 2.5 мм², так как он не поддерживает горение. Для защиты проводки от ультрафиолета и механических повреждений обязательна гофротруба из ПВХ.

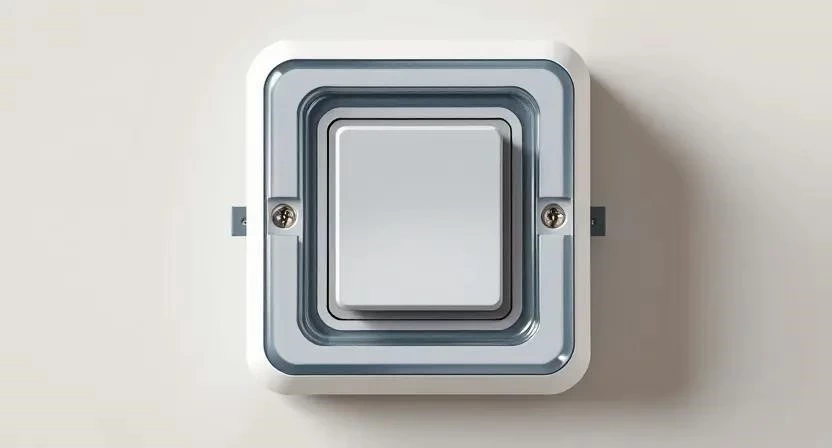

- Влагозащищенный выключатель (IP44 или выше)
- Кабель ВВГнг 3х1.5
- Гофрированная труба ПВХ
- Герметичный подрозетник
- Клеммники WAGO или винтовые
- Силиконовый герметик
- Дюбель-гвозди для пластиковых креплений
- Изолента ПВХ
Расход материалов зависит от расстояния до ближайшего щитка.
| Наименование | Количество | Расход на точку | Ориентировочная цена |
|---|---|---|---|
| Выключатель IP54 | 1 шт. | 1 шт. | 600–1500 руб. |
| Кабель ВВГнг 3х1.5 | 10–20 м | по длине трассы | 60–100 руб./м |
| Гофротруба 20 мм | 10–20 м | по длине трассы | 20–40 руб./м |
| Подрозетник уличный | 1 шт. | 1 шт. | 150–300 руб. |
| Клеммы WAGO | 3–5 шт. | 1 комплект | 100–200 руб. |

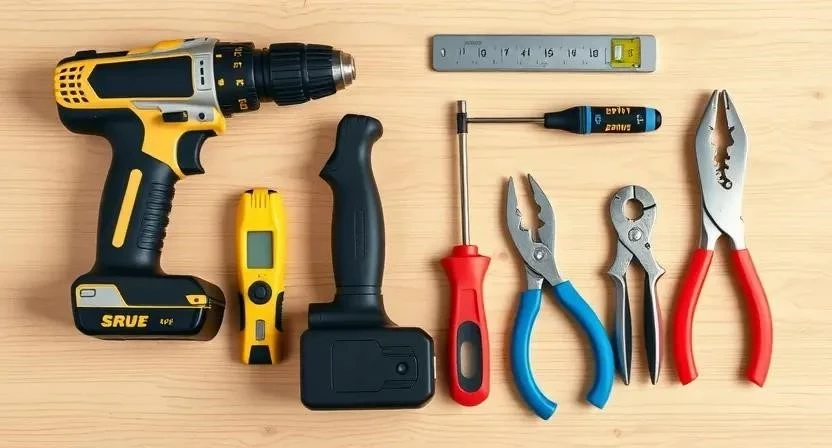

Инструментарий для монтажа
Качественный инструмент ускоряет процесс и исключает брак. Перфоратор необходим для работы с бетоном или кирпичом. Стриппер позволяет зачищать жилы кабеля, не повреждая саму медную сердцевину. Индикатором напряжения я проверяю линию на каждом этапе. Плоскогубцы и отвертки должны быть с изолированными ручками.
| Инструмент | Назначение | Статус |
|---|---|---|
| Перфоратор | Сверление отверстий в стене | Аренда/Купить |
| Стриппер | Снятие изоляции с кабеля | Купить |
| Индикаторная отвертка | Проверка наличия напряжения | Купить |
| Уровень | Выравнивание подрозетника | Купить |
| Пассатижи/Плоскогубцы | Загиб и обрезка проводов | Купить |
Организация рабочего пространства
Зону под навесом нужно предварительно очистить от пыли и лишнего мусора. Важно обеспечить свободный доступ к электрощитку, чтобы быстро отключить питание. Если естественного света недостаточно, используйте переносной прожектор. Окружающие поверхности, особенно пол, стоит прикрыть пленкой, чтобы бетонная крошка не въелась в покрытие.
Подготовка поверхности стены
Сначала очистите стену от грязи и старой краски. Разметьте точку установки выключателя и проложите трассу для гофры. Перед сверлением обязательно проверьте стену на наличие скрытой проводки или труб. Я однажды чуть не пробил водопроводную трубу, потому что забыл посмотреть схему коммуникаций. Если стена сильно крошится, нанесите грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это укрепит поверхность и улучшит адгезию герметика.
Пошаговый процесс установки
Соблюдайте строгую последовательность действий. Работа с электрикой не терпит спешки.
- Обесточивание (10 мин). Выключите соответствующий автомат в щитке. Проверьте отсутствие напряжения индикатором на всех проводах.
- Сверление (30 мин). Просверлите отверстие под подрозетник и сделайте отверстия для креплений гофротрубы через каждые 50 см.
- Монтаж подрозетника (20 мин). Вставьте коробку в отверстие. Используйте уровень, чтобы выключатель не висел криво. Зафиксируйте его на раствор или дюбели.
- Прокладка гофры (40 мин). Протяните гофротрубу от щитка к месту установки. Закрепите её стяжками или клипсами.
- Заводка кабеля (30 мин). Протяните ВВГнг сквозь гофру. Оставьте запас провода около 15 см в коробке для удобного подключения.
- Подключение (20 мин). Зачистите концы жил. Подсоедините фазу к выключателю, а от него — нагрузку на светильник. Используйте клеммники для надежного контакта.
- Фиксация механизма (15 мин). Аккуратно уложите провода в подрозетник. Закрепите механизм выключателя винтами.
- Установка крышки (10 мин). Наденьте защитную декоративную клавишу. Убедитесь, что уплотнительная резинка прилегает плотно.
- Герметизация (20 мин). Обработайте стыки подрозетника со стеной силиконом. Это предотвратит попадание влаги внутрь коробки.
- Тестирование (10 мин). Включите автомат. Проверьте работу выключателя. Убедитесь, что нет искрения или запаха гари.
При монтаже обязательно используйте перчатки и защитные очки. Если работаете с бетоном, наденьте респиратор. Проветривайте зону при использовании силикона.
Технические нюансы и стандарты
Степень защиты IP определяет, насколько устройство защищено от среды. IP44 подходит для мест, где возможны брызги. IP54 защищает от пыли и сильных струй воды. Для очень влажных зон выбирайте IP65. Учитывайте, что на улице материалы подвержены температурному расширению. Силиконовый герметик сохнет в среднем 24 часа, в это время нельзя эксплуатировать систему. ПВХ-гофра полностью совместима с кабелем ВВГнг, что обеспечивает надежную изоляцию.
Типичные ошибки новичков
Многие пытаются сэкономить, используя обычные комнатные выключатели. Я видел, как у соседа такой прибор сгорел после первого же сильного дождя из-за конденсата. Также недопустимо прокладывать кабель без гофры — изоляция быстро треснет под солнцем.
- Использование внутренних выключателей вместо влагозащищенных.
- Отказ от использования гофротрубы для защиты кабеля.
- Выбор слишком тонкого сечения провода (менее 1.5 мм²).
- Отсутствие заземления в цепи освещения.
- Слишком сильная затяжка винтов, приводящая к повреждению медной жилы.
Расчет затрат на монтаж
Стоимость зависит от выбранного бренда оборудования. Бюджетные варианты из Китая стоят дешевле, но служат меньше. Премиальные европейские серии гарантируют защиту на десятилетия.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 3500 | 3500 | 0 |
| Работа | 0 | 2500–4000 | 2500–4000 |
| Инструмент (расходники) | 500 | 0 | -500 |
| 4000 | 6000–7500 | 2000–3500 |
Эксплуатация и уход
Раз в год проверяйте плотность прилегания защитной крышки. Со временем резиновые уплотнители могут пересохнуть и потрескаться. Осмотрите изоляцию кабеля в местах ввода в коробку. Качественные уличные компоненты служат от 10 до 15 лет при условии правильного монтажа и защиты от прямых солнечных лучей.
Альтернативные способы управления светом
Если не хочется штробить стены, можно рассмотреть другие варианты. Современные технологии позволяют автоматизировать освещение без лишних проводов.
- Беспроводные выключатели на радиоканале.
- Датчики движения (срабатывают при появлении человека).
- Фотореле (включают свет автоматически в сумерках).
- Умные реле с управлением через смартфон.
- Сенсорные выключатели с защитой IP67.
- Таймеры включения/выключения.
- Голосовое управление через умную колонку.
Ответы на частые вопросы
Можно ли ставить выключатель без навеса?
Да, но только если устройство имеет степень защиты IP65 и выше, а кабель заведен снизу через герметичный ввод.
Какой кабель лучше выбрать?
Оптимальный вариант — ВВГнг-LS 3х1.5. Он огнестойкий и имеет малодымную изоляцию.
Нужно ли ставить УЗО для уличного света?
Обязательно. УЗО (устройство защитного отключения) сработает при утечке тока, что предотвратит удар током при повреждении изоляции на улице.
Как правильно выбрать IP-рейтинг?
Первая цифра — защита от пыли, вторая — от воды. Для навеса достаточно IP44, для открытых стен — IP54 или IP65.
Можно ли использовать обычную изоленту?
Для временной фиксации — да, но для основных соединений используйте клеммники и герметичные коробки.
Что делать, если стена из дерева?
В деревянных домах кабель прокладывается строго в металлической трубе или негорючей гофре с частым креплением.
Нужно ли заземлять выключатель?
Сам пластиковый выключатель заземлять не нужно, но заземляющий провод в кабеле должен идти к светильнику.
