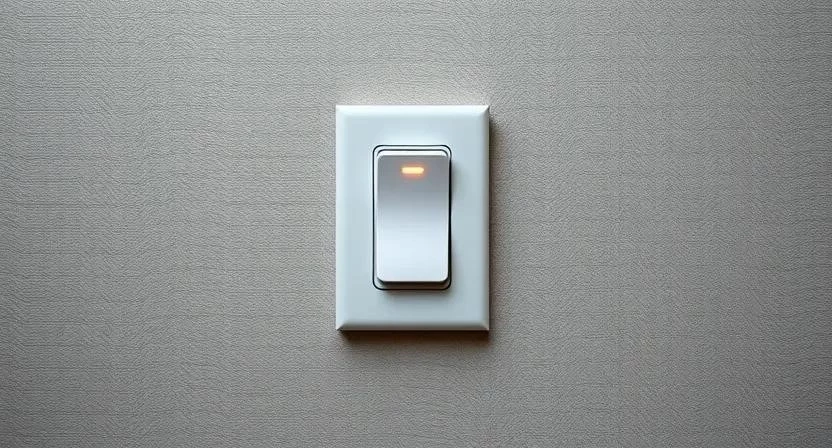

Монтаж освещения в квартире начинается с выбора правильной фурнитуры. Установка выключателя с индикацией занимает около 2-3 часов и обходится недорого по материалам. Правильная схема подключения выключателя с подсветкой позволяет легко найти клавишу в темноте и избежать лишних движений. Это простая задача, если соблюдать технику безопасности.
Особенности электромонтажа перед стартом
Работа с электричеством требует базовых навыков и предельной внимательности. Сложность монтажа оценивается как низкая или средняя, но любая ошибка может привести к короткому замыканию. Я всегда напоминаю: главное — полное обесточивание сети через автоматический выключатель в щитке. Проверить отсутствие тока нужно обязательно, даже если вы уверены, что выключили нужный рычаг. Время выполнения работ зависит от того, проложен ли уже кабель или предстоит штробить стены.
Подбор необходимых материалов
Для качественного монтажа я использую только сертифицированные компоненты. Дешевый пластик может оплавиться, а плохой контакт приведет к искрению. Вам понадобятся следующие позиции:
- Выключатель с встроенным светодиодным индикатором
- Медный кабель ВВГнг сечением 1.5 мм² (для освещения)
- Клеммные зажимы Wago (для надежного соединения в коробке)
- Подрозетник для установки в стену
- Изоляционная лента (ПВХ)
- Гофра для защиты кабеля (если монтаж открытый или в штробе)
- Шпатлевка для заделки отверстий
- Маркер для разметки точек установки
Расход материалов обычно рассчитывается на одну точку освещения:
| Наименование | Расход на точку | Средняя цена за ед. | |
|---|---|---|---|
| Выключатель с подсветкой | 1 шт. | 300 — 1200 руб. | 600 руб. |
| Кабель ВВГнг 3х1.5 | 5-10 метров | 60 — 100 руб/м | 700 руб. |
| Подрозетник | 1 шт. | 50 — 150 руб. | 100 руб. |
| Клеммы Wago | 3-5 шт. | 20 — 40 руб/шт | 120 руб. |
| Изолента | 0.5 мотка | 60 — 100 руб. | 80 руб. |

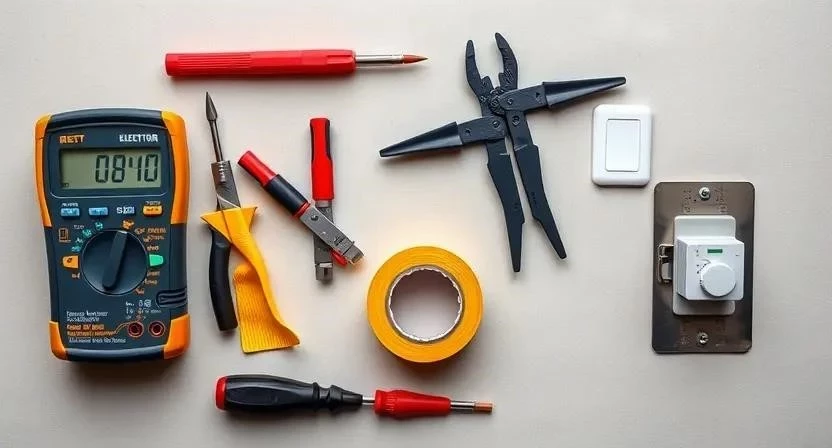

Инструментарий для электромонтажа
Инструмент должен быть изолированным. Я не рекомендую использовать старые советские пассатижи с потрескавшимися ручками — это опасно. Если нет своего набора, проще арендовать профессиональный комплект на день.
- Индикаторная отвертка (проверка фазы)
- Стриппер или острый монтажный нож (снятие изоляции)
- Пассатижи или перекусыватели
- Мультиметр (проверка целостности линии)
- Строительный уровень (чтобы выключатель не висел криво)
- Шуруповерт с набором бит
- Перфоратор (для установки подрозетника)
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Индикаторная отвертка | Поиск фазного провода | Мультиметр |
| Стриппер | Чистая зачистка жил | Канцелярский нож |
| Уровень | Выравнивание механизма | Строительный отвес |
| Пассатижи | Загиб проводов, обрезка | Плоскогубцы |
| Мультиметр | Замер напряжения | Контрольная лампа |
Организация рабочего пространства
Прежде чем лезть в провода, обеспечьте себе комфортный доступ к распределительной коробке и месту установки. Я всегда убираю все лишние предметы из комнаты, чтобы не споткнуться. Поверхности пола застилаю пленкой, чтобы строительная пыль от бетона не осела на мебели. Освещение должно быть ярким: используйте переносной прожектор или мощный налобный фонарь, так как основное электричество в комнате будет отключено.
Подготовка поверхности и монтаж подрозетника
Если проводка новая, потребуется штробление стен. Я делаю каналы глубиной около 20 мм, чтобы кабель в гофре сидел плотно и не выпирал. После этого устанавливаю подрозетник. Важно выровнять его по уровню, иначе декоративная рамка выключателя ляжет с зазором, что выглядит неопрятно. Отверстия вокруг подрозетника заделываю гипсовой смесью. Перед чистовой отделкой обязательно проверяю целостность изоляции кабеля, чтобы при затирке или покраске не повредить жилу.
Пошаговая технология монтажа
Соблюдайте последовательность действий, чтобы не переделывать работу дважды. Я составил график, по которому работаю сам.
| Этап работы | Время | Особенности |
|---|---|---|
| Обесточивание и проверка | 10 мин | Использование индикатора |
| Прокладка кабеля | 40 мин | Фиксация в штробе/гофре |
| Зачистка проводов | 10 мин | Длина зачистки 10-12 мм |
| Подключение к механизму | 20 мин | Затяжка винтов до упора |
| Фиксация в стене | 15 мин | Проверка уровня |
| Тестирование | 10 мин | Проверка подсветки и света |
- Полное обесточивание. Выключаю соответствующий автомат в электрощите.
- Проверка напряжения. Касаюсь индикатором всех жил в подрозетнике, чтобы убедиться в отсутствии тока.
- Прокладка кабеля. Протягиваю медный провод от распределительной коробки к точке установки.
- Снятие изоляции. Аккуратно снимаю внешнюю оболочку кабеля, а затем изоляцию с концов жил.
- Определение фазы. С помощью мультиметра или индикатора нахожу фазный провод (L).

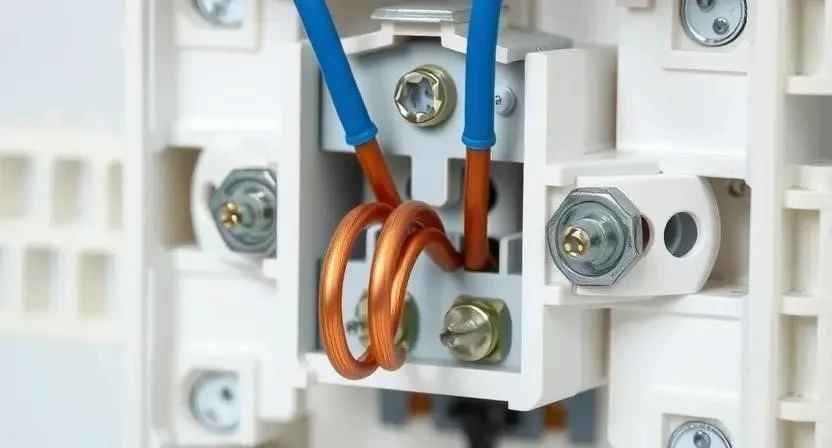

- Подключение фазы. Вставляю фазный провод в соответствующий входной контакт выключателя.
- Подключение нагрузки. Соединяю выходной контакт выключателя с проводом, идущим к лампе.
- Настройка индикатора. Встроенный светодиод подключается параллельно цепи согласно схеме производителя.
- Фиксация механизма. Осторожно укладываю провода в подрозетник и закручиваю винты крепления.
- Установка декора. Надеваю рамку и защелкиваю клавиши.
- Проверка контактов. Еще раз подтягиваю винты, если есть доступ, чтобы избежать нагрева.
- Подача питания. Включаю автомат в щитке.
- Тест подсветки. Проверяю, горит ли индикатор при выключенном свете.
- Финальный контроль. После 15 минут работы касаюсь корпуса выключателя — он должен быть холодным.
Пример из опыта: Однажды я забыл проверить фазу и перепутал провода. В итоге подсветка работала, но лампа начала странно мерцать. Пришлось снова обесточивать сеть и переставлять жилы местами. Теперь я всегда маркирую фазу синей или красной изолентой.
Технические нюансы и совместимость
При эксплуатации важно учитывать влажность. В ванной комнате или на кухне я ставю выключатели с повышенным классом защиты IP. Температурный режим для большинства пластиковых механизмов стандартный, но важно не перетягивать винты слишком сильно, чтобы не сорвать резьбу или не раздавить жилу кабеля.
Особое внимание уделите лампам. Светодиодные (LED) лампы часто конфликтуют с подсветкой выключателя. Из-за того, что через индикатор проходит небольшой ток, конденсатор в лампе заряжается и разряжается, что вызывает раздражающее мерцание в темноте.
Типичные ошибки новичков
Многие пытаются сэкономить и используют кабель сечением 0.75 мм². Я категорически против этого — для освещения стандарт это 1.5 мм², иначе провод может перегреться при пиковых нагрузках.
- Ошибка в определении фазы: подключение нуля вместо фазы делает подсветку бесполезной или опасной.
- Слабый зажим провода: приводит к искрению, оплавлению пластика и возможному пожару.
- Игнорирование заземления: если корпус выключателя металлический, отсутствие заземления недопустимо.
- Неправильный выбор лампы: использование дешевых LED-ламп без драйвера, которые мигают при наличии подсветки.
- Отсутствие проверки индикатором: работа «на ощупь» без контроля напряжения.
Пример из опыта: Мой знакомый решил сэкономить на клеммах и просто скрутил провода. Через месяц в распределительной коробке начался нагрев. Я переделал всё на Wago, и проблема исчезла. Скрутки в современном ремонте — это прошлый век.
Расчет стоимости монтажа
Стоимость зависит от того, делаете вы всё сами или нанимаете электрика. В таблицу я включил средние рыночные цены.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница (Экономия) |
|---|---|---|---|
| Материалы (комплект) | 1500 | 1500 | 0 |
| Работа по установке | 0 | 800 — 1500 | 800 — 1500 |
| Штробление и подготовка | 0 | 500 — 1000 | 500 — 1000 |
| 1500 | 2800 — 4000 | 1300 — 2500 |
Эксплуатация и уход
После завершения работ выключатель не требует сложного ухода. Однако я рекомендую раз в год проверять затяжку винтовых контактов, так как от вибраций или температурных расширений медь может «поплыть». Срок службы качественного механизма составляет 10-15 лет. При замене ламп выбирайте модели с пометкой «без мерцания» или устанавливайте параллельно нагрузке специальный конденсатор.
Альтернативные решения
Если классический вариант с подсветкой не подходит, рассмотрите другие системы. Беспроводные выключатели позволяют избежать штробления стен, но требуют батареек. Умные реле позволяют управлять светом со смартфона. Проходные выключатели незаменимы в длинных коридорах, чтобы включать свет в начале и выключать в конце. Сенсорные панели выглядят премиально, но они более хрупкие.
Пример из опыта: Я ставил сенсорную панель в прихожей. Выглядит эффектно, но через год понял, что обычный щелчок клавиши гораздо надежнее и привычнее, особенно когда руки заняты сумками.
Часто задаваемые вопросы (FAQ)
Почему светодиодная лампа мигает при выключенном свете?
Это происходит из-за тока, который питает подсветку выключателя. Решается установкой конденсатора (0.1-0.47 мкФ) параллельно лампе.
Можно ли ставить такой выключатель в ванную?
Можно, но только модель с защитой IP44 и выше, чтобы влага не попала на контакты.
Как выбрать мощность подсветки?
Обычно она фиксированная. Выбирайте мягкий белый или голубой свет, чтобы он не раздражал ночью.
Что делать, если подсветка не горит?
Проверьте полярность подключения фазы. Если фаза подана не на тот контакт, индикатор может не работать.
Нужен ли ноль на выключателе?
Для стандартной схемы с подсветкой ноль в подрозетник не заводится, он идет напрямую к лампе.
Какой кабель лучше: ВВГнг или ПВС?
Только ВВГнг. ПВС не предназначен для стационарной прокладки в стенах.
Можно ли подключать несколько ламп к одному выключателю?
Да, но общая мощность ламп не должна превышать номинал выключателя (обычно 10А).
Безопасно ли использовать Wago вместо пайки?
Да, современные клеммники надежны, обеспечивают отличную адгезию и позволяют быстро заменить провод.
