Плохо затянутый винт в распределительной коробке может разогреть провод до нескольких сотен градусов за считанные минуты. Полная проверка щитка и розеток в среднем доме занимает 3-5 часов, но цена пренебрежения этим процессом может составить миллионы рублей в виде сгоревшего имущества. Качество электрических контактов и пожарная безопасность напрямую зависят от того, насколько плотно прилегает провод к зажиму. Правильный монтаж исключает перегрев и защищает жилье от катастрофы.
Базовые принципы электробезопасности
Понимание переходного сопротивления помогает осознать, почему греется контакт. Когда площадь соприкосновения жил мала или поверхность окислена, току становится труднее проходить, и энергия выделяется в виде тепла. Требования ПУЭ строго регламентируют способы соединения, запрещая ненадежные скрутки в ответственных узлах. Я всегда начинаю работу с анализа нагрузки на линию, чтобы подобрать подходящий тип зажима. Проверка всех соединений в квартире — это не прихоть, а необходимость, которая занимает несколько часов, но спасает жизни.
Комплектующие для надежного соединения

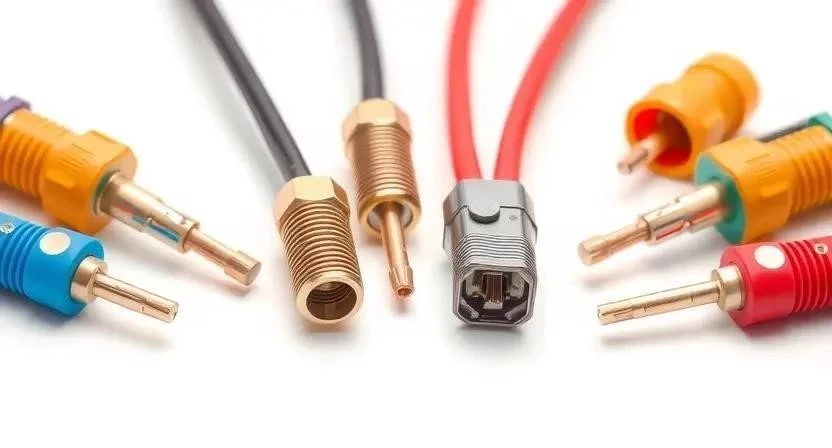

Для создания долговечного контакта требуются сертифицированные детали. Я рекомендую использовать только медные наконечники НШВИ для многожильных проводов, чтобы винт не раздавил тонкие проволочки. Термоусадочные трубки обеспечат дополнительную изоляцию и защиту от влаги.
- Клеммники пружинные (типа WAGO)
- Наконечники НШВИ (под сечение 1.5, 2.5, 4, 6 мм²)
- Припой ПОС-60 (для пайки)
- Термоусадочные трубки разного диаметра
- Винтовые зажимы из латуни
- Изолента ПВХ (высокого качества)
- Медные гильзы для опрессовки
- Специальная паста для защиты от окисления алюминия
| Бренд | Тип детали | Ценовой сегмент | Средняя цена за ед. |
|---|---|---|---|
| WAGO | Пружинный клеммник | Средний/Премиум | 40-80 руб. |
| IEK | Наконечники НШВИ | Эконом | 1-3 руб. |
| Schneider Electric | Автоматический выключатель | Премиум | 400-1200 руб. |
| TDM | Винтовые зажимы | Эконом | 15-30 руб. |
| Hager | УЗО | Премиум | 800-2500 руб. |
Инструментарий мастера

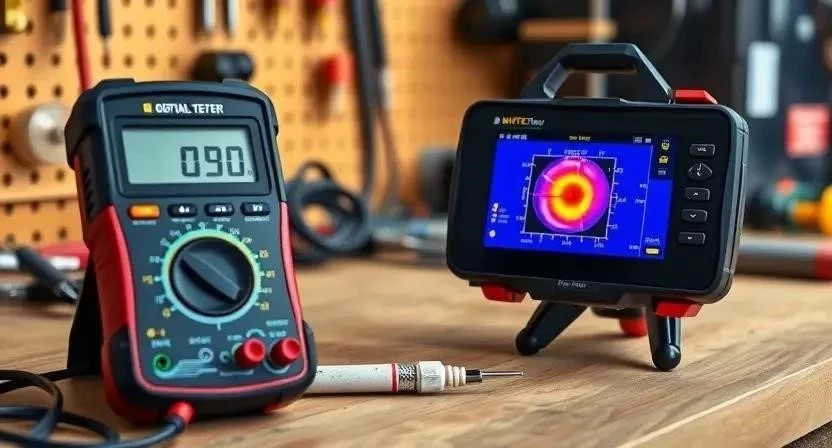

Соберите полный набор инструментов, чтобы не прерывать процесс монтажа. Динамометрическая отвертка позволит затянуть винт точно по регламенту, не перетянув его до обрыва жилы. Тепловизор крайне полезен для поиска скрытых точек перегрева в щитке под нагрузкой.
- Индикаторная отвертка (для проверки фазы)
- Мультиметр (измерение напряжения и сопротивления)
- Стриппер (для аккуратной зачистки изоляции)
- Динамометрическая отвертка
- Пассатижи с изолированными ручками
- Тепловизор (аренда или покупка)
- Бокорезы для точного обрезания жил
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка цепи и напряжения | Обязательно | 1500-5000 руб. |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800-2000 руб. |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 100-300 руб. |
| Тепловизор | Поиск перегрева контактов | Желательно | от 5000 руб. (аренда) |
| Динамометрическая отвертка | Точная затяжка соединений | Желательно | 2000-4000 руб. |
Организация безопасного рабочего пространства
Первым делом полностью обесточьте сеть, отключив вводной автомат. Я всегда проверяю отсутствие напряжения мультиметром или индикатором на каждом проводе, даже если уверен в отключении. Организуйте хорошее освещение в щитке с помощью переносного фонаря. Важно ограничить доступ посторонних людей и детей в зону работ, чтобы исключить случайное касание оголенных жил.
Работа с жилами и изоляцией

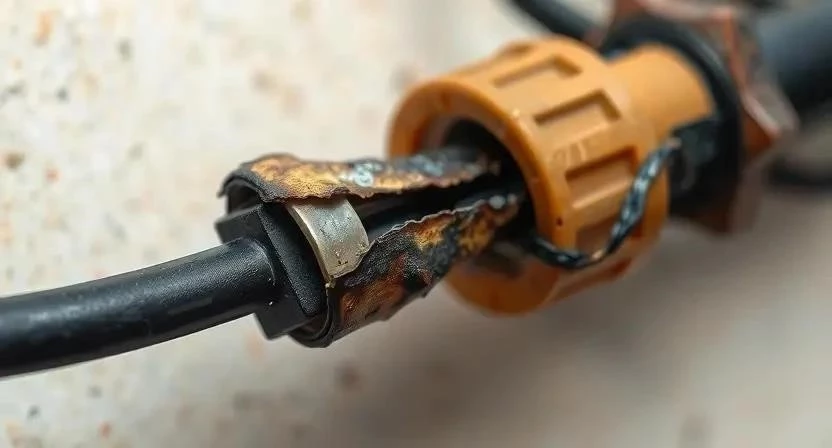

Качественная подготовка поверхности исключает искрение в розетках. Зачищайте изоляцию стриппером, чтобы не оставить зазубрин на меди — любое повреждение жилы становится точкой будущего обрыва. Если работаете со старым алюминием, обязательно удалите слой окисла мелкой наждачной бумагой до появления металлического блеска. Обезжиривание контактов спиртом убирает остатки пыли и жира, что улучшает адгезию и снижает переходное сопротивление. Проверьте сечение провода: если кабель слишком тонкий для данной нагрузки, никакой идеальный контакт не спасет от перегрева изоляции.
Алгоритм монтажа качественного контакта
Следуйте этой инструкции, чтобы обеспечить максимальную пожарную безопасность электропроводки. Я однажды видел, как из-за недотянутого винта в коробке за считанные часы оплавились три кабеля. Чтобы этого не случилось, соблюдайте последовательность.
- Полное отключение питания и проверка тестером (5 мин).
- Осмотр всех соединений на предмет потемнения изоляции (15 мин).
- Правильная зачистка жилы под размер клеммы (10 мин).
- Выбор типа соединения: винтовое, пружинное или сварка (5 мин).
- Монтаж провода в зажим, ensuring плотного прилегания (10 мин).
- Затяжка винта до необходимого усилия без перетяжки (5 мин).
- Проверка надежности механическим способом — легкое подергивание провода (2 мин).
- Изоляция соединения термоусадкой или клеммником (10 мин).
- Тестовый запуск системы под нагрузкой (15 мин).
- Контрольный замер температуры контакта тепловизором (10 мин).
Технические тонкости и внешние факторы

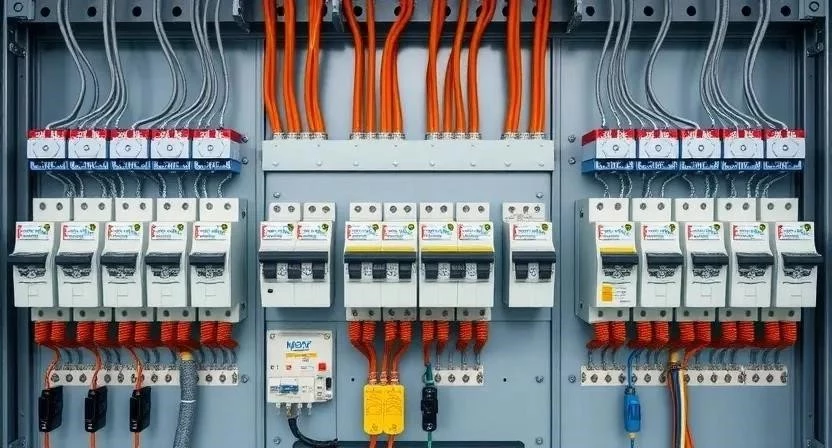

Особое внимание уделите несовместимости меди и алюминия. Эти металлы образуют гальваническую пару, что ведет к стремительному окислению и перегреву контактов. Влияние влажности также критично: в сырых помещениях окисление происходит быстрее, поэтому используйте герметичные коробки. Температура окружающей среды влияет на расширение металлов. Я рекомендую проводить протяжку винтовых соединений в щитке раз в год, так как от вибраций и перепадов температур винты могут ослабевать.
Типичные промахи при монтаже
Многие новички совершают ошибки, которые приводят к короткому замыканию. Я заметил, что самая частая проблема — это попытка сэкономить время на зачистке.
- Перетяжка винтов, приводящая к обрыву тонких жил меди.
- Недотяжка зажима, что вызывает искрение и электрическую дугу.
- Использование скруток вместо сертифицированных клемм.
- Слишком длинная зачистка жилы (оголенный провод вне клеммы).
- Слишком короткая зачистка (зажим давит на изоляцию, а не на металл).
Экономическая сторона вопроса
Рассчитаем, что выгоднее: вложиться в качественные детали сейчас или исправлять последствия позже. Разница в стоимости между дешевым китайским зажимом и брендовым WAGO минимальна, но риск пожара в первом случае в разы выше.
| Статья расходов | Своими руками (Качество) | С мастером (Средний сегмент) | При пожаре (Потери) |
|---|---|---|---|
| Материалы | 1 000 — 3 000 руб. | 2 000 — 5 000 руб. | Сгорание имущества |
| Работа | 0 руб. | 5 000 — 15 000 руб. | Стоимость восстановления |
| Инструменты | 2 000 — 7 000 руб. | Включено в работу | Расходы на экспертизу |
| 3 000 — 10 000 руб. | 7 000 — 20 000 руб. | От 500 000 руб. |
Эксплуатация и регламент проверок
После завершения всех работ установите график ежегодного осмотра щитка. Обращайте внимание на признаки износа: специфический запах озона или легкий треск в розетках говорят о плохом контакте. Помните, что срок службы автоматики ограничен — раз в 10-15 лет автоматические выключатели и УЗО требуют замены из-за износа внутренних пружин и контактов.
Разные способы соединения
Существуют разные методы фиксации проводов, и каждый хорош в своей ситуации. Винтовые зажимы надежны при правильной затяжке, но требуют обслуживания. Пружинные клеммы WAGO идеальны для быстрого монтажа и не боятся вибраций. Опрессовка гильзами считается самым надежным методом, так как создает фактически монолитное соединение.
| Метод | Надежность | Цена | Срок службы | Обслуживание |
|---|---|---|---|---|
| Винтовой зажим | Средняя | Низкая | 5-10 лет | Требует протяжки |
| Пружинный (WAGO) | Высокая | Средняя | 15-20 лет | Не требуется |
| Опрессовка | Максимальная | Средняя | 25+ лет | Не требуется |
| Сварка/Пайка | Высокая | Средняя | 20+ лет | Не требуется |
| Скрутка | Низкая | Бесплатно | 1-3 года | Постоянный риск |
| Нагрузка (Амперы) | Идеальный контакт | Средний контакт | Плохой контакт |
|---|---|---|---|
| 10 А | 20-30 °C | 40-50 °C | 70-90 °C |
| 16 А | 25-35 °C | 55-65 °C | 110-130 °C |
| 25 А | 30-40 °C | 70-85 °C | 160-200 °C (Плавление) |
| 32 А | 35-45 °C | 90-110 °C | 250+ °C (Возгорание) |
Ответы на частые вопросы
Ниже разобрал основные моменты, с которыми я сталкивался в практике ремонта электрики.
Почему греются розетки?
Основная причина — плохой прижим жилы к контакту или использование слишком тонкого провода для мощного прибора. Также возможен износ самой контактной группы розетки.
Можно ли соединять медь и алюминий скруткой?
Категорически нет. Это приведет к окислению и пожару. Используйте специальные клеммники или переходные гильзы.
Как часто нужно подтягивать контакты в щитке?
Раз в год, желательно осенью перед началом сезона повышенных нагрузок на электросеть.
Что делать, если почувствовал запах паленой пластмассы?
Немедленно обесточить квартиру через вводной автомат и вызвать электрика для поиска точки перегрева.
Помогает ли затяжка винта при окислении?
Нет, если металл уже окислился, затяжка не восстановит проводимость. Нужно зачистить жилу до блеска и зажать заново.
Чем опасна электрическая дуга?
Она создает экстремальную температуру, которая мгновенно прожигает изоляцию и вызывает возгорание окружающих материалов.
Как проверить контакт без разбора розетки?
Использовать бесконтактный детектор или тепловизор, чтобы увидеть аномальный нагрев пластикового корпуса.
Какие клеммы самые безопасные?
Для большинства бытовых задач — пружинные клеммы проверенных брендов, для силовых линий — опрессовка гильзами.
Я проверял это на практике: однажды в старом доме запах озона в щитке помог мне обнаружить оплавленный автомат до того, как начался настоящий пожар. Всегда доверяйте своему обонянию и приборам контроля.
