Планирование и монтаж электропроводки в квартире

Правильное планирование электросети избавляет от лишних удлинителей и переделок после чистовой отделки. Ошибка в схеме на этапе чертежей обходится дешево, но исправление штроб в готовых стенах стоит от 15 000 рублей. Составить грамотный план электрики в квартире можно самостоятельно за 2-3 вечера. Это база, без которой ремонт превратится в хаос.

Основы проектирования сети

Задача по созданию схемы считается средней по сложности. Главное — базовые знания электробезопасности и ПУЭ. Я всегда начинаю планирование до начала демонтажных работ или сразу после них, но строго до возведения новых перегородок. На проектирование уходит около 15-20 часов чистого времени. Если пропустить этот этап, придется штробить стены повторно, что увеличивает стоимость работ на 30%.

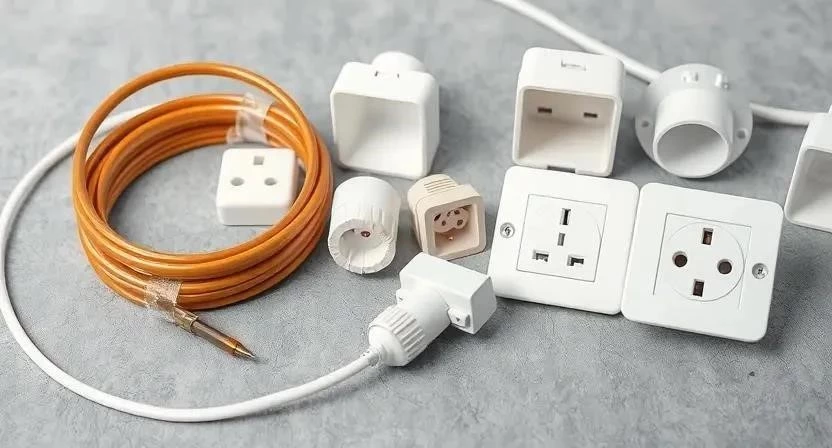

Подбор необходимых материалов

Для разводки использую только кабель ВВГнг (не поддерживающий горение). Для розеток беру сечение 2.5 мм², для освещения — 1.5 мм². Обязательно закупаю качественные подрозетники и модульную автоматику в щиток. Гофра защищает провод в стяжке пола, а стяжки фиксируют линии к перекрытиям.

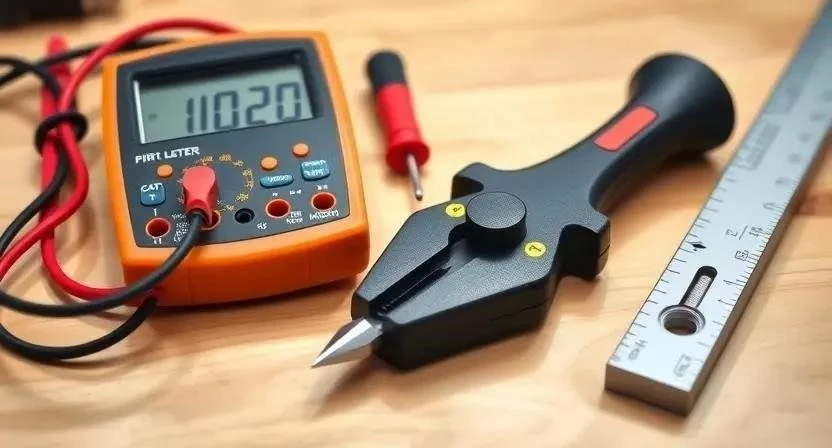

Инструментарий для электромонтажа

Инструменты делю на обязательные и те, что лучше арендовать. Покупка штробореза для одного объекта невыгодна, проще взять его в прокате на два дня.

• Рулетка (5 метров) — обязательно
• Строительный маркер или карандаш — обязательно
• Уровень (пузырьковый или лазерный) — обязательно
• Перфоратор с насадками — обязательно
• Штроборез с пылесосом — желательно (аренда)
• Мультиметр для проверки цепей — обязательно
• Стриппер для зачистки кабеля — желательно
• Пассатижи и кусачки — обязательно
• Отвертки с разными насадками — обязательно

Очистка и подготовка помещения

Сначала освобождаю пространство от мебели и хлама. Стены очищаю от старых обоев и отслаивающейся краски, чтобы разметка была четкой. Пол и окна застилаю плотной пленкой, так как пыль от бетона проникает везде. Весь строительный мусор выношу сразу, чтобы не спотыкаться о мешки при трассировке линий.

Работа с поверхностями перед монтажом

Проверяю геометрию стен. Если есть сильные отклонения, разметка может «поплыть». Намечаю основные оси прохода кабеля. Стены обрабатываю грунтовкой в один слой. Это нужно, чтобы маркер не размазывался, а фиксация разметки была надежной. Только после высыхания грунтовки приступаю к штроблению.

Алгоритм реализации проекта

Я заметил, что самый простой способ не забыть розетку — нарисовать мебель в масштабе. Однажды я забыл про вывод под вытяжку на кухне, и пришлось переделывать кусок стены в уже покрашенном помещении. Это было очень обидно.

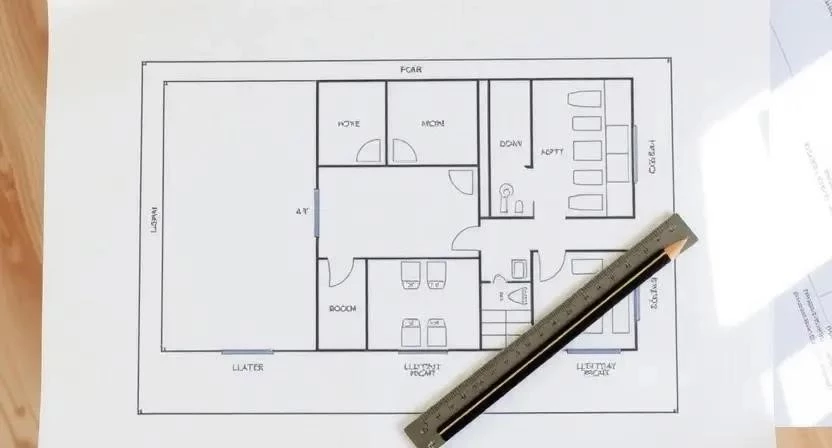

1. Создаю детальный план расстановки мебели и техники (2-4 часа).
2. Определяю точки питания для каждого прибора (2 часа).
3. Планирую сценарии освещения: общий свет, бра, подсветка зон (3 часа).
4. Расставляю выключатели, продумываю их логику и проходные клавиши (2 часа).
5. Рисую трассировку кабелей по кратчайшим путям (3 часа).
6. Распределяю нагрузку по группам: кухня, санузел, комнаты (2 часа).

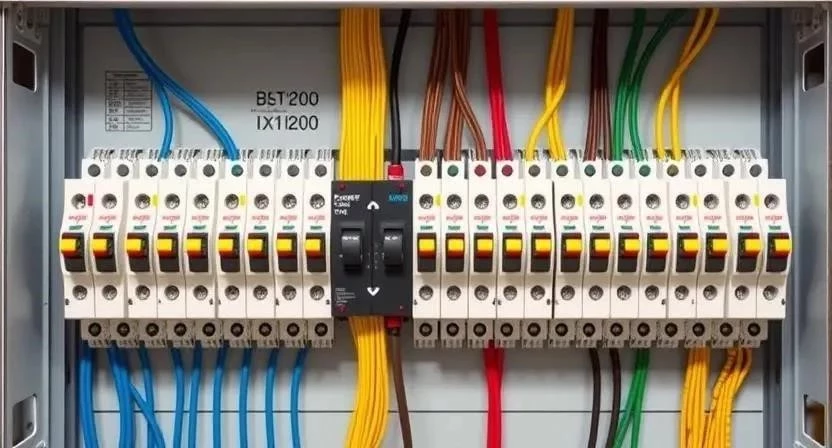

7. Проектирую состав электрощита с УЗО и автоматами (2 часа).
8. Переношу схему на стены маркером, используя уровень (4 часа).
9. Прокладываю гофру и кабели в штробах (1-2 дня).
10. Монтирую и фиксирую подрозетники на гипс или алебастр (1 день).
11. Протягиваю все провода в распределительные коробки (1 день).
12. Провожу тестовую проверку всех цепей мультиметром (3 часа).

Технические нюансы и стандарты

Соблюдаю требования ПУЭ. Кабели прокладываю строго вертикально или горизонтально. Диагональные линии запрещены, так как при монтаже картины или полки можно легко попасть в провод. Температурный режим при работе с кабелем должен быть от +5°C, иначе изоляция становится хрупкой.

Типичные промахи новичков

Многие экономят на кабеле и ставят 1.5 мм² на розетки. Это опасно, провод будет греться при нагрузке. Я один раз видел, как у соседа оплавилась изоляция из-за подключения обогревателя к тонкому кабелю.

1. Недостаток розеток в рабочей зоне кухни (нужно минимум 5-7 шт).
2. Отсутствие заземления в старом фонде.
3. Объединение «мокрых» зон (ванная) с жилыми комнатами на одном автомате.
4. Использование кабеля без индекса «нг» (пожароопасность).
5. Слишком глубокая или мелкая установка подрозетников.
6. Забытые розетки для холодильника и стиральной машины.
7. Отсутствие маркировки проводов в щитке.

Экономика электромонтажа

Сравнил затраты на самостоятельный труд и наем профи. Проектировщик берет деньги за чертеж, но избавляет от ошибок. Однако, если есть время и желание разобраться, можно сэкономить прилично.

Завершение работ и эксплуатация

После монтажа я обязательно маркирую каждый провод в щитке с помощью специальных наклеек. Это спасает, когда через год нужно найти линию конкретной комнаты. Создаю исполнительную схему в электронном виде (фото + замеры) и храню её в облаке. Раз в год рекомендую проверять затяжку контактов в автоматах, так как от вибраций и перепадов температур они могут ослабнуть.

Альтернативные подходы к электрике

Сейчас есть много способов упростить жизнь или добавить эстетики. Выбор зависит от бюджета и стиля интерьера.

• Беспроводные выключатели (не требуют штробления).
• Системы умного дома (управление со смартфона).
• Открытая ретро-проводка на керамических изоляторах (для лофта).
• Радиоуправляемые реле для освещения.
• Использование шинопроводов в офисных зонах.
• Установка USB-розеток в спальне.
• Диммируемые выключатели для создания атмосферы.
• Сенсорные панели управления.

Часто задаваемые вопросы

Где оптимально расположить розетки на кухне?
Расставляю их группами по 2-3 штуки над рабочей поверхностью с отступом 10-15 см от столешницы. Отдельные линии вывожу под холодильник, духовку и посудомойку.

Какой кабель выбрать для освещения?
Использую ВВГнг 3х1.5. Третий провод (заземление) обязателен, даже если светильник пластиковый.

Нужен ли отдельный автомат на кондиционер и стиральную машину?
Да, это мощные потребители. Я всегда ставлю на них отдельные автоматы с УЗО, чтобы избежать перегрузки всей сети.

Как рассчитать количество подрозетников?
Считаю по количеству точек на схеме и добавляю 10% в запас. Всегда пара штук бьется при монтаже или обнаруживается необходимость добавить розетку в последний момент.

Меры безопасности: При любых работах с электричеством полностью обесточиваю квартиру. Использую диэлектрические перчатки и очки при штроблении. Работаю с перфоратором только в респираторе, чтобы не дышать бетонной пылью. Категорически запрещаю использовать поврежденные инструменты или кабели с надрезами на изоляции.
