Поиск скрытой проводки в стене при установке розетки

Установка новой розетки в стене с уже готовой отделкой требует точного определения местоположения кабелей. Ошибка в несколько сантиметров при сверлении приводит к короткому замыканию, выбиванию автоматов или даже пожару. Поиск скрытой проводки в стене занимает от 30 до 120 минут в зависимости от сложности поверхности. Стоимость профессионального сканирования одной зоны начинается от 500 рублей, но самостоятельный поиск с помощью бытового прибора обходится дешевле в долгосрочной перспективе.

Особенности работы с разными типами стен

Сложность поиска напрямую зависит от материала перегородки. В гипсокартоне кабель обычно лежит свободно, что облегчает его обнаружение. Бетонные стены сложнее из-за наличия стальной арматуры, которая создает помехи для большинства датчиков. Кирпичная кладка считается средним вариантом по сложности. Я всегда напоминаю, что работа с электрикой требует соблюдения правил безопасности: перед началом сверления желательно обесточить линию в щитке. Время выполнения задачи зависит от вашего опыта и точности выбранного инструмента.

Расходные материалы для разметки

Для фиксации траектории провода и разметки отверстий под подрозетник потребуются простые, но необходимые вещи. Я рекомендую покупать маркеры с тонким наконечником, чтобы линия была максимально точной. Малярный скотч незаменим, если стена уже покрашена или оклеена обоями — он защищает поверхность от пятен. Изолента пригодится для временной маркировки кабелей при вскрытии стены.

Все необходимые мелочи продаются в любом строительном гипермаркете или хозяйственном магазине у дома.

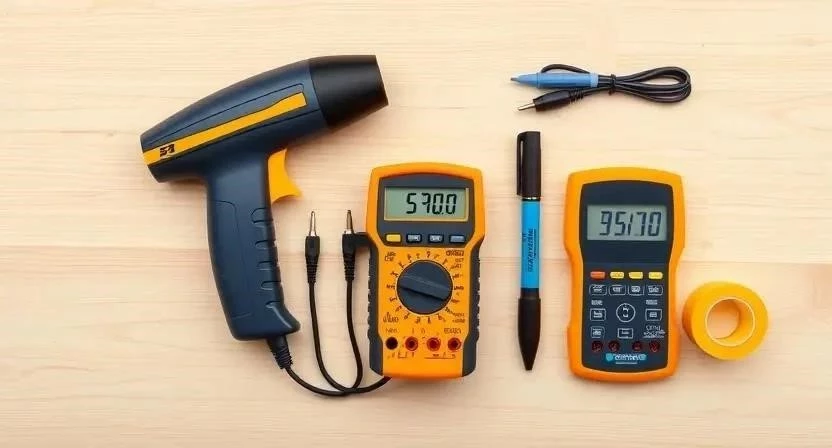

Инструменты для обнаружения кабеля

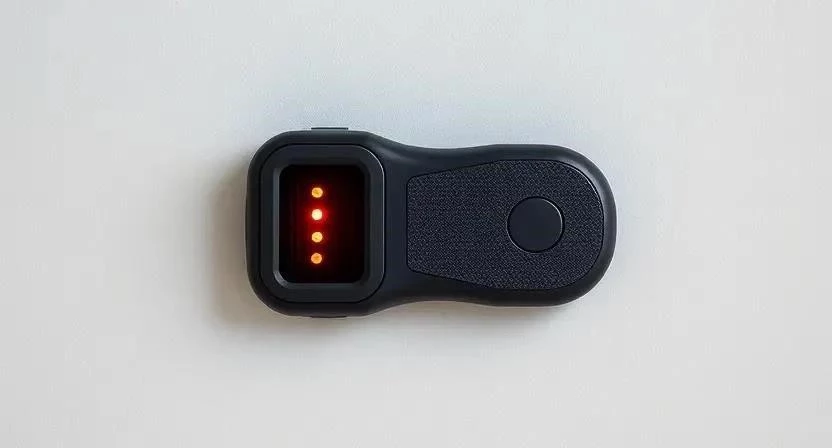

Выбор прибора определяет точность результата. Для простых задач подойдет бесконтактный индикатор напряжения — он реагирует на электромагнитное поле, но работает только с кабелем под напряжением. Мультиметр нужен для проверки целостности цепи и определения фазы. Для серьезных работ я использую детектор проводки или профессиональный сканер стен.

• Бесконтактный индикатор — быстрый поиск фазы.
• Бытовой детектор — поиск кабеля в штукатурке.
• Профессиональный сканер — определение глубины залегания.
• Мультиметр — замер напряжения и прозвонка.
• Перфоратор с режимом сверления без удара — для аккуратного вскрытия.
• Уровень — разметка подрозетника по горизонтали.
• Фонарик — осмотр полости стены.
• Отвертка-индикатор — проверка напряжения в точке.

Если объект разовый, профессиональный сканер можно взять в аренду на сутки. Покупка дорогого прибора оправдана только при регулярном ремонте.

Организация рабочего пространства

Перед началом работы нужно освободить зону вокруг предполагаемого места установки розетки. Отодвиньте мебель на расстояние минимум одного метра от стены. Я всегда застилаю пол плотной пленкой или старыми газетами, чтобы строительная пыль не осела в щелях ламината. Освещение должно быть ярким, поэтому используйте переносную лампу или мощный прожектор, чтобы четко видеть метки маркера на поверхности.

Подготовка поверхности стены

Стена должна быть максимально чистой. Удалите пыль сухой тряпкой или пылесосом, так как грязь может повлиять на адгезию скотча и точность некоторых датчиков. Если на стене есть декоративные накладки или молдинги, их придется временно снять. Важно проверить стену на наличие металлических профилей, особенно в гипсокартоне. Я обнаружил, что многие новички путают сигнал от металлического профиля с сигналом от провода.

Готовность поверхности к сканированию проверяется простым тестом: приложите прибор к заведомо пустому участку стены. Если детектор молчит — можно приступать к поиску кабеля.

Процесс поиска кабеля по шагам

Для достижения идеального результата я придерживаюсь строгой последовательности действий. Сначала определитесь с методом: приборным (с детектором) или косвенным (по точкам выхода).

1. Калибровка прибора (2-3 мин). Настройте детектор на пустом участке стены, чтобы отсечь статические помехи.
2. Первичное сканирование (5-10 мин). Медленно водите датчиком по зоне будущей розетки, фиксируя пики сигнала.
3. Отслеживание траектории (15-20 мин). Проведите линию от ближайшего распределительного щита или существующей коробки распределения к вашей точке.
4. Поиск пересечений (10 мин). Найдите места, где провода могут пересекаться или расходиться в разные стороны.
5. Маркировка (5 мин). Отметьте найденные линии на стене маркером или малярным скотчем.
6. Повторный замер (10 мин). Просканируйте marked зоны еще раз, чтобы исключить ложные срабатывания.
7. Определение глубины (5 мин). С помощью настроек прибора поймите, насколько глубоко замурован кабель.
8. Разметка подрозетника (5 мин). Отметьте центр отверстия так, чтобы края подрозетника не пересекали линию кабеля.
9. Контрольное сверление (5 мин). Сделайте маленькое отверстие в безопасной зоне, используя режим сверления без удара.
10. Фиксация кабеля (5 мин). При вскрытии стены аккуратно отодвиньте провод, чтобы не повредить изоляцию.
11. Очистка зоны (10 мин). Удалите остатки бетона или штукатурки вокруг провода.
12. Финальная проверка (2 мин). Убедитесь, что кабель надежно зафиксирован и не пережат.

Я однажды сэкономил на калибровке дешевого детектора и чуть не сжег квартиру, когда перфоратор задел фазный провод. Никогда не пренебрегайте этим этапом.

Технические нюансы и влияние среды

Влажность стен существенно влияет на работу электроники. В сырых помещениях или свежеоштукатуренных стенах приборы часто «врут», показывая сигнал по всей поверхности. Я заметил, что в бетонных стенах с густой арматурой бытовые детекторы становятся почти бесполезными. В таких случаях помогает только профессиональный сканер с функцией фильтрации металлов.

При последующей заделке отверстий помните о времени высыхания материалов. Гипсовая шпаклевка сохнет быстрее, но требует грунтовки для лучшей адгезии. Используйте совместимые материалы: не наносите акриловую краску на невысохшую цементную смесь.

Типичные ошибки при поиске

Самая распространенная ошибка — использование дешевых индикаторов, которые реагируют на любое статическое электричество. Многие игнорируют калибровку, полагаясь на «авось». Сверление стены без предварительного поиска — это лотерея, где ставка — ваша безопасность. Ошибки в определении глубины залегания провода приводят к повреждению изоляции даже при осторожном сверлении.

Если вы все же повредили кабель, не пытайтесь заклеить его обычным скотчем. Я рекомендую полностью заменить поврежденный участок или использовать качественную термоусадочную трубку с последующей изолентой, если повреждение минимально.

Расчет стоимости работ и материалов

Самостоятельный поиск обходится в стоимость покупки прибора и расходников. Вызов мастера с профессиональным оборудованием сэкономит время и гарантирует точность. Ниже приведено сравнение затрат.

Если планируется установка 10 и более розеток, выгоднее купить собственный детектор среднего сегмента.

Завершение работ и фиксация схемы

После того как проводка найдена и розетка установлена, обязательно зафиксируйте схему прохождения кабелей. Я всегда фотографирую стену с разметкой до того, как зашпаклевать отверстия. Отрисуйте схему на плане квартиры с указанием расстояний от углов стен. Это спасет вас при будущем монтаже полок или картин. Приступать к финишной отделке (покраске или поклейке обоев) можно только после полного высыхания шпаклевки, обычно это занимает 24-48 часов.

Альтернативные способы определения кабеля

Если прибора под рукой нет, можно использовать косвенные методы. Поиск по схеме проекта — самый надежный вариант, если документация сохранилась. Использование мощных неодимовых магнитов помогает найти кабель, если он проложен в металлической гофре или закреплен стальными скобами. Еще один способ — поиск по точкам выхода проводов из распределительной коробки и проведение воображаемой прямой линии.

Часто задаваемые вопросы (FAQ)

Можно ли найти проводку обычным магнитом?
Только если кабель проложен в металлической гофре или закреплен стальными клипсами. Медный провод в ПВХ-изоляции магнит не притягивает.

Какой детектор выбрать для бетонной стены?
Выбирайте модели с функцией обнаружения металла и электропроводки отдельно, желательно с глубиной сканирования до 5-8 см.

Что делать, если прибор показывает проводку везде?
Скорее всего, стена слишком влажная или в ней много арматуры. Попробуйте откалибровать прибор в другом месте или использовать профессиональный сканер.

Как найти проводку в гипсокартоне?
В ГКЛ кабели обнаруживаются легче всего. Используйте любой бытовой детектор, медленно перемещая его по поверхности.

Помогает ли индикатор напряжения найти скрытый кабель?
Да, но только если кабель под напряжением и залегает неглубоко (до 2-3 см от поверхности).

Безопасно ли сверлить стену, если прибор молчит?
На 100% безопасно не бывает. Всегда сверлите осторожно, без режима удара, пока не почувствуете сопротивление или не увидите слой изоляции.

Как определить фазу через стену?
Используйте бесконтактный индикатор напряжения. При приближении к фазному проводу прибор начнет подавать звуковой или световой сигнал.

Меры безопасности при электромонтаже

Работа с электрикой не прощает халатности. Я составил чек-лист, который должен выполнить каждый перед тем, как нажать на кнопку перфоратора.

1. Обесточьте линию в электрощите (выключите соответствующий автомат).
2. Наденьте защитные очки для защиты глаз от бетонной крошки.
3. Используйте респиратор при штроблении и сверлении бетонных стен.
4. Работайте в перчатках с нитриловым или латексным покрытием.
5. Обеспечьте проветривание помещения при использовании химических смесей и грунтовки.
6. Проверьте отсутствие напряжения в точке сверления индикатором.
7. Не используйте электроинструмент с поврежденным кабелем питания.
8. При работе на высоте используйте устойчивую стремянку, а не бытовые стулья.
