Прокладка электрики под натяжным потолком требует точного планирования, чтобы избежать повреждения кабелей при установке профиля. Среднее время выполнения таких работ в одной комнате составляет от 1 до 2 дней. Стоимость базовых материалов для одного помещения обычно начинается от 5000 рублей. Правильный монтаж электропроводки под натяжным потолком к выключателям гарантирует безопасность эксплуатации сети и удобный доступ к точкам управления светом.
Особенности подготовки к работам
Сложность данного процесса оценивается как средняя, но она требует базовых навыков работы с электроинструментом и понимания принципов электробезопасности. Я всегда рекомендую проводить электромонтаж после возведения перегородок, но до начала чистовой отделки стен. Оптимальный срок — этап черновой отделки. Это позволяет скрыть все коммуникации и избежать лишнего штробления уже покрашенных поверхностей.
Подбор необходимых материалов

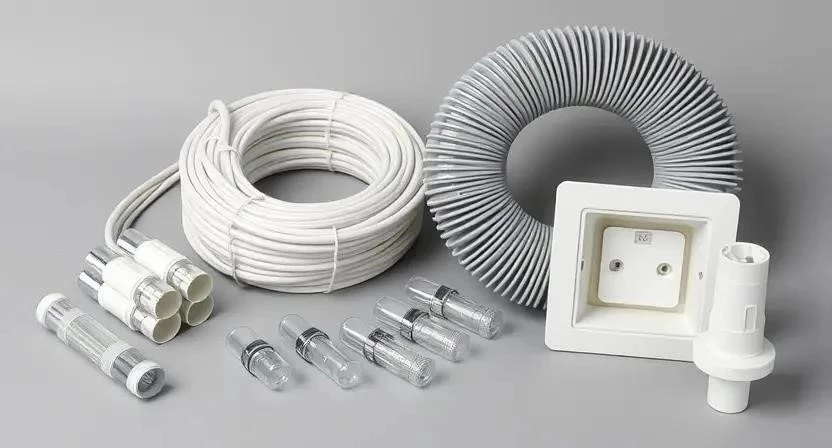

Для качественного монтажа используется кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для линий освещения и выключателей достаточно сечения 1,5 мм², для розеток — 2,5 мм². Все трассы обязательно заключаются в гофрированную трубу для защиты от механических повреждений.
- Кабель ВВГнг-LS 3х1,5 — основная линия освещения.
- Кабель ВВГнг-LS 3х2,5 — силовые линии.
- Гофрированная труба ПВХ (диаметр 16-20 мм) — защита кабеля.
- Дюбель-хомуты — фиксация гофры к потолку.
- Клеммы WAGO — надежное соединение проводов.
- Подрозетники — установка выключателей в стены.
- Изолента ПВХ — дополнительная изоляция.
- Маркеры для кабелей — обозначение фаз и линий.
Расход материалов рассчитывается исходя из периметра комнаты и количества точек освещения с запасом 10-15% на изгибы и подрезку.
| Материал | Расход на м² (примерно) | Характеристика | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 1.2 м | Медный, негорючий | 65 руб/м | 1170 руб |
| Гофра ПВХ 16 мм | 1.1 м | Серый ПВХ | 22 руб/м | 330 руб |
| Дюбель-хомуты | 0.5 шт | Пластик/сталь | 6 руб/шт | 45 руб |
| Клеммы WAGO | 0.3 шт | Пружинные | 18 руб/шт | 67 руб |
| Подрозетники | 0.1 шт | Стандарт 60мм | 85 руб/шт | 127 руб |
Инструментарий для электромонтажа
Правильный набор инструментов ускоряет работу и повышает её качество. Я заметил, что использование профессионального стриппера вместо обычного ножа исключает риск повреждения медной жилы кабеля.
- Перфоратор — бурение отверстий в бетоне под хомуты и подрозетники.
- Стриппер — быстрая и аккуратная зачистка изоляции.
- Индикатор напряжения — проверка отсутствия тока в сети.
- Плоскогубцы — обрезка и скрутка проводов.
- Уровень (лазерный) — разметка линий и центровка выключателей.
- Лестница-стремянка — доступ к потолочной зоне.
- Мультиметр — проверка целостности цепи.
Если бюджет ограничен, перфоратор и лестницу проще взять в аренду, так как они требуются только на короткий период.
Очистка и организация помещения
Сначала необходимо полностью освободить комнату от мебели или сдвинуть её в центр, укрыв плотной пленкой. Потолок и стены очищаются от пыли и остатков старой отделки. Весь строительный мусор выносится сразу, чтобы он не мешал перемещению по объекту. Я обычно застилаю пол оргалитом или плотным картоном, так как бетонная крошка от перфоратора очень глубоко въедается в поверхность.
Подготовка основания и разметка
Бетонное основание очищается от наплывов раствора. С помощью лазерного уровня наносятся осевые линии, по которым пойдет гофра. Точки расположения выключателей размечаются строго по проекту, учитывая эргономику (обычно 80-90 см от пола). Места будущих штроб для спуска кабеля грунтуются, чтобы снизить количество пыли при сверлении. Готовность поверхности проверяется отсутствием выступающих элементов, которые могли бы помешать плотному прилеганию гофры.
Технология монтажа по шагам
Процесс требует последовательности. Я столкнулся с тем, что спешка на этапе разметки приводит к переделке всей трассы, поэтому действую по четкому плану.
- Разметка схемы кабельных линий на потолке (2 часа).
- Бурение отверстий под дюбель-хомуты с шагом 40-60 см (3 часа).
- Монтаж гофрированной трубы по намеченным линиям (4 часа).
- Затяжка кабеля ВВГнг-LS внутрь гофры (3 часа).
- Спуск кабеля из потолочной зоны вниз к месту установки выключателя (2 часа).
- Установка и фиксация распределительных коробок в доступных местах (2 часа).
- Соединение проводов внутри коробок с помощью клеммников WAGO (3 часа).
- Монтаж подрозетников в стены с помощью штробореза или перфоратора (3 часа).
- Подключение проводов к механизмам выключателей (2 часа).
- Проверка всей цепи на прозвон с использованием мультиметра (1 час).
- Маркировка каждой линии (свет, розетки, фаза) для будущего обслуживания (1 час).
- Финальная проверка фиксации всех узлов перед вызовом мастеров по потолкам (1 час).
Однажды я забыл закрепить один из участков гофры, и кабель провис, что чуть не привело к его повреждению при натяжке полотна. Теперь я проверяю натяжение каждой трассы вручную.
Технические нюансы и требования
Температура в помещении при работе должна быть в пределах +5…+30°C. Высокая влажность может замедлить высыхание штукатурки вокруг подрозетников, поэтому рекомендуется использовать быстрые смеси. Время полного застывания раствора в штробах составляет от 24 до 48 часов. Важно использовать только совместимые типы кабелей; например, нельзя комбинировать алюминий и медь без специальных переходов.
Типичные ошибки новичков
Самая грубая ошибка — прокладка кабеля без гофры. Это не только нарушение норм пожарной безопасности, но и риск перетереть изоляцию об острые края бетона. Также часто встречается неправильный выбор сечения: использование провода 0,75 мм² для освещения может привести к его перегреву. Отсутствие заземления в современных квартирах недопустимо. Если перепутать фазу и ноль на выключателе, лампа может начать слабо светиться в выключенном состоянии.
Расчет затрат на электромонтаж
Стоимость зависит от объема работ и выбранных материалов. Я рекомендую всегда закладывать в смету +10% на непредвиденные расходы.
| Параметр | Значение (1.5 мм²) | Значение (2.5 мм²) | Применение |
|---|---|---|---|
| Макс. нагрузка | до 3.5 кВт | до 5.5 кВт | Потолок/Стены |
| Расход на точку | 5-8 метров | 7-12 метров | Средний расчет |
| Срок службы | 30 лет | 30 лет | Стандарт ВВГнг |
| Сложность монтажа | Низкая | Средняя | Зависит от жесткости |
| Цена за метр | ~65 руб | ~90 руб | Средний сегмент |
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 6000 | 6000 | 0 |
| Работа | 0 | 12000 | 12000 |
| Инструмент (аренда/покупка) | 3000 | 0 | -3000 |
| 9000 | 18000 | 9000 |
| Этап работы | Контрольная точка | Время | Важность |
|---|---|---|---|
| Разметка | Соответствие проекту | 2ч | Критично |
| Гофра | Жесткая фиксация | 4ч | Высокая |
| Кабель | Отсутствие заломов | 3ч | Критично |
| Стыки | Проверка зажимом WAGO | 3ч | Высокая |
| Тест | Отсутствие КЗ | 1ч | Критично |
Эксплуатация и финальный этап
После завершения монтажа и проверки цепи сеть можно оставить под напряжением для проверки, но перед установкой натяжного потолка питание следует отключить. Рекомендуется раз в несколько лет проверять затяжку контактов в распределительных коробках. Срок службы кабеля ВВГнг-LS составляет около 30 лет. Приступать к натяжке потолка можно только после полного высыхания всех штукатурных слоев в зоне подрозетников.
Альтернативные способы реализации
Существуют современные решения, позволяющие минимизировать количество проводов. Беспроводные выключатели работают по радиоканалу и не требуют штробления стен. Системы «умного дома» позволяют управлять светом через реле, установленные в потолочной зоне, что упрощает схему разводки. Скрытая трасса в гофре остается самым надежным вариантом по сравнению с открытой проводкой, которая требует декоративных коробов.
Безопасность при работе
Электромонтаж — работа с повышенным риском. Обязательно используйте диэлектрические перчатки и защитные очки при сверлении бетона. Работа с химией (грунтовки, клеи) требует проветривания помещения. Категорически запрещено производить любые соединения проводов под напряжением. При работе на лестнице убедитесь в её устойчивости и наличии помощника.
Ответы на частые вопросы
Можно ли использовать ПВС вместо ВВГнг-LS?
Нет, ПВС предназначен для удлинителей и бытовых приборов. Для стационарной проводки под потолком допустим только ВВГнг-LS из-за требований пожарной безопасности.
Как правильно спустить провод через бетонную плиту?
Используйте перфоратор с длинным буром (алмазным или победитным) и обязательно вставляйте в отверстие кусок гофры, чтобы кабель не перетерся об острый бетон.
Какой диаметр гофры выбрать для освещения?
Оптимальный диаметр — 16 мм. Этого достаточно для кабеля 3х1.5 и при этом гофра остается гибкой и легко фиксируется.
Как соединить провода в потолке, если нет коробки?
Соединения «скруткой» запрещены. Используйте только сертифицированные клеммники WAGO, помещенные в специальную распределительную коробку.
Что делать, если кабель оказался слишком коротким?
Нельзя делать дополнительные скрутки в гофре. Придется перетягивать линию или добавлять распределительную коробку в доступном месте.
Нужно ли заземлять выключатели?
Сам выключатель заземления не требует, но заземляющий провод (желто-зеленый) должен проходить через всю трассу к светильнику, если его корпус металлический.
Можно ли прокладывать кабель вместе с интернет-проводом в одной гофре?
Не рекомендуется. Силовые линии создают электромагнитные помехи, что может снизить скорость передачи данных в витой паре.
