Разборка розетки Schneider Electric AtlasDesign требуется при замене поврежденного механизма, обновлении цвета рамки или при необходимости проверить качество контактов в подрозетнике. Весь процесс занимает около 15–20 минут и не требует дорогостоящего оборудования. Важно понимать, как разобрать розетку Schneider Electric AtlasDesign, чтобы не повредить хрупкие пластиковые защелки. Правильный подход гарантирует безопасность и сохранение внешнего вида изделия.
Особенности процесса и базовые требования
Сложность данной задачи оценивается как низкая. Справится любой, кто умеет пользоваться отверткой и понимает основы электробезопасности. Я всегда напоминаю: работа с электрикой не терпит спешки. Главное — полностью обесточить линию. Если вы никогда не держали в руках индикаторную отвертку, лучше потратить пять минут на изучение её работы. Время выполнения демонтажа одной единицы составляет в среднем 15 минут, если всё под рукой.
Что понадобится из комплектующих
Если разборка проводится для замены детали, заранее подготовьте новые элементы. Все комплектующие серии AtlasDesign продаются в крупных строительных гипермаркетах или специализированных магазинах электрики. Я рекомендую брать запчасти одного производителя, чтобы избежать проблем с совместимостью пазов.
- Новый механизм розетки (одинарный или двойной)
- Декоративная рамка (однопостовая, двухпостовая и т.д.)
- Сменная лицевая панель
- Комплект фиксирующих винтов
- Изоляционная лента (для подстраховки)
- Клеммники WAGO (если провода слишком короткие)
- Запасные дюбели для подрозетника
- Очищающий спрей для пластика
| Элемент AtlasDesign | Примерная цена (руб.) | Срок службы (лет) | Назначение |
|---|---|---|---|
| Механизм розетки | 250–450 | 15–20 | Основной силовой блок |
| Рамка (1 пост) | 150–300 | Бессрочно | Декоративное обрамление |
| Лицевая панель | 100–200 | 10–15 | Защита и эстетика |
| Комплект винтов | 50–100 | Бессрочно | Фиксация в подрозетнике |
| Заглушка | 80–150 | Бессрочно | Закрытие пустого поста |

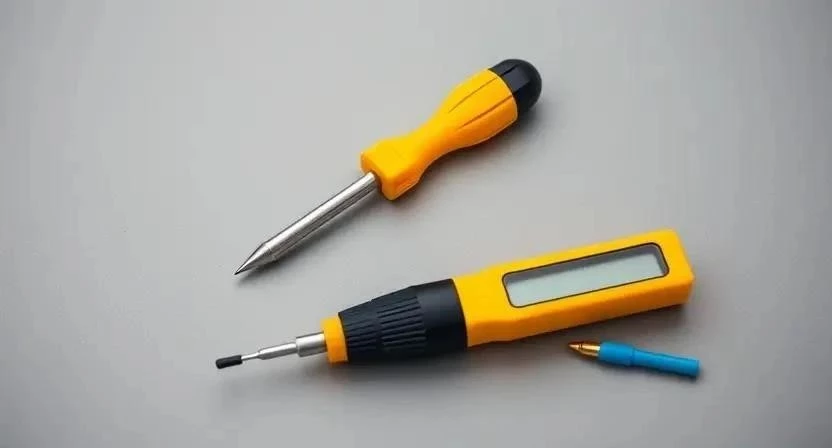

Подбор подходящего инструмента
Для работы не нужен чемодан с инструментами. Достаточно базового набора, который есть в каждом доме. Я использую отвертки с магнитным наконечником — это очень выручает, когда винтик пытается провалиться внутрь подрозетника. Фонарик обязателен, так как после обесточивания в комнате может стать темно.
| Инструмент | Назначение | Важность | Рекомендация | |
|---|---|---|---|---|
| Индикаторная отвертка | Проверка отсутствия фазы | Критически важно | Светодиодная, с четким сигналом | |
| Отвертка крестовая (PH/PZ) | Откручивание винтов механизма | Обязательно | Средний размер, чтобы не сорвать шлицы | |
| Отвертка плоская (тонкая) | Поддевание рамки и панелей | Желательно | С закругленными краями | |
| Плоскогубцы | Выпрямление жил провода | Желательно | С изолированными ручками | |
| Фонарик | Освещение рабочей зоны | Обязательно | Налобный вариант удобнее всего |
Подготовка рабочего пространства
Первым делом иду к электрощитку. Выключаю соответствующий автоматический выключатель. Не верьте надписям на щитке, если они старые — лучше обесточить всё или проверить каждую линию. После этого я обязательно проверяю отсутствие напряжения в самой розетке с помощью индикатора. Чтобы не собирать потом мелкий мусор и пыль с пола, застилаю зону под розеткой старой газетой или пленкой.
Работа с внешней поверхностью
Перед тем как лезть внутрь, очищаю рамку от пыли и жира влажной тряпкой. Это нужно, чтобы грязь не попала в механизм при разборке. Внимательно осматриваю пластик на предмет трещин. Ищу пазы для вскрытия — в серии AtlasDesign они расположены аккуратно, но требуют точности. Если давить наугад, можно оставить глубокие царапины на декоративном пластике.
Пошаговый процесс демонтажа
Разборка выполняется строго последовательно. Я заметил, что новички часто пытаются вырвать механизм вместе с рамкой, что приводит к поломке защелок.
- Обесточивание (2 мин). Выключаю автомат в щитке, проверяю индикатором отсутствие фазы в обоих гнездах.

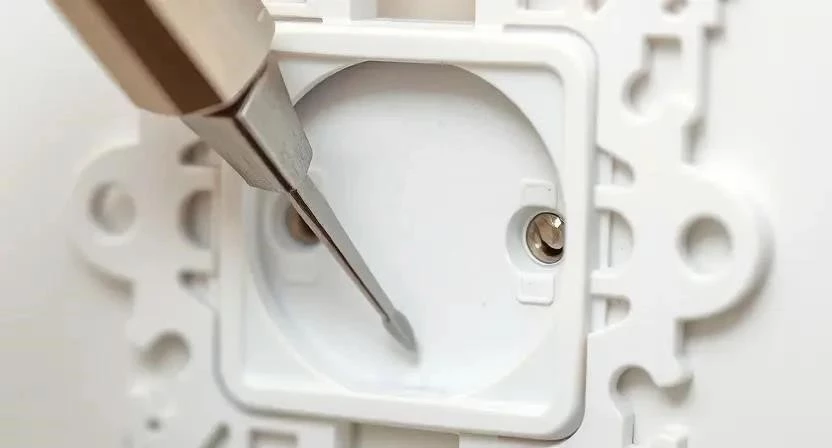

- Снятие рамки (3 мин). Аккуратно вставляю плоскую отвертку в паз между рамкой и стеной. Слегка поддеваю, чтобы рамка отщелкнулась.
- Демонтаж панели (2 мин). Снимаю лицевую часть или клавишу, если она предусмотрена конструкцией.
- Ослабление винтов (3 мин). Откручиваю два винта, которые удерживают механизм в подрозетнике.
- Извлечение блока (2 мин). Осторожно тяну механизм на себя, следя за тем, чтобы провода не натянулись слишком сильно.
- Отсоединение проводов (5 мин). Ослабляю зажимные клеммы и вынимаю жилы (фазу, ноль и заземление).
- Ревизия контактов (2 мин). Проверяю, не обгорела ли изоляция и не окислились ли концы проводов.
- Очистка подрозетника (2 мин). Удаляю остатки строительного мусора или пыли из монтажной коробки.
Личный опыт: Однажды я пытался снять рамку обычным кухонным ножом. В итоге получил глубокую зазубрину на пластике. Теперь использую только специальный пластиковый шпатель или тонкую отвертку, обмотанную малярным скотчем.
| Действие | Инструмент | Результат |
|---|---|---|
| Проверка тока | Индикаторная отвертка | Убежденность в безопасности |
| Снятие декора | Плоская отвертка | Открытый доступ к винтам |
| Разжим креплений | Крестовая отвертка | Свободный механизм |
| Разрыв цепи | Отвертка/Плоскогубцы | Отсоединенные провода |
| Уборка | Кисть/Пылесос | Чистый подрозетник |
Личный опыт: При демонтаже старой розетки в одной из комнат я обнаружил, что провода были зажаты слишком глубоко и начали перетираться о край подрозетника. Всегда проверяйте целостность изоляции, прежде чем ставить новый механизм.
Важные технические нюансы
Пластик серии AtlasDesign качественный, но чувствителен к экстремальным температурам. Если в помещении очень холодно (ниже +5°C), защелки становятся хрупкими и могут лопнуть. В таких случаях я рекомендую немного прогреть поверхность обычным бытовым феном. Также учитывайте, что механизм должен сидеть плотно. Если подрозетник установлен криво или слишком глубоко, винты могут не достать до резьбы, и розетка будет «гулять».
Типичные ошибки при разборке
Самая опасная ошибка — попытка разобрать розетку под напряжением. Даже если вы «опытный», один случайный контакт отверткой с фазой и корпусом приведет к удару током. Также часто используют слишком большие отвертки. В результате шлицы винтов слизываются, и выкрутить их становится почти невозможно. Еще одна проблема — чрезмерное усилие при снятии рамки. Если она не идет, значит, вы не нашли точку фиксации. Не тяните силой!
Экономика замены: самостоятельно или с мастером
Разборка и замена розетки — одна из самых простых операций в электромонтаже. Вызов мастера оправдан, если нужно заменить сразу 20-30 точек или если в щитке полный хаос и невозможно найти нужный автомат.
| Статья расходов | Своими руками | Работа мастера | Экономия |
|---|---|---|---|
| Разборка и замена 1 шт. | 0 руб. | 400–800 руб. | 400–800 руб. |
| Расходные материалы | Цена детали | Цена детали + наценка | 10–20% |
| Время затрат | 20 мин. | 30 мин. (с учетом приезда) | — |
| Гарантия | Личная | От фирмы/мастера | Риск ошибки |
| Инструмент | Свой | Включено в стоимость | — |
Чтобы сэкономить без потери качества, я советую:
- Покупать механизмы оптом (упаковками по 5-10 шт).
- Использовать качественный инструмент, чтобы не портить детали.
- Самостоятельно проводить ревизию всех розеток в доме раз в год.
- Покупать комплектующие в официальных точках продаж Schneider Electric.
- Не переплачивать за «срочный выезд» мастера ради одной розетки.
Завершение работ и эксплуатация
После сборки важно правильно затянуть винты. Слишком слабый зажим приведет к искрению и нагреву контактов, а перетянутый — к деформации пластика или обрыву провода. Проверяю работу розетки, включая в неё простой светильник или тестер. Срок службы серии AtlasDesign при правильной эксплуатации составляет до 20 лет. Регулярно протирайте рамки сухой тканью, чтобы пластик не терял блеск.
Другие способы и альтернативы
Для тех, кто занимается этим профессионально, существуют специальные экстракторы для выкручивания сорванных винтов. Если серия AtlasDesign вам не подходит по дизайну, можно рассмотреть переход на другие линейки бренда, но помните, что рамки от разных серий не взаимозаменяемы. Я работал с разными вариантами и могу сказать, что AtlasDesign — одна из самых сбалансированных по цене и удобству монтажа.
Личный опыт: Когда я переделывал электрику в старом фонде, обнаружил, что AtlasDesign идеально ложится даже в старые металлические подрозетники, если предварительно зачистить их от ржавчины.
Ответы на частые вопросы
Почему декоративная рамка не снимается?
Скорее всего, она забилась строительной пылью или краской при отделке стен. Попробуйте аккуратно прочистить щель тонкой иглой или использовать пластиковый шпатель.
Что делать, если винт в механизме сорван?
Можно попробовать выкрутить его с помощью тонкого полотна ножовки по металлу, сделав прямой пропил под плоскую отвертку, или использовать экстрактор.
Как понять, что розетка неисправна и её нужно разбирать?
Признаки: искрение при включении прибора, запах паленого пластика, неплотное прилегание вилки или периодическое пропадание контакта.
Можно ли использовать одну рамку для разных механизмов?
Да, в пределах одной серии AtlasDesign рамки универсальны для розеток, выключателей и диммеров.
Нужно ли зачищать провода перед установкой нового механизма?
Обязательно. Если концы обгорели или окислились, срежьте их и зачистите изоляцию на 10-12 мм.
Поможет ли WD-40 при разборке?
Категорически нет! Любые смазки в электроустановках недопустимы, так как они могут нарушить изоляцию или привлечь пыль.
Почему розетка выпадает из стены после сборки?
Либо винты не затянуты до конца, либо подрозетник установлен слишком глубоко и не имеет опоры. В этом случае используйте проставочные кольца.
