Розетки с индикацией напряжения

Монтаж электропроводки в жилом помещении начинается с точного расчета точек питания. Обычная розетка стоит недорого, но замена ее на модель с индикацией добавляет функционала за дополнительные 300–800 рублей. Установка одной такой точки занимает около 30 минут. Розетки с индикацией напряжения позволяют мгновенно определить наличие тока в сети без использования тестера. Это значительно упрощает поиск неисправностей в электрике.

Особенности устройств с индикацией

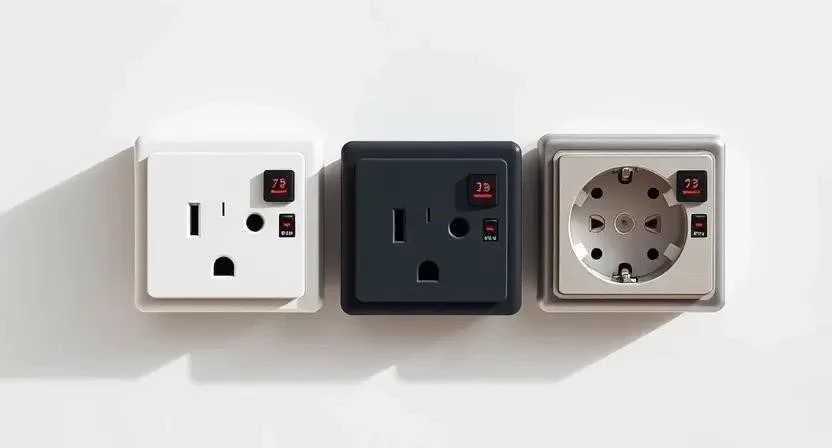

Такая розетка представляет собой стандартный электроустановочный элемент, в который встроен вольтметр или светодиод. Принцип работы прост: светодиод загорается при подаче фазы, а цифровой экран выводит точное значение вольт. Раньше подобные решения ставили только в распределительных щитках, но сейчас они стали популярны в обычных комнатах. Я часто рекомендую их для мест, где подключена дорогая электроника, чувствительная к перепадам.

Разновидности и классификация

Я разделяю эти устройства на две основные группы по типу индикации. Светодиодные модели просто сигнализируют о том, что питание подано. Цифровые же варианты выводят точное число на экран, что позволяет отследить просадку напряжения. По количеству гнезд встречаются как одиночные, так и блоки на две или три розетки. Степень защиты IP определяет возможность установки во влажных зонах.

Технические параметры и характеристики

Номинальный ток в таких моделях обычно составляет 16А, что является стандартом для бытовых сетей. Напряжение рассчитано на диапазон 220–250В. Корпус изготавливают из негорючего поликарбоната или ABS-пластика. Важна точность индикации, особенно в цифровых моделях, где погрешность не должна превышать 1–2%. Класс горючести материала должен быть минимальным для обеспечения пожарной безопасности.

Сферы применения в интерьере и производстве

В жилых комнатах их удобно ставить у рабочих столов или в зонах с компьютерной техникой. Офисы и серверные комнаты вообще не обходятся без таких розеток для контроля питания оборудования. В мастерских они помогают быстро понять, не выбило ли автомат при запуске мощного станка. Важно помнить про ограничения по нагрузке. Устройства полностью совместимы с медным кабелем сечением 2.5 мм².

Технология монтажа и установки

Сначала я всегда полностью обесточиваю линию в распределительном щитке. Проверяю отсутствие напряжения индикаторной отверткой. Только после этого приступаю к работе с проводами.

Необходимые инструменты:

• Индикаторная отвертка
• Стриппер для зачистки кабеля
• Пассатижи или кусачки
• Набор шлицевых и крестовых отверток
• Строительный уровень
• Перфоратор или дрель
• Пылесос для уборки штробы
• Фонарик налобный

Расход материалов на одну точку:

• Розетка с индикацией — 1 шт.
• Монтажная коробка (подрозетник) — 1 шт.
• Кабель ВВГнг-Ls 3×2.5 — 3-7 метров
• Клеммники WAGO — 3 шт.
• Саморезы по дереву/бетону — 2 шт.
• Дюбели пластиковые — 2 шт.
• Изолента или термоусадка — 10 см

Пример из опыта: Однажды я забыл плотно затянуть винт на нулевом контакте. В итоге индикатор начал мерцать, а техника работала нестабильно. Всегда проверяю затяжку каждого контакта рывком за провод.

Пошаговая инструкция по установке:

1. Отключение питания в щитке (2 мин).
2. Разметка и высверливание отверстия под подрозетник (10 мин).
3. Установка монтажной коробки с помощью гипса или пены (15 мин).
4. Зачистка концов кабеля (фаза, ноль, заземление) на 10 мм (5 мин).
5. Подключение провода заземления к центральной клемме (5 мин).
6. Подключение нулевого провода к соответствующей клемме (5 мин).
7. Подключение фазного провода (именно он питает индикатор) (5 мин).
8. Аккуратное укладывание проводов в коробку (5 мин).
9. Фиксация механизма розетки винтами (5 мин).
10. Установка декоративной рамки и лицевой панели (2 мин).
11. Проверка работы индикатора после подачи тока (3 мин).

Для безопасности используйте респиратор при сверлении бетона и защитные очки. Никогда не работайте под напряжением, даже если вам кажется, что «всего на минутку».

Расчет материалов и стоимости

Количество розеток я считаю исходя из количества электроприборов. На одну жилую комнату обычно уходит от 4 до 8 точек. Кабель ВВГнг-Ls 3×2.5 расходуется в среднем 5-10 метров на одну точку от ближайшего распределительного узла.

Обзор производителей

В бюджетном сегменте преобладают китайские бренды, где светодиоды могут перегореть через год. Средний сегмент, куда входят Schneider Electric или Legrand, предлагает надежные механизмы с качественным пластиком. Премиум-бренды делают ставку на минималистичный дизайн и идеальную точность вольтметров. Я предпочитаю средний сегмент, так как здесь соблюден баланс между ценой и долговечностью.

Преимущества и недостатки

Считаю, что такие розетки полезны, но они подходят не всем. Вот основные аргументы за и против.

Плюсы:

1. Мгновенный визуальный контроль наличия тока.
2. Повышенная безопасность при диагностике сети.
3. Возможность отследить просадки напряжения.
4. Современный внешний вид интерьера.
5. Отсутствие необходимости постоянно использовать мультиметр.
6. Быстрое обнаружение сгоревшего автомата.

Минусы:

1. Стоимость выше, чем у обычных моделей.
2. Возможный износ светодиода со временем.
3. Незначительное потребление тока индикатором.
4. Более громоздкий внутренний механизм.
5. Риск покупки некачественных датчиков в дешевых моделях.

Сравнение с альтернативами

Часто спрашивают, зачем покупать такую розетку, если есть обычный вольтметр. Ответ прост: удобство. Встроенный индикатор всегда перед глазами.

Пример из опыта: В гараже я пытался использовать внешний вольтметр на DIN-рейке. Он постоянно собирал пыль и мешал доступ к другим автоматам. Встроенная розетка с экраном решила проблему раз и навсегда.

Стоимость и рекомендации по покупке

Средняя цена на рынке варьируется от 400 до 2500 рублей. На стоимость влияет бренд, тип экрана (LED или LCD) и количество гнезд. Покупаю такие вещи обычно в крупных строительных гипермаркетах или специализированных магазинах электрики. Рекомендую проверять работоспособность индикатора прямо в магазине, если есть такая возможность.

Мнения пользователей и мастеров

Профессиональные электрики хвалят эти модели за удобство при пусконаладочных работах. Обычные пользователи иногда жалуются, что яркий светодиод в спальне может мешать сну. Один мой знакомый рассказал, как цифровой индикатор помог ему заметить падение напряжения до 180В, что спасло его дорогой холодильник от выхода из строя.

Пример из опыта: В последнем проекте я установил цифровые розетки в серверную стойку заказчика. Теперь он сам видит состояние сети, не вызывая меня для простой проверки фазы.

Часто задаваемые вопросы (FAQ)

Влияет ли индикатор на расход электроэнергии?
Потребление светодиода ничтожно мало и не отразится на счетах за свет.

Что делать, если индикатор перестал гореть?
Сначала проверьте наличие напряжения в сети. Если ток есть, значит, перегорел сам светодиод или отошел внутренний контакт.

Можно ли ставить такие розетки в ванную комнату?
Только если модель имеет класс защиты не ниже IP44 и установлена вне зоны прямого попадания брызг.

Подходят ли они для старой алюминиевой проводки?
Да, но я настоятельно рекомендую использовать переходные клеммники, чтобы не соединять медь и алюминий напрямую.

Нужно ли заменять обычные розетки на такие?
Только в критически важных точках: у компьютера, котла или в мастерской.

Как понять, что напряжение в сети опасно?
В цифровых моделях значения ниже 200В или выше 240В сигнализируют о проблемах в сети.

Можно ли устанавливать их в связку с стабилизатором?
Да, в этом случае розетка будет показывать напряжение уже после стабилизации.

Сгорают ли они при коротком замыкании?
Индикатор может выйти из строя, но основной механизм розетки работает независимо от него.
