Розетки с защитой от перенапряжения и скачков тока

Резкие скачки напряжения в электросети часто приводят к выходу из строя дорогостоящей бытовой техники. Замена сгоревшего блока питания современного телевизора или материнской платы компьютера обходится в несколько тысяч рублей, а иногда требует покупки нового устройства. Установка розетки с защитой от перенапряжения и скачков тока позволяет купировать эти риски на уровне электроточки. Правильный подбор компонентов сокращает время на ремонт техники и избавляет от необходимости постоянно переключать сетевые фильтры.

Принцип работы защитных механизмов

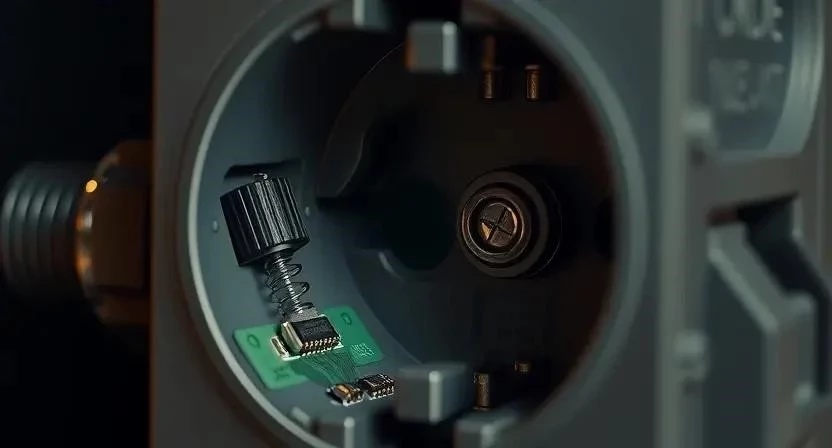

Такие устройства представляют собой модифицированные электроточки, в которые интегрирован специальный защитный элемент. Главное отличие от обычного изделия заключается в наличии варистора — компонента, который меняет свое сопротивление в зависимости от приложенного напряжения. При нормальной работе он практически не влияет на ток. Как только вольтаж превышает допустимый порог, варистор резко снижает сопротивление и сбрасывает излишек энергии на заземление или создает разрыв цепи.

Я часто объясняю заказчикам, что это не стабилизатор, который выравнивает ток, а именно «предохранитель» от критических всплесков. Обычная розетка просто пропускает ток, а защитная активно реагирует на аномалии в сети, спасая электронику от прогара.

Разновидности защитных решений

Рынок предлагает разные варианты исполнения в зависимости от требуемого уровня безопасности и бюджета. В основном они делятся по типу встроенного элемента и способу монтажа.

• Одномодульные с варистором — базовый вариант для одной точки подключения.
• Комбинированные — сочетают защиту от перенапряжения и встроенный предохранитель.
• Многомодульные блоки — несколько розеток в одном корпусе с общей защитой.
• С индикацией состояния — имеют светодиод, который гаснет, когда защитный элемент изношен.
• С заземляющим контактом — обязательны для эффективного сброса излишков тока.
• Влагозащищенные модели — с крышкой и уплотнителем для влажных зон.
• С функцией защиты от короткого замыкания.
• Специализированные для серверного оборудования.

Технические параметры и характеристики

При выборе важно смотреть не на бренд, а на конкретные цифры в паспорте изделия. Основным параметром является напряжение срабатывания — порог, после которого защита начинает работать. Обычно это значение чуть выше стандартных 230В.

Сила тока для большинства домашних моделей составляет 16 Ампер, что позволяет подключать приборы мощностью до 3.5 кВт. Также стоит обратить внимание на степень IP: для сухих комнат достаточно IP20, но для кухни лучше взять IP44. Я всегда проверяю экологичность пластика — качественный поликарбонат не горит и не выделяет токсичный дым при перегреве.

Оптимальные места установки

Ставить такие розетки во всем доме дорого и зачастую бессмысленно. Я рекомендую сосредоточиться на зонах с дорогостоящей электроникой. В первую очередь это гостиная (ТВ, приставки, акустика) и кабинет (компьютер, мониторы, МФУ). На кухне защита необходима для кофемашин, микроволновок и встроенных духовых шкафов, так как перепады напряжения часто случаются при включении мощных приборов.

В серверных или зонах с сетевым оборудованием установка обязательна для всех точек. Однако помните об ограничениях по мощности: если вы планируете подключать через такую розетку мощный электрообогреватель или сварочный аппарат, защита может сработать ложно или быстро износиться из-за постоянных высоких нагрузок.

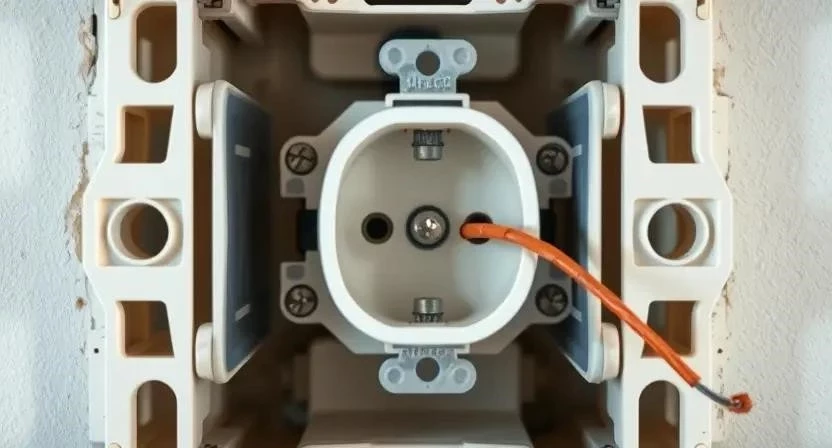

Технология монтажа и правила установки

Монтаж защитной розетки почти не отличается от стандартного, но требует строгого соблюдения правил электробезопасности. Главное условие — наличие полноценного заземления. Без него варистор просто не сможет сбросить лишнее напряжение, и эффективность защиты упадет почти до нуля.

Необходимые материалы:

• Медный кабель ВВГнг-Ls 3х2.5 мм² (расход зависит от длины трассы).
• Монтажная коробка (подрозетник) — 1 шт. на точку.
• Защитная розетка — 1 шт.
• Клеммники Wago или изолента.

Инструменты:

• Индикаторная отвертка (обязательно).
• Стриппер или нож для зачистки кабеля (обязательно).
• Крестовая и плоская отвертки (обязательно).
• Уровень (желательно).
• Перфоратор или зубило для штробления (обязательно).

Пошаговая инструкция по установке:

1. Обесточивание линии через автоматический выключатель в щитке (5 мин).
2. Проверка отсутствия напряжения индикатором на проводах (2 мин).
3. Разметка места установки и сверление отверстия под подрозетник (15 мин).
4. Штробление стен под подвод кабеля (20 мин).
5. Монтаж подрозетника с помощью гипсовой или алебастровой смеси (10 мин).
6. Заводка кабеля в коробку с запасом длины 10-15 см (5 мин).
7. Зачистка изоляции с концов жил на 10 мм (3 мин).
8. Подключение провода заземления (желто-зеленый) к соответствующей клемме (2 мин).
9. Подключение фазы (L) и нуля (N) строго по маркировке на корпусе (5 мин).
10. Фиксация розетки в подрозетнике с помощью винтов (5 мин).
11. Установка декоративной рамки и крышки (3 мин).
12. Повторное включение питания и проверка работоспособности (5 мин).

Я однажды столкнулся с тем, что монтажники перепутали фазу и ноль в защитной розетке. В итоге защита сработала некорректно при первом же скачке, и прибор сгорел. Всегда проверяйте полярность!

Меры безопасности: Работайте только в диэлектрических перчатках. При использовании химии для фиксации подрозетника обеспечьте проветривание. Никогда не касайтесь оголенных проводов, даже если думаете, что ток отключен.

Расчет материалов и стоимости

Количество розеток рассчитывается исходя из количества групп техники. В среднем на одну жилую комнату требуется 2-3 защитные точки. Кабель подбирается сечением 2.5 мм², чтобы избежать перегрева при максимальной нагрузке.

Если делать своими руками, экономия составит около 1500-2000 рублей с каждой точки. Но помните, что ошибка в электромонтаже может привести к пожару.

Обзор производителей

Бренды делятся на три основных сегмента. Премиум-класс (например, Schneider Electric, Legrand) предлагает максимальную надежность, качественный пластик и длительный срок службы варистора. Бюджетный сегмент (китайские бренды) привлекает низкой ценой, но часто грешит плохими контактами и завышенными характеристиками.

Средний сегмент (европейские и российские заводы) является оптимальным по соотношению цена/качество. Большинство качественных изделий производятся в Германии, Италии и Китае (по лицензиям крупных брендов). Я предпочитаю ставить проверенные европейские марки в серверные, а в обычные комнаты — качественный средний сегмент.

Преимущества и недостатки

Как и любое техническое решение, защитные розетки имеют свои сильные и слабые стороны.

Плюсы:

• Значительное продление срока службы электроники.
• Защита от импульсных помех в сети.
• Эстетичный вид (нет лишних проводов от сетевых фильтров).
• Повышенная пожарная безопасность.
• Простота эксплуатации.
• Надежная фиксация в стене.

Минусы:

1. Стоимость выше обычных розеток в 3-5 раз.
2. Ограниченный ресурс варистора (после нескольких сильных скачков защита «выгорает»).
3. Увеличенные габариты механизма (сложнее монтировать в узкие коробки).
4. Необходимость обязательного заземления.
5. Сложность замены защитного элемента (придется менять всю розетку).

Сравнение с альтернативами

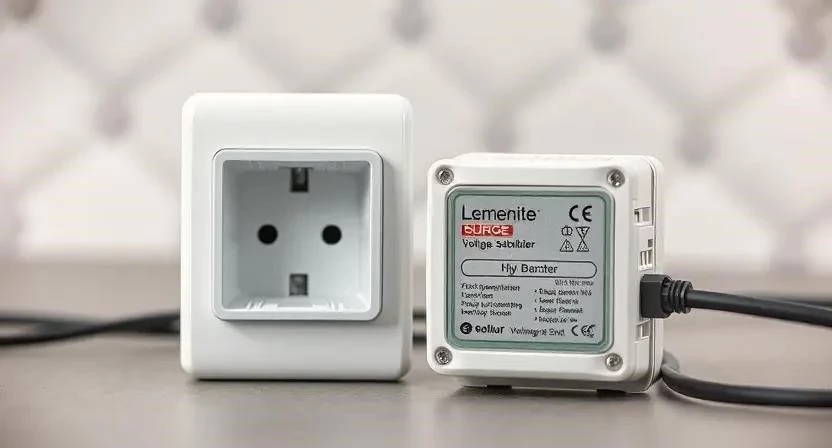

Часто возникает вопрос: что лучше — розетка с защитой, сетевой фильтр или полноценный стабилизатор? Ответ зависит от качества вашей сети.

Стоимость и покупка

Средний диапазон цен варьируется от 800 до 3000 рублей за одну точку. На стоимость влияет бренд, наличие индикации износа и класс защиты IP. В специализированных магазинах электротехники выбор больше, чем в гипермаркетах, и там можно получить консультацию по подбору варистора под конкретную нагрузку.

При покупке обязательно проверяйте сертификат соответствия и целостность упаковки. Я советую не покупать самые дешевые варианты «без имени», так как в них часто вместо варистора стоит обычный предохранитель, который не спасает от импульсных скачков.

Практический опыт и отзывы

Среди электриков такие розетки считаются «страховкой для спокойного сна». В моей практике был случай, когда в частном секторе из-за обрыва нуля в сети произошел скачок до 380В. В доме, где стояли обычные розетки, сгорели почти все блоки питания. В комнате с защитными розетками выжила большая часть техники, хотя сами розетки пришлось заменить, так как их варисторы приняли удар на себя.

Владельцы жилья отмечают, что установка таких точек в зоне ТВ избавляет от визуального мусора в виде удлинителей. Один из моих клиентов рассказал, что после установки защиты в серверную перестал сталкиваться с внезапными перезагрузками роутера во время грозы. Я всегда говорю: лучше один раз потратиться на качественную фурнитуру, чем потом менять весь парк техники.

Часто задаваемые вопросы (FAQ)

Нужно ли заземление для работы защиты?
Да, обязательно. Без заземления варистор не сможет эффективно сбросить избыточное напряжение, что снижает эффективность защиты на 80-90%.

Можно ли ставить такие розетки в серию?
Можно, но это не имеет смысла. Достаточно одной защитной точки на линию или на конкретный прибор.

Как понять, что защита сработала и розетка больше не защищает?
В моделях с индикацией светодиод просто погаснет. В обычных моделях это определить сложно — розетка продолжит подавать ток, но функция защиты исчезнет.

Заменяет ли такая розетка стабилизатор напряжения?
Нет. Розетка защищает от резких скачков (импульсов), а стабилизатор поддерживает постоянный вольтаж, если напряжение в сети постоянно «плавает» (например, 180В вместо 220В).

Можно ли подключать через такую розетку стиральную машину?
Можно, если мощность машины не превышает 3.5 кВт, но для стиральных машин важнее наличие УЗО в щитке.

Как часто нужно менять такие розетки?
Они не имеют срока годности, но имеют ресурс срабатываний. Если в вашем районе часто случаются скачки, раз в 3-5 лет стоит проверить их состояние.

Поможет ли розетка при ударе молнии в линию электропередач?
От прямого попадания молнии не спасет ничего, кроме профессионального грозозащитника в главном щите, но от наведенного импульса розетка может помочь.
