Замена старой электропроводки в квартире часто начинается с установки современных розеток. В среднем одна точка монтажа обходится в 300–700 рублей за работу, а установка одной розетки занимает около 30–40 минут. Правильно подобранные розетки с заземлением в квартире: зачем нужны, преимущества и монтаж — это база безопасности любого жилья. Грамотный подход к электрике исключает риск поражения током при утечке из корпуса бытовой техники.
Принцип работы и назначение заземления
Заземление представляет собой создание дополнительного пути для электрического тока. Если внутри стиральной машины или холодильника произойдет пробой изоляции на металлический корпус, ток пойдет не через человека, а по заземляющему проводнику в землю. Физика проста: ток всегда выбирает путь с наименьшим сопротивлением. В общей системе электробезопасности квартиры этот механизм работает как предохранитель, который мгновенно отводит опасный заряд.
Разновидности систем и маркировка
В жилом секторе чаще всего встречаются две основные схемы. Система TN-S предполагает раздельный проводник нулевого и защитного функций по всей длине. Вариант TN-C-S более распространен в многоквартирных домах: здесь совмещенный провод разделяется на «ноль» и «землю» уже на вводе в квартиру в электрощите. Сама розетка легко узнаваема по двум металлическим «усикам» по бокам от центрального отверстия.
Я всегда советую проверять наличие реального контакта в щитке, так как иногда «усики» в розетках стоят для красоты, а провода за ними нет.
| Вид системы | Особенности | Безопасность | Применение |
|---|---|---|---|
| TN-S | Раздельный PE и N проводники | Максимальная | Новое строительство |
| TN-C-S | Разделение PEN на PE и N в щите | Высокая | Типовые многоэтажки |
| TN-C | Совмещенный нулевой и заземляющий провод | Низкая | Старый фонд (хрущевки) |
| TT | Собственный контур заземления | Средняя/Высокая | Частные дома |
| IT | Изолированная нейтраль | Специфическая | Промышленные объекты |
Технические параметры и стандарты

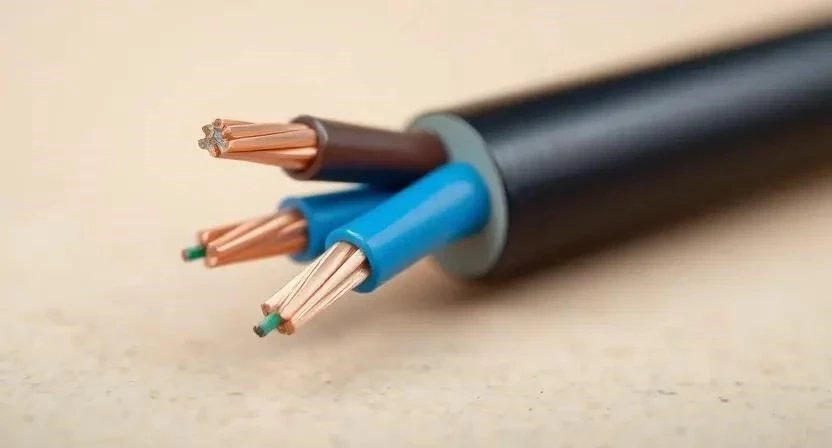

Для монтажа в квартирах используется медный кабель, так как он обладает лучшей проводимостью и гибкостью. Стандартное сечение провода для розеточных групп составляет 2,5 мм². Этого достаточно, чтобы выдержать ток до 16–25 Ампер без перегрева изоляции. Класс защиты большинства бытовых розеток соответствует стандарту IP20, что означает защиту от крупных предметов, но не от влаги.
| Параметр | Значение | Пояснение |
|---|---|---|
| Материал проводника | Медь | Обеспечивает низкое сопротивление |
| Сечение кабеля (PE) | 2,5 мм² | Оптимально для бытовых нагрузок |
| Номинальный ток | 16 А | Стандарт для большинства розеток |
| Напряжение | 220–230 В | Стандарт сети РФ |
| Тип изоляции | ПВХ / ВВГнг-LS | Не поддерживает горение, низкое дымовыделение |
Где установка заземления обязательна
Наибольшая опасность возникает при использовании приборов с металлическим корпусом и высокой мощностью. В первую очередь заземление нужно в кухне и ванной комнате. Стиральные и посудомоечные машины, электродуховки, микроволновки и бойлеры должны быть подключены строго к заземленным розеткам. В таких помещениях влажность повышает электропроводность кожи, что делает любой удар током фатальным.
Однажды я видел, как владелец старой квартиры подключил бойлер через обычный переходник без заземления. В итоге при каждом касании крана он чувствовал легкое «покалывание» — это была утечка тока, которая могла привести к трагедии при полноценном пробое.
- Стиральные машины
- Электрические плиты и духовки
- Холодильники и морозильные камеры
- Бойлеры и водонагреватели
- Кофемашины и чайники
- Системы кондиционирования
- Компьютеры и серверное оборудование
- Электрические котлы
Пошаговая технология монтажа
Перед началом работ обязательно используйте индикаторную отвертку или мультиметр. Работа под напряжением недопустима. Для установки потребуются: перфоратор, уровень, стриппер (или нож), отвертки, пассатижи и электрощит с установленным УЗО.
Я рекомендую использовать УЗО (устройство защитного отключения) в паре с заземлением — это двойной рубеж защиты.
- Обесточивание линии в электрощите (5 минут).
- Разметка мест установки розеток с учетом высоты мебели (10 минут).
- Бурение отверстий под подрозетники перфоратором (15 минут на одну точку).
- Штробление стен для укладки кабеля ВВГнг-LS 3х2,5 (40 минут).
- Прокладка кабеля в гофре или штробе с фиксацией клипсами (30 минут).
- Заводка кабеля в подрозетник с запасом длины 10–15 см (5 минут).
- Зачистка изоляции с концов жил на 10 мм (5 минут).
- Подключение проводов: фаза (коричневый/белый) и ноль (синий) в боковые клеммы, земля (желто-зеленый) — строго в центральную клемму (10 минут).
- Фиксация подрозетника гипсом или алебастром (высыхание 1–2 часа).
- Монтаж декоративной панели и затяжка винтов (5 минут).
- Проверка работоспособности тестером розеток (10 минут).
Важный нюанс: не затягивайте винты клемм слишком сильно, чтобы не сорвать резьбу, но и не оставляйте их ослабленными. Плохой контакт ведет к нагреву и оплавлению пластика.
Меры безопасности:
— Работайте в защитных очках при сверлении бетона.
— Используйте респиратор при штроблении стен.
— Проверяйте отсутствие напряжения перед каждым касанием жил.
— Не используйте алюминиевые провода вместе с медными без специальных клеммников.
Расчет материалов и стоимости
Количество розеток рассчитывается исходя из функционала комнаты. В спальне достаточно 3–5 точек, в кухне — от 6 до 12. Длина кабеля считается по траектории от щитка до каждой точки с коэффициентом запаса 1.1.
| Материал | Кол-во (на комнату 15м2) | Расход/Ед. | Цена (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2,5 | 30 м | 1 м | 80 руб. | 2400 руб. |
| Розетки с заземлением | 6 шт. | 1 шт. | 250 руб. | 1500 руб. |
| Подрозетники | 6 шт. | 1 шт. | 40 руб. | 240 руб. |
| Гофра ПВХ 20мм | 25 м | 1 м | 20 руб. | 500 руб. |
| Гипсовая смесь | 1 мешок | 5 кг | 300 руб. | 300 руб. |
Если нанимать мастера, работа по установке одной точки обойдется в 500–800 рублей. Своими руками можно сэкономить около 3000–5000 рублей на одной комнате, но только если есть базовые навыки работы с электроинструментом.
Обзор производителей и брендов
Рынок делится на три сегмента. Премиум-класс (Legrand, Schneider Electric серии Unica) отличается долговечностью механизмов и качественным пластиком, который не желтеет со временем. Средний сегмент (ABB, ERA) предлагает хороший баланс цены и надежности. Бюджетные варианты часто грешат слабыми пружинами контактов, что приводит к искрению.
Я считаю, что на электрике экономить нельзя. Дешевая розетка может просто «выгореть» под нагрузкой мощного чайника, что приведет к короткому замыканию.
Преимущества и недостатки заземления
Основной плюс — это жизнь и здоровье. Однако есть и определенные сложности в реализации, особенно в старом жилом фонде.
Положительные стороны:
- Защита человека от удара током при пробое
- Продление срока службы дорогой электроники
- Снижение уровня электромагнитных помех в аудиосистемах
- Стабильная работа УЗО (мгновенное срабатывание)
- Соответствие государственным нормам ПУЭ
- Предотвращение искрения на корпусах приборов
- Повышение пожарной безопасности квартиры
- Возможность подключения профессионального оборудования
Сложности и минусы:
- Необходимость полной замены старой двухжильной проводки
- Увеличение стоимости материалов (кабель 3-жильный дороже)
- Сложность монтажа в домах без общего контура заземления
- Требуется установка дополнительных модулей в щите (УЗО, автоматы)
- Необходимость в квалифицированном электромонтаже
- Увеличение объема штроб в стенах
- Риск ошибок при неправильном подключении (перепутали ноль и землю)
Сравнение с обычными розетками
| Критерий | Розетка с заземлением | Розетка без заземления |
|---|---|---|
| Безопасность | Высокая (отвод тока в землю) | Низкая (ток может пойти через человека) |
| Стоимость | Выше на 20–50% | Минимальная |
| Сложность монтажа | Требуется 3-жильный кабель | Достаточно 2-жильного кабеля |
| Совместимость | Подходит для всех типов вилок | Только для вилок без заземляющего контакта |
| Защита техники | Защищает от статики и утечек | Не обеспечивает защиты корпуса |
Стоимость и рекомендации по покупке
Средняя цена качественной розетки варьируется от 150 до 600 рублей. На стоимость влияет материал корпуса (поликарбонат или дешевый пластик), наличие детских защитных штор и бренд. Покупать электрофурнитуру лучше в специализированных магазинах электрики, чтобы избежать подделок под известные бренды.
При выборе в магазине обязательно проверьте плотность прилегания контактов. Если вилка входит слишком легко — такая розетка будет греться.
Мнения специалистов и опыт использования
Профессиональные электрики единогласны: заземление в сочетании с УЗО — единственный способ обеспечить реальную безопасность в квартире. Многие владельцы жилья отмечают, что после перехода на заземленные розетки исчезло «покалывание» при касании корпуса ноутбука или стиральной машины.
В моей практике был случай, когда клиент решил сэкономить и сделал «зануление» (соединил землю с нулем в розетке). Это смертельно опасно: при обрыве общего нуля в подъезде весь корпус стиральной машины оказался под напряжением 220В. Хорошо, что техника была выключена из сети, иначе последствия были бы печальными.
Ответы на частые вопросы (FAQ)
Можно ли сделать заземление в старом доме?
Если в доме нет общего контура, полноценное заземление сделать сложно. Вариантом защиты станет установка УЗО, которое отключит питание при утечке тока, даже без наличия заземляющего провода.
Опасно ли заземление?
При правильном монтаже оно абсолютно безопасно. Опасность представляет только самодельное «зануление» или ошибки при подключении в щитке.
Что делать, если в розетке есть «усики», а заземления нет?
Такие розетки бесполезны. Нужно либо проложить третий провод, либо использовать УЗО для защиты жизни.
Поможет ли заземление от скачков напряжения?
Нет, заземление защищает от утечки тока на корпус. От скачков напряжения спасают стабилизаторы и реле напряжения.
Можно ли использовать заземление для всех приборов?
Да, но для приборов с пластиковым корпусом (класс II) заземление не требуется, так как у них двойная изоляция.
Какое сечение провода выбрать для заземления?
В бытовых сетях сечение защитного проводника (PE) должно быть равно сечению фазного провода, обычно это 2,5 мм².
Нужно ли заземлять розетки в комнате с компьютером?
Да, это крайне желательно для защиты чувствительных компонентов ПК от статического электричества и помех.
Чем отличается заземление от зануления?
Заземление соединяет корпус с реальным контуром в земле. Зануление — с нулевым проводом сети. Зануление может быть опасным при авариях в электросети дома.
