Организация электропитания в серверной начинается с подбора правильных точек подключения. Ошибка в этом вопросе приводит к простоям оборудования или даже к пожару из-за перегрева контактов. Стоимость одного профессионального PDU-блока может варьироваться от 5 000 до 50 000 рублей, а монтаж всей системы питания в стойку занимает от 4 до 12 рабочих часов в зависимости от сложности. Чтобы понять, как выбрать розетку для серверного оборудования, нужно учитывать суммарную мощность всех устройств и требования к отказоустойчивости.
Особенности специализированных решений для питания
Серверные розетки существенно отличаются от бытовых. Главное различие заключается в способности выдерживать длительную максимальную нагрузку без перегрева. В обычных квартирных розетках контакты быстро разбалтываются, что недопустимо для ЦОД. В инфраструктуре дата-центров такие устройства служат промежуточным звеном между ИБП и конечным сервером. Я заметил, что использование стандартных бытовых удлинителей в серверных приводит к оплавлению пластика уже через полгода работы.
Разновидности и классификация устройств
Системы питания делятся по способу монтажа и типу разъемов. Встраиваемые варианты монтируются в стены или панели, навесные крепятся на профиль, а PDU-блоки (Power Distribution Unit) устанавливаются непосредственно в 19-дюймовый шкаф. Наиболее распространены разъемы стандарта IEC, которые обеспечивают плотную фиксацию кабеля и исключают случайное выдергивание.
Основные типы разъемов и их назначение:
- IEC C13 — стандарт для большинства серверов и коммутаторов.
- IEC C19 — для мощного оборудования с высоким энергопотреблением.
- Schuko — обычная европейская розетка для периферии.
- NEMA — американский стандарт, встречается в импортном оборудовании.
- Разъемы с фиксатором — предотвращают выпадение вилки при вибрации.
- Промышленные силовые разъемы — для ввода питания в стойку.
- Разъемы с индикацией нагрузки — позволяют видеть потребление в реальном времени.
- Управляемые разъемы — с возможностью удаленного отключения порта.
Таблица 1. Виды серверных розеток и их назначение
| Тип устройства | Разъем | Назначение | Способ монтажа | Надежность |
|---|---|---|---|---|
| Базовый PDU | IEC C13 | Обычные серверы | Горизонтальный/Вертикальный | Высокая |
| Силовой PDU | IEC C19 | Мощные СХД, БП | Вертикальный (0U) | Очень высокая |
| Блоки с Schuko | Евророзетка | Мониторы, КВМ-переключатели | Встраиваемый | Средняя |
| Управляемый PDU | IEC C13/C19 | Мониторинг и удаленный ребут | В стойку 19″ | Максимальная |

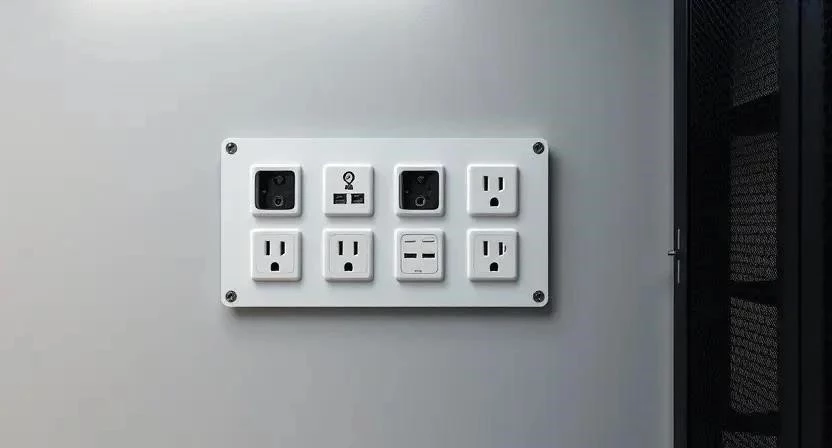

| Стеновые розетки | Промышленные | Подвод питания к шкафу | В стену | Высокая |
Технические параметры и требования
При выборе важно смотреть на номинальный ток. Большинство серверных решений рассчитаны на 16А, но для мощных стоек используют 32А. Материал контактов должен быть из высококачественной меди с никелированием для защиты от окисления. Степень защиты IP20 подходит для закрытых шкафов, а IP44 нужна, если в помещении возможна повышенная влажность или пыль.
Я всегда использую медный провод сечением не менее 2.5 мм² для линий питания, чтобы избежать просадок напряжения. Пожаробезопасность обеспечивается использованием самозатухающего пластика (поликарбоната). Важно следить за тем, чтобы автоматический выключатель в щитке соответствовал номиналу розетки.
Таблица 2. Технические параметры серверных розеток
| Характеристика | Значение (Стандарт) | Значение (Профи) | Что означает |
|---|---|---|---|
| Номинальный ток | 16 А | 32 А | Максимальная сила тока без перегрева |
| Напряжение | 220-230 В | 380-400 В (3 фазы) | Рабочее напряжение сети |
| Степень защиты | IP20 | IP44 / IP54 | Защита от пыли и влаги |
| Материал контактов | Латунь | Медь + Никель | Проводимость и стойкость к коррозии |
| Рабочая температура | до +40°C | до +60°C | Допустимый нагрев корпуса |
Сферы применения и ограничения
Профессиональные розетки незаменимы в полноценных серверных комнатах и ЦОД. В малых стойках часто используют комбинированные PDU. Для домашних серверов достаточно качественных блоков с заземлением, но и там я рекомендую ставить IEC-разъемы. Основное ограничение — суммарная нагрузка на одну линию. Если подключить пять серверов по 500 Вт в одну розетку через дешевый разветвитель, сработает автомат или расплавится изоляция.
Правила и технология монтажа
Установка питания в серверный шкаф требует строгого соблюдения электробезопасности. Сначала подготавливается кабель-менеджмент, чтобы провода не перекрывали поток холодного воздуха. Для крепления PDU в 19-дюймовую стойку используются специальные кронштейны или вертикальные направляющие (0U), что экономию место в шкафу.
Необходимый набор инструментов и материалов:
- Обжимной инструмент (кримпер) для наконечников.
- Стриппер для снятия изоляции.
- Набор отверток (шлиц, крест, Torx).
- Цифровой мультиметр для проверки фаз и заземления.
- Маркировочный принтер или бирки.
- Медный кабель ВВГнг-LS.
- Стяжки-липучки (не пластиковые, чтобы не передавить кабель).
- Наконечники НШВИ для многожильного провода.
Пошаговый процесс установки:
- Планирование точек подключения и расчет нагрузки (30 мин).
- Прокладка силового кабеля от щитка до шкафа с соблюдением радиусов изгиба (2-4 часа).
- Монтаж кронштейнов PDU в стойку (20 мин).
- Зачистка кабеля и установка наконечников НШВИ (15 мин).
- Подключение фазы, нуля и заземления к входному разъему (10 мин).
- Проверка отсутствия короткого замыкания мультиметром (10 мин).
- Подача напряжения и замер вольтажа на каждом выходе (15 мин).

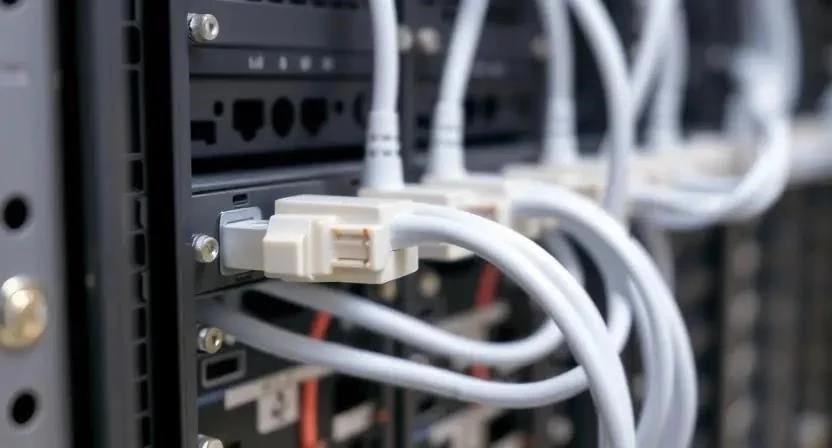

- Подключение серверного оборудования по схеме (1-2 часа).
- Маркировка каждого кабеля питания (30 мин).
- Финальная укладка проводов в органайзеры (40 мин).
Однажды я столкнулся с ситуацией, когда монтажник решил сэкономить и не использовал наконечники на многожильном проводе. Через месяц контакт ослаб, розетка начала искрить, и сервер с базой данных просто выключился. Теперь я лично проверяю затяжку каждого винта.
Расчет количества и мощности
Чтобы определить число розеток, нужно посчитать количество блоков питания в каждом сервере. Помните, что современные серверы имеют два БП для резервирования. Значит, на один сервер нужно две розетки в разных PDU (питание от разных линий/ИБП). Суммарная мощность линии не должна превышать 80% от номинала автомата для обеспечения запаса безопасности.
Таблица 3. Расчет необходимого питания для стойки
| Оборудование | Кол-во БП | Мощность 1 БП (Вт) | Общая мощность (Вт) | |
|---|---|---|---|---|
| Сервер БД | 2 | 750 | 2 | 1500 |
| Веб-сервер | 2 | 400 | 2 | 800 |
| Коммутатор | 1 | 150 | 1 | 150 |
| СХД | 2 | 600 | 2 | 1200 |
| — | — | 7 | 3650 |
Обзор производителей и брендов
На рынке доминируют Schneider Electric и APC — это «золотой стандарт» с максимальной надежностью, но и самой высокой ценой. Legrand предлагает отличные решения для настенного монтажа. В среднем сегменте можно встретить Hyperline или Digius. Разница в цене обусловлена качеством пластика, точностью подгонки контактов и наличием интеллектуальных функций управления питанием.
Преимущества и недостатки профи-решений
Специализированное оборудование имеет свои сильные и слабые стороны.
Плюсы:
- Высокая стойкость к перегреву при круглосуточной нагрузке.
- Надежная фиксация шнура (стандарты IEC).
- Возможность интеграции в систему мониторинга ЦОД.
- Компактный монтаж в стойку без потери места.
- Повышенная пожаробезопасность материалов.
- Снижение риска случайного отключения питания.
- Точное соответствие стандартам электробезопасности.
Минусы:
- Высокая стоимость по сравнению с бытовыми аналогами.
- Требование к специальным кабелям питания (IEC).
- Сложность подбора в обычных строительных магазинах.
- Необходимость профессионального монтажа.
- Ограниченность по количеству портов в одном блоке.
Сравнение с альтернативными вариантами
Многие пытаются сэкономить, используя обычные сетевые фильтры. Это грубая ошибка, так как бытовые фильтры не рассчитаны на работу 24/7 под нагрузкой и часто имеют слабые внутренние шины.
Таблица 4. Сравнение типов систем питания
| Параметр | Бытовой фильтр | Серверная розетка | Профессиональный PDU |
|---|---|---|---|
| Срок службы 24/7 | Низкий (1-2 года) | Высокий (5-10 лет) | Максимальный (10+ лет) |
| Тип контактов | Подпружиненные | Зажимные/Силовые | Промышленные |
| Монтаж в стойку | Нет (лежит на полу) | Частично | Полная интеграция |
| Защита от перегрузки | Предохранитель | Автомат в щитке | Встроенный мониторинг |
| Цена | Низкая | Средняя | Высокая |
Стоимость и рекомендации по покупке
Средняя стоимость базового PDU на 8-12 розеток начинается от 4 000 рублей. Управляемые модели с поддержкой SNMP стоят от 15 000 до 40 000 рублей. Цена зависит от материала корпуса, количества портов и функций мониторинга. Рекомендую покупать оборудование у официальных дистрибьюторов, так как на рынке много подделок под APC, которые горят при нагрузке более 10А.
Опыт эксплуатации и отзывы коллег
Системные администраторы отмечают, что переход на PDU с IEC-разъемами практически свел на нет проблему «вылетевших» вилок. Электромонтажники же жалуются на дешевые китайские блоки, где сечение внутренней шины в два раза меньше заявленного. Я слышал историю, когда в одном офисе использовали обычный «пилот» для четырех серверов; в итоге розетка оплавилась, и оборудование отключилось в самый разгар рабочего дня. Это лишний раз доказывает, что экономия на питании всегда выходит боком.
Часто задаваемые вопросы
Можно ли использовать обычные удлинители в серверной?
Категорически нет. Они не рассчитаны на постоянную нагрузку и не имеют должной пожаробезопасности.
Нужно ли заземление для каждого сервера?
Да, заземление обязательно. Без него на корпусе оборудования скапливается статика, что может привести к сбою работы или выходу из строя сетевых карт.
Как часто проверять контакты розеток?
Рекомендую раз в полгода проводить тепловизионный осмотр. Если розетка греется выше 50-60 градусов — ее нужно менять.
Что делать, если не хватает розеток в PDU?
Не используйте разветвители. Единственный правильный вариант — установить дополнительный PDU-блок в стойку.

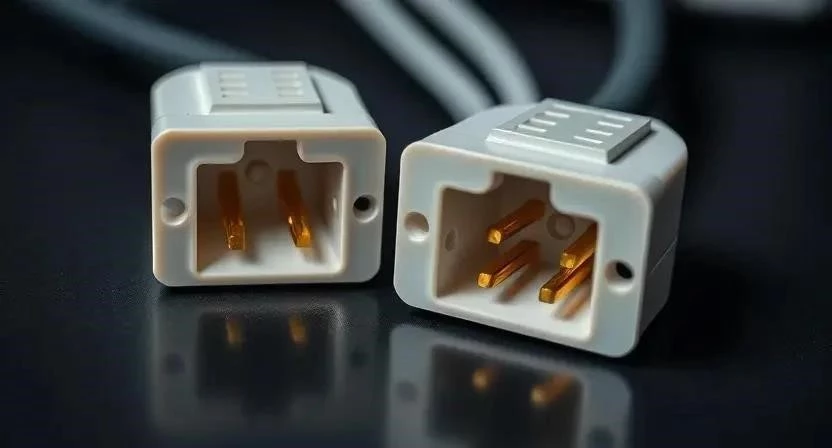

Чем отличается C13 от C19?
C13 рассчитана на ток до 10-16А, а C19 — до 16-20А и имеет более массивные контакты для мощных БП.
Можно ли ставить PDU горизонтально?
Да, если шкаф позволяет. Но вертикальный монтаж (0U) более эффективен, так как не занимает полезное место (U-юниты).
Влияет ли длина кабеля питания на стабильность?
Слишком длинный кабель с малым сечением может вызвать падение напряжения. Используйте кабели строго по длине с запасом 10-15%.
Безопасно ли использовать одну фазу на всю стойку?
Для малых стоек — да. Для больших рекомендуется распределять нагрузку по трем фазам, чтобы избежать перекоса.
Как защитить розетки от пыли?
Используйте шкафы со степенью защиты IP54 или устанавливайте заглушки на неиспользуемые порты.
