Управление освещением из трех и более точек часто требуется для длинных коридоров, больших гостиных или многоуровневых лестниц. Такая задача считается средней по сложности, занимает около одного рабочего дня, а итоговая стоимость материалов напрямую зависит от длины кабеля. В этой статье разберем, как реализовать схему управления светом из 3 мест пошагово. Правильный подход гарантирует надежность всей сети и комфорт в эксплуатации.
Особенности подготовки к работе
Перед тем как браться за инструменты, нужно трезво оценить свои силы. Монтаж такой схемы требует базовых навыков работы с электрикой и понимания того, как движется фаза по цепи. Я всегда напоминаю новичкам: если вы никогда не держали в руках индикаторную отвертку, лучше пригласить специалиста. Основное время уйдет на штробление стен и аккуратную коммутацию проводов. Безопасность здесь на первом месте, поэтому работа без отключенного питания в щитке категорически запрещена.
Подбор необходимых материалов
Для качественного монтажа я использую только проверенные комплектующие. Важно, чтобы все выключатели были из одной серии, иначе рамки просто не сойдутся.
- Перекрестный выключатель (1 шт)
- Проходные выключатели (2 шт)
- Кабель ВВГнг 3х1.5 (расчет по длине трассы)
- Подрозетники для установки (3 шт)
- Клеммники Wago для соединений
- Изолента ПВХ
- Дюбель-гвозди для фиксации коробок
- Маркировочные бирки для проводов
| Материал | Количество | Расход на м2 (ориент.) | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Перекрестный выключатель | 1 шт | — | 800 руб. | 800 руб. |
| Проходной выключатель | 2 шт | — | 500 руб. | 1000 руб. |
| Кабель ВВГнг 3х1.5 | 20 м | 2-3 м / м2 | 70 руб/м | 1400 руб. |
| Подрозетник | 3 шт | — | 60 руб. | 180 руб. |
| Клеммники Wago | 1 упаковка | — | 300 руб. | 300 руб. |
Инструментарий электрика

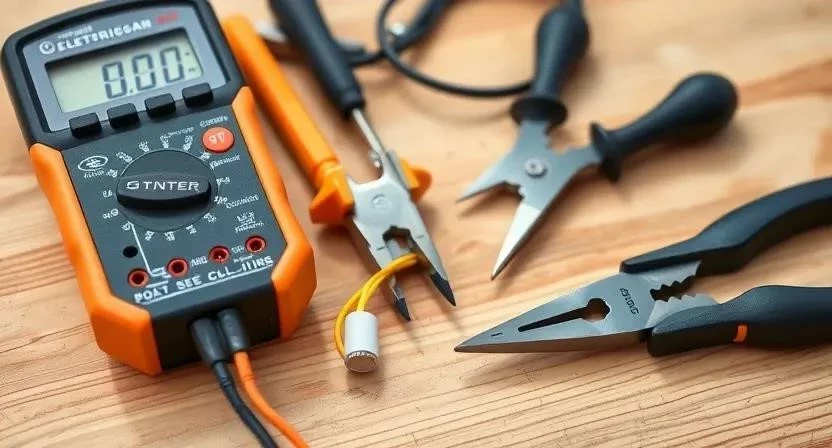

Правильный инструмент экономит время и бережет нервы. Я заметил, что использование дешевых пассатижей часто приводит к замятию жил кабеля, что в будущем вызывает плохой контакт.
- Стриппер — для быстрой и чистой зачистки изоляции
- Индикаторная отвертка — проверка наличия напряжения
- Пассатижи — обрезка и сгибание проводов
- Уровень — чтобы выключатели не висели криво
- Перфоратор — быстрое бурение отверстий под подрозетники
- Мультиметр — проверка целостности цепи и прозвонка
- Штроборез или зубило — создание каналов в стене
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции | Желательно | 600 руб. |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб. |
| Перфоратор | Штробление и сверление | Обязательно | 5000 руб. |
| Мультиметр | Диагностика схемы | Желательно | 1200 руб. |
| Уровень | Выравнивание | Обязательно | 400 руб. |
Подготовка помещения к монтажу
Начинаю я всегда с полной обесточки. Выключаю соответствующий автоматический выключатель в электрощите и вешаю на него табличку «Не включать!». Затем проверяю отсутствие напряжения в имеющихся точках с помощью индикатора. Чтобы не собирать строительную пыль по всей квартире, я освобождаю стены от мебели и застилаю пол плотной пленкой. Это банально, но экономит часы уборки после завершения работ.
Работа с поверхностью стен

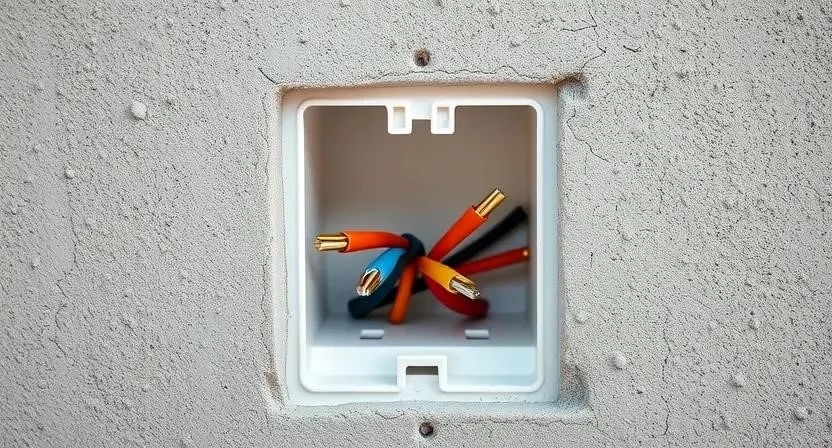

Разметка — самый ответственный этап. Отмечаю центры будущих выключателей на высоте 90 см от пола. Затем приступаю к штроблению. Прорезаю каналы под кабель, стараясь соблюдать вертикальность и горизонтальность линий. После этого высверливаю отверстия под подрозетники. Я всегда проверяю глубину посадки: если подрозетник утоплен слишком глубоко, механизм выключателя будет болтаться, а если слишком мелко — декоративная рамка не прижмется к стене. Фиксирую стаканы на гипсовый раствор или алебастр.
Пошаговый алгоритм подключения
Монтаж требует строгой последовательности. Если перепутать провода на этапе прокладки, придется вскрывать стены.
- Прокладка кабеля от распределительной коробки к первому проходному выключателю (30-40 мин).
- Соединение первого проходного выключателя со вторым, который в нашем случае является перекрестным (40-60 мин).
- Соединение перекрестного выключателя с третьим проходным механизмом (40-60 мин).
- Прокладка линии от последнего проходного выключателя к патрону светильника (30-50 мин).
- Подключение фазного провода в распределительной коробке к началу цепи (20 мин).
- Зачистка всех жил кабеля стриппером и монтаж в клеммники Wago (30 мин).
- Установка самих механизмов выключателей в подрозетники и затягивание винтов (30 мин).
- Монтаж декоративных рамок и защелкивание клавиш (20 мин).
- Проверка всей схемы мультиметром в режиме «прозвонки» перед подачей тока (20 мин).
- Тестовое включение питания и проверка работы света из каждой из трех точек (15 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и штробление | 3-4 часа | Соблюдение геометрии |
| Прокладка кабеля | 2-3 часа | Без натяжения проводов |
| Коммутация (подключение) | 1.5-2 часа | Надежная затяжка контактов |
| Установка механизмов | 1 час | Выравнивание по уровню |
| Тестирование | 30 мин | Проверка всех комбинаций |
Я однажды перепутал провода в перекрестном блоке, и свет работал только при определенном положении клавиш. Пришлось все перебирать заново. Чтобы этого избежать, используйте разные цвета жил: например, коричневый для фазы, синий для нуля и желто-зеленый для заземления.
Технологические нюансы монтажа
Обращайте внимание на сечение провода — для освещения стандартно используется 1.5 мм². Меньшее сечение может привести к перегреву при использовании мощных ламп. Я рекомендую проверять затяжку винтов в клеммах через пару дней после установки, так как медь «плывет», и контакт может ослабнуть. Также важно соблюдать температурный режим кабеля: не допускайте его перегибов под острым углом в подрозетнике, иначе изоляция может треснуть.
Типичные ошибки новичков
Многие пытаются сэкономить и поставить вместо перекрестного выключателя еще один проходной. Это грубая ошибка — схема просто не будет работать. Также часто забывают про заземление, что опасно при пробое изоляции в светильнике. Плохой контакт в клеммах вызывает искрение и может привести к пожару. Я всегда говорю: лучше потратить лишние 10 минут на проверку каждого соединения, чем потом искать причину короткого замыкания.
- Перепутанные фазные провода в перекрестном узле.
- Использование кабеля с недостаточным сечением.
- Отсутствие проверки схемы мультиметром перед включением.
- Слишком сильная затяжка винтов, приводящая к обрыву жилы.
- Монтаж подрозетников без использования уровня.
Расчет стоимости реализации
Цена зависит от того, будете ли вы делать всё сами или наймете электрика. Я всегда использую клеммники Wago, потому что скрутки в подрозетниках — это прошлый век и лишний риск.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Выключатели (комплект) | 1980 | 1980 | 0 |
| Кабель ВВГнг 3х1.5 (20м) | 1400 | 1400 | 0 |
| Расходники (подрозетники, клеммы) | 480 | 480 | 0 |
| Стоимость работ | 0 | 4500 | 4500 |
| 3860 | 8360 | 4500 |
Эксплуатация и уход
Современные выключатели служат долго, но и они требуют внимания. Я рекомендую раз в год проверять надежность контактов, особенно если вы чувствуете легкий треск при включении. Очищайте декоративные рамки от пыли влажной тряпкой, не используя агрессивную химию, чтобы не испортить пластик. Обычно качественный механизм работает 15-20 лет без замены.
Современные альтернативы
Если вы не хотите штробить стены и тянуть десятки метров кабеля, присмотритесь к умным реле. Системы Zigbee или Wi-Fi позволяют создать виртуальный перекрестный выключатель. Вы ставите одно реле в подрозетник, а остальные точки управления делаете беспроводными. Это значительно дешевле в плане трудозатрат, хотя и требует настройки приложения на смартфоне.
Ответы на частые вопросы
Чем отличается проходной от перекрестного выключателя?
Проходной имеет два контакта для управления, а перекрестный — четыре. Проходные ставятся по краям цепи, перекрестный — посередине.
Можно ли управлять светом из 4 и более мест?
Да. Для этого нужно добавить еще больше перекрестных выключателей между двумя крайними проходными.
Какой кабель лучше выбрать для освещения?
Оптимальный вариант — ВВГнг-LS 3х1.5. Он не поддерживает горение и имеет низкое дымовыделение.
Можно ли ставить перекрестный выключатель без проходных?
Нет, схема технически не будет работать без двух проходных выключателей на концах линии.
Что делать, если свет работает только из одной точки?
Скорее всего, перепутаны провода в одном из механизмов или произошел обрыв жилы в распределительной коробке.
Как проверить работоспособность схемы без напряжения?
Используйте мультиметр в режиме прозвонки: при переключении клавиш цепь должна замыкаться и размыкаться.
Нужен ли отдельный ноль для каждого выключателя?
Нет, ноль идет напрямую от щитка к светильнику. Через выключатели коммутируется только фаза.
Я заметил, что если не проверить глубину подрозетника, механизм может просто не влезть, и придется переделывать всю отделку. Всегда замеряйте глубину до того, как начнете зашпаклевывать стены.
