Соединение проводов в распределительной коробке

Монтаж электрики в квартире начинается с разводки кабелей по комнатам. Правильный ответ на вопрос, как соединить провода в распределительной коробке, определяет безопасность всего жилья. В среднем на одну коробку уходит от 30 до 60 минут работы. Стоимость комплектующих минимальна, но цена ошибки может быть слишком высокой. Грамотный подход исключает перегрев контактов и короткие замыкания в будущем.

Особенности электромонтажа перед стартом

Работа с электричеством требует базовых навыков и строгого соблюдения ПУЭ (Правил устройства электроустановок). Сложность задачи оценивается как средняя, но она не прощает халатности. Я всегда советую начинающим сначала изучить схему разводки на бумаге. Если вы никогда не держали в руках мультиметр или не знаете разницы между фазой и нулем, лучше вызвать профессионала. Ошибка в соединении может привести к выгоранию техники или пожару. Время выполнения зависит от количества точек, но спешка здесь — главный враг.

Материалы для монтажа

Для розеток используется кабель с медными жилами. Оптимальный выбор — ВВГнг 3х2.5, где «нг» означает, что оболочка не поддерживает горение. Количество материалов зависит от числа розеток в группе. На одну коробку обычно уходит несколько клеммников и небольшой запас кабеля.

• Кабель ВВГнг 3х2.5 (основная магистраль и отводы)
• Клеммники Wago серии 221 (для быстрого соединения)
• Распределительные коробки (пластиковые, негорючие)
• Изолента ПВХ (для дополнительной защиты)
• Термоусадочные трубки (при пайке или опрессовке)
• Маркеры или цветная изолента для пометки жил
• Кабельные стяжки (для фиксации внутри коробки)
• Грунтовка для стен перед штроблением
• Дюбель-гвозди для крепления коробок

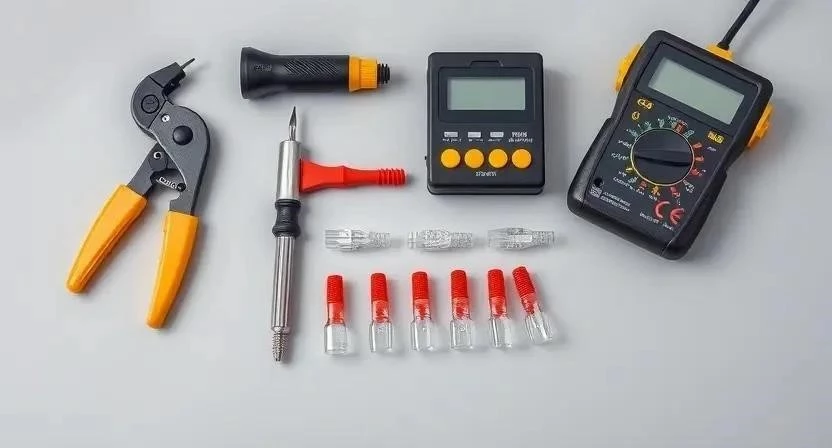

Инструментарий электрика

Качественный инструмент ускоряет работу в разы и делает соединение надежным. Стриппер позволяет снимать изоляцию, не повреждая медную жилу, что критически важно для контакта. Пассатижи нужны для загиба проводов, а индикаторная отвертка — для проверки безопасности. Я рекомендую купить базовый набор инструментов, так как аренда на один день часто обходится дороже покупки простых моделей.

• Стриппер (для зачистки изоляции)
• Индикаторная отвертка (проверка напряжения)
• Отвертки (крестовая и плоская)
• Пассатижи или кусачки
• Мультиметр (проверка целостности цепи)
• Канцелярский нож (для грубой резки)
• Уровень (для ровной установки коробки)

Подготовка помещения и безопасности

Безопасность стоит на первом месте. Прежде чем лезть в провода, я полностью отключаю электропитание в распределительном щите. Мало просто выключить автомат — нужно убедиться, что напряжение отсутствует, используя индикаторную отвертку на каждом проводе. Чтобы строительная пыль не попала в розетки или на мебель, поверхности накрываю плотной пленкой. Работа в резиновых перчатках и защитных очках поможет избежать случайных травм при зачистке жил.

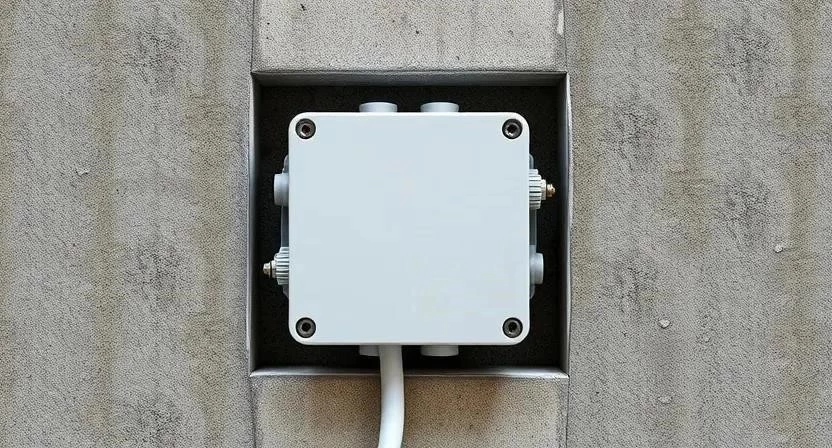

Работа с поверхностью и установка коробок

Сначала я размечаю места установки коробок на стене. Оптимальная высота — около 30 см от потолка, чтобы коробку было легко спрятать под отделку, но при этом оставался доступ. После разметки приступаю к штроблению. Глубина штробы должна быть такой, чтобы коробка не выпирала из стены, иначе придется тратить лишнюю штукатурку. Фиксирую коробку дюбелями, проверяя ее положение по уровню. Если коробка встанет криво, крышка может не закрыться плотно, что создаст риск касания проводов.

Пошаговая инструкция по соединению проводов

Процесс требует аккуратности. Я всегда оставляю запас провода в коробке (около 10-15 см), чтобы при необходимости можно было переделать соединение без перекладки кабеля.

1. Заводка кабелей (10 мин). Завожу все кабели в коробку через специальные отверстия. Фиксирую их так, чтобы они не выскочили при случайном рывке.
2. Маркировка (5 мин). Помечаю провода: фаза (коричневый/белый), ноль (синий), заземление (желто-зеленый). Это спасет от путаницы, если кабелей больше трех.
3. Зачистка изоляции (10 мин). С помощью стриппера снимаю 10-12 мм изоляции с каждого конца провода. Я слежу, чтобы на меди не осталось глубоких царапин.
4. Выбор метода (5 мин). Определяюсь с типом соединения. Для бытовых розеток чаще всего использую клеммники Wago за их скорость и надежность.
5. Соединение нулей (10 мин). Собираю все синие провода в один клеммник. Это общая нулевая шина для данной группы розеток.
6. Соединение заземления (10 мин). Все желто-зеленые жилы объединяю в отдельный клеммник. Заземление должно быть непрерывным по всей цепи.
7. Распределение фаз (15 мин). Соединяю приходящую фазу с уходящими проводами на розетки. Если группа большая, разделяю их на несколько линий.
8. Проверка контактов (5 мин). Слегка потягиваю за каждый провод. Если жила вышла из клеммника — переделываю. Плохой контакт ведет к нагреву.

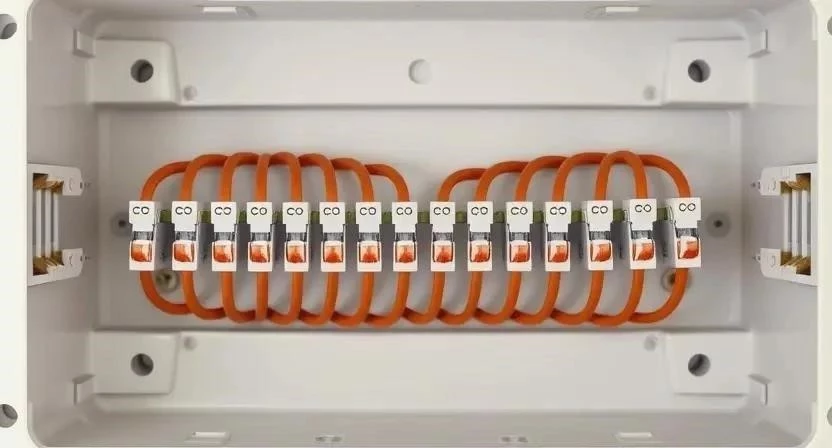

9. Укладка (10 мин). Аккуратно складываю провода «змейкой» внутри коробки. Избегаю резких перегибов, чтобы не повредить изоляцию.
10. Закрытие (5 мин). Устанавливаю крышку коробки. Проверяю, чтобы провода не зажимались краем пластика.

Из моего опыта: однажды я решил сэкономить время и не промаркировал провода в большой коробке, где сходилось пять линий. В итоге потратил три часа, прозванивая каждый провод мультиметром, чтобы понять, куда идет фаза. Теперь маркировка — мой первый шаг.

Еще один случай: пытался запихнуть в маленькую коробку слишком много кабелей. В итоге один из клеммников просто выскочил при закрытии крышки. Всегда берите коробку с запасом по объему.

Технические нюансы и требования

Температура в помещении при монтаже должна быть в пределах нормы, так как сильный мороз делает изоляцию кабеля хрупкой. Влажность также играет роль: если стены слишком сырые, я не закрываю коробки окончательно. Штукатурка вокруг коробки должна полностью высохнуть (обычно это занимает от 7 до 14 дней), иначе влага может попасть внутрь и вызвать окисление контактов. Важно помнить о совместимости металлов: никогда не соединяйте медь и алюминий напрямую — это приведет к электрохимической коррозии и быстрому разрушению контакта.

Типичные ошибки новичков

Самая грубая ошибка — использование простых скруток без пайки или специальных зажимов. Скрутка со временем ослабевает из-за температурного расширения металла, начинает греться и может привести к пожару. Также часто ошибаются с сечением: ставят кабель 1.5 мм² на мощные розетки, что вызывает перегрев жил. Плохая зачистка, когда часть изоляции остается в клеммнике, создает «ложный контакт». Переполнение коробки проводами приводит к тому, что жилы переламываются под давлением крышки.

Расчет стоимости и экономия

Монтаж своими руками позволяет существенно сэкономить на оплате услуг электрика. Однако стоимость качественных материалов остается неизменной. Я считаю, что экономить на клеммниках или кабеле нельзя — это залог безопасности.

Эксплуатация после монтажа

После завершения всех работ и закрытия коробок можно приступать к чистовой отделке стен. Я рекомендую проверить сеть под нагрузкой: включите в розетки несколько мощных приборов и через 15 минут проверьте (если есть возможность), не греются ли стены в районе коробок. Срок службы современных клеммников составляет десятки лет, но раз в 5-10 лет полезно проверить состояние контактов, если в доме часто случаются скачки напряжения. Правила эксплуатации просты: не перегружайте линию выше номинала автомата в щитке.

Сравнение способов соединения

Существует несколько основных методов соединения медных проводов в коробках. Каждый имеет свои особенности.

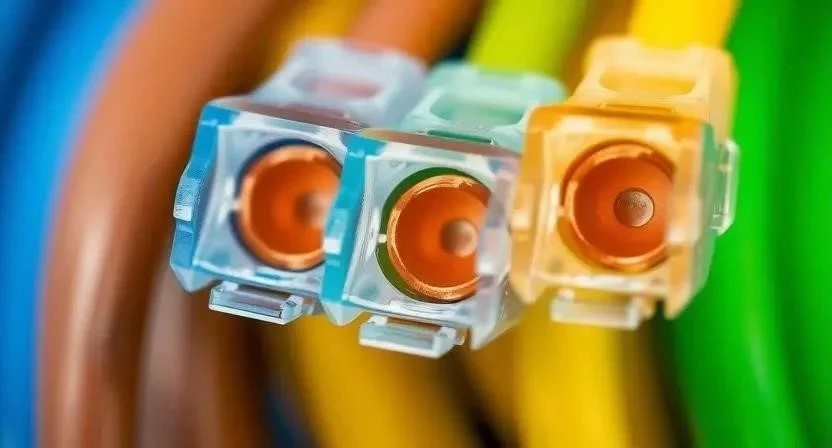

1. Клеммники Wago. Самый быстрый и удобный вариант. Не требуют специнструмента.
2. Опрессовка гильзами ГМЛ. Самый надежный метод. Требует пресс-клещей.
3. Пайка. Классический метод. Обеспечивает отличный контакт, но требует навыка и паяльника.
4. Скрутка с изолентой. Запрещена ПУЭ. Ненадежно и опасно.
5. Винтовые клеммники. Требуют периодической подтяжки винтов.

Часто задаваемые вопросы (FAQ)

Какое сечение провода выбрать для розеток?
Для стандартных розеток используйте медь сечением 2.5 мм². Это обеспечит выдерживание нагрузки до 3.5-4 кВт без перегрева.

Можно ли использовать обычную скрутку?
Нет, скрутка запрещена правилами электробезопасности. Она склонна к окислению и ослаблению, что ведет к искрению.

Как найти обрыв провода в коробке?
Используйте мультиметр в режиме «прозвонки». Один щуп на начало линии, другой на конец. Если прибор не пищит — ищите проблему в коробке.

Что делать, если в коробке не хватает места?
В таком случае лучше заменить коробку на модель большего размера или использовать более компактные клеммники. Не пытайтесь забить провода силой.

Как соединить алюминий с медью?
Только через специальные переходные клеммники (например, Wago с пастой) или через винтовые зажимы. Прямой контакт меди и алюминия вызывает коррозию.
