Обычный пластиковый выключатель часто становится узким местом в автоматизации жилья. Чтобы превратить его в интеллектуальный узел, достаточно установить компактный модуль за клавишами. Процедура занимает около часа и обходится в сумму от 500 до 1500 рублей за одну точку. Правильно подобранное умное реле для обычного выключателя: установка и выбор устройства позволяют сохранить привычный дизайн интерьера, добавив функции удаленного управления.
Особенности подготовки и первичная оценка
Перед началом работ я всегда оцениваю состояние проводки. Потребуются базовые навыки работы с электрикой и понимание, где находится фаза. Самое важное — проверить наличие нулевого провода (N) в подрозетнике. Без него многие модели реле просто не заработают. На весь процесс уйдет примерно 60 минут.
Комплект необходимых материалов
Для монтажа понадобится сам модуль и качественные расходники. Я предпочитаю использовать клеммники Wago, так как они надежнее обычных скруток и обеспечивают лучший контакт.
- Реле Wi-Fi или Zigbee (1 шт)
- Клеммы Wago 221 (3-4 шт)
- Изолента ПВХ (1 рулон)
- Кабельные стяжки (5-10 шт)
- Маркировочный скотч (1 рулон)
- Кусочки термоусадки (по необходимости)
- Запасной отрезок провода ПВС 1.5 мм² (0.5 м)
- Очиститель контактов (желательно)
| Материал | Количество | Расход на 1 точку | Цена (ср.) | |
|---|---|---|---|---|
| Реле Wi-Fi | 1 шт | 1 шт | 600 руб | 600 руб |
| Клеммы Wago | 4 шт | 4 шт | 20 руб | 80 руб |
| Изолента | 1 рулон | 10 см | 100 руб | 10 руб |
| Стяжки | 5 шт | 5 шт | 2 руб | 10 руб |
| Провод ПВС | 0.5 м | 0.2 м | 30 руб/м | 6 руб |

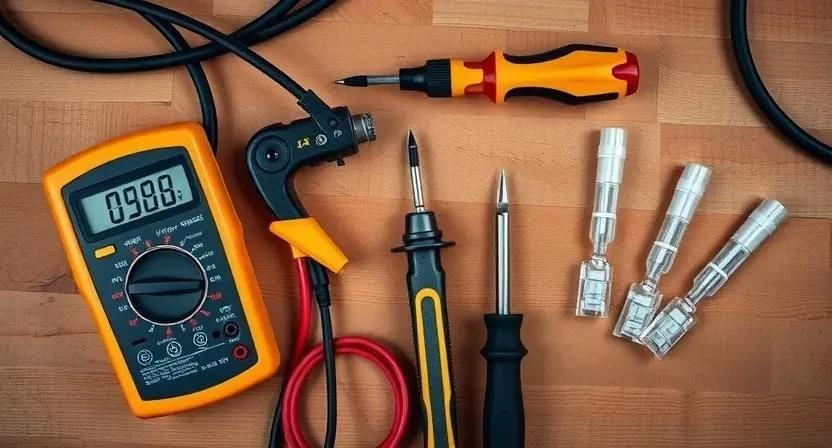

Инструментарий для монтажа
Инструмент должен быть под рукой, чтобы не бегать по квартире с разобранным щитком. Рекомендую купить базовый набор электрика или арендовать профессиональный стриппер, если планируете автоматизировать весь дом.
- Индикаторная отвертка — проверить наличие фазы.
- Стриппер — быстро и аккуратно зачистить изоляцию.
- Мультиметр — замерить напряжение и проверить целостность цепи.
- Пассатижи или кусачки — обрезать лишние провода.
- Светодиодный фонарик — обеспечить видимость внутри подрозетника.
Однажды я решил сэкономить и зачищал провода обычным ножом. В итоге случайно надрезал медную жилу, и через неделю контакт начал искрить. Теперь использую только стриппер, чтобы избежать таких проблем.
Организация рабочего пространства
Сначала освобождаю пространство вокруг выключателя. Отодвигаю мебель и застилаю пол пленкой или старой газетой. Мелкие винтики и кусочки изоляции очень коварны — их трудно вычищать из ворса ковра. Для света использую налобный фонарь, чтобы руки оставались свободными.
Подготовка электросети и демонтаж
Безопасность превыше всего. Я иду к электрощитку и полностью выключаю соответствующий автоматический выключатель. Затем аккуратно снимаю клавиши и декоративную рамку выключателя. В подрозетнике внимательно проверяю, не перетерлась ли изоляция проводов. Если жилы окислились, обязательно зачищаю их до блеска для качественной адгезии контактов.
Пошаговый процесс установки
Монтаж требует внимательности. Действуйте строго по порядку, чтобы не допустить короткого замыкания.
- Полное обесточивание (2 мин). Выключаю автомат в щитке и проверяю отсутствие тока индикатором.
- Маркировка проводов (5 мин). Помечаю фазу и нагрузку цветным скотчем, чтобы не перепутать их позже.
- Подготовка места (5 мин). Углубляю подрозетник с помощью стамески, если реле не влезает по объему.
- Подключение питания (10 мин). Соединяю L (фазу) и N (ноль) с соответствующими клеммами реле.
- Связь с выключателем (10 мин). Подключаю контакты S1 и S2 к клавишам обычного выключателя.
- Подключение нагрузки (10 мин). Соединяю выход реле с проводом, идущим на лампу.

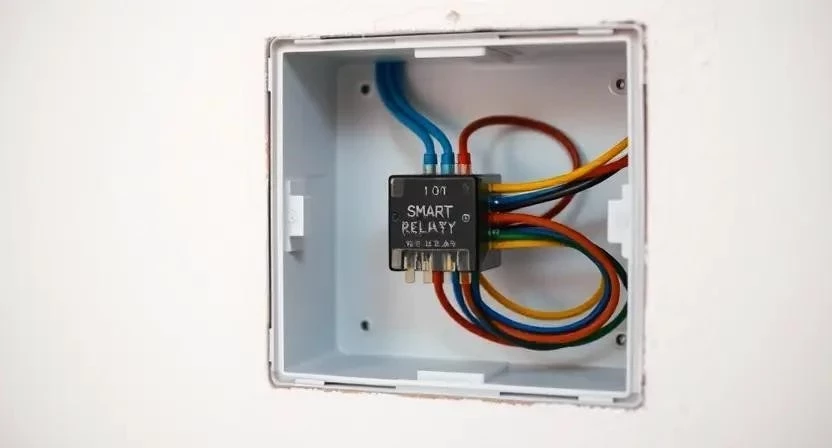

- Фиксация модуля (5 мин). Аккуратно укладываю реле в коробку, стараясь не пережать провода.
- Подача питания (2 мин). Включаю автомат в щитке.
- Сопряжение с приложением (10 мин). Добавляю устройство в систему через Wi-Fi или Zigbee.
- Настройка сценариев (10 мин). Создаю автоматизацию, например, «выключить всё при уходе».
- Сборка выключателя (5 мин). Возвращаю на место клавиши и закрепляю рамку.
Когда ставил реле в старый советский подрозетник, оно просто не помещалось. Пришлось аккуратно расширить отверстие, иначе пластиковый корпус модуля треснул бы от давления проводов.
| Этап | Действие | Статус | Важный нюанс |
|---|---|---|---|
| Электрика | Питание отключено | [ ] | Проверить индикатором |
| Провода | Маркировка сделана | [ ] | Не перепутать фазу и ноль |
| Монтаж | Контакты затянуты | [ ] | Проверить на «вырыв» |
| Софт | Реле в сети | [ ] | Обновить прошивку сразу |
| Финал | Клавиши стоят ровно | [ ] | Не пережать провода рамкой |
Технические нюансы и совместимость
Есть важные моменты, которые влияют на работу системы. В подрозетнике может быть жарко, поэтому не используйте дешевые модули без защиты от перегрева. С диммируемыми лампами обычные реле не работают — для них нужен специальный диммер-модуль. Главное различие между типами устройств: реле «с нулем» работает стабильнее, а вариант «без нуля» ставится в старые дома, где в выключателе предусмотрен только фазный разрыв.
| Характеристика | Wi-Fi реле | Zigbee реле |
|---|---|---|
| Цена | Низкая (от 500р) | Средняя (от 800р) |
| Хаб/Шлюз | Не нужен | Обязателен |
| Нагрузка на роутер | Высокая | Низкая |
| Стабильность | Средняя | Высокая |
| Энергопотребление | Выше | Ниже |
Типичные ошибки при монтаже
Новички часто допускают промахи, которые приводят к поломке оборудования. Чтобы этого избежать, обратите внимание на следующий список:
- Перепутанная фаза и ноль, что вызывает короткое замыкание.
- Перегрузка реле по мощности при подключении слишком большого количества ламп.
- Плохой контакт в клеммах, приводящий к нагреву и оплавлению изоляции.
- Попытка установки модуля в слишком тесный подрозетник силой.
- Отсутствие проверки напряжения мультиметром перед касанием проводов.
- Использование несовместимых типов ламп (например, диммируемых с обычным реле).
- Игнорирование инструкции производителя по схеме подключения.
Расчет затрат на автоматизацию
Считаю расходы на одну точку освещения. Сравнение показывает, что установка реле выгоднее покупки готового умного выключателя, особенно если текущий дизайн клавиш нужно сохранить.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Реле + расходники | 700 | 700 | 0 |
| Работа по монтажу | 0 | 1500 | 1500 |
| Настройка софта | 0 | 500 | 500 |
| 700 | 2700 | 2000 |
Обслуживание после установки
После завершения работ я рекомендую через месяц снова обесточить сеть и проверить затяжку клемм. Металл может немного «усаживаться», что ведет к ослаблению контакта. Также регулярно обновляйте прошивку устройства через приложение, чтобы закрыть уязвимости в безопасности. Средний срок службы такой электроники составляет от 5 до 10 лет.
Альтернативные способы умного света
Если установка реле кажется слишком сложной, рассмотрите другие варианты. Можно полностью заменить выключатель на полноценный сенсорный умный блок. Другой путь — установить умные лампочки, но в этом случае обычный выключатель должен быть всегда включен. Для тех, кто не хочет штробить стены, подойдут беспроводные кнопки, которые просто клеятся на двусторонний скотч и работают через шлюз.
Часто задаваемые вопросы (FAQ)
Будет ли работать свет при отключении интернета?
Да, физическая кнопка выключателя продолжит управлять освещением, так как реле замыкает цепь механически.
Поддерживают ли такие реле Алису, Siri или Google Home?
Большинство модулей работают с платформами Tuya или Mi Home, которые легко интегрируются с популярными голосовыми помощниками.
Безопасно ли использовать недорогие китайские модули?
Если устройство имеет сертификацию и вы не превышаете допустимую нагрузку по амперам, оно безопасно. Главное — качественный монтаж клемм.
Можно ли управлять одной кнопкой группой ламп?
Да, в приложении можно создать группу устройств, и одно реле будет коммутировать несколько светильников одновременно.
Однажды я объединил пять реле в одну группу «Вечерний свет». Теперь одним тапом в телефоне гашу всё освещение в гостиной, не обходя каждый выключатель вручную.
Меры безопасности
Соблюдайте технику безопасности при работе с электричеством. Используйте только диэлектрические перчатки и защитные очки. При использовании очистителей контактов обязательно проветривайте помещение. Никогда не касайтесь оголенных проводов под напряжением. Если вы чувствуете неуверенность в своих действиях — обратитесь к профессиональному электрику.
