Установка радиоуправляемых розеток без прокладки кабеля

Добавление новой точки питания в комнате с готовой отделкой обычно превращается в кошмар из-за необходимости штробить стены. Радиоуправляемые розетки без прокладки кабеля решают эту задачу за пару часов, избавляя от пыли и переклеивания обоев. Стоимость одного модуля начинается от 500 рублей, что в разы дешевле полноценного демонтажа и последующей отделки. Такой подход позволяет быстро автоматизировать управление электроприборами в любом помещении.

Особенности системы перед установкой

Монтаж радиореле считается задачей низкой сложности. От мастера требуются лишь базовые навыки работы с электрикой: умение пользоваться индикатором напряжения и базовое понимание схемы «фаза-ноль». Время выполнения работ на одну точку составляет от 30 до 60 минут. Я рекомендую внедрять такую систему в уже готовом интерьере, когда прокладка новых линий связи физически невозможна или слишком дорога. Однако на этапе чернового ремонта такие модули также полезны для создания сценариев умного дома без лишних проводов.

Комплектация и подбор компонентов

Для полноценной работы системы потребуется набор электроники и расходных материалов. Важно выбирать модули с запасом по мощности, чтобы реле не сгорело при пиковой нагрузке. Где купить? Лучше всего в специализированных магазинах электроники или крупных маркетплейсах, где можно сравнить отзывы о стабильности сигнала.

• Радиореле (приемник) — основной модуль управления.
• Беспроводной выключатель (передатчик) — пульт или кнопка.
• Розетка с глубоким подрозетником — для размещения электроники.
• Батарейки (обычно CR2032) — для питания пульта.
• Клеммники Wago — для надежного соединения проводов.
• Изолента или термоусадочные трубки — для защиты контактов.
• Двусторонний скотч 3М — для фиксации выключателя на стену.
• Маркировочные бирки — чтобы не перепутать фазу и ноль.

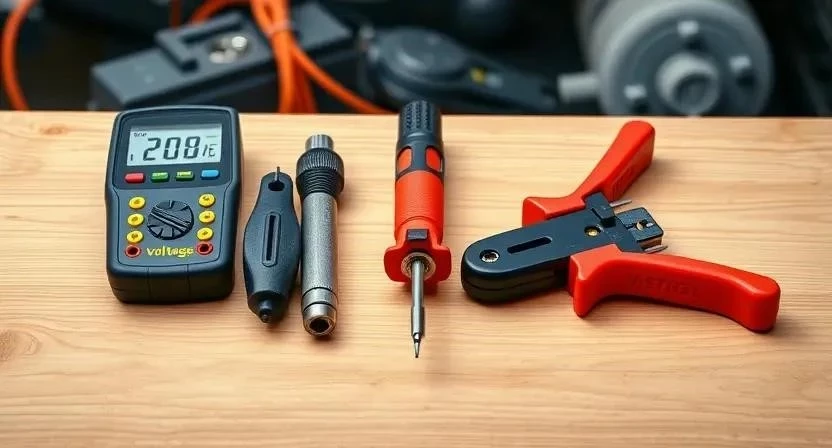

Инструментарий для монтажа

Специальный дорогой инструмент не потребуется, но базовый набор обеспечит безопасность и скорость. Если чего-то нет под рукой, многие позиции можно взять в аренду в строительных центрах, хотя стоимость большинства инструментов невелика.

Организация рабочего пространства

Перед началом работ необходимо освободить зону вокруг розетки. Отодвиньте мебель на расстояние минимум одного метра, чтобы иметь свободный доступ к стене. Пол застелите плотной пленкой или старыми газетами — мелкая крошка от штукатурки или обрезки проводов забиваются в щели пола очень быстро. Убедитесь, что у вас есть доступ к распределительному щитку для отключения соответствующей линии питания.

Проверка и подготовка электроточек

Первым делом я проверяю состояние существующей проводки. Если провода старые (алюминиевые), их нужно аккуратно зачистить, стараясь не переломить жилу. Очистите внутреннюю часть подрозетника от пыли и остатков раствора. Критически важно проверить наличие нулевого провода в коробке. Большинство радиореле требуют питания (фаза и ноль) для работы самого модуля. Если в подрозетнике только фазный разрыв, такое реле работать не будет — придется искать ноль в ближайшей распределительной коробке.

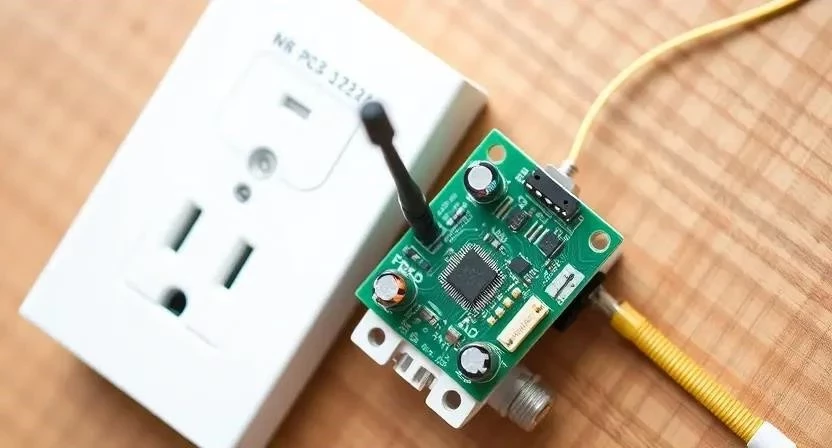

Процесс установки радиомодуля

Монтаж выполняется последовательно. Главное — не спешить с подключением, чтобы избежать короткого замыкания. Однажды я ставил такое реле в старый сталинский дом, где провода были алюминиевые. Пришлось использовать специальные клеммники Wago с пастой, чтобы избежать окисления контактов в будущем.

1. Отключение питания (5 мин). Выключите автомат в щитке. Проверьте отсутствие напряжения индикатором на всех жилах.
2. Демонтаж старой розетки (10 мин). Открутите винты и аккуратно вытяните механизм из стены.
3. Подготовка проводов (5 мин). Зачистите концы проводов на 10-12 мм.
4. Подключение питания реле (15 мин). Соедините фазный и нулевой провода из сети с соответствующими входами модуля (L и N).
5. Подключение нагрузки (10 мин). Соедините выход реле с контактами розетки. Теперь ток пойдет через модуль.
6. Размещение в коробке (10 мин). Аккуратно уложите провода по периметру, чтобы модуль лег ровно и не был зажат.
7. Фиксация розетки (5 мин). Закрепите розетку винтами, следя, чтобы провода не пережались.
8. Синхронизация (5 мин). Подайте питание. Нажмите кнопку сопряжения на модуле, затем кнопку на пульте.
9. Проверка сигнала (5 мин). Отойдите на максимально предполагаемое расстояние и проверьте срабатывание.
10. Установка выключателя (5 мин). Приклейте беспроводную кнопку на стену в удобном месте.
11. Тест нагрузки (5 мин). Подключите прибор и проверьте стабильность работы.
12. Финальный осмотр (5 мин). Убедитесь в отсутствии искрения и посторонних звуков.

При монтаже следите за тем, чтобы модуль не касался металлических частей подрозетника. Если используете термоусадку, прогревайте ее равномерно, чтобы не расплавить изоляцию соседнего провода.

Технические тонкости работы

Радиосигнал чувствителен к препятствиям. Бетонные стены с армированием сильно гасят сигнал, в то время как гипсокартон почти не влияет на него. Температурный режим для большинства модулей составляет от -20 до +50 градусов, поэтому в неотапливаемых гаражах стоит выбирать защищенные исполнения. Время отклика системы обычно составляет доли секунды, что делает управление незаметным. Важно помнить о мощности: если реле рассчитано на 10А (около 2.2 кВт), не подключайте к нему мощный обогреватель или стиральную машину — модуль просто расплавится.

Типичные промахи при монтаже

Самая частая ошибка новичков — попытка запихнуть модуль в слишком тесный или металлический бокс. Я однажды решил сэкономить и установил модуль в узкий стальной подрозетник. В итоге сигнал почти не проходил, так как металл сработал как экран. Пришлось менять коробку на пластиковую.

Также часто встречается ошибка с полярностью или перепутанными входами L (фаза) и N (ноль). Хотя для самого реле это не всегда критично, для безопасности прибора это недопустимо. Еще один промах — использование дешевых китайских батареек в пультах. Я заметил, что в таких случаях связь начинает пропадать уже через месяц работы. Всегда ставлю только качественные алкалиновые элементы питания.

Финансовая сторона вопроса

Радиосистема выигрывает по цене за счет отсутствия дорогостоящих грязных работ. Вам не нужно оплачивать услуги штукатура и маляра для восстановления стен.

Чистая экономия на одной точке составляет около 6700 рублей. При установке 5-10 таких точек сумма становится весьма ощутимой.

Эксплуатация и обслуживание

После завершения монтажа систему нужно периодически проверять. Раз в год я рекомендую менять батарейки в пультах, даже если они еще работают — это предотвратит внезапный отказ в самый неподходящий момент. Если модули поддерживают обновление прошивки через приложение, делайте это раз в полгода для повышения стабильности связи. Срок службы качественной электроники составляет от 5 до 10 лет, при условии соблюдения норм по мощности нагрузки.

Другие способы управления электрикой

Радиореле — не единственный вариант. В зависимости от задач можно выбрать другие технологии:

• Wi-Fi розетки — работают через роутер, позволяют управлять из любой точки мира.
• Zigbee-системы — требуют хаба, но потребляют минимум энергии и создают стабильную сеть.
• ИК-управление — дешево, но требует прямой видимости (как пульт от ТВ).
• Традиционная проводка — максимально надежно, но требует штробления.
• Bluetooth-модули — подходят для управления в пределах одной комнаты.
• Умные кнопки — универсальные триггеры для разных систем автоматизации.
• Программируемые таймеры — автоматика, работающая строго по расписанию.

Ответы на популярные вопросы

Пробивает ли сигнал через бетонные стены?
Да, пробивает, но дистанция сокращается. Через одну стандартную бетонную стену сигнал проходит уверенно, через две-три могут появиться задержки.

Работает ли система без интернета?
Чистые радиореле (RF 433 МГц) работают автономно и не требуют интернета или Wi-Fi. Им нужен только прямой радиоканал между пультом и модулем.

Безопасно ли это с точки зрения взлома?
Простые радиопульты имеют ограниченный код. Для высокой безопасности я настраивал системы с динамическим кодом, которые практически невозможно перехватить.

Сколько розеток можно подключить к одному пульту?
Обычно один пульт поддерживает от 1 до 15 модулей. Всё зависит от конкретной модели и количества каналов в передатчике.

Что будет, если пропадет электричество?
Большинство модулей имеют настройку «состояние после сбоя»: они либо остаются выключенными, либо возвращаются в последнее активное состояние.

Можно ли ставить радиореле в ванной?
Можно, но только в герметичном подрозетнике и при условии, что сам модуль защищен от прямого попадания влаги (IP44 и выше).

Как понять, что модуль вышел из строя?
Если пульт работает (индикатор мигает), а розетка не реагирует, проверьте напряжение на входе модуля мультиметром. Если питание есть, а выхода нет — реле под замену.

Нужно ли заземление для работы модуля?
Для работы самого реле заземление не требуется, но для безопасности подключаемого электроприбора заземляющий провод должен идти напрямую к розетке, минуя модуль.

Какова максимальная дистанция работы?
В открытом пространстве — до 50-100 метров. В квартире с перегородками реальный радиус составляет 15-25 метров.

Меры безопасности при работе

1. Полное обесточивание. Никогда не работайте под напряжением. Выключите автомат и заблокируйте его, чтобы никто случайно не включил свет.
2. Проверка индикатором. Даже если автомат выключен, проверьте провода индикатором напряжения — возможны «перепутанные» линии.
3. Защита рук. Используйте диэлектрические перчатки при работе с оголенными жилами.
4. Контроль мощности. Не превышайте допустимый ампераж реле. Перегрузка ведет к перегреву и возможному пожару.
5. Качественные соединения. Используйте только сертифицированные клеммники. Скрутки в подрозетниках запрещены из-за риска окисления и искрения.
