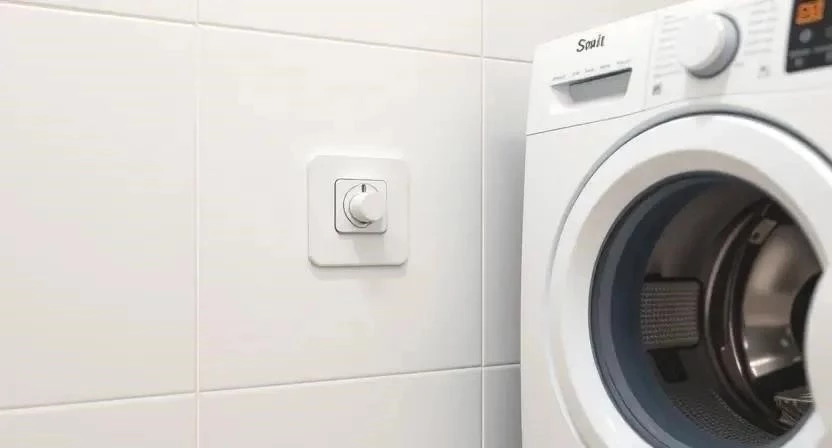

Монтаж электроточки в зоне повышенной влажности — задача ответственная. Установка розетки в ванной для стиральной машины: пошаговая инструкция поможет избежать короткого замыкания и удара током. Обычно такие работы занимают от 6 до 10 часов активного времени. Стоимость материалов варьируется от 2500 до 6000 рублей в зависимости от бренда УЗО и кабеля. Важно правильно выбрать место, чтобы брызги воды не попали в механизм.
Подготовка и оценка сложности работ
Электромонтаж в санузле требует базовых навыков работы с инструментом и понимания принципов электробезопасности. Я всегда оцениваю такие работы как средние по сложности. Основная трудность заключается в штроблении стен, особенно если они облицованы плиткой или выполнены из бетонных плит. Оптимальный период для проведения работ — этап чернового ремонта, до укладки плитки. Если же ремонт уже завершен, придется использовать алмазный бур, чтобы не расколоть керамику.

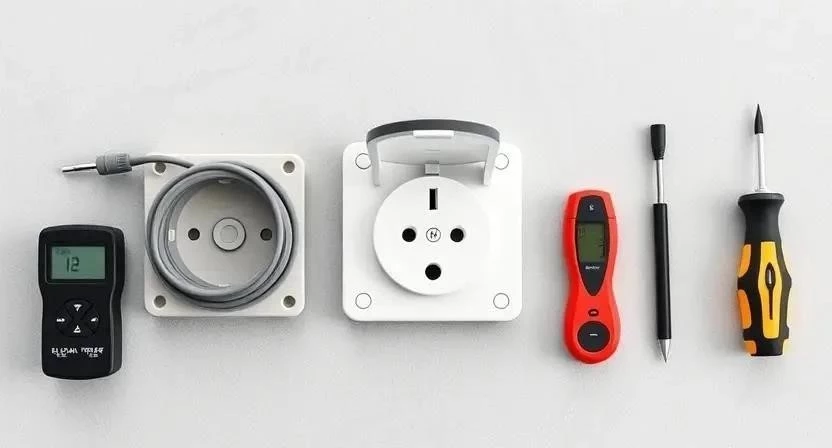

Подбор материалов для монтажа
Для ванной комнаты подходят только специализированные комплектующие. Я рекомендую использовать кабель с индексом LS (Low Smoke), который не выделяет едкого дыма при нагреве. Обязательно выбирайте розетку со степенью защиты не ниже IP44 — она имеет защитную крышку от брызг.
- Влагозащищенная розетка (IP44 или IP45) — 1 шт.
- Подрозетник для бетонных или гипсокартонных стен — 1 шт.
- Кабель ВВГнг-LS сечением 3х2.5 мм² (длина зависит от расстояния до щитка)
- Устройство защитного отключения (УЗО) с током утечки 10-30 мА — 1 шт.
- Клеммники WAGO для надежного соединения — 1 комплект
- Монтажная коробка (если есть разветвление) — 1 шт.
- Изолента ПВХ качественная — 1 рулон
- Шпаклевка или алебастр для фиксации подрозетника — 1 упаковка
- Дюбель-хомуты для крепления кабеля — 10-15 шт.
| Материал | Количество | Расход на точку | Средняя цена | |
|---|---|---|---|---|
| Розетка IP44 | 1 шт. | 1 шт. | 600 руб. | 600 руб. |
| Кабель ВВГнг-LS 3х2.5 | 10 м | 10 м | 80 руб./м | 800 руб. |
| УЗО (16А, 30мА) | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Подрозетник | 1 шт. | 1 шт. | 50 руб. | 50 руб. |
| Расходники (клеммы, изолента) | 1 компл. | 1 компл. | 300 руб. | 300 руб. |
Инструментарий мастера
Правильный инструмент ускоряет процесс и гарантирует безопасность. Если у вас нет штробореза, можно использовать перфоратор в паре с зубилом, но это создаст больше пыли. Стриппер поможет зачистить жилы кабеля, не повредив медную сердцевину.
- Перфоратор — для сверления отверстия под подрозетник
- Штроборез или зубило — для создания каналов под кабель
- Набор отверток (крестовая, плоская) — для зажима контактов
- Стриппер — для снятия изоляции
- Индикатор напряжения — для проверки отсутствия тока
- Уровень — чтобы розетка не висела криво
- Рулетка — для точной разметки
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена аренды/покупки |
|---|---|---|---|
| Перфоратор | Сверление стен | Обязательно | от 500 руб./сутки |
| Индикатор напряжения | Безопасность | Обязательно | 300 руб. |
| Стриппер | Зачистка проводов | Желательно | 600 руб. |
| Уровень | Выравнивание | Обязательно | 400 руб. |
| Штроборез | Чистые каналы в стене | Желательно | от 800 руб./сутки |
Организация рабочего пространства
Перед началом работ я всегда освобождаю зону установки от мебели и бытовой техники. Стиральную машину нужно вынести из помещения. Чтобы бетонная пыль не забила слив в ванной и не осела на сантехнике, я накрываю всё плотной полиэтиленовой пленкой. Для сбора мусора готовлю строительный мешок, так как обломки бетона и плитки быстро забивают обычные ведра.
Разметка и подготовка стены
Место установки выбираю с учетом норм безопасности: розетка должна находиться на расстоянии не менее 60 см от края ванны или душевой кабины. Я размечаю центр подрозетника и прокладываю линии будущих штроб. Стену очищаю от пыли. Затем с помощью перфоратора сверлю отверстие под подрозетник и прорезаю каналы для кабеля. Важно выровнять края отверстия, чтобы подрозетник сел плотно и не перекосился. Кривая стена в этом месте приведет к тому, что декоративная рамка розетки будет отходить от поверхности, и влага начнет проникать внутрь.
Процесс установки по шагам
Я рекомендую строго следовать этому алгоритму. Помните: работа с электричеством не терпит спешки.
- Обесточивание линии (10 мин). Выключаю соответствующий автомат в щитке. Проверяю отсутствие напряжения индикатором в предполагаемой точке подключения.
- Разметка и штробление (1.5 — 2 часа). Прорезаю каналы под кабель и сверлю отверстие под подрозетник.
- Фиксация подрозетника (30 мин). Вставляю подрозетник в отверстие, выравниваю его уровнем и фиксирую гипсовой смесью или алебастром.
- Прокладка кабеля (2 часа). Тяну кабель ВВГнг-LS от электрощитка до розетки. Креплю его дюбель-хомутами через каждые 40-50 см.
- Монтаж УЗО (30 мин). Устанавливаю УЗО в щиток. Это критически важно для ванной, чтобы при утечке тока питание отключилось мгновенно.
- Заводка кабеля (20 мин). Завожу конец кабеля в подрозетник, оставляя запас провода около 15 см для удобного подключения.
- Зачистка жил (10 мин). Снимаю внешнюю изоляцию и зачищаю концы фазного, нулевого и заземляющего проводов на 10-12 мм.

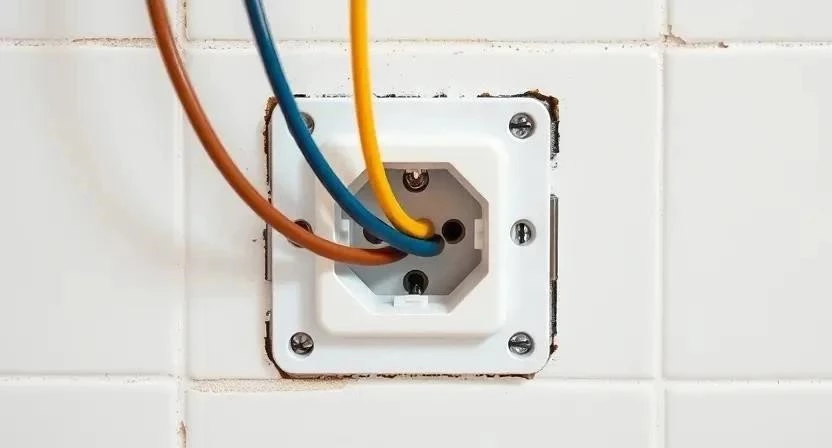

- Подключение контактов (30 мин). Подключаю фазу (коричневый/белый) и ноль (синий) к основным клеммам, а заземление (желто-зеленый) — к центральному контакту.
- Фиксация механизма (20 мин). Аккуратно укладываю провода в подрозетник и затягиваю винты крепления розетки.
- Установка крышки (5 мин). Надеваю защитную влагостойкую крышку и проверяю ее плотность прилегания.
- Проверка напряжения (10 мин). Включаю автомат и с помощью индикатора проверяю наличие фазы в розетке.
- Тестовый запуск (15 мин). Подключаю стиральную машину и запускаю короткий цикл стирки, чтобы убедиться в стабильности работы.
Из своего опыта: однажды я забыл проверить напряжение индикатором после монтажа и чуть не получил удар током, когда решил поправить провод. Теперь это правило №1.
Технические тонкости и нюансы
При работе важно учитывать влажность. Если вы используете штукатурку для фиксации подрозетника, дайте ей полностью высохнуть (обычно 24-48 часов), прежде чем приступать к финишной отделке или установке самой розетки. В противном случае из-за усадки смеси механизм может сместиться. Также следите за тем, чтобы кабель не перегибался под острым углом — это может привести к повреждению изоляции со временем. Температура в помещении при монтаже должна быть не ниже +5 градусов, иначе строительные смеси не наберут прочность.
Ошибки новичков и их решение
Многие пытаются сэкономить, что в ванной комнате недопустимо. Я часто видел последствия таких «решений» у клиентов.
- Отсутствие заземления. Использование двухжильного кабеля. Решение: только трехжильный ВВГнг-LS.
- Отказ от УЗО. Обычный автомат не защитит человека от удара током при утечке. Решение: установка УЗО на 30 мА.
- Низкий класс защиты. Установка обычной розетки без крышки. Решение: замена на IP44.
- Близость к воде. Размещение розетки прямо над стиральной машиной, где возможен залив. Решение: перенос розетки в сторону или выше уровня возможного разбрызгивания.
- Слабая затяжка клемм. Плохой контакт ведет к нагреву и оплавлению пластика. Решение: проверка затяжки каждого винта.
Пример из практики: сосед пытался сэкономить и поставил обычную розетку. Через месяц из-за высокой влажности в контактах появилась окись, розетка начала искрить и в итоге просто сгорела вместе с вилкой стиралки.
Смета на электромонтаж
Стоимость работ зависит от того, делаете вы всё сами или нанимаете мастера. В среднем, вызов электрика для установки одной точки с прокладкой кабеля обойдется в 3000-5000 рублей.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 2800 | 2800 | 0 |
| Работа по монтажу | 0 | 4000 | 4000 |
| Аренда инструмента | 1000 | 0 (свой инструмент) | -1000 |
| 3800 | 6800 | 3000 |
Эксплуатация и обслуживание
После завершения монтажа я рекомендую раз в год проверять плотность прилегания защитной крышки. Со временем пластик может рассохнуть или деформироваться. Также полезно раз в год отключать питание и проверять, не ослабли ли винтовые зажимы в розетке из-за вибраций стиральной машины. Срок службы качественных влагозащищенных механизмов составляет около 10-15 лет при правильном использовании.
Другие способы подключения
Если вы не хотите штробить стены или боитесь влажности в самой ванной, есть альтернативы. Можно вынести розетку в коридор или в соседнее помещение, если стена тонкая. В таком случае используется качественный удлинитель в специальном кабель-канале. Также существует вариант открытого монтажа: кабель прокладывается в ПВХ-трубах или кабель-каналах поверх стены. Это быстрее и проще, но выглядит менее эстетично, чем скрытая проводка.
Я однажды реализовал проект, где розетку вынесли в прихожую за перегородку. Это было самое безопасное решение, так как в ванной вообще не осталось токоведущих частей.
Ответы на частые вопросы
Можно ли ставить розетку рядом с краном?
Категорически нет. Расстояние должно быть не менее 60 см, чтобы исключить попадание прямых струй воды.
Какое сечение провода нужно для стиральной машины?
Только 2.5 мм². Стиральная машина потребляет много энергии при нагреве воды, тонкий провод будет греться.
Обязательно ли ставить УЗО?
Да, это требование ПУЭ для всех влажных помещений. УЗО спасет вам жизнь при пробое изоляции.
Что значит IP44?
Это степень защиты. Первая цифра (4) — защита от твердых частиц более 1 мм, вторая (4) — защита от брызг, падающих под любым углом.
Можно ли использовать удлинитель в ванной?
Это крайне опасно. Удлинители не имеют влагозащиты, а их соединения становятся слабым местом.
Как выбрать качественную влагозащищенную розетку?
Смотрите на толщину пластика и плотность прилегания прокладки под крышкой. Выбирайте проверенные бренды.
Можно ли врезать розетку в готовую плитку?
Да, но потребуется алмазная коронка по керамике, чтобы сделать аккуратное круглое отверстие без трещин.
Куда подключать заземление, если в доме его нет?
Ни в коем случае не подключайте заземление к трубам отопления или водопровода! Если в доме нет контура заземления, установка УЗО становится еще более критичной, но полноценную защиту обеспечит только создание системы заземления.
Меры безопасности:
При штроблении обязательно используйте респиратор и защитные очки — бетонная крошка очень летучая. Работайте в перчатках. Перед любым касанием проводов проверяйте их индикатором напряжения, даже если автомат выключен.
