Установка розеток на кухне рядом с газовыми трубами: нормы и правила монтажа

Планирование электроточек на кухне требует строгого соблюдения технических регламентов. Ошибка в расчетах может привести к штрафам от газовой службы или создать риск взрыва при утечке газа. Установка розеток рядом с газовыми трубами: нормы СНиП и правила монтажа определяют безопасные зазоры, чтобы исключить искрение в опасной зоне. Обычно такие работы занимают от одного до трех дней, а стоимость материалов для одной точки начинается от 1500 рублей.

Важные предварительные сведения

Перед тем как брать в руки инструмент, я всегда изучаю актуальные требования ПУЭ и СНиП. Сложность задачи заключается в том, что газовики очень строго следят за соблюдением дистанции. Недостаток навыков в электромонтаже здесь недопустим, так как любая искра при наличии утечки приведет к катастрофе. Время выполнения работ зависит от материала стен, но в среднем уходит около 8-10 часов. Обязательно согласуйте расположение точек с представителем газовой службы, чтобы потом не переделывать всю проводку.

Перечень необходимых расходников

Для качественного монтажа я использую только сертифицированные материалы. Кабель должен быть устойчив к горению и не выделять едкий дым. Покупать всё лучше в специализированных строительных магазинах, чтобы избежать подделок.

• Кабель ВВГнг-LS 3×2.5 мм² — 10-15 метров (в зависимости от длины трассы).
• Подрозетники для бетона или гипсокартона — 2-4 шт.

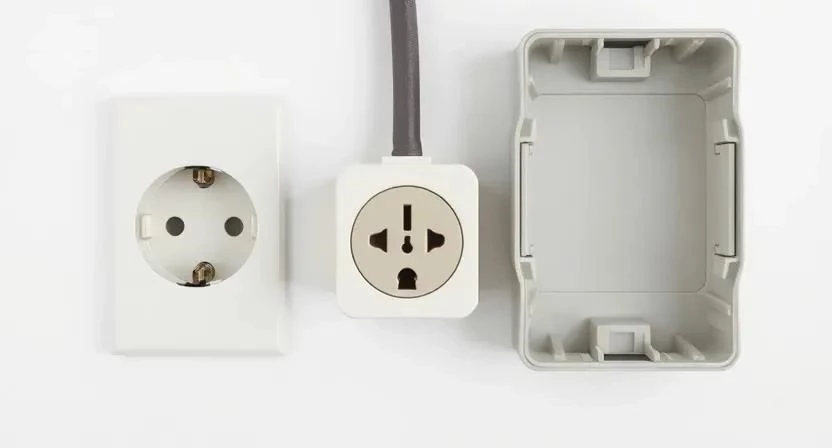

• Розетки с защитными шторками и заземлением — 2-4 шт.
• Гофрированная труба ПВХ (серая) — 5-10 метров.
• Монтажные коробки распределительные — 1-2 шт.
• Дюбель-хомуты для фиксации гофры — 20 шт.
• Грунтовка глубокого проникновения — 1 литр.
• Шпаклевка гипсовая для заделки штроб — 2-3 кг.

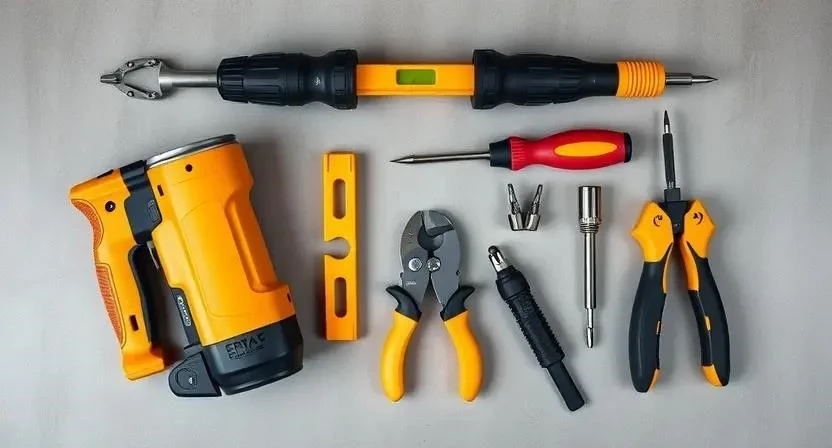

Инструментарий для монтажа

Правильно подобранный инструмент ускоряет процесс и гарантирует точность разметки. Я рекомендую использовать профессиональный электроинструмент, так как бытовые модели часто перегреваются при штроблении бетона. Если перфоратор слишком дорогой, его можно взять в аренду на сутки.

• Перфоратор с буром по бетону — для создания отверстий под подрозетники.
• Уровень строительный — чтобы розетка не висела криво.
• Отвертки (крестовая и плоская) — для подключения контактов.
• Стриппер или нож электрика — для зачистки изоляции кабеля.
• Рулетка и карандаш — для точного замера расстояния до трубы.
• Штроборез или болгарка — для прокладки каналов под проводку.
• Пылесос строительный — для уборки бетонной пыли.

Организация рабочего пространства

Начинаю я с полной очистки зоны работ. Всю мебель, особенно кухонный гарнитур, нужно отодвинуть на расстояние минимум одного метра от стены. Пол застилаю плотной полиэтиленовой пленкой или оргалитом, чтобы бетонная пыль не въелась в покрытие. Окна открываю настежь для обеспечения притока свежего воздуха. Весь строительный мусор собираю в плотные мешки сразу после каждого этапа бурения.

Работа с основанием стены

Сначала очищаю стену от старых обоев или отслаивающейся краски. Затем приступаю к разметке. Я беру рулетку и отмеряю допустимый зазор от газопровода до центра будущей розетки согласно нормам ПУЭ. После разметки наношу грунтовку валиком в два слоя с интервалом в 2 часа — второй слой провожу перпендикулярно первому. Это нужно для лучшей адгезии шпаклевки и уменьшения пыления стены. Все трещины и дефекты заделываю быстросохнущим составом.

Технология установки по этапам

Монтаж должен быть последовательным. Я никогда не пропускаю этапы, так как это ведет к переделкам. Работаю в защитных очках и респираторе, чтобы не надышаться бетонной крошкой.

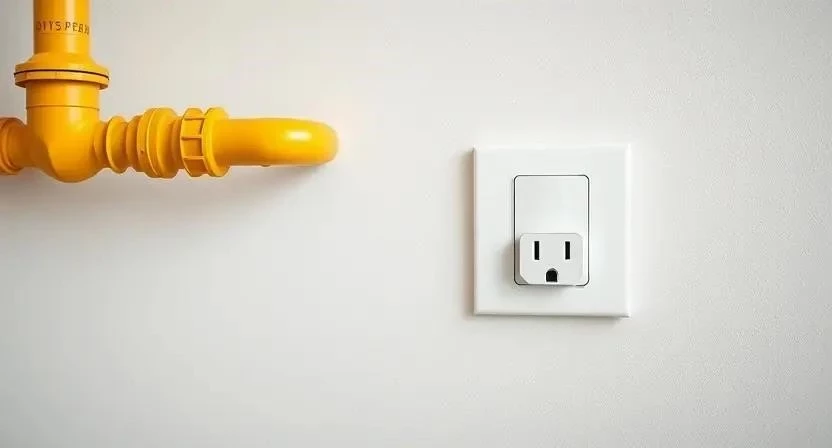

1. Точная разметка (30 мин). Отмечаю центр подрозетника. Расстояние до газовой трубы должно быть не менее 15-50 см (в зависимости от типа оборудования и конкретных норм объекта).
2. Бурение отверстий (1 час). Сверлю отверстие под подрозетник перфоратором. Стараюсь не уходить слишком глубоко, чтобы не повредить скрытые коммуникации.
3. Штробление стен (2 часа). Прорезаю каналы для кабеля. Штробы делаю строго вертикально или горизонтально, никаких диагоналей.
4. Монтаж гофры (1 час). Укладываю ПВХ-канал в штробу. Это защищает провод от механических повреждений и облегчает его замену.
5. Укладка кабеля ВВГнг-LS (1 час). Протягиваю медный провод через гофру. Использую кабель с сечением 2.5 мм², так как на кухне часто подключают мощную технику.

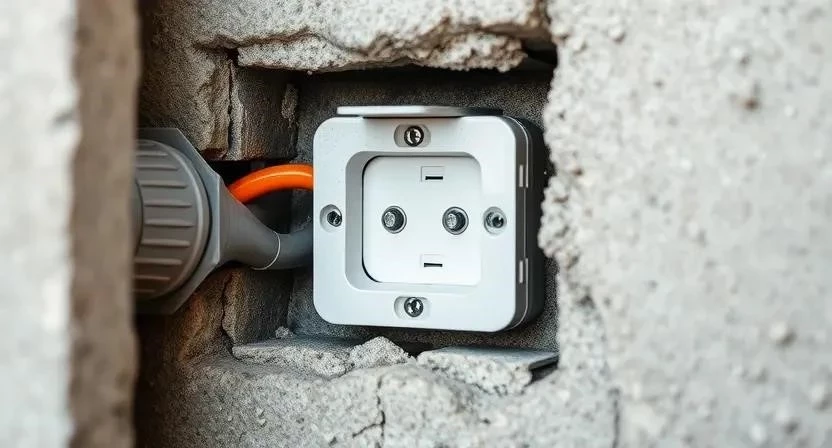

6. Фиксация подрозетников (1 час). Вставляю коробку в отверстие. Выравниваю её по уровню и фиксирую гипсовой смесью.
7. Подключение проводов (1 час). Зачищаю концы кабеля стриппером. Плотно зажимаю жилы в клеммах розетки: фаза, ноль и обязательно заземление.
8. Установка панели (30 мин). Закрепляю механизм розетки винтами и прикручиваю декоративную лицевую панель.
9. Тестирование (30 мин). С помощью мультиметра проверяю отсутствие короткого замыкания и наличие напряжения на контактах.
10. Проверка герметичности (30 мин). Использую мыльный раствор на газовых стыках рядом с местом работ, чтобы убедиться, что вибрация от перфоратора не нарушила герметичность соединений.

Один раз я столкнулся с тем, что стены были из старого рыхлого кирпича. В таком случае я использовал больше грунтовки и фиксировал подрозетники не просто смесью, а дополнительно на монтажную пену для надежности.

Технические тонкости процесса

Важно следить за температурой в помещении — она должна быть не ниже +5°C, иначе штукатурка и шпаклевка не высохнут правильно. Влажность воздуха также влияет на время застывания растворов; в сырых помещениях срок ожидания увеличиваю в два раза. Для изоляции использую только негорючие материалы. Я заметил, что дешевая изолента со временем пересыхает и отклеивается, поэтому использую термоусадочные трубки.

Типичные промахи новичков

Многие пытаются сэкономить и ставят розетки слишком близко к трубе, надеясь, что инспектор не заметит. Это огромный риск. Также часто забывают про заземление, считая его лишним в старых домах, но именно оно спасает от удара током при пробое изоляции.

1. Игнорирование норм ПУЭ по расстоянию до газа.
2. Использование кабеля без индекса «нг» (негорючий).
3. Монтаж проводов без гофры или кабель-канала.
4. Отсутствие заземляющего проводника в цепи.
5. Плохая затяжка винтовых контактов в розетке.

Если обнаружил такую ошибку, единственный верный способ исправления — полный перенос точки в безопасную зону. Переделывать проще сейчас, чем потом восстанавливать жилье после аварии.

Смета на проведение работ

Стоимость зависит от того, делаете вы всё сами или нанимаете электрика. Профессионал возьмет деньги за каждую точку и за каждый метр штробы. Однако мастер дает гарантию на работу, что в вопросах газа критически важно.

Как видите, экономия при самостоятельном монтаже одной розетки невелика, но при установке 5-10 точек сумма становится ощутимой. Я обычно советую нанимать профи для первой точки, чтобы он показал правильный путь прокладки кабеля.

Эксплуатация и обслуживание

После завершения работ розетку можно использовать сразу после полного высыхания отделочных материалов. Раз в год я рекомендую подтягивать винтовые контакты, так как от перепадов температур и вибраций они могут ослабнуть. Также стоит проверять состояние изоляции, если розетка находится в зоне повышенной влажности. Срок службы качественной розетки составляет около 15-20 лет.

Другие способы решения задачи

Если расстояние до газовой трубы соблюсти невозможно, есть несколько выходов. Можно перенести саму газовую трубу, но это требует официального проекта и согласования с Горгазом. Другой вариант — использовать внешние кабель-каналы из ПВХ, которые монтируются поверх стены. Это быстрее и проще, хотя выглядит менее эстетично. Также можно просто перенести розетки в другой сектор кухни, подальше от газового оборудования.

В одном из своих проектов я предложил клиенту установить розетки на соседней стене и протянуть удлинитель в специальном коробе. Это позволило избежать штробления несущей стены и полностью соответствовать нормам безопасности.

Ответы на популярные вопросы

Какое минимальное расстояние от розетки до газовой трубы?
Согласно нормам, безопасный зазор составляет от 15 до 50 см, в зависимости от типа газового оборудования и требований местного технадзора.

Можно ли ставить розетку прямо над газовым счетчиком?
Нет, это категорически запрещено. Над счетчиком и в непосредственной близости от него электроточки не размещаются.

Нужна ли специальная изоляция для проводов рядом с газом?
Да, обязательно используйте кабель с негорючей изоляцией (маркировка нг-LS) и прокладывайте его в гофротрубе.

Что будет, если инспектор найдет розетку слишком близко к трубе?
Инспектор выпишет предписание об устранении нарушения. Газоснабжение могут отключить до тех пор, пока розетка не будет перенесена.

Можно ли использовать беспроводные розетки?
Беспроводных розеток не существует, есть только беспроводные выключатели. Для питания техники всё равно нужен кабель.

Каким кабелем лучше всего делать монтаж?
Оптимальный выбор — ВВГнг-LS с медными жилами сечением 2.5 мм².

Нужно ли отключать газ на время работ?
При штроблении стен рядом с трубой лучше перекрыть газ в целях безопасности, чтобы избежать случайного повреждения магистрали.

Обязательно ли заземление в таких точках?
Да, заземление обязательно для предотвращения поражения током и снижения риска искрения при утечке тока на корпус техники.
