Организация освещения с помощью звуковых команд упрощает быт, когда руки заняты или клавиша находится далеко. Установка выключателя с датчиком звука и хлопка требует базовых навыков работы с электрикой и занимает около 2–3 часов. Стоимость комплектующих для одной точки обычно варьируется от 1500 до 3000 рублей. Правильный монтаж позволяет автоматизировать свет в коридоре или гардеробной без переделки всей сети.
Подготовка и базовые требования
Я всегда напоминаю: работа с напряжением 220В требует строгого соблюдения техники безопасности. Для выполнения задачи достаточно уметь пользоваться индикаторной отверткой и понимать разницу между фазой и нулем. Оптимальные условия для монтажа — сухая комната с хорошим освещением. Важно заранее оценить состояние проводки, чтобы избежать короткого замыкания при подключении реле.

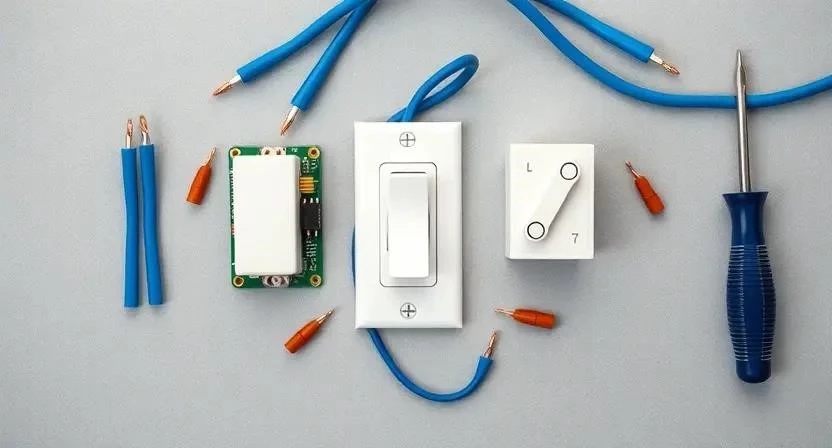

Комплектующие для монтажа

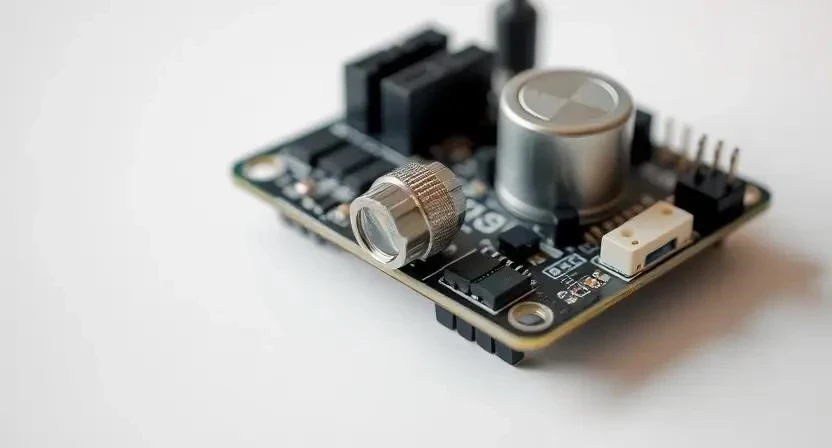

Для качественной сборки системы подбираю материалы с запасом. Основной элемент — звуковой датчик, который должен быть совместим с мощностью ваших ламп. Я рекомендую использовать клеммы WAGO вместо скруток для обеспечения надежного контакта.
- Датчик звука (хлопка) с регулировкой чувствительности
- Механический выключатель (для параллельного управления)
- Соединительные клеммы самозажимные
- Провод ВВГнг-LS 3х1.5 мм²
- Монтажная коробка (если старая повреждена)
- Изолента ПВХ
- Дюбель-гвозди для фиксации
- Защитные колпачки для проводов
| Наименование | Количество | Примерная цена | |
|---|---|---|---|
| Датчик звука | 1 шт. | 800 руб. | 800 руб. |
| Выключатель | 1 шт. | 300 руб. | 300 руб. |
| Клеммы WAGO | 5 шт. | 20 руб. | 100 руб. |
| Провод ВВГнг-LS | 3 метра | 60 руб/м | 180 руб. |
| Расходники (изолента, крепеж) | 1 набор | 200 руб. | 200 руб. |
Инструментарий мастера
Правильный инструмент сокращает время работы и исключает брак. Стриппер позволяет зачистить изоляцию, не повреждая медную жилу, что критически важно для тонких проводов датчиков. Мультиметр использую для финальной проверки цепи перед подачей питания.
- Индикаторная отвертка — поиск фазы
- Стриппер — быстрая зачистка проводов
- Пассатижи — обрезка и загиб жил
- Мультиметр — проверка напряжения и прозвонка
- Отвертка крестовая (PH2) — затяжка винтов
- Отвертка плоская — работа с клеммами
- Фонарик налобный — подсветка в коробке
| Инструмент | Функция | Статус |
|---|---|---|
| Индикаторная отвертка | Проверка отсутствия тока | Обязательно |
| Стриппер | Снятие изоляции | Желательно |
| Пассатижи | Зажим и резка | Обязательно |
| Мультиметр | Замер параметров сети | Желательно |
| Набор отверток | Монтаж механизмов | Обязательно |
Организация рабочего пространства
Перед началом работ обеспечиваю свободный доступ к электрощитку. Зону вокруг выключателя освобождаю от мебели, чтобы иметь возможность свободно двигаться. Пол застилаю плотной пленкой или картоном. Это защищает покрытие от строительной пыли и мелких обрезков изоляции, которые потом трудно вычистить из щелей.
Подготовка места установки
Проверяю целостность монтажной коробки внутри стены. Если пластик треснул, заменяю коробку, иначе механизм выключателя будет люфтить. Очищаю края отверстия от остатков старой краски или штукатурки. Я однажды потратил лишний час на монтаж, потому что старый слой шпаклевки мешал плотно посадить устройство в стену. Выравниваю поверхность вокруг коробки, чтобы декоративная рамка прилегала без зазоров.
Технология монтажа по шагам
Процесс требует внимательности. Я использую следующую последовательность действий, чтобы исключить ошибки в схеме.
- Обесточивание (5 мин). Выключаю соответствующий автомат в щитке. Проверяю отсутствие напряжения индикатором на всех контактах.
- Демонтаж (10 мин). Снимаю клавиши и рамку старого выключателя. Аккуратно вынимаю механизм из стены.
- Подготовка жил (10 мин). Зачищаю концы проводов на 10 мм. Использую стриппер, чтобы не оставить зазубрин на меди.
- Подключение питания (15 мин). Соединяю фазный провод с входным контактом датчика звука.
- Связь с механизмом (15 мин). Соединяю выход датчика с управляющим контактом выключателя.
- Работа с нулем (10 мин). Подключаю нулевой провод к датчику, если того требует схема конкретной модели.
- Контроль цепи (10 мин). Прозваниваю соединения мультиметром. Убеждаюсь, что нет короткого замыкания между фазой и нулем.

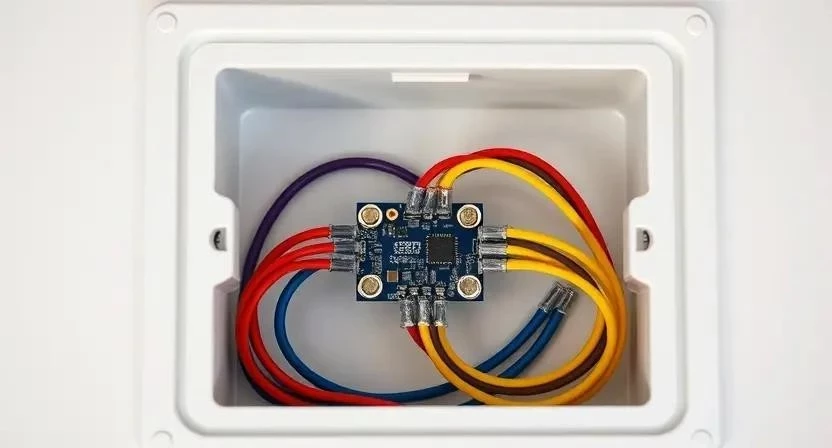

- Фиксация (10 мин). Аккуратно укладываю провода в коробке. Закрепляю устройство винтами.
- Декор (5 мин). Устанавливаю декоративную рамку и защелкиваю клавиши.
- Первый запуск (10 мин). Подаю питание. Регулирую потенциометром чувствительность датчика под уровень шума в комнате.
- Тесты (10 мин). Проверяю срабатывание на хлопок с разного расстояния.
- Безопасность (5 мин). Проверяю, не греются ли провода под нагрузкой.
Когда зачищаю провода, всегда оставляю небольшой запас длины. Это позволяет легко вынуть механизм для настройки чувствительности, не перекусывая жилы. Также рекомендую использовать термоусадку на соединениях, если не используете клеммы.
| Этап | Время | Результат |
|---|---|---|
| Подготовка и демонтаж | 25 мин | Свободная монтажная коробка |
| Электрические соединения | 50 мин | Собранная схема питания |
| Монтаж и фиксация | 20 мин | Устройство закреплено в стене |
| Настройка и тесты | 25 мин | Свет реагирует на звук |
| Финальная проверка | 10 мин | Система работает безопасно |
Технические нюансы эксплуатации
Электроника датчиков чувствительна к температуре. При сильном перегреве в коробке реле может начать срабатывать ложно. Важно учитывать фоновый шум: если рядом работает телевизор или стиральная машина, чувствительность нужно снизить. С LED-лампами иногда возникает эффект мерцания из-за малого тока утечки. В таком случае в цепь параллельно лампе добавляю конденсатор. Время отклика реле обычно составляет 0.1–0.5 секунды, что воспринимается как мгновенное включение.
Типичные ошибки при установке
Самая грубая ошибка — путаница фазы и нуля. Это приводит к выбиванию автомата или выходу датчика из строя. Слишком высокая чувствительность превращает жизнь в кошмар: свет включается от каждого чиха или громкого разговора. Видел я новичков, которые ставили чувствительность на максимум — в итоге освещение жило своей жизнью. Плохая затяжка клемм вызывает искрение и нагрев пластика. Использование старого алюминиевого провода без переходных клемм ведет к быстрому окислению контакта.
Смета и расчет затрат
Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика, но требует покупки качественного инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1500 руб. | 1500 руб. | 0 руб. |
| Работа (монтаж) | 0 руб. | 2000 руб. | 2000 руб. |
| Настройка | 0 руб. | 500 руб. | 500 руб. |
| Инструмент (аморт.) | 300 руб. | 0 руб. | -300 руб. |
| 1800 руб. | 4000 руб. | 2200 руб. |
Обслуживание системы
Раз в год я рекомендую проверять затяжку винтовых соединений. Со временем из-за температурных колебаний металл может «поползти», что ослабит контакт. Чувствительность датчика стоит корректировать при смене мебели или штор, так как акустика помещения меняется. Эксплуатируйте устройство в пределах заявленной мощности нагрузки, чтобы не сжечь реле.
Альтернативные способы автоматизации
Если проводной монтаж кажется сложным, рассмотрите другие варианты:
- Беспроводные умные реле — устанавливаются в подрозетник, управляются через приложение.
- Датчики движения — оптимальны для коридоров и санузлов.
- Голосовое управление — интеграция с умными колонками (Алиса, Маруся).
- Радиовыключатели — позволяют вынести кнопку в любое место без штробления стен.
- Датчики освещенности — свет включается автоматически при наступлении сумерек.
Ответы на частые вопросы
Будет ли выключатель срабатывать на лай собаки?
Да, если чувствительность настроена на широкий диапазон. Рекомендую подобрать порог срабатывания так, чтобы резкий хлопок проходил, а лай — нет.
Можно ли установить датчик в старую алюминиевую проводку?
Можно, но только через специальные клеммники (например, WAGO с пастой), чтобы избежать электрохимической коррозии при контакте алюминия с медью.
Сколько ламп можно подключить к одному датчику?
Ориентируйтесь на мощность реле (обычно до 200-300 Вт). Для LED-ламп это может быть 20-30 штук, для ламп накаливания — 3-5 шт.
Нужен ли отдельный нулевой провод?
Большинство современных датчиков требуют «ноль» для питания собственной платы. Всегда проверяйте схему в паспорте устройства.
Как изменить громкость срабатывания?
Громкость не меняется, меняется порог чувствительности с помощью маленького винта-потенциометра на корпусе датчика.
Безопасно ли это для детей?
Абсолютно, если устройство надежно закреплено в подрозетнике и закрыто декоративной панелью. Доступа к токоведущим частям быть не должно.
Что делать, если датчик перестал реагировать?
Первым делом проверьте напряжение на входе мультиметром. Если питание есть, проверьте надежность контактов и попробуйте изменить настройку чувствительности.
Можно ли совместить звуковой датчик с обычным выключателем?
Да, я рекомендую подключать их параллельно. Тогда вы сможете включить свет либо хлопком, либо вручную, если датчик временно отключен.
Меры безопасности: При работе используйте диэлектрические перчатки. Всегда отключайте питание на время монтажа. Не допускайте попадания влаги в монтажную коробку. При появлении запаха горелого пластика немедленно обесточьте линию.
