Винтовые и безвинтовые зажимы в розетках: что выбрать и как установить

Выбор способа фиксации провода в розетке напрямую влияет на пожарную безопасность жилья. Обычно установка одной точки занимает от 10 до 20 минут, а разница в цене между типами зажимов может достигать 100-200 рублей. Правильный выбор между винтовыми или безвинтовыми зажимами в розетках избавляет от необходимости переделывать электрику через пару лет. Это базовый элемент, который определяет надежность всей сети.

Принципы работы механизмов фиксации

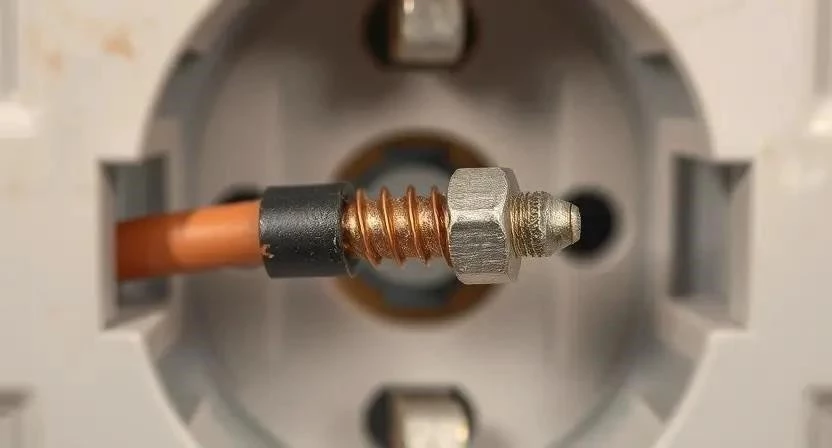

Винтовое соединение работает по простому принципу: стальной винт при затягивании прижимает медную или алюминиевую жилу к металлической пластине. Это проверенная временем классика. Безвинтовые варианты используют пружинный механизм. Здесь провод просто вставляется в специальный паз, а мощная пружина постоянно давит на него, обеспечивая плотный контакт. Со временем индустрия перешла к современным стандартам быстромонтажа, чтобы ускорить работу и исключить человеческий фактор при затяжке.

Технические параметры и совместимость

Сила прижима в пружинных клеммах остается стабильной на протяжении всего срока службы. В винтовых же она зависит от того, насколько сильно мастер затянул болт. Площадь контакта у безвинтовых систем зачастую выше, так как пружина обхватывает провод более равномерно. Монолитные жилы идеально подходят для обоих типов, а вот многожильный провод в винтовом зажиме может просто сплющиться, что приведет к плохому контакту.

Особенности монтажа и необходимые инструменты

Процесс начинается с правильной зачистки. Для обоих типов зажимов я рекомендую снимать изоляцию ровно на 10-12 мм. Если оставить слишком длинный голый конец, он может вызвать короткое замыкание в подрозетнике. Если слишком короткий — контакт будет нестабильным. Я всегда использую стриппер, чтобы не повредить жилы кабеля.

Инструменты для работы:

• Индикаторная отвертка (обязательно)
• Стриппер для зачистки изоляции (желательно)
• Набор шлицевых и крестовых отверток (обязательно)
• Пассатижи или кусачки (обязательно)
• Фонарик с налобным креплением (желательно)
• Строительный уровень (желательно)
• Маркер для разметки (желательно)
• Изолента или термоусадка (обязательно)

Пошаговая установка розетки:

1. Отключение питания на электрощите — 2 минуты.
2. Проверка отсутствия напряжения индикатором — 1 минута.
3. Зачистка концов проводов (фаза, ноль, заземление) — 3 минуты.
4. Вставка жил в клеммы (вдавливание или закручивание винта) — 4 минуты.
5. Проверка фиксации каждого провода рывком (тест на вырыв) — 2 минуты.
6. Аккуратное размещение проводов в подрозетнике — 3 минуты.
7. Закрепление механизма саморезами к коробке — 3 минуты.
8. Установка декоративной рамки и лицевой панели — 2 минуты.

Я однажды допустил ошибку, когда в винтовом зажиме оставил слишком много оголенного провода. В итоге пришлось всё переделывать, так как жила касалась корпуса. Безопасность превыше всего: всегда используйте диэлектрический инструмент и не работайте под напряжением.

Срок службы и эксплуатация

Металлы расширяются при нагреве и сужаются при охлаждении. В винтовых соединениях этот процесс постепенно «расшатывает» контакт. Со временем винт может просто ослабнуть, что ведет к искрению и перегреву. Пружинный зажим компенсирует термическое расширение, постоянно поддавливая провод. Это делает безвинковые системы более стабильными. Риск окисления есть везде, но плотный прижим пружины минимизирует доступ кислорода к месту контакта.

Габариты и установка в подрозетник

Механизмы с безвинтовыми клеммами часто делают более компактными. Это очень удобно, когда в подрозетнике скопилось много проводов. В стандартном подрозетнике глубиной 45 мм винтовые розетки иногда занимают больше места из-за вылета винтов. Глубокие коробки (60 мм) позволяют использовать любой тип зажима без проблем, но в тесном пространстве быстрозажимные клеммы экономят нервы монтажника.

Финансовая сторона вопроса

Бюджетные серии почти всегда оснащены винтами. Они стоят дешево, но требуют больше времени на установку. Премиальные линейки используют самозажимные механизмы. Хотя одна такая розетка дороже, общая смета электромонтажа может даже снизиться за счет сокращения оплаты работы мастера. Быстромонтаж позволяет установить в два раза больше точек за смену.

Сильные и слабые стороны

Каждый вариант имеет свои особенности. Винты привычны всем, их можно подтянуть даже старой отверткой. Пружины работают быстрее и надежнее в долгосрочной перспективе.

Преимущества и недостатки:

• Винтовые: низкая стоимость покупки.
• Винтовые: совместимость с любым сечением кабеля.
• Винтовые: риск перетяжки и обрыва жилы.
• Винтовые: необходимость периодической проверки затяжки.
• Безвинтовые: высокая скорость установки.
• Безвинтовые: исключен риск «перетянуть» винт.
• Безвинтовые: стабильный контакт при перепадах температур.
• Безвинтовые: более высокая цена за изделие.

Рекомендации по применению

Для старых домов с алюминиевой проводкой я рекомендую использовать винтовые зажимы, так как алюминий слишком мягкий для некоторых пружинных систем. В новостройках с медным кабелем ВВГнг-LS идеальным выбором станут безвинтовые механизмы. Они обеспечивают быстрый монтаж и максимальную безопасность. В новостройках, где ставится по 40-50 розеток, экономия времени становится решающим фактором.

Я заметил, что в квартирах с высокой влажностью (кухни, санузлы) безвинтовые зажимы ведут себя лучше. Плотный обжим пружиной меньше подвержен влиянию окисления, чем зазор, который может появиться в винтовом соединении.

Советы из практики

Профессиональные электрики редко используют дешевые винтовые розетки в ответственных узлах. Чаще всего выходит из строя именно резьба винта: она слизывается при чрезмерном усилии, и зажим перестает держать провод. Я считаю, что переплата за безвинковую систему окупается отсутствием необходимости заходить в подрозетник через год для «подтяжки» контактов.

Я однажды видел объект, где мастер перетянул винты настолько сильно, что медная жила просто переломилась внутри зажима. Внешне всё выглядело отлично, но розетка грелась и в итоге оплавилась. С пружинными клеммами такая проблема исключена физически.

Ответы на частые вопросы

Разберем основные сомнения, которые возникают при выборе типа подключения.

1. Можно ли использовать многожильный провод в винтовом зажиме? Можно, но только если обжать конец провода специальным наконечником (гильзой). Просто закручивать «пучок» нитей нельзя — они сплющатся, и контакт будет плохим.
2. Нужно ли подтягивать винты раз в год? В идеале — да, особенно в точках с высокой нагрузкой (стиральные машины, бойлеры). Безвинтовые зажимы в этом не нуждаются.
3. Что будет, если перетянуть винт? Вы либо повредите резьбу самого зажима, либо перережете медную жилу, что приведет к локальному перегреву и возможному пожару.
4. Какой бренд делает лучшие зажимы? Лидерами рынка по надежности механизмов считаются Schneider Electric и Legrand.
5. Можно ли ставить алюминий в безвинтовой зажим? Не рекомендуется. Алюминий имеет свойство «течь», и пружина может не обеспечить должного давления со временем.
