Монтаж электрики на открытом воздухе требует строгого соблюдения норм безопасности. Ошибка в выборе оборудования часто приводит к короткому замыканию или поражению током. Стоимость базового комплекта материалов начинается от 1500 рублей. Весь процесс установки занимает около 3-5 часов. Правильно подобранные влагозащищенные розетки для террасы исключают попадание воды внутрь контактов. Это гарантирует долгую работу всей сети и безопасность людей.
Особенности влагозащищенного оборудования

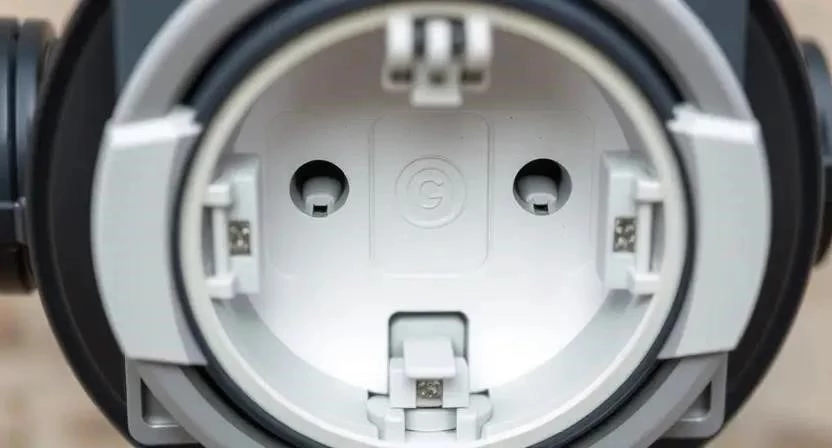

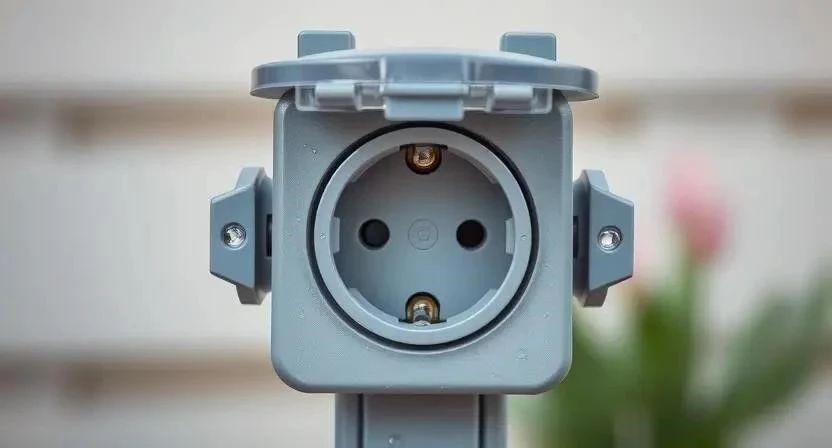

Блоки с защитой от влаги представляют собой герметичные корпуса с встроенными розетками. Главный принцип их работы заключается в использовании специальных уплотнителей из резины или силикона. Эти прокладки перекрывают доступ воздуха и воды к токоведущим частям. Корпуса обычно делают из ударопрочного пластика. Такие решения стали очень популярны для террас, так как позволяют безопасно подключать электрогрили, гирлянды или садовую мебель. Я заметил, что блоки из поликарбоната гораздо меньше выгорают на солнце, чем дешевый ABS.
Классификация уличных блоков

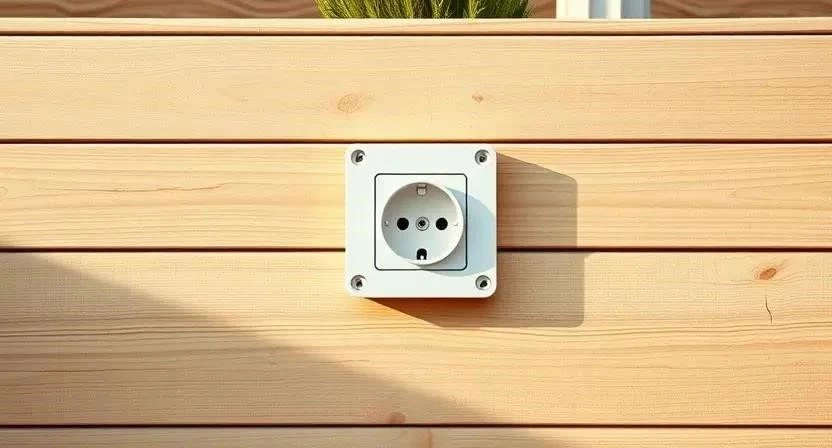

Разделим оборудование по основным критериям. По типу монтажа выделяют открытый (накладной) и скрытый (внутри стены). Открытый вариант проще в установке. Скрытый выглядит эстетичнее. По количеству гнезд блоки бывают от одной до пяти розеток. Степень защиты определяется индексом IP. Чем выше цифры, тем меньше шансов, что вода попадет внутрь.
| Степень защиты | Защита от пыли | Защита от влаги | Применение |
|---|---|---|---|
| IP44 | Частичная | Брызги с любого направления | Под навесом, козырьком |
| IP54 | Пылезащищенный | Брызги воды | Открытые веранды |
| IP65 | Полная | Струи воды | Открытые стены, ливни |
| IP67 | Полная | Кратковременное погружение | Зоны с сильным затоплением |
| IP68 | Полная | Постоянное погружение | Прибрежные зоны, бассейны |
Технические параметры и индексы защиты
Индекс IP указывает на герметичность устройства. Первая цифра отвечает за защиту от твердых частиц, вторая — от жидкости. Для корпуса используют ABS-пластик или поликарбонат. Поликарбонат прочнее и устойчивее к ультрафиолету. Температурный режим большинства блоков составляет от -25 до +60 градусов. Допустимая мощность нагрузки обычно ограничена 16 Амперами. Класс защиты должен соответствовать условиям эксплуатации.
| Материал | Прочность | Стойкость к УФ | Срок службы | Цена |
|---|---|---|---|---|
| ABS-пластик | Средняя | Низкая | 5-7 лет | Бюджетно |
| Поликарбонат | Высокая | Высокая | 15-20 лет | Средне |
| Резина (уплотнители) | Гибкая | Средняя | 10 лет | Входит в стоимость |
| Нержавеющая сталь | Максимальная | Полная | 30+ лет | Премиум |
| ПВХ | Низкая | Средняя | 5 лет | Дешево |
Где использовать защищенные розетки
Обычно такие блоки ставят на открытых террасах, верандах и в беседках. Также они незаменимы на придомовых территориях для подключения газонокосилок. Существуют ограничения. В сильный мороз пластик может стать хрупким. При экстремальных ливнях даже IP65 может потребовать дополнительного козырька. Я рекомендую использовать оборудование с запасом по классу защиты, если терраса не имеет полноценного крытого перекрытия.
Пошаговый процесс установки
Сначала подготовьте поверхность. Стена должна быть сухой и очищенной от старой краски. Если стена из дерева, используйте специальные саморезы. Я однажды сэкономил на герметике, и через неделю в розетку попала вода во время ливня. Теперь я всегда промазываю вводы кабеля силиконом.

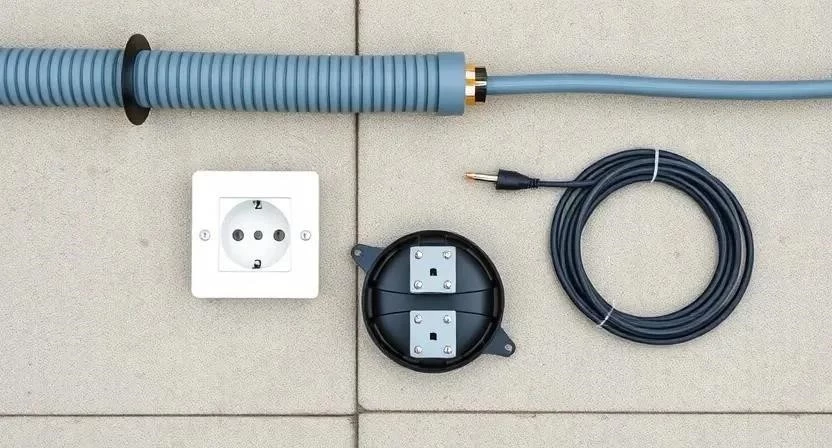

Необходимые материалы:
- Кабель ВВГнг-LS 3х2.5 (расход: из щитка до розетки + 1 метр запаса)
- Гофротруба ПВХ или ПНД (расход: по длине трассы)
- Влагозащищенный блок розеток (1 шт.)
- Монтажная коробка (1 шт.)
- Силиконовый герметик влагостойкий (1 туба)
- Дюбель-гвозди 6х40 (10 шт.)
- Кабельные вводы (сальники) (2 шт.)
- Клеммники WAGO (5 шт.)
- Изолента ПВХ (1 рулон)
Инструменты:
- Перфоратор или дрель — обязательно
- Отвертка с набором бит — обязательно
- Стриппер для зачистки проводов — желательно
- Уровень строительный — обязательно
- Индикатор напряжения — обязательно
- Пассатижи — обязательно
Инструкция по монтажу:
- Планирование трассы и разметка отверстий (15 мин).
- Сверление отверстий под гофру и крепления (20 мин).
- Прокладка кабеля в гофротрубе по стене (40 мин).
- Установка монтажной коробки или подрозетника (20 мин).
- Заводка кабеля в блок через герметичный ввод (15 мин).
- Зачистка жил кабеля и подключение к контактам (30 мин).
- Проверка затяжки винтов в клеммах (10 мин).
- Герметизация стыков силиконом (20 мин).
- Закрытие крышки блока и финальный тест (15 мин).
Важные нюансы: температура при работе с герметиком должна быть выше +5°C. Время полного высыхания силикона составляет 24 часа. До этого момента не подвергайте блок воздействию воды.
Ошибки новичков:
- Отсутствие заземления в цепи.
- Использование обычного кабеля без оболочки (не ВВГнг).
- Слишком сильная затяжка пластиковых вводов (трескаются).
- Монтаж без использования УЗО в щитке.
- Прокладка кабеля без гофры по бетонной стене.
- Игнорирование уклона кабеля (вода может стекать по проводу прямо в розетку).
Меры безопасности:
— Все работы проводите при полностью отключенном питании.
— Используйте диэлектрические перчатки.
— Обязательно установите УЗО (устройство защитного отключения) с током утечки 30мА.
— Не используйте розетки с поврежденными уплотнителями.
— При работе на высоте используйте устойчивую лестницу.
Расчет стоимости:
Своими руками: материалы (около 3000-5000 руб). С мастером: материалы + работа (от 7000 до 12000 руб). Экономия при самостоятельном монтаже составляет примерно 4000-7000 рублей.
Расчет необходимых материалов
Чтобы не бегать в магазин дважды, считайте всё заранее. Длина кабеля определяется по кратчайшему пути от распределительного щита, но с учетом обхода углов. Количество блоков зависит от площади террасы: оптимально ставить один блок на каждые 4-6 метров стены. Когда я собирал электрику на своей террасе, я специально заложил запас кабеля в гофре для будущих переделок.
| Статья расходов | Кол-во на 1 блок | Средняя цена | |
|---|---|---|---|
| Блок розеток IP54 | 1 шт. | 1200 руб. | 1200 |
| Кабель ВВГнг 3х2.5 | 10 м | 80 руб/м | 800 |
| Гофротруба 20мм | 10 м | 25 руб/м | 250 |
| Силикон влагостойкий | 1 туба | 400 руб. | 400 |
| Расходники (дюбеля, клеммы) | 1 компл. | 300 руб. | 300 |
Обзор ведущих брендов
Рынок предлагает решения разных ценовых сегментов. Schneider Electric и Legrand — это премиум. Их пластик не желтеет, а механизмы работают плавно десятилетиями. ABB славится надежностью контактов. Бюджетные бренды вроде IEK или TDM подходят для временных построек, но их уплотнители быстрее изнашиваются. Разница в цене часто оправдана качеством полимеров и точностью подгонки деталей.
Преимущества и недостатки решений
Рассмотрим основные стороны использования таких блоков.
Плюсы:
- Полная защита электроники от дождя.
- Снижение риска короткого замыкания.
- Возможность подключения мощной техники.
- Долговечность материалов корпуса.
- Эстетичный внешний вид.
- Простота управления (одна крышка на несколько розеток).
- Безопасность для детей и животных.
- Устойчивость к перепадам температур.
Минусы:
- Высокая стоимость качественных моделей.
- Громоздкий размер по сравнению с обычными розетками.
- Необходимость регулярной проверки уплотнителей.
- Сложность скрытого монтажа в тонких стенах.
- Ограниченный выбор цветов корпуса.
- Риск конденсата при резких перепадах температур.
Сравнение различных вариантов
Выбирая между одиночными розетками и блоками, ориентируйтесь на задачи. Одиночные розетки дешевле, но требуют большего количества отверстий в стене и кабельных линий. Блок удобнее, так как в одном месте сосредоточено несколько точек питания. Я пробовал ставить одиночные розетки, но в итоге один блок с тремя гнездами оказался в разы удобнее.
| Бренд | Schneider Electric | Legrand | ABB | Бюджетный сегмент |
|---|---|---|---|---|
| Качество пластика | Высокое | Высокое | Очень высокое | Среднее |
| Герметичность | Отличная | Отличная | Идеальная | Приемлемая |
| Срок службы | 15+ лет | 15+ лет | 20+ лет | 3-5 лет |
| Цена | Высокая | Высокая | Очень высокая | Низкая |
Стоимость и советы по покупке
Цены на блоки варьируются от 500 до 5000 рублей. На стоимость влияет бренд, класс IP и количество гнезд. В магазине всегда проверяйте плотность прилегания крышки. Если она люфтит — герметичности не будет. Советую покупать оборудование в специализированных электротехнических магазинах, а не в общих гипермаркетах, так как там больше выбор профессиональных серий.
Мнения пользователей и мастеров
Многие профессиональные электрики сходятся во мнении, что экономия на уличных розетках всегда выходит боком. Владельцы домов отмечают, что блоки IP65 практически не требуют обслуживания. Некоторые жалуются на то, что дешевые крышки ломаются после первой зимы. Я часто слышу от клиентов, что установка одного мощного блока сэкономила им время при подключении новогодней иллюминации.
Часто задаваемые вопросы
Ответим на самые популярные вопросы:
1. Можно ли ставить блок под навес, если у него IP44?
Да, для зон без прямого попадания дождя этого достаточно.
2. Нужно ли обязательно ставить УЗО?
Безусловно. Я всегда рекомендую ставить УЗО, даже если мастер говорит, что «и так сойдет». Это спасет жизнь при утечке тока.
3. Как часто проверять герметичность?
Рекомендую осматривать уплотнители раз в год перед началом сезона.
4. Какой кабель лучше выбрать?
Только ВВГнг-LS с сечением не менее 2.5 мм².
5. Можно ли использовать обычный герметик?
Нет, нужен только нейтральный силиконовый, который не разъедает пластик.
6. Поможет ли IP67 при полном погружении в воду?
Да, но только на короткое время. Для постоянного нахождения в воде нужны специализированные решения.
7. Можно ли монтировать блок на деревянную обшивку?
Да, но используйте прокладку из резины между корпусом и деревом для лучшего прилегания.
8. Что делать, если крышка блока стала плохо закрываться?
Замените уплотнительную резинку или замените блок целиком, так как защита больше не работает.
