Выбор и установка сетевых розеток RJ45

Проектирование домашней или офисной сети начинается с выбора правильных точек доступа. Установка одной точки обходится примерно в 500–2000 рублей с учетом материалов. Обычно монтаж одной розетки занимает от 30 до 60 минут. Правильно подобранные розетки для компьютерных сетей гарантируют стабильный сигнал без потерь. Это фундамент всей цифровой инфраструктуры здания.

Суть и назначение сетевых розеток

Сетевая розетка RJ45 представляет собой интерфейсный модуль, который служит конечной точкой кабельной линии. В структурированных кабельных системах (СКС) она позволяет быстро подключать компьютер, принтер или телевизор к локальной сети с помощью патч-корда. Принцип работы прост: розетка фиксирует восемь жил витой пары в строго определенном порядке, обеспечивая электрический контакт между кабелем и коннектором. Я заметил, что качественный модуль предотвращает затухание сигнала даже при максимальной длине линии.

Разбор категорий и скоростей

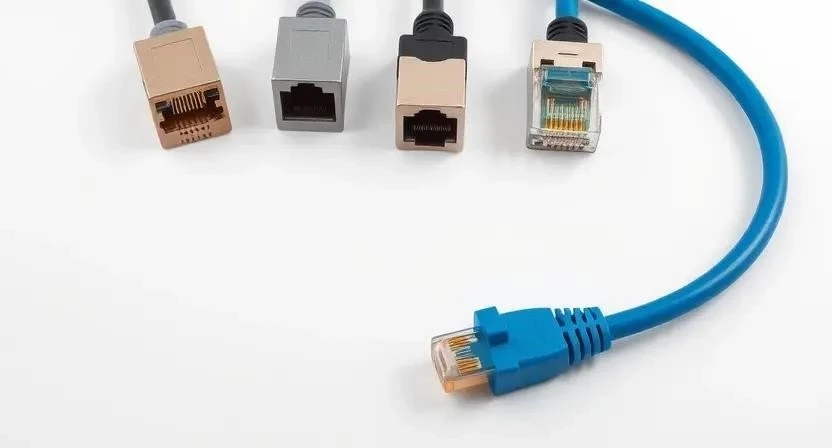

Выбор категории определяет пропускную способность сети и частоту сигнала. Сегодня стандартом для дома считается Cat 5e, но для перспективного ремонта лучше смотреть в сторону Cat 6 или 6a. Разница заключается в плотности скрутки пар и наличии внутреннего разделителя, который борется с перекрестными помехами. Если поставить категорию ниже, чем поддерживает роутер, скорость интернета будет ограничена именно розеткой.

Технические параметры и экранирование

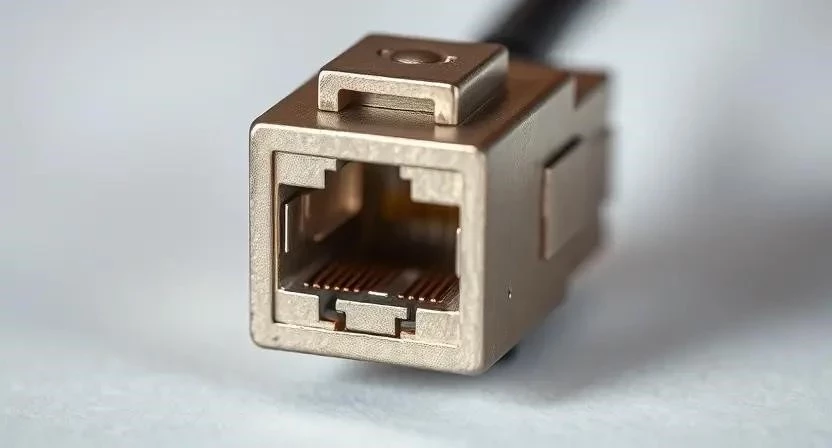

Тип экрана защищает данные от электромагнитных помех, которые создают силовые кабели в стене. Неэкранированные розетки UTP подходят для большинства квартир, где интернет-кабель идет отдельно от электрики. В условиях завода или серверной необходимы экранированные варианты (FTP, STP). Важный нюанс: экран работает только при наличии общего заземления. Без него металлическая оплетка превращается в антенну, которая собирает все помехи вокруг.

Где применять разные стандарты

Для обычной квартиры идеально подходит Cat 5e или Cat 6 с типом UTP. Такие решения дешевы и легко монтируются. В серверных комнатах или вдоль силовых щитов ставят Cat 6a STP, чтобы избежать сбоев в передаче данных. Помните, что максимальная длина линии от коммутатора до розетки не должна превышать 100 метров. После этого порога сигнал затухает, и скорость падает. Совместимость между категориями есть: в розетку Cat 6 можно воткнуть кабель Cat 5e, но работать сеть будет по самому слабому звену.

Процесс установки и нюансы сборки

Монтаж требует аккуратности, особенно при работе с тонкими жилами. Я часто сталкивался с тем, что новички перекручивают жилы или слишком сильно зачищают изоляцию, что ведет к короткому замыканию. Для работы используйте стандарт T568B — он общепринят в большинстве стран.

Необходимый инструмент:

• Стриппер для снятия внешней изоляции
• Инструмент для заделки (кроне)
• Ножницы или бокорезы
• LAN-тестер для проверки
• Маркер для подписи кабелей
• Отвертка (крестовая)
• Фонарик для работы в подрозетнике

Пошаговая инструкция по монтажу:

1. Подготовка подрозетника и заведение кабеля (5-10 мин).
2. Снятие внешней изоляции кабеля на 3-5 см (2 мин).
3. Расплетение пар и выравнивание жил (3 мин).
4. Размещение жил в пазах розетки согласно схеме B (5 мин).
5. Заделка жил с помощью кроне до щелчка (5 мин).
6. Обрезание лишних хвостов проводов (2 мин).
7. Проверка фиксации всех восьми контактов (2 мин).
8. Установка модуля в рамку и закручивание винтов (5 мин).
9. Подключение патч-корда к розетке (1 мин).
10. Тестирование линии с помощью LAN-тестера (5 мин).
11. Маркировка розетки для удобства обслуживания (2 мин).
12. Закрытие декоративной крышкой (2 мин).

Меры безопасности: Обязательно используйте защитные очки при обрезке проводов. Работайте в перчатках, чтобы избежать порезов об острую кромку подрозетника. Никогда не прокладывайте сетевой кабель в одной штробе с силовым проводом 220В без разделителя. При работе с экранированным кабелем убедитесь, что заземление подключено правильно, иначе возможен статический разряд.

Типичные ошибки:

1. Слишком сильное расплетение пар (снижает скорость).
2. Перепутанные цвета жил (сеть не заработает).
3. Отсутствие заземления для STP-розеток.
4. Зажим кабеля корпусом розетки.
5. Использование дешевых китайских коннекторов.
6. Отсутствие маркировки линий.

Расчет материалов и сметы

Количество розеток определяется количеством устройств в комнате плюс запас на будущее. Я рекомендую ставить по две розетки на каждое рабочее место. Длину кабеля считайте по кратчайшему пути, добавляя 10-15% на изгибы и запасы в коробках.

Обзор брендов и линеек

На рынке доминируют несколько игроков. Legrand и Schneider Electric предлагают премиальные серии с идеальной подгонкой деталей и долговечными контактами. Hyperline и DKC — это «золотая середина», которую чаще всего используют системные администраторы за отличное соотношение цены и качества. Бюджетные No-name бренды могут сэкономить деньги, но их контакты окисляются через пару лет, что приводит к потере пакетов данных.

Сравнение типов защиты кабеля

Выбор между экраном и его отсутствием зависит от среды. Я один раз поставил STP в квартире без заземления, и сеть начала работать хуже, чем с обычным UTP. Это произошло из-за того, что экран собирал наводки, но не мог их сбросить в землю.

Особенности экранированных розеток:

• Полная защита от внешних электромагнитных полей.
• Повышенная стабильность сигнала в промышленных зонах.
• Снижение перекрестных помех между соседними кабелями.
• Более жесткий и толстый кабель (сложнее гнуть).
• Требуют обязательного заземления.
• Выше стоимость как самих розеток, так и кабеля.
• Сложнее в монтаже из-за необходимости зажимать экран.
• Идеальны для передачи данных на скоростях 10 Гбит/с.

Проводная сеть против Wi-Fi

Многие пытаются заменить розетки мощным роутером. Однако проводное соединение всегда выигрывает в стабильности. Я всегда советую клиентам тянуть кабель к стационарному ПК и телевизору, оставляя Wi-Fi только для смартфонов и ноутбуков.

Стоимость и критерии покупки

Цена зависит от трех факторов: категории, бренда и наличия экрана. Бюджетный вариант (Cat 5e UTP) обойдется в 200–400 рублей за модуль. Профессиональное решение (Cat 6a STP от Legrand) может стоить 1500 рублей и выше. Покупать лучше в специализированных магазинах электроники или у официальных дилеров СКС. Избегайте покупки на сомнительных рынках, так как там часто продают подделки с тонкими жилами, которые ломаются при заделке.

Мнения практиков

Системные администраторы единогласно рекомендуют ставить Cat 6 даже там, где сейчас хватает 5e. Это избавляет от необходимости штробить стены снова через 5 лет. Домашние пользователи чаще жалуются на сложность монтажа экранированных розеток. Я рекомендую использовать Keystone-модули — они позволяют сначала обжать разъем, а потом просто защелкнуть его в рамку, что в разы удобнее.

Часто задаваемые вопросы

Можно ли ставить розетку Cat 6 с кабелем Cat 5e?
Да, это возможно. Система будет работать, но скорость будет ограничена возможностями кабеля Cat 5e.

Нужно ли заземлять неэкранированную розетку?
Нет, в UTP-розетках нет металлических элементов, которые требуют заземления.

Что будет, если перепутать жилы в розетке?
Связь либо не установится вовсе, либо скорость упадет до 10-100 Мбит/с из-за ошибок передачи.

Какая разница между T568A и T568B?
Это разные схемы распиновки. Главное — использовать одну и ту же схему на обоих концах кабеля. Стандарт B более распространен.

Можно ли использовать одну розетку для интернета и телефона?
Физически — да, если использовать 4 жилы под телефон и 4 под интернет, но это сильно ограничит скорость сети до 100 Мбит/с.

Поможет ли замена розетки на Cat 6a увеличить скорость интернета от провайдера?
Только если ваш тариф выше 1 Гбит/с и старая розетка была узким местом. Если тариф 100 Мбит/с, разницы не будет.

Нужен ли специальный инструмент для заделки или можно надавить отверткой?
Отверткой можно повредить контакт или не дожать жилу. Я настоятельно рекомендую использовать кроне для надежного соединения.
