Организация освещения в проходных зонах часто требует автоматизации, чтобы не щелкать клавишами при каждом перемещении. Выключатели с задержкой выключения решают эту задачу, поддерживая свет в течение заданного времени. Установка такого устройства занимает от 30 до 60 минут, а стоимость самого модуля варьируется от 500 до 3000 рублей. Это практичное решение для тех, кто ценит комфорт и хочет оптимизировать энергопотребление в доме.
Принцип работы и устройство
Такой выключатель представляет собой коммутационный аппарат со встроенным реле времени. В отличие от обычного механизма, который просто размыкает цепь, здесь электроника удерживает контакт замкнутым после нажатия кнопки. По истечении установленного интервала реле размыкает цепь, и свет гаснет. Я часто объясняю заказчикам, что это своего рода «умный» посредник между кнопкой и лампой, который избавляет от необходимости возвращаться к выключателю, чтобы выключить свет в коридоре.
Разновидности автоматических выключателей
Рынок предлагает разные технические реализации задержки. Аналоговые модели используют конденсаторный заряд для отсчета времени, они проще и дешевле. Цифровые варианты работают на микроконтроллерах, что позволяет выставлять интервалы с точностью до секунды. По месту установки выделяют встроенные реле, которые прячутся в подрозетнике или щитке, и внешние блоки. Также встречаются модели с фиксированным временем (например, строго 3 минуты) и настраиваемые, где время меняется потенциометром.
| Вид выключателя | Тип управления | Точность настройки | Особенности |
|---|---|---|---|
| Аналоговый | Потенциометр | Низкая | Бюджетный вариант, высокая надежность |
| Цифровой | Кнопки/Дисплей | Высокая | Точная настройка, больше функций |
| Встроенный | Скрытый монтаж | Зависит от типа | Экономит место, не портит интерьер |
| Внешний | Навесной/Накладной | Зависит от типа | Проще в обслуживании и замене |
| Фиксированный | Заводская установка | Отсутствует | Максимальная простота, дешевизна |
Технические параметры оборудования
При выборе важно смотреть на вольтаж — для бытовых нужд это стандартные 220В. Максимальная нагрузка измеряется в амперах или ваттах; если подключить слишком мощную люстру, реле просто сгорит. Диапазон настройки времени обычно составляет от 10 секунд до 30 минут. Степень защиты IP определяет, можно ли ставить устройство во влажных зонах. Габариты должны соответствовать стандартному подрозетнику 60 мм, иначе придется штробить стену глубже.
| Характеристика | Типичное значение | Что это означает для пользователя |
|---|---|---|
| Напряжение питания | 220-240 В | Работа от стандартной бытовой сети |
| Макс. нагрузка | 10-16 А (2.2-3.5 кВт) | Ограничение по количеству и мощности ламп |
| Интервал задержки | 10 сек — 30 мин | Возможность настроить время горения света |
| Класс защиты | IP20 / IP44 | IP20 для комнат, IP44 для ванных комнат |
| Ток утечки | < 0.5 мА | Минимальное потребление в режиме ожидания |
Где применять таймеры освещения

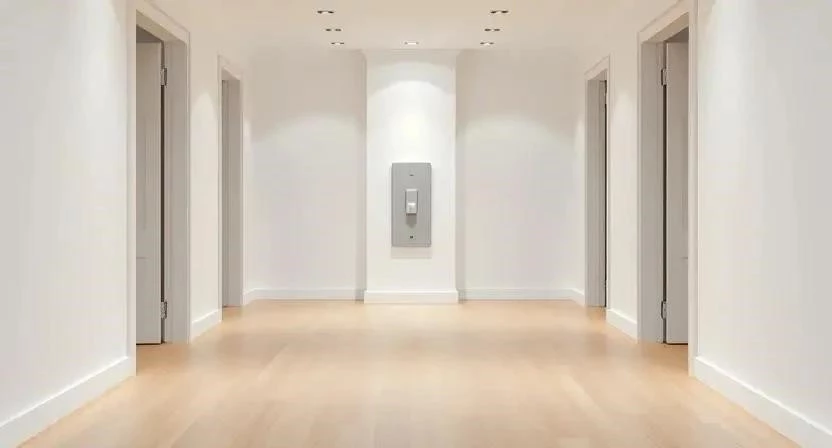

Лучше всего такие устройства работают в коридорах и лестничных пролетах, где свет нужен на короткое время. В ванных комнатах они удобны, если вы заходите туда с занятыми руками. Гардеробные и гаражи также отличные места для установки. Однако есть нюанс с лампами. С дешевыми LED-лампами или люминесцентными трубками реле может конфликтовать, вызывая мерцание. В таких случаях я рекомендую ставить параллельно нагрузке специальный конденсатор, чтобы убрать этот эффект.
Технология монтажа и установки
Для работы потребуется стандартный набор электромонтажника. Поверхность в подрозетнике должна быть очищена от строительного мусора и пыли, иначе контакты могут окислиться или устройство будет стоять криво.
Необходимые материалы:
- Выключатель с задержкой (1 шт.)
- Провод ПВС или ВВГнг-Ls 3х1.5 мм² (по длине трассы)
- Клеммники WAGO (4-6 шт.)
- Дюбель-гвозди для крепления подрозетника (2 шт.)
- Изолента или термоусадка (1 шт.)
- Маркировочные бирки для проводов (2 шт.)
- Подрозетник стандартный (1 шт.)
- Крепежные винты (комплект)
Инструменты:
- Индикаторная отвертка (обязательно)
- Стриппер или нож для зачистки изоляции (обязательно)
- Набор отверток (крестовая, плоская) (обязательно)
- Мультиметр (желательно)
- Перфоратор или дрель (для подрозетника) (желательно)
- Пассатижи (обязательно)
Монтаж выполняю строго по этапам:
- Полное обесточивание линии в электрощите (5 мин).
- Проверка отсутствия напряжения индикатором в подрозетнике (2 мин).
- Зачистка концов проводов (фаза, ноль, нагрузка) на 10 мм (5 мин).
- Подключение фазы питания к соответствующей клемме реле (5 мин).
- Подсоединение нулевого провода (необходим для работы электроники таймера) (5 мин).
- Коммутация вывода с реле на линию освещения (лампу) (5 мин).
- Подключение управляющей кнопки (выключателя) к контактам управления (10 мин).
- Проверка плотности затяжки всех винтовых соединений (3 мин).
- Аккуратная укладка проводов в подрозетник, чтобы не зажать их корпусом (10 мин).
- Фиксация устройства винтами и установка декоративной рамки (5 мин).
- Подача напряжения и тестирование интервала задержки (5 мин).
Важно помнить о безопасности. Никогда не работайте под напряжением. Если используете алюминиевые провода в старом фонде, обязательно используйте переходные клеммники, чтобы избежать электрохимической коррозии. При работе на высоте используйте устойчивую стремянку.
Частая ошибка новичков — попытка подключить таймер без нулевого провода. Обычный выключатель разрывает только фазу, но реле времени — это полноценный прибор, которому для питания нужно и «фаза», и «ноль». Если ноля в подрозетнике нет, придется протягивать дополнительный кабель от ближайшей распределительной коробки.
Расчет стоимости установки:
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Выключатель/Реле | 1200 | 1200 | 0 |
| Расходники (провода, клеммы) | 300 | 300 | 0 |
| Работа по монтажу | 0 | 1500-2500 | 1500-2500 |
| 1500 | 3000-4000 | 1500-2500 |
Подбор мощности и расчет нагрузки
Чтобы реле не сгорело в первый же месяц, нужно правильно рассчитать суммарную мощность ламп. Я всегда беру запас в 20-30% от номинала устройства. Если реле рассчитано на 10А (примерно 2.2 кВт), а у вас стоят LED-лампы по 10 Вт, то теоретически можно подключить сотни ламп. Но на практике пусковые токи светодиодов выше номинальных, поэтому расчет веду по максимальному току.
| Тип ламп | Мощность ед. (пример) | Рекомендуемый запас | Макс. кол-во при 10А реле |
|---|---|---|---|
| Светодиодные (LED) | 10 Вт | 30% | До 150 шт. |
| Галогенные | 50 Вт | 20% | До 35 шт. |
| Лампы накаливания | 60 Вт | 20% | До 30 шт. |
| Люминесцентные | 18 Вт | 30% | До 80 шт. |
Обзор производителей
В бюджетном сегменте доминируют китайские бренды и локальные СТМ магазинов. Они работают неплохо, но ресурс реле там ниже — примерно 50-100 тысяч циклов. Премиум-сегмент (Schneider Electric, Legrand, ABB) предлагает устройства с более качественными контактами и точной электроникой. Разница заметна в долговечности: премиальные модели не «залипают» и служат десятилетиями. Я обычно советую ставить дорогое оборудование в места с высокой проходимостью, например, в подъезды или общие коридоры.
Преимущества и недостатки
Использование таймеров имеет свои сильные и слабые стороны. С одной стороны, это невероятно удобно, с другой — добавляет сложности в схему электропроводки.
Основные плюсы:
- Высокий уровень комфорта при перемещении по дому.
- Экономия электроэнергии за счет исключения забытого света.
- Повышение безопасности в темных пролетах.
- Снижение износа основных ламп за счет оптимизации работы.
- Автоматизация рутинных действий.
- Эстетичный вид (при скрытом монтаже).
- Простота управления для детей и пожилых людей.
- Возможность гибкой настройки времени под конкретную задачу.
Основные минусы:
- Повышенная стоимость по сравнению с обычным выключателем.
- Сложность монтажа из-за необходимости подвода нулевого провода.
- Ограниченный ресурс механического реле.
- Возможное мерцание некоторых типов LED-ламп.
- Зависимость от корректности настройки таймера.
- Габариты модуля могут не влезть в старые подрозетники.
- Необходимость в квалифицированном монтаже.
Сравнение с альтернативными решениями
Часто меня спрашивают, зачем ставить таймер, если есть датчики движения или умный дом. Датчик движения удобен, но он может срабатывать ложно (например, на домашнего кота) или гасить свет, если вы замерли на месте. Умный дом — это вообще другой уровень сложности и стоимости. Выключатель с задержкой — это золотая середина: вы сами контролируете включение, а автоматика берет на себя выключение.
| Критерий | Выключатель с таймером | Датчик движения | Система умного дома |
|---|---|---|---|
| Цена | Средняя | Низкая/Средняя | Высокая |
| Сложность установки | Средняя | Низкая | Высокая |
| Контроль включения | Ручной | Автоматический | Сценарии/Голос/Ручной |
| Надежность | Высокая | Средняя (ложные срабатывания) | Зависит от сервера/интернета |
| Энергосбережение | Высокое | Очень высокое | Максимальное |
Стоимость и выбор в магазине
Средний диапазон цен за качественный модуль составляет от 800 до 2500 рублей. На стоимость влияет бренд, тип управления (цифра или аналог) и максимальный ток. При покупке в магазине обязательно проверяйте целостность корпуса и наличие сертификата соответствия. Советую брать модель с регулируемым временем, так как в разных помещениях (например, в узком коридоре и в просторном гараже) оптимальные интервалы будут разными.
Практический опыт и отзывы
За годы работы я намотал немало километров кабеля и поставил десятки таких реле. Помню, как однажды установил бюджетный таймер в гардеробную клиенту. Через полгода реле «залипло» в замкнутом состоянии, и свет горел круглосуточно. Пришлось менять модуль на более дорогой, промышленного класса.
В другом случае я столкнулся с проблемой мерцания LED-панелей в коридоре. Попробовал разные настройки времени, но не помогло. В итоге добавил в цепь электролитический конденсатор, и проблема исчезла моментально. Теперь это мой стандартный прием при работе с дешевым светодиодным освещением.
Также заметил, что пользователи чаще всего жалуются на слишком короткое время задержки в ванных комнатах. Оказывается, люди не учитывают время на гигиенические процедуры, и свет гаснет в самый неподходящий момент. Поэтому я всегда рекомендую ставить в санузлах интервал не менее 5-7 минут.
Часто задаваемые вопросы (FAQ)
Можно ли использовать с LED лампами?
Да, но при использовании дешевых ламп может возникнуть мерцание. Решается установкой конденсатора параллельно нагрузке.
Как изменить время задержки?
В аналоговых моделях нужно повернуть потенциометр (маленький винтик) с помощью тонкой отвертки. В цифровых — нажать соответствующие кнопки на панели.
Что делать при поломке реле?
Если свет перестал включаться или гаснуть, скорее всего, износились контакты реле. Модуль не ремонтируется и подлежит замене.
Нужен ли ноль для работы выключателя с таймером?
Да, в 99% случаев электронике таймера требуется полноценное питание (фаза и ноль) для работы схемы отсчета времени.
Можно ли объединить несколько выключателей на одно реле?
Да, можно реализовать схему с несколькими кнопками управления, если реле поддерживает параллельное подключение клавиш.
Влияет ли температура в помещении на работу таймера?
В экстремальных условиях (очень холодный гараж) аналоговые таймеры могут немного «врать» в интервалах, цифровые более стабильны.
Безопасно ли оставлять такое устройство включенным на постоянной основе?
Да, они рассчитаны на непрерывную работу в режиме ожидания, потребление тока в этом состоянии минимально.
Можно ли установить таймер в старый подрозетник?
Если подрозетник глубиной менее 40-50 мм, модуль может не поместиться вместе с проводами. Рекомендую использовать глубокие подрозетники (60 мм).
