Износ контактной группы в электроточке приводит к опасному искрению и перегреву жил. Замена механизма розетки без смены рамки помогает быстро устранить проблему, сохранив эстетику интерьера и отделку стен. Обычно процесс занимает до 30 минут, а стоимость нового модуля начинается от 150 рублей. Такая процедура вполне доступна даже новичку при соблюдении правил безопасности.
Оценка сложности и подготовки
Я считаю эту задачу простой, если соблюдать базовые правила работы с электрикой. Для успешного выполнения не требуется специального образования, достаточно уметь пользоваться отверткой и индикатором напряжения. Весь процесс от отключения питания до проверки работоспособности занимает от 15 до 30 минут. Замену стоит проводить незамедлительно, если вы заметили искрение при включении приборов, почувствовали запах горелого пластика или механизм перестал плотно удерживать вилку.
Подбор необходимых материалов
Основным элементом является новый внутренний модуль. Очень важно подобрать механизм того же бренда и серии, что и имеющаяся рамка, иначе они просто не защелкнутся. Я рекомендую выбирать проверенных производителей среднего и премиум сегмента, так как их клеммы надежнее зажимают провод.
- Новый механизм розетки (совместимый с рамкой)
- Клеммники WAGO (если провода слишком короткие)
- Изолента ПВХ
- Запасные саморезы для подрозетника
- Очиститель контактов в спрее
- Маркер для пометки фазы
- Стяжки нейлоновые для укладки кабеля
- Салфетка из микрофибры для очистки рамки
Примерные затраты на материалы представлены в таблице ниже.
| Наименование | Количество | Примерная цена | Рекомендация |
|---|---|---|---|
| Механизм розетки | 1 шт. | 150 — 800 руб. | Выбирать по серии рамки |
| Клеммники | 2-3 шт. | 30 — 60 руб. | Для наращивания жил |
| Изолента | 1 рулон | 50 — 120 руб. | Классическая ПВХ |
| Расходники (стяжки/винты) | комплект | 20 — 50 руб. | По необходимости |
Инструментарий для работы
Правильный инструмент сокращает время работы и исключает повреждение изоляции. Большинство этих вещей есть в любом базовом домашнем наборе. Если чего-то не хватает, проще купить недорогой комплект в строительном магазине, чем арендовать профессиональный инструмент на один раз.
- Отвертка крестовая (PH2) — для винтов механизма
- Отвертка плоская — для подтяжки некоторых типов клемм
- Индикаторная отвертка — проверка отсутствия напряжения
- Мультиметр — для точного замера напряжения (желательно)
- Пассатижи — для выпрямления и фиксации проводов
- Стриппер — для аккуратной зачистки изоляции
- Фонарик — если свет в комнате отключается вместе с розеткой
| Инструмент | Функция | Важность |
|---|---|---|
| Индикаторная отвертка | Проверка фазы и обесточивания | Обязательно |
| Набор отверток | Монтаж и демонтаж винтов | Обязательно |
| Пассатижи | Работа с жилами провода | Обязательно |
| Стриппер | Снятие изоляции без повреждения жилы | Желательно |
| Мультиметр | Контроль напряжения | Желательно |
Организация рабочего пространства
Перед началом работ обеспечьте себе хорошее освещение. Если розетка находится за массивным шкафом или диваном, максимально освободите доступ к ней. Освещение должно быть ярким, поэтому я всегда ставлю рядом переносную лампу или использую мощный налобный фонарь. Чтобы мелкие винтики или обрезки изоляции не потерялись в ковре, застелите пол вокруг розетки старой газетой или пленкой.
Подготовка к монтажу и безопасность
Первым делом необходимо полностью обесточить линию. Для этого выключите соответствующий автоматический выключатель в электрощите. Не полагайтесь на выключатель света, если розетка находится в той же комнате — это может быть опасно. После выключения обязательно проверьте отсутствие напряжения индикатором, приложив его к контактам розетки. Только после этого приступайте к демонтажу декоративной панели и рамки. Если рамка защелкнута, аккуратно подденьте её плоской отверткой, чтобы не оставить глубоких царапин на пластике.
Пошаговая технология замены механизма
Процесс замены требует аккуратности, особенно при укладке проводов в тесном подрозетнике. Однажды я решил сэкономить время и не выключил автомат, в итоге получил ощутимый разряд — теперь индикатор в руках всегда.
- Полное обесточивание и проверка (2 мин). Выключаем автомат, проверяем индикатором отсутствие тока в обоих гнездах.
- Снятие внешней рамки (2 мин). Аккуратно снимаем декоративную панель, чтобы не повредить краску на стене.
- Ослабление креплений (1 мин). Откручиваем винты, которые фиксируют механизм к подрозетнику.
- Извлечение старого модуля (1 мин). Плавно вытягиваем механизм из стены, стараясь не дергать провода.

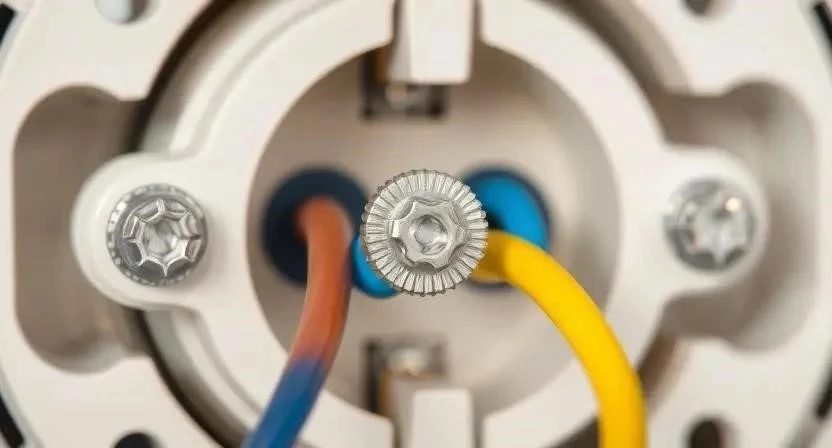

- Отсоединение проводов (3 мин). Ослабляем зажимы клемм и вынимаем медные жилы.
- Ревизия и зачистка (2 мин). Осматриваем концы проводов. Если медь обгорела или окислилась, обрезаем поврежденный участок и зачищаем изоляцию на 8-10 мм.
- Проверка совместимости (2 мин). Прикладываем новый механизм к рамке, проверяем, совпадают ли пазы.
- Подключение фазы (2 мин). Вставляем фазный провод (обычно коричневый или белый) в соответствующую клемму и плотно затягиваем винт.
- Подключение нуля (2 мин). Устанавливаем нулевой провод (синий) в соседнюю клемму.
- Монтаж заземления (2 мин). Желто-зеленый провод подключаем к центральному контакту заземления.
- Укладка кабелей (3 мин). Аккуратно складываем провода «змейкой» внутри подрозетника, чтобы они не мешали механизму.
- Фиксация в стене (2 мин). Закручиваем винты крепления, выравнивая механизм по уровню относительно рамки.
- Установка рамки (2 мин). Защелкиваем декоративную панель до характерного щелчка.
- Запуск и тест (2 мин). Включаем питание в щитке, проверяем работу розетки с помощью мультиметра или настольной лампы.
| Этап работы | Время | Ключевой нюанс |
|---|---|---|
| Демонтаж | 7 минут | Проверка отсутствия напряжения |
| Подготовка жил | 4 минуты | Зачистка без повреждения меди |
| Подключение | 6 минут | Плотная затяжка всех винтов |
| Сборка | 6 минут | Правильная укладка проводов |
| Тестирование | 2 минуты | Проверка полярности |
Технические нюансы и секреты мастера
Важнейшим моментом является плотность затяжки клемм. Слабый контакт приводит к нагреву, который быстро расплавит новый пластик. При этом нельзя перетягивать винты в дешевых моделях, чтобы не сорвать резьбу. Если в стене проложен алюминиевый провод, а механизм медный, обязательно используйте специальные переходные клеммники WAGO, так как прямой контакт меди и алюминия вызывает электрохимическую коррозию.
Разбор типичных ошибок
Новички часто допускают промахи, которые могут привести к короткому замыканию. Заметил, что в дешевых моделях пластик трескается при сильном затягивании винтов, поэтому я кручу их с чувством.
- Работа под напряжением. Самая опасная ошибка, которая может привести к удару током.
- Перетянутые винты. Приводит к деформации клеммы или обрыву тонкой жилы провода.
- Повреждение изоляции. Слишком глубокая зачистка стриппером оголяет провод в опасной близости от соседней клеммы.
- Несовместимый модуль. Попытка вставить механизм другого бренда в рамку приводит к перекосам и трещинам в пластике.
- Небрежная укладка. Слишком плотный ком проводов зажимает механизм, из-за чего он выпирает из стены.
Эксплуатация после замены
Чтобы новая розетка служила долго, соблюдайте допустимую нагрузку. Обычно бытовые розетки рассчитаны на 16 Ампер (около 3.5 кВт). Не включайте в один разветвитель одновременно чайник, стиральную машину и обогреватель. Обращайте внимание на состояние вилок приборов: если они неплотно входят в гнездо, это может ускорить износ контактов. При появлении любого треска или искрения механизм следует заменить снова.
Альтернативные способы обновления
Если механизм изношен вместе с рамкой, имеет смысл провести полную замену всей конструкции. Это позволит обновить дизайн интерьера. Для тех, кто ценит комфорт, отличным вариантом станет установка умной розетки с Wi-Fi модулем. Когда мне потребовалось управлять светом удаленно, я заменил обычный модуль на умную розетку с Wi-Fi, и теперь включаю торшер голосом. Конечно, можно вызвать профессионального электрика, что гарантирует безопасность, но стоимость выезда мастера часто превышает стоимость самой детали в несколько раз.
| Вариант | Стоимость (примерно) | Качество/Надежность | Сложность |
|---|---|---|---|
| Своими руками | 200 — 1000 руб. | Зависит от аккуратности | Низкая |
| Вызов мастера | 1500 — 3000 руб. | Высокая (с гарантией) | Нулевая |
| Умная розетка | 800 — 2500 руб. | Средняя (зависит от софта) | Средняя |
Ответы на частые вопросы
Можно ли поставить механизм другого бренда в старую рамку?
Практически никогда. Каждый производитель использует свои стандарты крепления и пазы. Попытка совместить разные бренды приведет к тому, что модуль не зафиксируется.
Что делать, если провода слишком короткие?
Используйте клеммники WAGO. Отрежьте небольшой кусок провода подходящего сечения, соедините его с основным кабелем через клемму и подключите к розетке.
Почему розетка искрит после замены?
Скорее всего, винты затянуты недостаточно плотно или жила провода была повреждена при зачистке. Срочно обесточьте линию и перетяните контакты.
Нужен ли специальный инструмент для заземления?
Нет, обычная крестовая отвертка справится с этой задачей. Главное — надежно закрепить желто-зеленый провод в специальной клемме.
Как понять, что механизм вышел из строя?
Признаки: вилка «болтается» в гнезде, слышен треск, вилка или корпус розетки нагреваются при работе прибора.
Безопасно ли менять механизм самому?
Да, если вы полностью отключили питание в щитке и проверили отсутствие напряжения индикатором.
Чем отличаются винтовые зажимы от самозажимных?
Винтовые требуют затяжки отверткой и более надежны для толстых проводов. Самозажимные (пружинные) монтируются быстрее и проще, но встречаются реже в бюджетных сериях.
