Обустройство системы обогрева пола требует точного расчета мощности и правильного подбора компонентов. Средняя стоимость материалов для качественного кабельного пола варьируется от 1500 до 4500 рублей за квадратный метр. Монтаж системы в среднем занимает от двух до пяти дней в зависимости от площади. Чтобы понять, как выбрать кабель и автоматику для теплого пола, нужно учитывать теплопотери помещения и тип финишного покрытия. Грамотный подход исключает перегрев кабеля и переплаты за лишнюю электроэнергию.
Принцип работы системы электрического обогрева

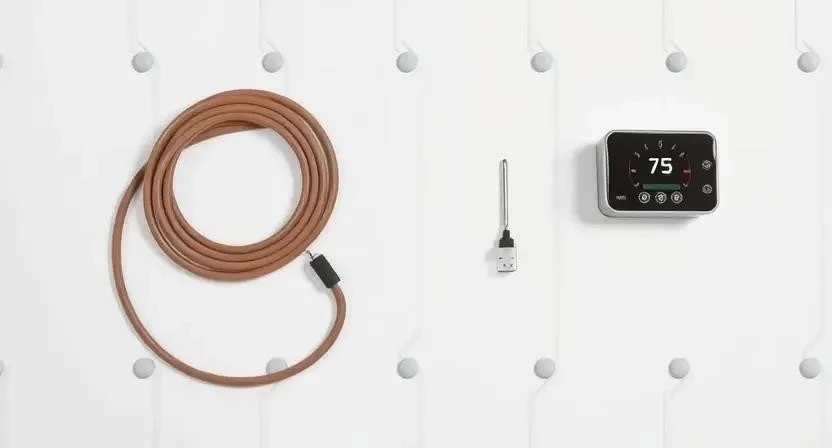

Электрический теплый пол работает по принципу преобразования электрической энергии в тепловую. Главным элементом здесь выступает нагревательный кабель, который обладает определенным электрическим сопротивлением. Когда ток проходит через него, провод начинает нагреваться. Управляющее устройство, или терморегулятор, выступает в роли «мозга» системы. Он считывает температуру с датчика и отключает питание, когда заданный порог достигнут. Это предотвращает перегрев и экономит ресурсы.
Классификация нагревательных элементов

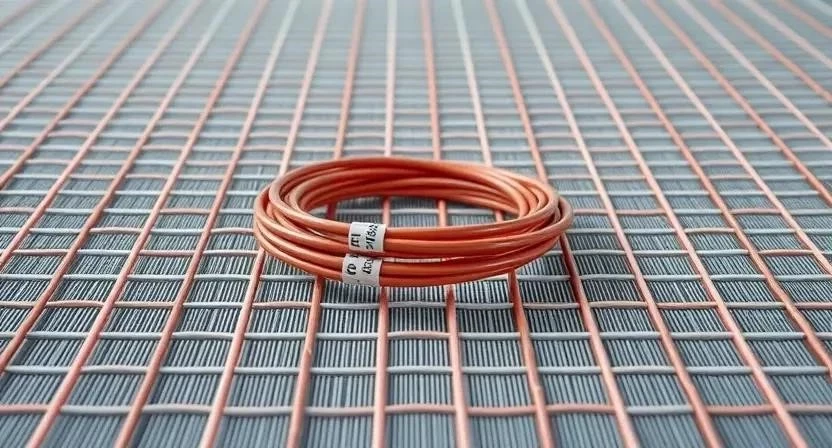

Существует несколько основных типов устройств для обогрева пола. Резистивный кабель — это классика, он представляет собой двухжильный провод в изоляции. Саморегулирующиеся кабели более технологичны: они меняют свою мощность в зависимости от температуры окружающей среды. Для тех, кто ценит скорость монтажа, существуют маты и сетки. Мат — это кабель, уже закрепленный на сетке с определенным шагом, что позволяет укладывать его прямо в слой плиточного клея.
Я часто сталкивался с тем, что люди путают маты и кабель. Кабель дает гибкость в укладке, а маты — скорость.
| Тип элемента | Материал основы | Скорость монтажа | Средняя цена | Лучшее применение |
|---|---|---|---|---|
| Резистивный кабель | Медь/Магний | Средняя | Низкая | Под стяжку (большие площади) |
| Саморегулирующийся | Полимер | Средняя | Высокая | Сложные зоны, трубы |
| Нагревательный мат | Стекловолокно/Сетка | Высокая | Средняя | Тонкий слой клея, ремонт |
| Нагревательная сетка | Металлическая сетка | Очень высокая | Средняя | Большие площади под плитку |
| Тонкий кабель | Сплавы металлов | Средняя | Средняя | Под ламинат и кварцвинил |
Разбор технических характеристик
Удельная мощность (Вт/м) определяет, сколько тепла выдает один метр провода. Для стяжки обычно берут 120-180 Вт/м, для тонких полов — 10-20 Вт/м. Диаметр кабеля влияет на его прочность и толщину будущего слоя отделки. Оболочка из фторполимера считается самой надежной, так как она не боится влаги и перепадов температур. Класс огнестойкости должен быть максимально высоким, чтобы исключить возгорание при локальном перегреве. Срок службы качественного кабеля составляет от 20 до 50 лет.
| Параметр | Значение (стандарт) | Влияние на результат |
|---|---|---|
| Удельная мощность | 15-180 Вт/м | Скорость нагрева и расход тока |
| Диаметр оболочки | 3-8 мм | Толщина стяжки или плиточного слоя |
| Материал изоляции | Фторполимер/ПВХ | Срок службы и влагостойкость |
| Сопротивление | Ом/метр | Стабильность нагрева по всей длине |
| Класс защиты | IP23 и выше | Безопасность в мокрых зонах |
Подбор кабеля под разные покрытия и помещения
Для керамогранита идеально подходит любой кабель, так как плитка обладает высокой теплопроводностью. Под ламинат или кварцвинил я всегда рекомендую использовать только тонкий кабель или специальные маты. Обычный толстый провод создаст бугры, которые со временем приведут к деформации замков ламината. В санузлах обязательна установка УЗО и использование кабеля с повышенной влагостойкостью. На балконах критически важна теплоизоляция под кабелем, иначе вы будете греть улицу, а не пол.
Однажды я монтировал пол на застекленном балконе без теплоэкрана. Результат — огромные счета за свет и едва теплый пол. Теперь всегда кладу слой экструдированного пенополистирола.
Технология монтажа и подключения
Перед началом работ необходимо подготовить основание. Поверхность должна быть ровной, очищенной от мусора и прогрунтованной. Грунтовку наношу валиком в два слоя с интервалом 2 часа, причем второй слой веду перпендикулярно первому для лучшей адгезии. Это важно, чтобы стяжка не отслоилась от плиты перекрытия.
Необходимые инструменты:
- Лазерный уровень
- Мультиметр (обязательно)
- Строительный резак или нож
- Монтажная лента (для фиксации)
- Перфоратор (для штробления)
- Шпатель
- Строительный миксер
- Рулетка
- Стяжки пластиковые
- Отвертки и пассатижи
Материалы и расход:
- Нагревательный кабель (из расчета площади)
- Теплоизоляция (ППС или фольгированный вспененный полиэтилен) — 1 слой
- Плиточный клей или цементно-песчаная смесь (ЦПС) — 10-15 кг/м2 при слое 3 см
- Грунтовка глубокого проникновения — 0.2 л/м2
- Терморегулятор с датчиком температуры — 1 комплект
- Гофра для защиты подводящего провода — по длине трассы
Пошаговая инструкция по установке:
- Подготовка поверхности: очистка и грунтовка (2 часа).
- Укладка теплоизоляционного слоя для отсечения холода (3 часа).
- Разметка шага укладки кабеля с помощью уровня и рулетки (2 часа).
- Укладка кабеля по разметке без пересечений и натяжений (4 часа).
- Фиксация провода монтажной лентой или пластиковыми хомутами (2 часа).
- Первое измерение сопротивления мультиметром до заливки (30 мин).
- Монтаж гофры и вывод холодного конца кабеля к месту установки автоматики (1 час).
- Заливка стяжки или нанесение плиточного клея (5 часов).
- Выдержка времени высыхания стяжки (от 14 до 28 дней).
- Установка терморегулятора в подрозетник и подключение датчика (2 часа).
- Финальное тестирование системы под напряжением (1 час).
- Укладка финишного покрытия (керамогранит, ламинат) (6 часов).
Важный нюанс: никогда не включайте теплый пол до полного высыхания стяжки. Влага внутри бетона при резком нагреве превратится в пар, что приведет к появлению трещин. Температура в помещении при монтаже должна быть не ниже +5°C. Для безопасности обязательно используйте заземление и УЗО с током утечки 30 мА.
Расход и расчет мощности
Длина кабеля рассчитывается по формуле: L = S * (P_req / P_lin), где S — площадь, P_req — требуемая мощность на м2, P_lin — удельная мощность кабеля. Обычно для жилых комнат берут 150 Вт/м2. Нагрузка на сеть считается просто: общая мощность системы делится на напряжение 220В, что дает силу тока в Амперах. Это значение определяет номинал автоматического выключателя.
| Площадь (м2) | Длина кабеля (при 150 Вт/м2) | Общая мощность (кВт) | Ток нагрузки (А) | Примерная стоимость материалов (руб) |
|---|---|---|---|---|
| 4 | 33 м | 0.6 | 2.7 | 8 000 — 12 000 |
| 6 | 50 м | 0.9 | 4.1 | 12 000 — 18 000 |
| 10 | 83 м | 1.5 | 6.8 | 20 000 — 30 000 |
| 15 | 125 м | 2.25 | 10.2 | 30 000 — 45 000 |
| 20 | 166 м | 3.0 | 13.6 | 40 000 — 60 000 |
Выбор автоматики и терморегуляторов
Автоматика для теплого пола делится на четыре основных типа. Механические термостаты самые дешевые и простые, но имеют погрешность до 2-3 градусов. Электронные модели точнее и долговечнее. Программируемые регуляторы позволяют задать график нагрева (например, тепло только утром и вечером), что снижает затраты на электричество. Wi-Fi управление дает возможность управлять климатом через смартфон из любой точки мира. При выборе датчика температуры важно, чтобы он был совместительным с регулятором по сопротивлению (обычно 10 кОм или 12 кОм).
Преимущества и риски при выборе
Качественное электротехническое оборудование гарантирует комфорт и безопасность. Я считаю, что экономия на кабеле — это самая большая ошибка при ремонте.
Плюсы надежного оборудования:
- Стабильный и равномерный прогрев всей поверхности.
- Отсутствие риска перегорания из-за скачков напряжения.
- Высокая энергоэффективность системы.
- Точное поддержание температуры с погрешностью 0.1°C.
- Долгий срок эксплуатации без потери мощности.
- Безопасность для людей и домашних животных.
- Простота интеграции в систему «умный дом».
- Экологичность материалов оболочки.
Риски при покупке дешевых аналогов:
- Неравномерный нагрев (появление «холодных зон»).
- Быстрый выход из строя терморегулятора (сгорание платы).
- Риск короткого замыкания из-за плохой изоляции.
- Повышенный расход электроэнергии из-за низкой точности датчика.
- Возможность перегрева и порчи финишного покрытия (ламината).
Сравнение с альтернативными методами отопления
Кабельный пол часто сравнивают с инфракрасным (пленочным) и водяным. Инфракрасный пол монтируется быстрее и не требует стяжки, но он не подходит под плитку. Водяной пол максимально комфортен и дешев в эксплуатации, но требует огромных затрат на монтаж труб и установки котла.
| Критерий | Кабельный пол | Инфракрасный пол | Водяной пол |
|---|---|---|---|
| Стоимость монтажа | Средняя | Низкая | Высокая |
| Сложность установки | Средняя | Легкая | Сложная |
| Энергоэффективность | Средняя | Средняя | Высокая |
| Толщина слоя | От 2 см до 5 см | 3-5 мм | От 7 см |
| Срок службы | 20-50 лет | 10-15 лет | 50+ лет |
Стоимость и рекомендации по покупке
На цену влияют бренд, удельная мощность и функционал автоматики. Премиум-сегмент предлагает пожизненную гарантию и Wi-Fi управление, эконом-варианты — базовый нагрев и механический регулятор. При покупке кабеля я всегда проверяю его мультиметром прямо в магазине. Если сопротивление отличается от паспортного более чем на 5%, такой кабель брать нельзя — он может перегореть в первый же месяц работы.
Стоимость работы мастера по укладке кабеля составляет от 300 до 700 рублей за м2. При самостоятельном монтаже можно сэкономить до 15 000 рублей на комнате в 20 м2, но риск ошибки возрастает.
Опыт мастеров и реальные кейсы
В моей практике был случай, когда заказчик купил самый дешевый китайский терморегулятор. Через два месяца он просто расплавился, заблокировав реле в положении «включено». Кабель перегрелся, и плиточный клей под керамогранитом начал трескаться. Пришлось менять автоматику на проверенный бренд и перекладывать часть плитки.
Я рекомендую выбирать проверенных производителей с сервисной поддержкой. В плане автоматики лучше брать модели с защитой от перегрева и встроенным предохранителем. Помните, что дешевый кабель часто имеет неоднородное сечение, что ведет к локальным перегревам.
Часто задаваемые вопросы (FAQ)
Можно ли заменить терморегулятор на другой модели?
Да, если новый датчик температуры совместим с регулятором по сопротивлению. Если датчик встроенный, его придется заменить вместе с устройством.
Что делать, если кабель перегорел?
В стяжке заменить кабель невозможно. Придется либо вскрывать пол, либо прокладывать новую линию обогрева поверх старой, если позволяет высота.
Какую мощность выбрать для очень холодного пола?
Для помещений с высокими теплопотерями (первый этаж над подвалом) выбирайте кабель с мощностью 180-200 Вт/м и обязательно используйте слой теплоизоляции от 30 мм.
Нужно ли заземлять нагревательный кабель?
Да, это обязательное требование безопасности. Заземление предотвращает удар током при повреждении изоляции.
Можно ли укладывать кабель под линолеум?
Можно, но только специальные тонкие маты. Обычный кабель создаст бугры, которые будут видны через линолеум.
Как рассчитать количество кабеля с запасом?
Запас по длине делать нельзя! Кабель нельзя резать (если он не саморегулирующийся) и нельзя складывать вдвое — это приведет к перегреву и сгоранию.
Помогает ли фольга под кабелем?
Да, фольгированный экран отражает тепло вверх, к покрытию, и предотвращает уход энергии в бетонное основание.
Сколько времени работает пол в режиме поддержания температуры?
При использовании программируемого регулятора система включается на 15-30 минут в час, что делает эксплуатацию очень экономной.
