Электрика в санузле требует максимальной концентрации из-за постоянного контакта с влагой и паром. Ошибка в расчетах или монтаже здесь может привести к короткому замыканию или поражению током. Обычно такие работы занимают от 2 до 4 дней и считаются сложными из-за строгих норм ПУЭ и ГОСТ. Чтобы всё работало надежно, потребуется электромонтаж в ванной комнате: полная инструкция по безопасности поможет избежать фатальных промахов. Правильный подход гарантирует защиту людей и техники на долгие годы.
Перед тем как брать в руки инструмент, нужно трезво оценить свои силы. Если вы никогда не работали с щитком, лучше пригласить профи. Я всегда рекомендую начинать разводку до начала чистовой отделки, чтобы не портить готовую плитку. Важно понимать, что работа в условиях повышенной влажности требует использования специальных материалов. Время выполнения зависит от площади, но в среднем на стандартную ванную уходит несколько рабочих смен.

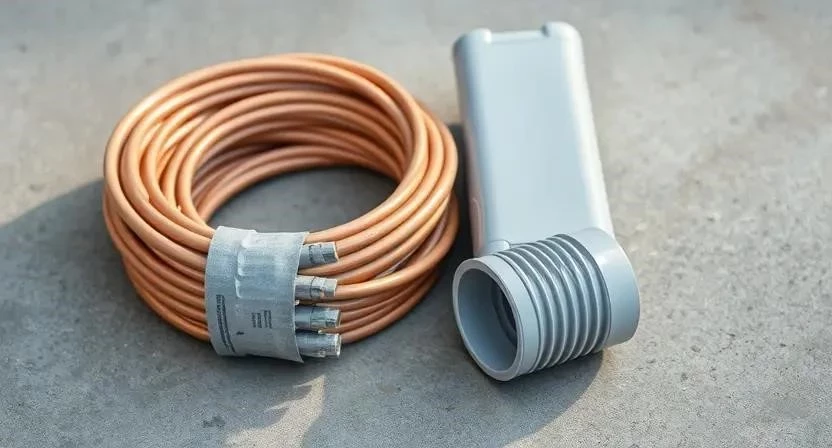

Для качественного результата понадобятся надежные комплектующие. Я подбираю материалы с запасом 10%, чтобы не бегать в магазин за лишним метром кабеля. Основной упор делаю на степень защиты IP, так как обычные розетки в ванной просто запрещены.
- Кабель ВВГнг-LS (медный, негорючий)
- Гофрированная труба (ПВХ или ПНД)
- УЗО (устройство защитного отключения)
- Дифференциальные автоматы
- Влагостойкие розетки со степенью защиты IP44 или IP65
- Подрозетники для бетона или гипсокартона
- Распределительные монтажные коробки
- Клеммники Wago для надежного соединения
| Наименование | Расход на среднюю ванную | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 20-30 м | 80 руб/м | 2400 руб. |
| Кабель ВВГнг-LS 3х1.5 | 15-20 м | 60 руб/м | 1200 руб. |
| Гофротруба 16 мм | 30 м | 20 руб/м | 600 руб. |
| УЗО (10мА — 30мА) | 1 шт. | 1500 руб. | 1500 руб. |
| Розетка IP44 | 2 шт. | 600 руб. | 1200 руб. |
Инструментарий должен быть профессиональным, чтобы штробы были ровными, а контакты — затянутыми. Некоторые позиции дорого стоят, поэтому их проще взять в аренду на пару дней.
- Штроборез с пылесосом (аренда)
- Перфоратор с насадками
- Стриппер для зачистки изоляции
- Индикатор напряжения или мультиметр
- Строительный уровень
- Набор диэлектрических отверток
- Пассатижи и кусачки
| Инструмент | Назначение | Способ получения |
|---|---|---|
| Штроборез | Создание каналов в стене | Аренда |
| Перфоратор | Бурение отверстий и расширение штроб | Покупка/Аренда |
| Мультиметр | Проверка целостности цепи и напряжения | Покупка |
| Стриппер | Быстрое снятие изоляции с провода | Покупка |
| Уровень | Выравнивание розеток и выключателей | Покупка |
Помещение нужно подготовить тщательно. Сначала я полностью освобождаю пространство от лишних вещей и застилаю пол плотной пленкой, чтобы строительная пыль не забила сливы. Главное правило — полное отключение общего электропитания на щитке. После этого я размечаю зоны: где будет стоять стиральная машина, где зеркало и где будет основной свет.
Стены готовятся к прокладке кабеля путем штробления. Я использую штроборез, чтобы края были четкими и не было лишних сколов бетона. После этого устанавливаю подрозетники, проверяя их уровень. Обязательно вычищаю всю пыль из каналов кистью или пылесосом. Если штроба окажется слишком мелкой, кабель может выпирать, что приведет к трещинам в плитке.
Однажды я решил сэкономить и не проверил глубину посадки подрозетника. В итоге при укладке плитки один из углов выпирал на пару миллиметров, и мне пришлось переделывать кусок стены. Теперь я всегда использую шаблон и проверяю плоскость по уровню.
Процесс монтажа требует строгого соблюдения последовательности действий. Каждый этап влияет на безопасность всей системы.
- Составление схемы размещения розеток и выключателей (1-2 часа).
- Монтаж распределительной коробки в верхней части стены (1 час).
- Прокладка кабеля в гофре по штробам с фиксацией клипсами (3-5 часов).
- Установка и подключение УЗО и дифференциальных автоматов в щитке (2 часа).
- Монтаж подрозетников и заведение в них кабелей (2 часа).
- Подключение заземления к общему контуру здания (1 час).
- Монтаж влагозащищенных розеток IP44 (1 час).
- Установка осветительных приборов с учетом зон влажности (2 часа).
- Подключение выключателей, которые обязательно выносятся за пределы ванной (1 час).
- Тестирование линии под напряжением с помощью мультиметра (1 час).
- Проверка срабатывания защиты УЗО кнопкой «Тест» (30 мин).
- Финишная заделка штроб гипсовой смесью (3-4 часа).
| Этап | Время выполнения | Критическая точка контроля |
|---|---|---|
| Разметка | 2 часа | Соблюдение расстояний от воды |
| Штробление | 5 часов | Глубина канала и отсутствие трещин |
| Прокладка кабеля | 4 часа | Целостность изоляции, фиксация гофры |
| Сборка щитка | 2 часа | Правильность подключения фазы и нуля |
| Тестирование | 1 час | Срабатывание УЗО при утечке тока |
Я всегда учитываю, что пар проникает в любые щели. Поэтому все соединения в коробках делаю максимально герметичными. Сечение провода для розеток выбираю строго 2.5 мм², а для освещения — 1.5 мм². Это исключает перегрев кабеля при пиковых нагрузках. При работе с гидроизоляцией слежу, чтобы кабель не повреждал слой мембраны, иначе вода попадет прямо в штробу.
Многие новички совершают грубые ошибки, которые могут стоить жизни. Я заметил, что чаще всего пытаются поставить розетку прямо над стиральной машиной без защиты. Также часто забывают про заземление в старых домах, надеясь на «авось».
- Установка розеток слишком близко к источнику воды (менее 60 см).
- Полное отсутствие заземления в сети.
- Использование обычного ПВС кабеля вместо негорючего ВВГнг-LS.
- Отказ от установки УЗО для экономии бюджета.
- Монтаж выключателя внутри влажной зоны.
Стоимость работ зависит от того, кто их выполняет. Я пробовал делать всё сам и нанимал мастеров, поэтому могу сравнить затраты.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 6 000 руб. | 6 000 руб. | 0 руб. |
| Работа (монтаж) | 0 руб. | 12 000 руб. | 12 000 руб. |
| Аренда инструмента | 2 000 руб. | 0 руб. (свое) | -2 000 руб. |
| 8 000 руб. | 18 000 руб. | 10 000 руб. |
В одном из проектов я сэкономил около 10 тысяч рублей, выполнив штробление и прокладку гофры самостоятельно. Однако подключение щитка и настройку УЗО доверил профессионалу, так как риск ошибки там слишком высок. Это был самый разумный баланс между экономией и безопасностью.
После завершения всех работ электросеть требует внимания. Я рекомендую раз в год проверять затяжку винтовых контактов в розетках и щитке, так как от перепадов температур они могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО ежемесячно, чтобы убедиться в его работоспособности. Помните, что использование мощных электроприборов (обогревателей, фенов) в ванной допустимо только при наличии исправного заземления.
Существуют и альтернативные способы организации электрики. Сейчас популярны беспроводные выключатели, которые позволяют вообще избежать штробления стен под клавиши. Еще один вариант — низковольтное освещение на 12V, оно практически безопасно при случайном контакте с водой. Для тех, кто не хочет портить стены, существуют скрытые системы монтажа с использованием специальных профилей.
Часто задаваемые вопросы
Можно ли ставить розетку рядом с ванной?
Только если она имеет степень защиты IP44 и находится на расстоянии не менее 60 см от края ванны или душевой кабины.
Что лучше: УЗО или дифавтомат?
Дифавтомат удобнее, так как совмещает функции защиты от перегрузки и утечки тока в одном устройстве, но УЗО дешевле при защите группы линий.
Какой кабель использовать для ванной?
Рекомендую ВВГнг-LS. Он не поддерживает горение и имеет низкое дымовыделение.
Обязательно ли заземление в старом доме?
Да, без заземления УЗО будет работать, но защита от прикосновения к корпусу прибора будет менее эффективной.
Какая степень IP должна быть у светильников?
Для зон с повышенной влажностью минимум IP44, для душевых кабин — IP65.
Можно ли использовать пластиковые коробки?
Да, но они должны быть качественными и плотно прилегать к стене, чтобы внутри не скапливался конденсат.
Нужно ли штробить плитку?
Крайне нежелательно. Всю проводку нужно прокладывать до укладки плитки, иначе риск расколоть полотно очень велик.
Как проверить исправность проводки?
Используйте мультиметр для прозвонки цепи и индикатор напряжения для проверки наличия фазы.
Меры безопасности при работе:
Всегда используйте диэлектрические перчатки и очки при штроблении. Работайте с электроинструментом только через УЗО. При использовании химических составов для заделки штроб обеспечьте проветривание помещения. Никогда не работайте с электрикой с мокрыми руками или стоя в воде.
