Описание работы системы дистанционного управления на ИК лучах

Для дистанционного управления приборами применяется следующий механизм. На ПДУ нажимают и держат произвольную кнопку в течении 1 секунды. На непродолжительное нажатие (например во время управления музыкальным центром) система не откликается.

Для того, чтобы исключить отклик телевизора на управление приборами, необходимо выбирать не применяемые кнопки на ПДУ или применить пульт от выключенного в это время прибора.

Принципиальная схема дистанционного управления изображена на рисунке 1. Специальная микросхема DA1 усиливает и формирует электросигнал фотодиода BL1 в электроимпульсы. На радиоэлементах DD1.1 и DD1.2 построен компаратор, а на радиоэлементах DD1.3, DD1.4 — генератор импульсов.

Состояние системы управления (включена или выключена нагрузка) контролирует триггер DD2.1. В случае если на прямом выходе данного триггера лог 1, генератор будет функционировать на частоте примерно 1 кГц. На эмиттерах транзисторов VT1 и VT2 появятся импульсы, которые сквозь емкость С10 поступят на контролирующий вывод симистора VS1. Он будет отпираться в начале каждого полупериода сетевого напряжения.

В первоначальном положении на контакте 7 микросхемы DA1 находится лог 1, емкость С5 заряжена сквозь сопротивления R1, R2 и на входе С триггера DD2.1 лог 0. Если на фотодиод BL1 идут сигналы ИК излучения с пульта дистанционного управления, на контакте 7 микросхемы DA1 окажутся сигналы, и емкость С5 будет разряжаться сквозь диод VD1 и сопротивление R2.

Когда потенциал на С5 снизится до нижнего уровня компаратора (через 1 секунду или более), компаратор переключится и на ввод триггера DD2.1 поступит сигнал. Состояние триггера DD2.1 поменяется. Так совершается переключение приборов из одного состояния в другое.

Микросхемы DD1 и DD2 возможно использовать схожие из серий К564, К176. VD2 — стабилитрон на напряжение 8-9 вольт и ток более 35 мА. Диоды VD3 и VD4 — КД102Б или схожие. Оксидные емкости — К50-35; С2, С4, С6, С7 — К10-17; С9, С10 — К73-16 или К73-17.

Зарубежные схемы FM трансмиттеров — РАДИОСХЕМЫ

Выкладываю небольшой сборник принципиальных схем радиопередатчиков, собранных из различных зарубежных сайтов. Начиная от маломощных, на несколько милливатт, и до мощных многоваттных усилителей УМВЧ. Работоспособность не проверял, но схемотехника внушает доверие. Все схемы трансмиттеров предназначены для стандартного вещательного УКВ диапазона 88-108 МГц.

FM Transmitter в ручке

Проект ФМ жучка в пишущей ручке очень популярен у начинающих радиолюбителей. В стремлении уменьшить размер этой конструкции, использованы компоненты поверхностного монтажа. Схема имеет низкое энергопотребление, но достаточную выходную мощность для покрытия радиуса 50 — 200 м. Можете поставить сюда часовые батарейки или литий-ионный аккумулятор от системы Блютус.

FM трансмиттер на 5 километров

Предлагаемый передатчик вещательного диапазона действительно очень устойчивый, имеет сложную, но качественную и продуманную схемотехнику, и использует стандартные FM-частоты 88 — 108 МГц. Его радиус действия составляет реальные 5 км. Схема включает в себя стабильный генератор питающийся через стабилизатор LM7809 — это 9 В стабилизированный источник питания, на транзисторе Т1 и элемент перестройки частоты потенциометр 10К. Мощность ВЧ выхода этого передатчика около 1 Вт. Пара варикапов MV2019 функционируют в качестве переменных конденсаторов.

Транзисторы Т2 и Т3 тут в качестве буферного каскада, где Т2 в качестве усилителя напряжения и Т3 — тока. Этот буфер необходим для стабилизации частоты проводя хорошую развязку между генератором и усилителем мощности ВЧ. Транзистор Т4 — предварительный усилитель, что позволяет подвести достаточную мощность к транзистору оконечника Т5. Как показано на схеме, Т4 имеет подстроечный конденсатор в коллекторе, это выставит резонансный контур по минимуму нежелательных гармоник. Катушки L2 и L3 должны быть под углом 90 градусов одна к другой, что позволяет предотвратить паразитные связи.

Заключительный каскад ФМ передатчика — мощный СВЧ транзистор не менее одного ватта мощности. Использовать нужно транзисторы 2N3866, 2N3553, KT920A, 2N3375, 2SC1970 или 2SC1971. Не забывайте поставить эффективный радиатор для транзистора Т5, потому что он при работе становится слегка теплым. Для схемы потребуется 12В/1А источник питания.

Моточные данные катушек:

L1 = 5 витков на 4 мм каркасе
L2 = 6 витков на 6 мм каркасе
L3 = 3 витка на 7 мм каркасе
L4 = 6 витков на 6 мм каркасе
L5 = 4 витка на 7 мм каркасе

Всё мотается проводом около миллиметра в диаметре. Транзисторы T1 = T2 = T3 = T4 = BF199, T5 = 2N3866 или 2SC1971, BLY81, 2N3553.

15 Вт УВЧ для диапазона 88-108MHz

Усилитель мощности ВЧ усиливает все частоты 88-108МГЦ с входной 1 Вт мощности, полученной от FM передатчика, до 15 Вт. Схема включает в себя многоуровневый фильтр низких частот и имеет высокую эффективность. С хорошей антенной ожидаемый радиус передачи не менее 20 км. Он использует RF транзистор высокой мощности 2SC1972 (175 МГц, 4 А, 25 Вт), который должен быть установлен на радиатор для рассеивания избыточного тепла.

Катушки индуктивности L1-L6 проводом 0.8 мм с диаметром каркаса около 5 мм. Если сюда поставить транзистор C2538 — мощность будет еще больше.

Схема при отладке обязательно должна подключаться с эквивалентом нагрузки, например резистор на 50 Ом 10 Ватт. Мощность источника питания не менее 2,5 ампера, сопротивление антенны строго 50 Ом. Настройку введите только с питающим напряжением сниженным до 9 Вольт, при замере высокочастотного напряжения на антенном выходе не нужно использовать обычный мультиметр — будут ложные показания из-за наводок на микросхемы прибора.

Передатчик УКВ на 300 мВт

Последняя схема также представляет интерес, как довольно продуманная и не заезженная. Хотя в принципе здеь всё как обычно — генератор со стабилизатором питания и усилитель мощности высокой частоты с настраиваемыми контурами подавления гармоник. За счёт 12-вольтового питания и транзистора 2SC2538 удалось получить дальность до километра на небольшую спиральную антенну.

radioskot.ru

Батарея cr2032

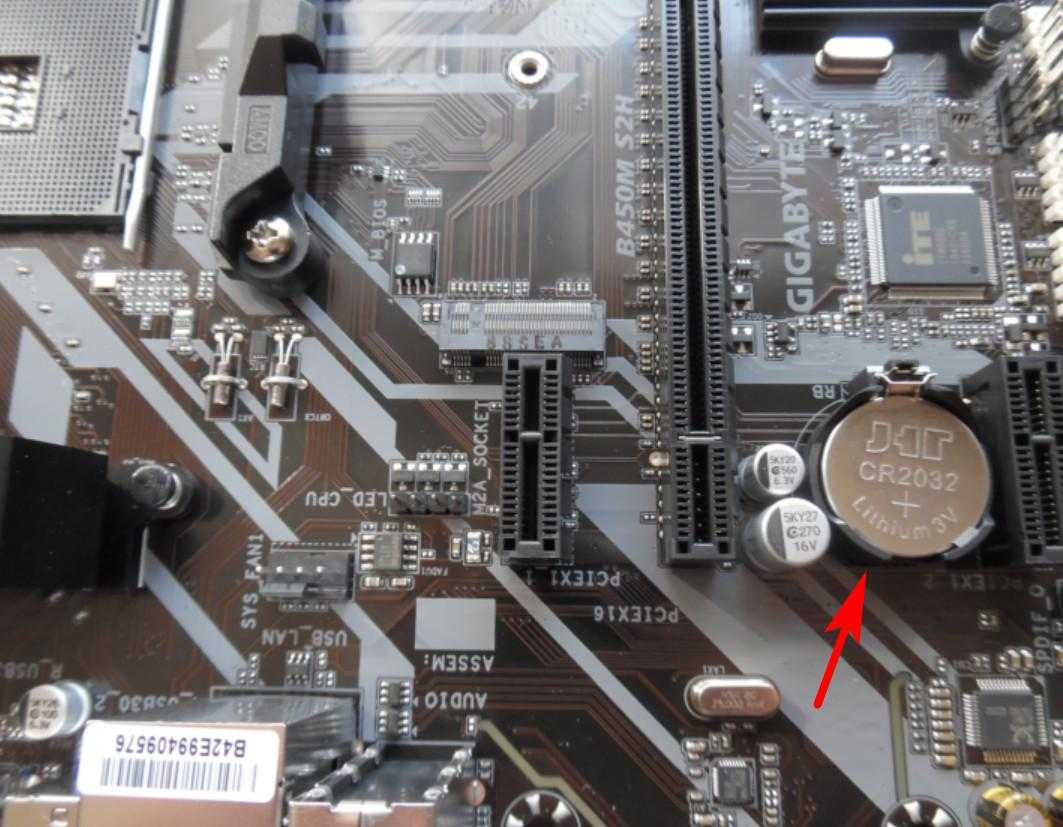

На данный момент эта батарейка достаточно популярна и ее используют в разных устройствах. Например, в напольных весах, биосе и многих других. Радиолюбители применяют ее в своих экспериментах.

Характеристики батарейки cr2032

Ниже будут представлены параметры данного источника питания. Но прежде чем перейти к ним первым делом разберемся что это за тип питания cr2032?

Расшифровка:

С – по стандарту IEC данная буква обозначает что энергетическая таблетка литьевая.

R (Round) – этот символ говорит о том, что накопитель тока имеет круглую, форму.

Цифры 2032 означают размер. О нем речь пойдет ниже.

Некоторые люди размышляют на тему cr2032 аккумулятор или батарейка? Ну так вот аккумулятором она не является и подзаряжать ее нельзя.

Тип электролита марганец и литий.

Вес: 0,006 кг.

Размеры cr2032

Габариты элемента питания можно видеть из ее маркировки. 20 это диаметр в миллиметрах, а 32 это высота. Под цифрой 32 подразумевается 3,2 мм.

Емкость cr2032

Как известно, чем выше емкость, тем дольше источник питания будет выдавать полезный ток. У данного накопителя емкость равна 225 мА*ч.

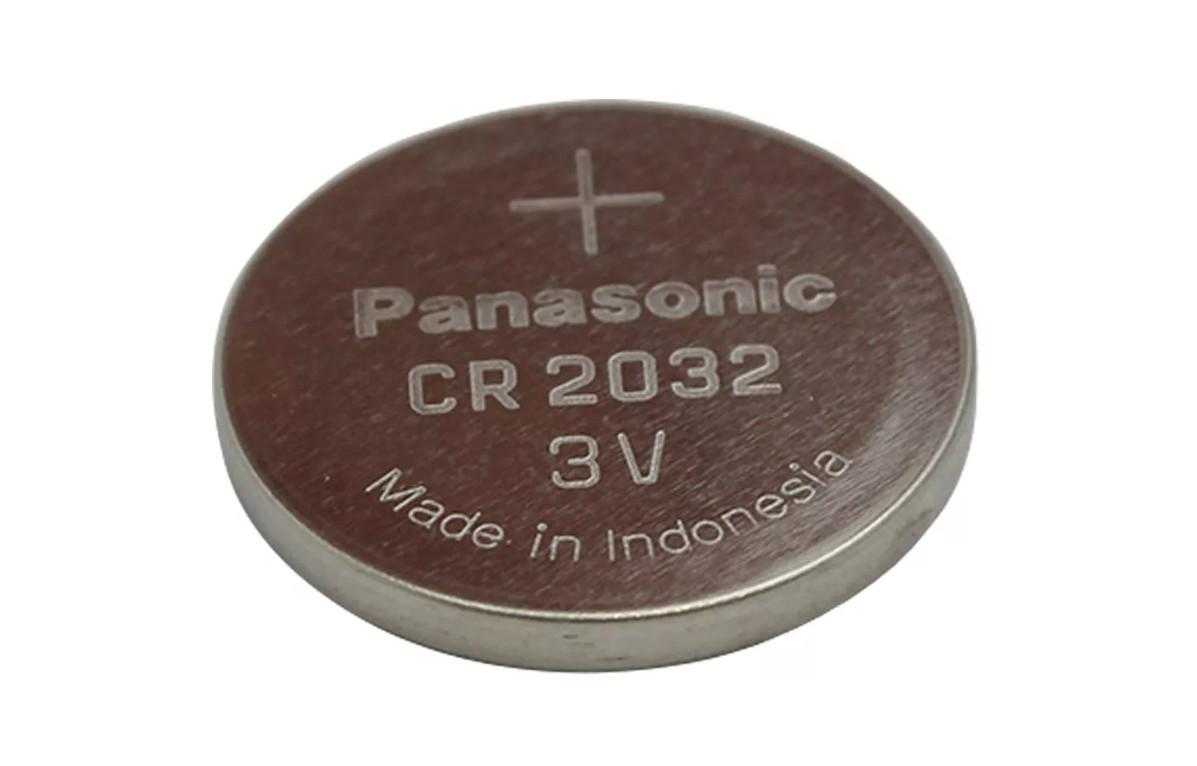

Фото батарейки cr2032

Ниже представлено изображение того как выглядит данный источник энергии.

Таким образом параметры батарейки цр 2032 достаточно неплохие!

Как зарядить батарейку cr2032?

Как было сказано выше данный источник энергии не является аккумулятором и поэтому заряжать его не рекомендуется. Но народные умельцы все же пытаются это сделать и зачастую им это удается. Но все же cr2032 можно ли заряжать?

Самый простой способ увеличить напряжение — это выполнить ее нагрев. Способы, с помощью которых это можно сделать:

Присоединить к заряднику от телефона. Главное не перепутать полярность.
Воспользоваться зажигалкой.
Потереть об ковер минусовым полюсом в течение 30 секунд.
Использовать в качестве нагревателя электрическую плиту.

Зарядка батареек cr2032 так же может осуществляться с помощью специального зарядного устройства. Заряжать нельзя, но прибор для подзарядки все-таки выпустили! Хотя аккумуляторные элементы подобного рода вполне будут заряжаться.

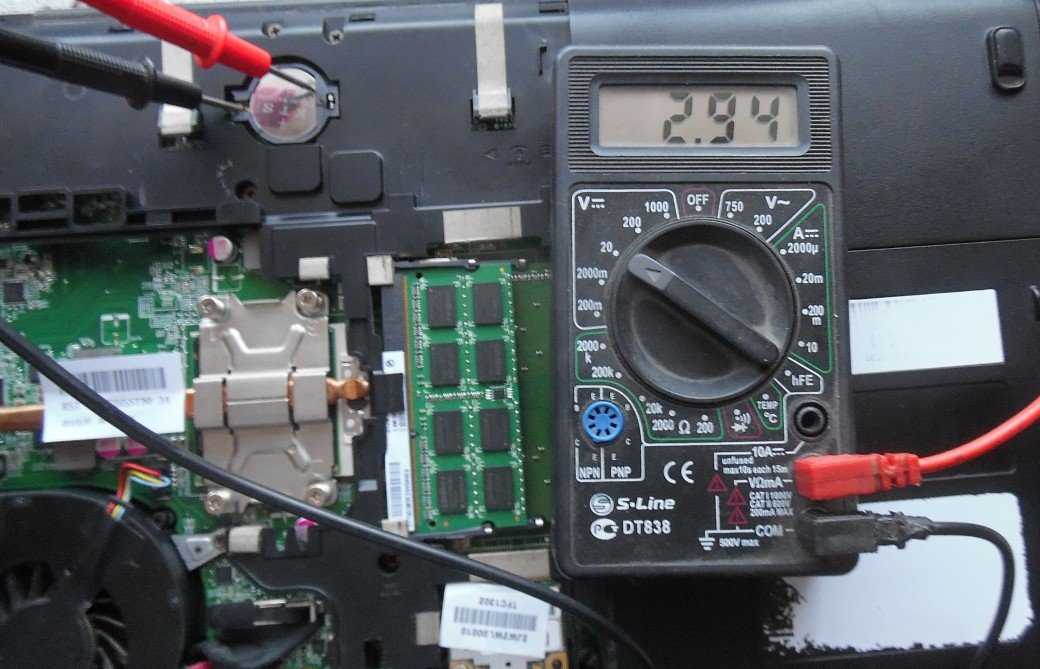

Зарядка cr2032 3 v будет идти, но после того как вытащите батарею вольтаж упадет за сутки до того напряжения, которое было. Поэтому лучше приобрести новую и не мучится.

3 место — не включается, нагревшись на солнце или после мороза

Также это может сопровождаться нарушением целостности корпуса, короблением крышек, защитных пленок и элементов крепления.

Причины неисправности:

Самое слабое место — это аккумуляторная батарея, которая не рассчитана на перегрев и переохлаждение. При перегреве она может вспучиться, а в мороз быстро теряет емкость. Напряжение разряженной батареи на морозе опускается ниже порогового уровня, при котором контроллер заряда блокирует процесс зарядки. Так что однажды можно увидеть надпись «Отсутствует батарея» или «Вставьте/замените аккумулятор».

Устранение неисправности:

, если он вздулся. Если внешних признаков поломок батареи нет, то можно попробовать «толкнуть» или «раскачать» ее. Для этого нужно в течение 1-2 минут подать на клеммы аккумулятора «+» и «-» напряжение от 3,7 до 4,2 В. При этом, в зависимости от емкости, в течение этого времени аккумулятор будет кушать ток до 1 А. Так что провода должны быть не совсем тонкие. Что касается коробления черного пластика на солнце. Достаточно перед уходом накрыть видеорегистратор белой тканью или фольгой.

Активация механизма

Подключение устройства производится в строгом положении, предписанным техпаспортом. Обычно прибор устанавливается в вертикальном положении, если он не отклоняется от вертикали более чем на 10 градусов. Также необходимо придерживаться температурного режима: от -20 до +50 градусов по Цельсию.

Третьим параметром, который учитывается при установке устройства, является влажность воздуха. Допустимый уровень не должен быть больше 80%. При подключении необходимо отключить электрическую схему от питательного устройства. Схема, как сделать реле времени 220В своими руками:

Дополнительно на самом корпусе имеются обозначения, указывающие в какой последовательности подключать элементы. Обычно это выглядит подобным образом:

Первым делом подключается линия напряжения на клеммы питания.
Далее, идет соединение фазной линии с рубильником и входным контактом.
Последним шагом является подключение выходного контакта к фазной линии.

В действительности, реле времени подсоединяется по классическому пути многих приборов, то есть идет соединение питания и активация нагрузки через соответствующие контакты, которые образуют группы, их бывает несколько. Все зависит от реле, которое может быть однофазным или трехфазным.
