Организация электропроводки в частном доме требует системного подхода к защите кабеля от механических повреждений и внешних воздействий. Обычно стоимость базового комплекта лотков для одного этажа начинается от 12 000 рублей, а время монтажа занимает от 3 до 6 дней в зависимости от сложности схемы. Правильно подобранные кабельные лотки для частного дома позволяют создать гибкую систему коммуникаций, которую легко модернизировать. Это решение избавляет от необходимости штробить стены при добавлении новых розеток или датчиков.
Основы использования кабельных систем
Кабельный лоток представляет собой жесткую конструкцию из металла или пластика, предназначенную для поддержки и защиты электрических линий. Главная функция этой системы заключается в создании надежного «коридора» для проводов. В некоторых узлах, например, в технических помещениях или подвалах, я часто заменяю обычную гофру на лотки. Это оправдано тем, что гофрированная труба со временем может провиснуть под тяжестью кабеля, а лоток держит форму и обеспечивает лучший теплоотвод, предотвращая перегрев силовых линий.
Разновидности и классификация конструкций

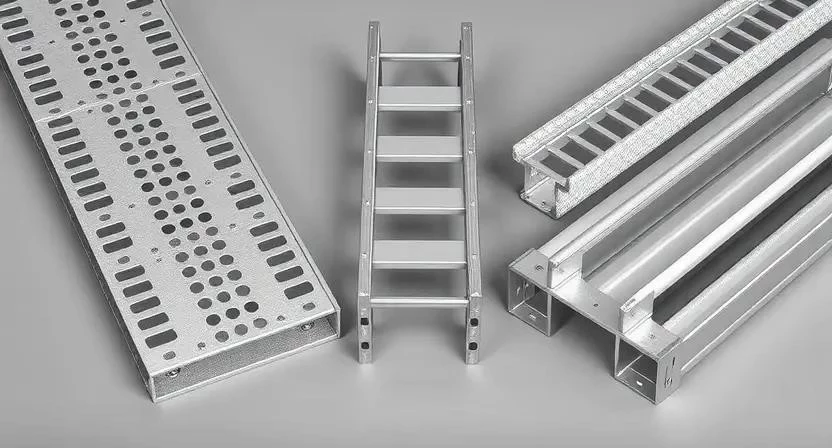

Выбор типа лотка зависит от объема прокладываемых кабелей и условий среды. Перфорированные модели имеют отверстия для крепления стяжками и вентиляции. Лестничные лотки подходят для тяжелых силовых кабелей большого сечения. Сплошные варианты обеспечивают максимальную защиту от пыли и случайных ударов.
Разница между металлом и пластиком существенна. Сталь дает прочность и пожаробезопасность, тогда как ПВХ идеален для влажных зон из-за отсутствия коррозии.
| Вид лотка | Назначение | Особенность | Материал | Ценовой сегмент |
|---|---|---|---|---|
| Перфорированный | Общая разводка | Хорошая вентиляция | Оцинковка/ПВХ | Средний |
| Лестничный | Силовые линии | Высокая нагрузка | Оцинкованная сталь | Выше среднего |
| Сплошной | Защита от грязи | Герметичность | Сталь/Пластик | Средний |
| С крышкой | Эстетика и защита | Скрытый монтаж | Оцинковка/ПВХ | Премиум |
| Проволочный | Слаботочка, IT | Легкость монтажа | Сталь | Средний |
Технические параметры материалов

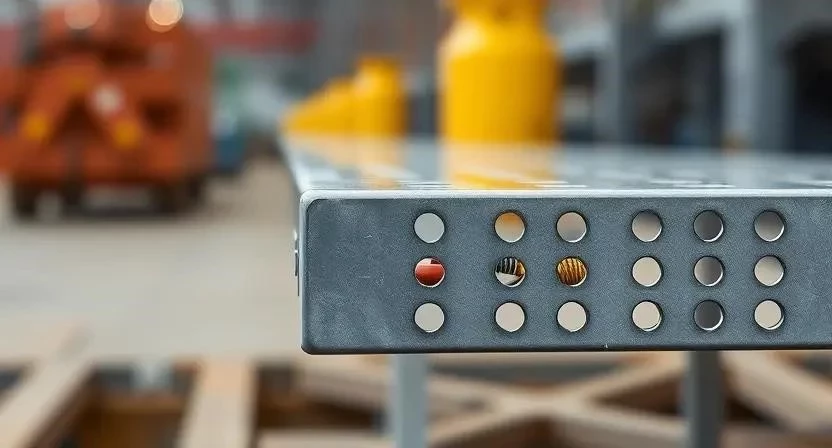

Для изготовления используют преимущественно оцинкованную сталь или ПВХ. Оцинковка защищает от ржавчины, что критично для подвалов. Пластик не проводит ток и не окисляется. Размеры варьируются от узких полос в 40 мм до широких магистралей в 600 мм. Класс защиты IP определяет уровень проникновения пыли и влаги; обычно для домов выбирают IP40 или IP54.
Пожаростойкость металла абсолютна, в то время как ПВХ должен быть с маркировкой «нг-LS» (не поддерживающий горение, с низким дымовыделением).
| Характеристика | Металлический лоток | Пластиковый лоток | Значение для эксплуатации |
|---|---|---|---|
| Допустимая нагрузка | Высокая (до 100 кг/м) | Низкая (до 15 кг/м) | Влияет на шаг креплений |
| Срок службы | 25-50 лет | 10-20 лет | Частота замены системы |
| Пожаробезопасность | Не горит | Плавится (зависит от состава) | Безопасность при КЗ |
| Коррозийная стойкость | Средняя (зависит от цинка) | Абсолютная | Применимость во влажных зонах |
| Монтаж | Требует резки металла | Легко режется ножовкой | Скорость установки |
Места установки и совместимость

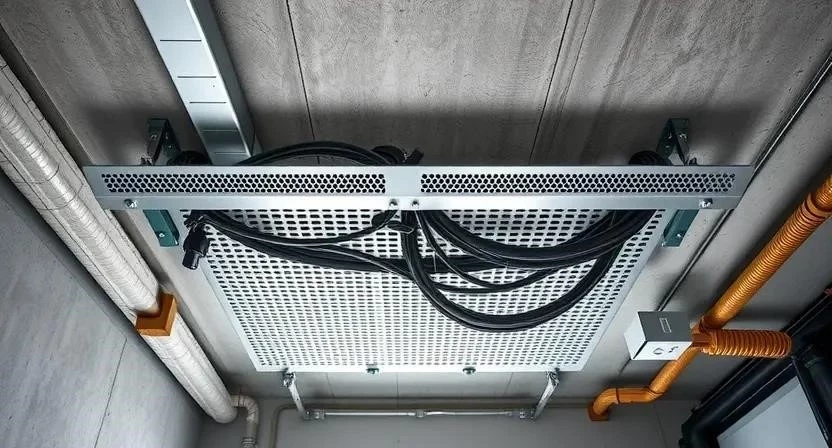

Чаще всего прокладку делают в подвалах, на чердаках и в котельных. В таких местах кабельный лоток для электропроводки становится идеальным решением. Он совместим с любыми типами кабелей: от толстых силовых ВВГнг до тонких витых пар для интернета. Важно разделять силовые и слаботочные линии. Я рекомендую прокладывать их в разных лотках или использовать разделительную перегородку, чтобы избежать наводок и помех в сети.
Ограничения касаются только жилых зон с чистовой отделкой, где лотки слишком громоздки и их заменяют кабель-каналами или скрытой проводкой.
Процесс монтажа и технология
Установка начинается с тщательной разметки трассы. Для фиксации используют консоли (кронштейны) или подвесы, которые крепятся к перекрытиям с помощью анкеров. При изгибе лотка нельзя просто согнуть металл руками — нужно использовать заводские углы или аккуратно вырезать сегменты, сохраняя геометрию.
Необходимый набор инструментов:
- Перфоратор с бурами под дюбели
- Лазерный уровень для разметки
- Ножницы по металлу или болгарка
- Шуруповерт с набором бит
- Рулетка и строительный карандаш
- Набор гаечных ключей
- Стяжки нейлоновые (термостойкие)
- Напильник для обработки краев
Пошаговая инструкция по установке:
- Разметка точек крепления консолей (1-2 часа).
- Сверление отверстий в бетоне или кирпиче (2-3 часа).
- Монтаж опорных консолей с проверкой уровня (3-4 часа).
- Нарезка лотков в размер по чертежу (2 часа).
- Установка основных прямых участков на опоры (3 часа).
- Монтаж поворотов, тройников и переходов (2-3 часа).
- Соединение секций между собой болтами или зажимами (2 часа).
- Заземление металлического лотка (1 час).
- Укладка кабелей в лоток с соблюдением радиуса изгиба (4-6 часов).

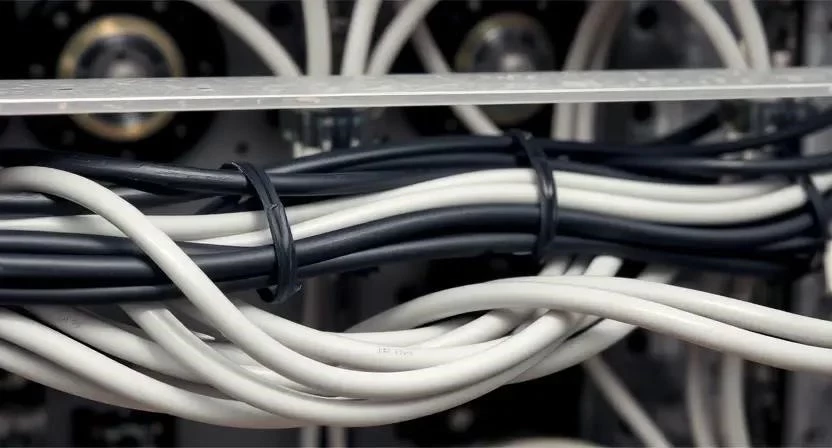

- Фиксация кабелей стяжками через каждые 50 см (3 часа).
- Установка крышек (если предусмотрено проектом) (2 часа).
- Финальная проверка всех соединений (1 час).
Соблюдайте температурный режим: при монтаже ПВХ-лотков зимой в неотапливаемом доме пластик становится хрупким. Я заметил, что при температуре ниже -10 градусов он может треснуть при затягивании самореза, поэтому рекомендую немного прогреть материал строительным феном.
Меры безопасности:
Обязательно используйте защитные очки при резке металла и респиратор при сверлении бетона. Все работы по укладке кабеля проводите при полностью отключенном питании. При работе на высоте используйте устойчивую стремянку, зафиксированную помощником.
Расчет материалов и стоимости
Методика расчета проста: суммируется длина всех прямых участков с запасом 5-10% на обрезь. Количество соединителей равно количеству стыков минус один. Повороты и разветвители считаются поштучно согласно схеме разводки.
| Элемент системы | Кол-во на этаж (пример) | Цена за ед. (руб) | |
|---|---|---|---|
| Лоток 100х50 мм (3м) | 8 шт. | 1200 | 9600 |
| Соединитель | 15 шт. | 150 | 2250 |
| Угол 90 градусов | 6 шт. | 400 | 2400 |
| Консоль крепления | 20 шт. | 300 | 6000 |
| Анкер-болт | 40 шт. | 50 | 2000 |
Обзор производителей
На рынке представлены как премиальные бренды (например, DKC или IEK в топовых линейках), так и бюджетные локальные заводы. Премиум-сегмент отличается более толстым слоем цинка и идеальной геометрией, что упрощает стыковку. Бюджетные лотки часто имеют заусенцы, которые могут повредить изоляцию кабеля. При выборе я смотрю на толщину стали: она должна быть не менее 0.7 мм для средних нагрузок.
Преимущества и недостатки системы
Плюсы использования лотков:
- Высокая скорость прокладки больших объемов кабеля
- Легкий доступ к проводам для замены или ремонта
- Отличная вентиляция, исключающая перегрев
- Возможность быстрого добавления новых линий
- Надежная механическая защита от грызунов
- Эстетичный вид в технических зонах
- Долговечность конструкции
- Простота заземления всей системы
Минусы системы:
- Высокая стоимость по сравнению с гофрой
- Значительные габариты, занимающие место
- Сложность скрытого монтажа в жилых комнатах
- Необходимость использования специального инструмента для резки
- Вес металлических конструкций
Сравнение с альтернативными методами
| Критерий | Кабельный лоток | Гофра (ПВХ/ПНД) | Кабель-канал | Открытая прокладка |
|---|---|---|---|---|
| Надежность | Высокая | Средняя | Средняя | Низкая |
| Скорость монтажа | Средняя | Высокая | Средняя | Очень высокая |
| Стоимость | Высокая | Низкая | Средняя | Минимальная |
| Доступ к кабелю | Мгновенный | Сложный | Средний | Мгновенный |
| Эстетика | Индустриальная | Скрытая | Аккуратная | Неприемлемая |
Стоимость и рекомендации по покупке
Средняя цена кабельного лотка варьируется от 400 до 1500 рублей за погонный метр в зависимости от материала и ширины. На стоимость влияют толщина металла и тип покрытия. Покупать систему лучше у официальных дилеров, чтобы все аксессуары (углы, тройники) идеально подходили к основным секциям. Я рекомендую брать лотки с запасом по ширине: если сейчас нужно 50 мм, возьмите 100 мм. Это позволит добавить кабели через пару лет без демонтажа всей системы.
Практический опыт и отзывы
Многие владельцы домов жалуются на шум в металлических лотках при сильных вибрациях здания, но в реальности это редкость. Электромонтажники ценят лотки за то, что не нужно «проталкивать» кабель через узкие трубы.
Я однажды решил сэкономить и поставил дешевый пластиковый лоток на чердаке, где летом температура поднимается до +60 градусов. Через год пластик размягчился, и лоток провис под весом кабелей, создав опасные петли. Теперь я использую там только оцинковку.
В другом проекте я забыл заземлить металлический лоток в подвале. При случайном повреждении изоляции кабеля весь лоток оказался под напряжением, что привело к срабатыванию УЗО. С тех пор я всегда соединяю все секции перемычками из провода ПВ-3 и вывожу их на общую шину заземления.
Также я монтировал лестничный лоток для системы «умный дом» в большом коттедже. Это позволило мне уложить 40 разных линий связи без путаницы, причем каждый кабель был четко промаркирован и зафиксирован.
Ответы на частые вопросы
Нужно ли заземлять металлический лоток?
Да, обязательно. Металлический лоток должен быть электрически связан с контуром заземления дома для предотвращения поражения током при пробое изоляции.
Можно ли совмещать силовые и слаботочные кабели в одном лотке?
Технически можно, но крайне нежелательно. Силовые линии создают электромагнитные помехи. Используйте разделитель или разные лотки с расстоянием 10-20 см между ними.
Как скрыть лоток в интерьере?
Проще всего закрыть его гипсокартонным коробом или декоративным потолком из натяжного ПВХ. В технических помещениях лотки часто красят в цвет стен.
Какое расстояние должно быть между опорами?
Для стандартных лотков из оцинковки шаг консолей составляет 1.5–2 метра. Для тяжелых кабелей расстояние сокращают до 1 метра.
Чем крепить кабель к лотку?
Используйте нейлоновые стяжки. Для металлических лотков рекомендую специальные клипсы, чтобы не перетягивать изоляцию кабеля.
Что делать, если лоток нужно проложить по кривой стене?
Используйте гибкие соединители или делайте серию коротких отрезков с небольшими углами поворота.
Какой лоток выбрать для влажного подвала?
Лучше всего подойдет горячеоцинкованная сталь или качественный ПВХ. Обычная холодная оцинковка в очень сырых помещениях может начать ржаветь через 5-7 лет.
