Как читать и анализировать проектную документацию по электромонтажу

Разбор проектной документации — это обязательный этап перед началом электромонтажа. Обычно изучение всех чертежей занимает от 3 до 6 часов в зависимости от сложности дома. Чтобы понять, как читать электрические схемы в доме, нужно знать основы электротехники и ПУЭ. Это убережет от перерасхода кабеля и коротких замыканий.

Базовые знания для старта

Перед тем как открывать чертежи, стоит вспомнить основы. Электрика в доме строится на понятиях фазы, ноля и заземления. Я всегда начинаю с изучения ПУЭ (Правил устройства электроустановок), чтобы не наделать глупостей. Без соблюдения этих норм дом может стать опасным. Понимание того, как работает ток и почему важно сечение провода, экономит время. Если вы совсем новичок, потратьте пару часов на теорию, иначе схема будет казаться набором линий.

Документация и вспомогательные средства

Для полноценной работы нужен полный комплект документов. Не пытайтесь montar по одному эскизу на салфетке. Я потратил много нервов, когда пытался восстановить схему по памяти, поэтому сейчас требую полный проект. Вам понадобятся ноутбук для масштабирования PDF-файлов, линейка и цветные маркеры для выделения разных групп кабелей.

• План расположения потребителей (розетки, выключатели)
• Однолинейная схема электроснабжения
• Спецификация материалов и оборудования
• Легенда условных обозначений (ГОСТ)
• Расчет электрических нагрузок
• Схема распределительного щита
• Монтажный план трасс
• Ведомость кабельных линий

Приборы для проверки схемы

Когда схема переходит из бумаги в реальность, нужны инструменты верификации. Нельзя верить чертежу на 100%, особенно если дом старый или перестраивался. Проверка помогает избежать удара током или повреждения кабеля при штроблении.

• Мультиметр — измерение напряжения и прозвонка цепей
• Индикаторная отвертка — поиск фазы в розетке
• Детектор проводки — поиск скрытых кабелей в стене
• Лазерный уровень — разметка высот по проекту
• Рулетка — проверка фактических расстояний
• Маркер — нанесение трасс на стены
• Фонарь — работа в темных нишах и щитке

Сверка чертежей с реальностью

Первым делом сопоставляем план с фактической планировкой. Бывает, что стены сдвинули на 10 см, а это уже меняет длину трассы. Я размечаю все точки ввода кабеля прямо на стенах. Проверяю, где будет стоять щиток и удобно ли к нему подходить. Важно убедиться, что точки ввода не пересекаются с водопроводом или вентиляцией.

Анализ стен и разметка

Стены нужно проверить на наличие препятствий. Балки, трубы или арматура могут заставить изменить путь кабеля. Очистите зоны монтажа от пыли и старых обоев. Проверяйте фактические размеры комнат — ошибка в масштабе чертежа может привести к нехватке провода. Работайте в защитных очках и перчатках. Перед любым вмешательством в существующую сеть обязательно отключите питание на главном рубильнике.

Однажды я забыл проверить толщину стены в одном узле, и кабельный маршрут просто не вписался в проект. Пришлось пересчитывать всю группу. Чтобы этого не случилось, всегда делайте контрольные замеры рулеткой перед тем, как резать кабель.

Алгоритм чтения проекта

Процесс изучения схемы должен быть последовательным. Не прыгайте с одного листа на другой, иначе запутаетесь в линиях. Используйте цветные маркеры: например, синий для освещения, красный для розеток.

1. Изучение легенды (20 мин). Разберитесь, какой символ означает розетку, а какой — выключатель.
2. Анализ плана потребителей (30 мин). Посмотрите, где расположены все точки в комнатах.
3. Разбор однолинейной схемы (40 мин). Поймите, как ток идет от ввода в дом до конечного прибора.
4. Понимание трасс (30 мин). Проследите пути прокладки кабеля от щитка до потребителей.
5. Анализ спецификации (20 мин). Проверьте марки кабеля (например, ВВГнг-LS) и его сечение.
6. Связь плана и щитка (30 мин). Сопоставьте номер линии на плане с номером автомата в щите.
7. Проверка группировки (30 мин). Убедитесь, что мощные приборы (духовка, стиралка) на отдельных линиях.
8. Определение защиты (20 мин). Найдите, где стоят УЗО и диф-автоматы для влажных зон.
9. Высотные отметки (20 мин). Зафиксируйте высоту розеток от чистого пола.
10. Финальная проверка (30 мин). Пройдите по каждой цепи от автомата до розетки в уме.

Технические тонкости и нормы

Важно различать принципиальную и монтажную схемы. Принципиальная показывает логику соединений (что с чем связано), а монтажная — где физически лежит провод. Обращайте внимание на перепады напряжения. Если дом большой, длинные линии могут давать просадку вольтажа, поэтому сечение кабеля иногда увеличивают. По ПУЭ нельзя объединять освещение и розетки на одном автомате — это вопрос безопасности и удобства ремонта.

Типичные промахи новичков

Самая частая проблема — путаница в символах. Кто-то принимает выключатель за розетку, и в итоге стена штробится не там. Игнорирование спецификации приводит к покупке дешевого кабеля, который не проходит по нагрузке. Также часто ошибаются в масштабе, считая, что линия на бумаге в 1 см равна метру в реальности.

Я однажды перепутал символ двойной розетки с одинарной. В итоге в спальне оказалось на две точки меньше, чем планировал заказчик. Пришлось переделывать отделку стены. Это была глупая ошибка, но она стоила мне целого рабочего дня.

1. Неправильное определение фазы в трехфазной сети.
2. Забытая проверка высотных отметок (розетка оказалась за плинтусом).
3. Использование одного автомата для всей комнаты.
4. Неверный расчет длины кабеля (без запаса на изгибы).
5. Игнорирование зон установки УЗО в ванной.

Экономика проектирования

Многие пытаются сэкономить на проекте, рисуя схему от руки. Это ловушка. Ошибка в одном автомате или неправильный выбор сечения может привести к пожару или дорогостоящему переделке всего щитка. Проект позволяет купить ровно столько кабеля, сколько нужно, без лишних остатков.

Я сэкономил 5 тысяч рублей на профессиональном проекте в своем первом доме, а потом потратил 20 тысяч на исправление косяков и замену сгоревших проводов. Теперь я никогда не начинаю работу без четкой документации.

Работа с исполнительной документацией

После того как все провода проложены, а розетки установлены, проект нужно обновить. Это называется «исполнительная схема». В процессе монтажа всегда что-то меняется: розетку передвинули на 20 см, добавили один выключатель. Внесите все правки в чертежи маркером или в программе. Храните этот архив в надежном месте. Через пять лет, когда вы захотите повесить картину, вы будете точно знать, где в стене проходит кабель.

Другие способы работы со схемами

Для тех, кто хочет автоматизировать процесс, существуют программы вроде AutoCAD или специализированный софт для электриков. Это позволяет менять схему в один клик и сразу видеть изменение спецификации. Если объект сложный, лучше заказать авторский надзор — инженер будет проверять каждый этап монтажа на соответствие проекту. Для маленьких санузлов или кладовок достаточно упрощенного эскиза, но даже он должен содержать сечение провода и номинал защиты.

Ответы на частые вопросы

Что такое однолинейная схема? Это упрощенное изображение сети, где вся линия (от автомата до группы розеток) рисуется одной линией с указанием характеристик кабеля и защиты.

Чем отличается проект от эскиза? Проект включает расчеты, спецификации и соблюдение ГОСТ, эскиз — это просто примерный набросок расположения приборов.

Где найти стандартные обозначения ГОСТ? В специализированных справочниках по электромонтажу или в приложении к проекту в разделе «Легенда».

Можно ли делать разводку без проекта? Можно, но это риск. Вы можете ошибиться с нагрузкой, купить лишний кабель или забыть про заземление.

Как понять мощность линии по схеме? Посмотрите на номинал автомата. Например, автомат на 16А при 220В дает примерно 3.5 кВт.

Что значит группа розеток? Это несколько розеток, подключенных к одному автоматическому выключателю в щитке.

Зачем в схеме указывается сечение провода? Чтобы обеспечить безопасность. Тонкий провод при большой нагрузке начнет греться и может загореться.

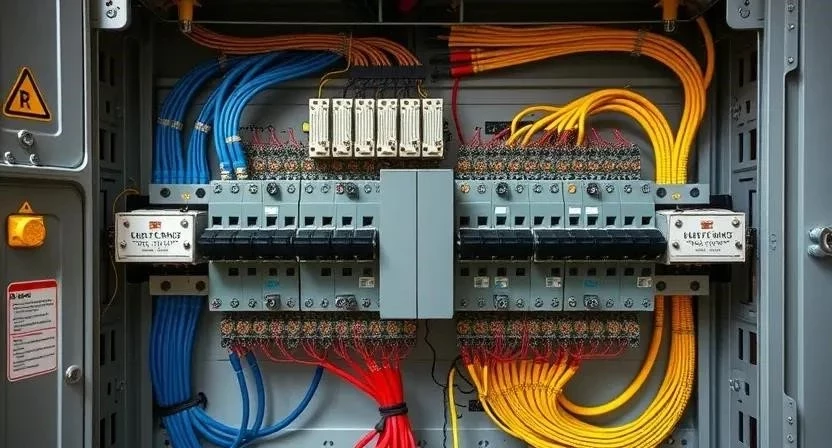

Как читать схему щитка? Сверху вниз: от вводного автомата к УЗО, затем к групповым автоматам и далее к потребителям.
