Сверление отверстия в стене под полку или карниз часто превращается в лотерею, где ставкой становится целостность электросети. Ошибка в несколько сантиметров приводит к короткому замыканию, порче кабеля и дорогостоящему ремонту отделки. Поиск проводки в стене перед сверлением занимает от 30 минут до нескольких часов в зависимости от сложности разводки. Стоимость базового детектора начинается от 1500 рублей, что значительно дешевле вызова электрика или замены сгоревшего участка линии. Правильный подход гарантирует безопасность и сохранение интерьера.
Особенности процесса и предварительная оценка
Сложность задачи напрямую зависит от того, из чего сделаны стены. В гипсокартоне кабели обычно лежат свободно, их проще всего обнаружить. Бетон, особенно армированный, создает серьезные помехи для большинства бытовых приборов. Кирпичная кладка считается средним вариантом по сложности. Для работы потребуются базовые навыки электробезопасности: умение пользоваться автоматическими выключателями в щитке и понимание того, что под напряжением работать нельзя. Лучше всего проводить поиск при включенном освещении и работающих розетках, чтобы создать электромагнитный фон для прибора.
Расходные материалы для разметки
Для фиксации трасс кабеля на поверхности стены потребуются простые, но эффективные средства. Я всегда использую малярный скотч, так как он не оставляет следов на обоях и позволяет легко корректировать линию. Изолента разных цветов помогает разделить фазные и нулевые линии, если их несколько. Карандаш с мягким грифелем пригодится для точечной разметки центров отверстий.
- Малярный скотч (рулон 50мм)
- Цветная изолента (красная, синяя)
- Карандаш строительный
- Маркер перманентный (для бетона)
- Стирательная резинка
- Салфетки из микрофибры
- Спиртовой раствор для обезжиривания
- Линейка или рулетка
| Материал | Расход на комнату | Средняя цена | |
|---|---|---|---|
| Малярный скотч | 1 рулон | 150 руб. | 150 руб. |
| Цветная изолента | 1 шт. | 50 руб. | 50 руб. |
| Карандаш/Маркер | 1 шт. | 30 руб. | 30 руб. |
| Салфетки/Очиститель | 1 набор | 200 руб. | 200 руб. |
| Всего | — | — | 430 руб. |

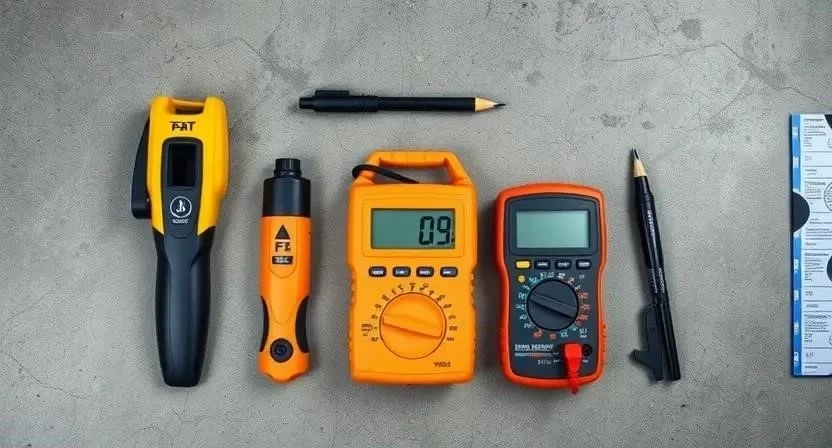

Инструментарий для поиска кабеля
Выбор прибора определяет точность результата. Бесконтактные индикаторы подходят для грубого поиска, они просто сигнализируют о наличии напряжения. Профессиональные детекторы позволяют определить глубину залегания и отличить провод от арматуры. Мультиметр полезен, если есть доступ к розеткам и нужно проверить целостность цепи. Мощные неодимовые магниты помогают найти кабели, закрепленные стальными скобами.

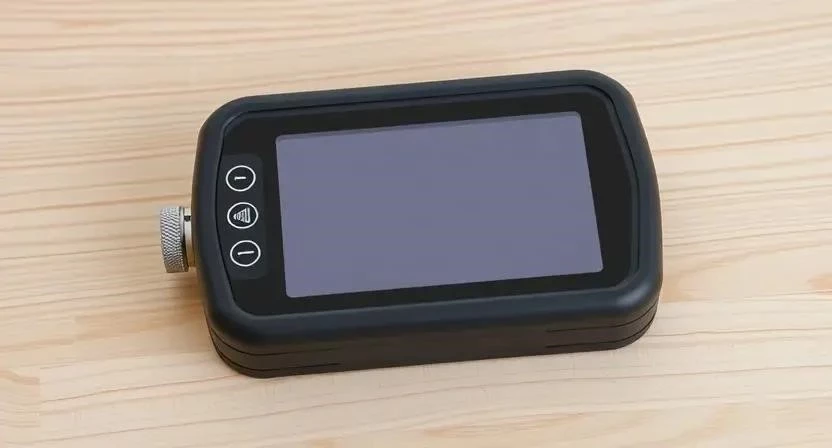

- Бытовой детектор проводки (сканер)
- Бесконтактный индикатор напряжения
- Цифровой мультиметр
- Неодимовый магнит
- Строительный уровень
- Фонарик с узким лучом
- Перфоратор (для финального сверления)
| Тип прибора | Назначение | Точность | Цена (руб.) |
|---|---|---|---|
| Бесконтактный индикатор | Грубый поиск фазы | Низкая | 500 — 1 500 |
| Бытовой детектор | Поиск в ГКЛ и кирпиче | Средняя | 2 000 — 5 000 |
| Проф. сканер | Бетон, арматура, глубина | Высокая | 8 000 — 25 000 |
| Мультиметр | Проверка напряжения | Абсолютная | 1 000 — 4 000 |
| Тепловизор | Поиск по нагреву кабеля | Высокая | 15 000+ |
Организация пространства в помещении
Прежде чем приступать к сканированию, нужно подготовить рабочую зону. Мебель, плотно прижатая к стенам, мешает свободному перемещению детектора и искажает сигнал. Я всегда отодвигаю шкафы и комоды минимум на полметра от поверхности. Декоративные элементы, такие как картины или настенные часы, снимаются. Пол застилается полиэтиленом или плотной пленкой, чтобы строительная пыль при последующем сверлении не осела в щелях ламината.
Подготовка рабочей поверхности
Чистота стены влияет на адгезию малярного скотча и точность работы сенсора. Поверхность очищается от пыли сухой тряпкой. Важно проверить доступ к розеткам и выключателям, чтобы можно было включить нагрузку в сеть. Я рекомендую сначала изучить схему разводки от застройщика, если она сохранилась. Даже примерный план позволяет понять, где проходят основные магистрали, и сократить время поиска. Обычно провода идут строго вертикально или горизонтально от распределительных коробок к точкам потребления.
Технология поиска кабеля по шагам
Для достижения максимальной точности следуйте данной инструкции. Однажды я чуть не сжег перфоратор, когда решил проигнорировать слабый сигнал дешевого детектора в бетонной стене — кабель оказался всего в 1 см от точки входа. Теперь я строго соблюдаю последовательность.
- Создание нагрузки (5-10 мин). Включите в розетки мощные электроприборы (чайник, обогреватель, фен). Это усилит электромагнитное поле кабеля, и прибор сработает четче.
- Настройка прибора (2 мин). Выберите режим «электрика» или «авто». Проведите калибровку на чистом участке стены, где точно нет проводов.
- Первичное сканирование (15-20 мин). Плавно ведите детектором по стене. Не прижимайте его слишком сильно, чтобы не вызвать ложное срабатывание.
- Локализация центра (10 мин). Когда прибор запищит, перемещайте его влево-вправо и вверх-вниз. Точка самого сильного сигнала — это центр кабеля.
- Маркировка трассы (10 мин). Отметьте найденную линию малярным скотчем. Я рекомендую рисовать линию с запасом в 5 см с каждой стороны.
- Перекрестная проверка (10 мин). Используйте второй прибор (например, бесконтактный индикатор), чтобы подтвердить наличие напряжения в отмеченной зоне.
- Замер глубины (5 мин). Если детектор поддерживает эту функцию, определите, насколько глубоко замурован провод. Это поможет выбрать длину сверла.
- Поиск перпендикулярных линий (15 мин). Проверьте все вертикали от розеток вверх к потолку и горизонтали к ближайшим коробкам.
- Анализ расположения (5 мин). Сопоставьте полученную карту с расположением выключателей. Если линия идет под углом — будьте предельно осторожны.
- Финальная разметка (5 мин). Нанесите жирным маркером зоны «X», где сверлить категорически запрещено.
Технические нюансы и сложности
Влажность стен может существенно искажать показания. В сырых помещениях или в новостройках с недосохшей штукатуркой ток может «растекаться», и детектор будет показывать провод почти везде. В армированном бетоне стальные пруты создают помехи, которые бытовые приборы часто путают с кабелем. Для таких случаев я использую профессиональные сканеры с функцией разделения металлов и электропроводки. Помните, что алюминиевые провода в старых домах обнаруживаются хуже, чем медные, из-за другого сопротивления.
Типичные ошибки при самостоятельном поиске
Самая частая ошибка — игнорирование калибровки. Прибор может «запомнить» статический заряд стены и выдавать ложные сигналы. Помню, как новичок-помощник забыл откалибровать прибор, и мы полчаса искали провод там, где его не было, хотя он проходил прямо под рукой. Также опасно сверлить вблизи розеток, полагаясь только на интуицию. Доверие одному методу поиска (например, только магниту) часто приводит к пробитию изоляции. Последствия такого прокола: короткое замыкание, выбитые автоматы и необходимость штробить стену для замены участка кабеля.
Финансовая сторона вопроса
Самостоятельный поиск обходится значительно дешевле вызова мастера, особенно если прибор останется в хозяйстве. Расходы складываются из стоимости детектора и мелких расходников.
| Статья расходов | Своими руками (бюджет) | Своими руками (проф) | Услуги мастера |
|---|---|---|---|
| Прибор/Оборудование | 1 500 руб. | 12 000 руб. | Включено в стоимость |
| Расходные материалы | 430 руб. | 430 руб. | 0 руб. |
| Работа (оплата) | 0 руб. | 0 руб. | 3 000 — 7 000 руб. |
| 1 930 руб. | 12 430 руб. | 3 000 — 7 000 руб. |
| Материал стены | Точность поиска | Особенности |
|---|---|---|
| Гипсокартон | Высокая | Легко найти даже дешевым прибором |
| Кирпич | Средняя | Зависит от толщины слоя штукатурки |
| Бетон (без арматуры) | Средняя | Требуется тщательная калибровка |
| Железобетон | Низкая/Средняя | Нужен проф. сканер с фильтром металлов |
| Дерево | Высокая | Провода обычно лежат в гофре или открыто |
Завершение работ и хранение
После того как карта проводки составлена, детектор нужно очистить от строительной пыли сухой салфеткой и убрать в оригинальный кейс. Хранить прибор следует в сухом месте, вдали от сильных магнитных полей (например, не кладите его рядом с мощными трансформаторами). Приступать к сверлению можно только после того, как вы еще раз сверили точку входа с разметкой на стене. После завершения всех работ я всегда проверяю целостность сети, включая все розетки в комнате, чтобы убедиться, что ничего не задето.
Альтернативные способы обнаружения
Если профессионального детектора нет, можно использовать подручные средства. Я пробовал использовать мощный неодимовый магнит для поиска старой проводки в кирпиче — работает, но только если кабель закреплен стальными скобами или клипсами. Проверка по схемам застройщика дает общее представление, но помните, что фактическая прокладка часто отличается от проекта на 5-10 см. Тепловизоры — самый эффективный метод: под нагрузкой кабель нагревается, и на экране видна четкая светящаяся линия. Это дорогой метод, но самый точный для сложных стен.
Ответы на частые вопросы
Можно ли найти провод обычным магнитом?
Только если кабель закреплен металлическими скобами. Сам медный провод не магнитится.
Работает ли детектор через слой обоев или плитки?
Да, большинство приборов работают через отделку до 3-5 см. Плитка может давать небольшие помехи, но кабель будет виден.
Что делать, если прибор показывает провод повсюду?
Попробуйте заново откалибровать прибор на пустом участке стены или проверьте, не слишком ли влажная поверхность.
Как найти провод, если электричество в доме отключено?
В этом случае помогут только магнитные методы или профессиональные сканеры, работающие на поиск металла (не напряжения).
Какой детектор лучше купить для домашнего использования?
Оптимальный вариант — комбинированный детектор, который ищет и проводку под напряжением, и металл, и деревянные балки.
Безопасно ли сверлить в 5 см от найденного провода?
Да, это стандартный безопасный интервал. Главное — не сверлить непосредственно в зоне срабатывания прибора.
Поможет ли мультиметр найти скрытый кабель?
Напрямую — нет. Он может помочь только проверить наличие напряжения в розетке или прозвонить разрыв кабеля.
Меры безопасности
Работа с электричеством требует строгого соблюдения правил. Всегда используйте диэлектрические перчатки и защитные очки при сверлении бетона. Если прибор показывает неопределенный результат в зоне, где должен быть провод, лучше вызвать профессионального электрика. Никогда не сверлите стены вблизи распределительных коробок, если не уверены в их точном расположении. При работе с перфоратором обязательно используйте респиратор, чтобы не вдыхать бетонную пыль. В случае случайного пробития кабеля немедленно обесточьте квартиру через главный щиток.
