Монтаж мощной кухонной техники начинается с анализа электросети. Суммарная мощность плиты и духовки часто переваливает за 7–10 кВт, что создает серьезную нагрузку на проводку. Обычно такие работы занимают от 6 до 12 часов в зависимости от сложности штробления стен. Чтобы понять, как подключить электроплиту и духовой шкаф: требования к кабелю и схема, нужно четко следовать нормам ПУЭ. Это гарантирует безопасность жилья и стабильную работу приборов.
Подготовительный анализ перед работами
Сначала я оцениваю суммарную мощность всех приборов, которые будут работать на кухне. Важно проверить общее состояние электросети в доме, особенно если здание старое. Я однажды видел, как старый алюминий просто испарился под нагрузкой новой индукционной панели. Расчет нагрузки на одну фазу позволяет избежать постоянного выбивания автоматических выключателей. На этом этапе определяется, хватит ли выделенной мощности на квартиру или потребуется запрос на увеличение лимита.
Подбор необходимых материалов
Для качественного монтажа я использую только сертифицированные компоненты. Основной упор делаю на огнестойкость и долговечность изоляции.
- Кабель ВВГнг-Ls (медный, не поддерживающий горение)
- Автоматические выключатели подходящего номинала
- Устройство защитного отключения (УЗО)

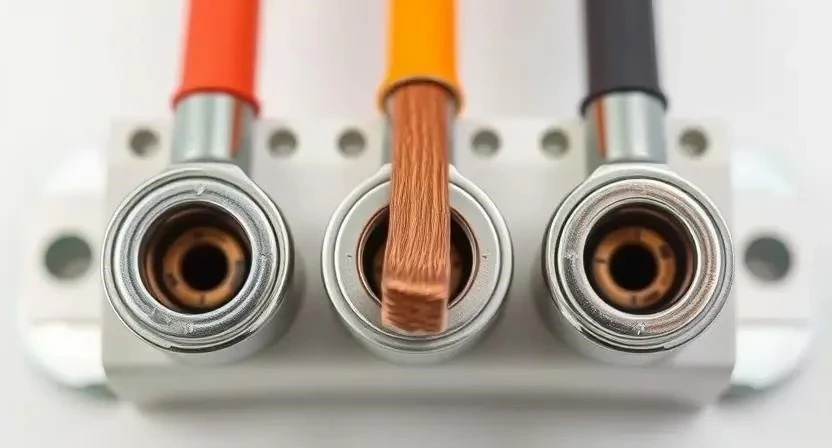

- Клеммные колодки из керамики или термостойкого пластика
- Гофрированная труба ПВХ для защиты кабеля
- Подрозетники или монтажные коробки
- Изолента ПВХ высокого качества
- Наконечники НШВИ для многожильного провода
Выбор сечения зависит от мощности техники. Ошибиться здесь нельзя, иначе кабель начнет греться.
| Мощность прибора (кВт) | Рекомендуемое сечение кабеля (мм2) | Номинал автомата (А) | Примерная цена за метр (руб) |
|---|---|---|---|
| до 3.5 | 2.5 | 16 | 120 |
| до 5.5 | 4 | 25 | 180 |
| до 7.5 | 6 | 32 | 250 |
| до 11 | 10 | 40-50 | 400 |
| свыше 11 | 16 | 63 | 600 |

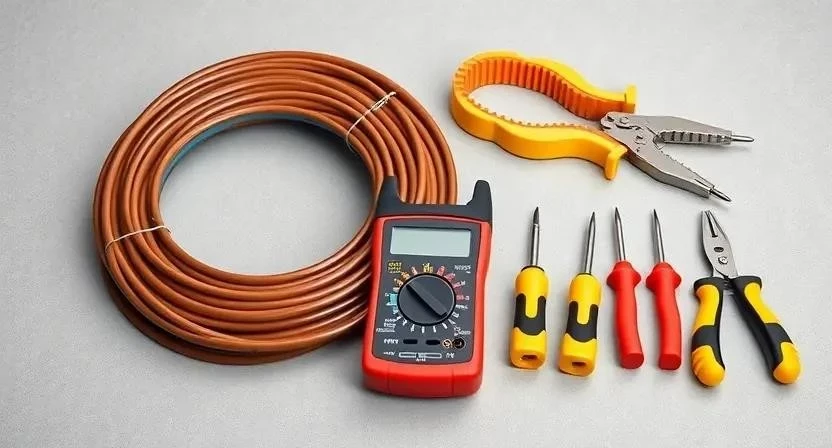

Рабочий инструментарий
Правильный инструмент ускоряет процесс и исключает брак. Я не рекомендую экономить на стриппере, так как обычным ножом легко повредить жилу кабеля.
- Индикаторная отвертка — проверка наличия напряжения
- Стриппер — быстрая и чистая зачистка изоляции
- Пассатижи — обрезка и скручивание проводов
- Мультиметр — замер напряжения и проверка целостности цепи
- Набор отверток (крестовые и плоские) — затяжка клемм
- Перфоратор — создание штроб в стенах
- Строительный уровень — ровная установка коробок
| Инструмент | Назначение | Статус | Примерная цена (руб) |
|---|---|---|---|
| Мультиметр | Диагностика сети | Обязательно | 1500 |
| Стриппер | Снятие изоляции | Желательно | 800 |
| Перфоратор | Штробление | Обязательно | 5000 |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 |
| Набор отверток | Монтаж | Обязательно | 1200 |
Обустройство рабочего пространства
Обеспечиваю свободный доступ к электрощитку и месту, где будет стоять техника. Пол и кухонная мебель застилаю плотной пленкой, чтобы строительная пыль не въелась в поверхности. Хорошее освещение в рабочей зоне — залог того, что я не перепутаю жилы кабеля при подключении. Все лишние предметы убираю из прохода, чтобы не споткнуться с инструментом в руках.
Подготовка кабельных трасс
Трассы прокладываю максимально коротким путем от щитка до кухни. Если стены бетонные, использую перфоратор для штробления, стараясь не задевать арматуру. Распределительные коробки устанавливаю в доступных местах для возможного обслуживания. Обязательно проверяю целостность изоляции после прокладки и наличие реального заземления. Без него корпус плиты может начать «биться током», что крайне опасно.
Процесс монтажа по шагам
Перед началом работ я всегда отключаю вводной автомат в щитке. Безопасность превыше всего: использую диэлектрические перчатки и очки при штроблении. Для работы с химией и пылью надеваю респиратор.
- Расчет общей мощности плиты и духовки (30 мин).
- Выбор сечения кабеля согласно ПУЭ (20 мин).
- Монтаж линии от электрощита до кухни в гофре (4-6 часов).

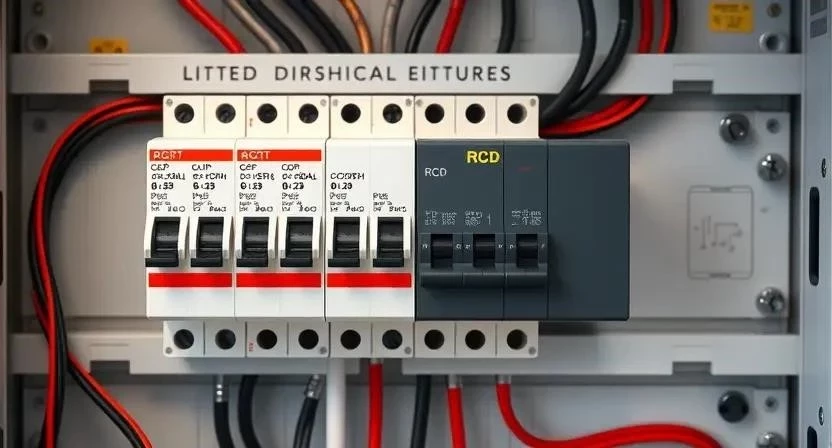

- Установка отдельного автоматического выключателя в щиток (30 мин).
- Монтаж УЗО для защиты от утечек тока (30 мин).
- Подготовка выводов кабеля в зоне установки техники (40 мин).
- Подключение заземляющего проводника к общей шине (20 мин).
- Схема соединения фазы и нуля в клеммной коробке (30 мин).

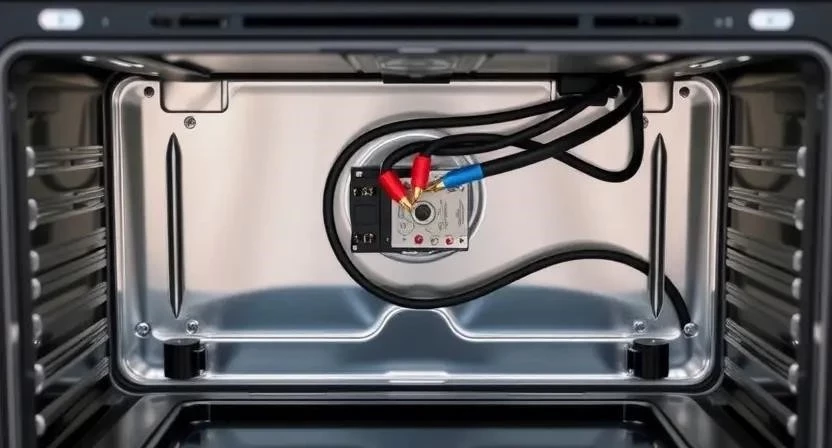

- Подключение кабеля к клеммам духового шкафа (30 мин).
- Подключение варочной панели (30 мин).
- Проверка всех соединений на надежность и протяжка винтов (20 мин).
- Тестовое включение и замер напряжения мультиметром (20 мин).
- Фиксация кабелей внутри корпуса техники стяжками (20 мин).
- Закрытие монтажных отверстий и уборка (40 мин).
Я всегда использую наконечники НШВИ для многожильного провода. Это позволяет добиться плотного контакта в клеммах, который не ослабнет со временем.
Технические тонкости и нюансы
Слежу за тем, чтобы кабель не перегревался при пиковых нагрузках. Слишком крутые изгибы провода могут привести к микротрещинам в изоляции, поэтому радиус сгиба делаю плавным. Клеммники подбираю строго под сечение жилы — слишком большой зажим не зафиксирует тонкий провод. Резкие перепады напряжения часто выводят из строя электронику современных плит, поэтому рекомендую использовать стабилизаторы.
Типичные промахи новичков
Многие пытаются сэкономить, что приводит к печальным последствиям. Я однажды переделывал всю линию, потому что заказчик поставил кабель 2.5 мм2 на плиту мощностью 8 кВт. Провод грелся так, что в воздухе стоял запах паленой резины.
- Использование слишком тонкого кабеля, не рассчитанного на мощность.
- Полное отсутствие заземления в старых домах.
- Соединение проводов скрутками вместо использования клеммников.
- Подключение всех приборов кухни на один автомат.
- Игнорирование установки УЗО, что опасно при утечке тока.
Смета и расчет затрат
Стоимость зависит от длины линии и выбранного бренда материалов. В среднем на стандартную кухню уходит около 10-15 метров кабеля.
| Статья расходов | Количество | Средняя цена (руб) | |
|---|---|---|---|
| Кабель ВВГнг-Ls 3х4 | 12 м | 180/м | 2160 |
| Автомат 25А | 1 шт | 450 | 450 |
| УЗО 30мА | 1 шт | 1200 | 1200 |
| Гофра и расходники | комплект | 800 | 800 |
| Клеммники | 2 шт | 300 | 600 |
| Параметр | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 5210 | 5210 | 0 |
| Работа | 0 | 7000 | 7000 |
| 5210 | 12210 | 7000 |
Эксплуатация после завершения монтажа
Раз в полгода я проверяю затяжку контактов в электрощитке. От вибраций или температурных колебаний винты могут ослабнуть, что приведет к искрению. Контролирую нагрев кабеля, когда включены все конфорки на максимум. Помню, что срок службы изоляции ограничен, особенно в зонах с высокой температурой за духовкой, поэтому периодически осматриваю провода на предмет оплавления.
Альтернативные способы подключения
Однофазная сеть 220В является стандартом для большинства квартир. Трехфазное подключение 380В требуется для очень мощных профессиональных плит, оно позволяет распределить нагрузку по трем жилам. Иногда используют силовые розетки, но прямое подключение через клеммную коробку я считаю более надежным. В таком варианте нет лишних контактных соединений, которые могут обгореть при длительной нагрузке.
Ответы на частые вопросы
Можно ли подключать духовку и плиту к одной розетке?
Категорически нет. Суммарный ток превысит допустимый предел розетки (обычно 16А), что приведет к ее оплавлению и пожару.
Какой кабель лучше: ВВГ или NYM?
Для скрытой проводки в гофре я рекомендую ВВГнг-Ls. Он более устойчив к воздействиям и дешевле при аналогичных характеристиках.
Нужно ли ставить отдельный автомат на духовку?
Желательно. Это упрощает обслуживание: если выйдет из строя духовка, варочная панель продолжит работать.
Что делать, если в доме нет заземления?
Использовать УЗО обязательно. Однако полноценная защита достигается только при наличии заземляющего контура.
Какое сечение кабеля выбрать для плиты 7 кВт?
Оптимальным будет медный кабель сечением 4 мм2.
Можно ли использовать медный провод 2.5 мм2?
Только для приборов мощностью до 3.5-4 кВт. Для полноценной плиты этого недостаточно.
Зачем нужно УЗО при подключении техники?
Оно мгновенно отключит питание при утечке тока на корпус, спасая человека от удара электричеством.
Как проверить правильность подключения мультиметром?
Перевожу прибор в режим измерения напряжения (AC) и замеряю вольтаж между фазой и нулем, а также между фазой и заземлением. Значения должны быть в пределах 220-230В.
