Организация автономного электроснабжения в частном секторе требует точного расчета нагрузки и строгого соблюдения норм ПУЭ. Монтаж системы обычно занимает от 10 до 20 рабочих часов, а стоимость базового комплекта оборудования начинается от 12 000 рублей. Правильно понять, как подключить генератор к дому, значит обезопасить бытовую технику от скачков напряжения и исключить риск подачи тока в общую сеть. Разберем весь процесс от закупки кабеля до первого запуска.
Подготовительный этап и оценка ресурсов
Сложность работ оценивается как средняя. Для успешного монтажа потребуются базовые навыки работы с электроинструментом и понимание принципов однофазных или трехфазных сетей. Я рекомендую выделять на весь процесс полноценные выходные, чтобы не спешить с соединениями. Оптимально проводить работы в сухую погоду, так как прокладка кабеля в земле или установка внешних модулей при дожде сильно замедляют процесс.
Комплектующие для электромонтажа
Качество материалов напрямую влияет на пожарную безопасность вашего дома. Для подключения используйте только медный кабель с негорючей изоляцией. Расход материалов зависит от расстояния от места установки станции до распределительного щита.
- Кабель ВВГнг (сечение подбирается по мощности) — 15-30 метров.
- Реверсивный рубильник (переключатель ввода резерва) — 1 шт.
- Автоматические выключатели для защиты линий — 2-4 шт.
- Наконечники кабельные (НШВИ) — 10-15 шт.
- Гофрированная труба ПНД для защиты кабеля — 20 метров.
- Силовая розетка (вводная) с защитной крышкой — 1 шт.
- Клеммники винтовые или пружинные — 1 комплект.
- Металлическая лента для заземления — 5-10 метров.
Ориентировочные цены на базовый набор:
| Материал | Количество | Расход/Ед. | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х4 | 20 м | 1 м | 110 руб. | 2200 руб. |
| Реверсивный рубильник | 1 шт. | 1 шт. | 3500 руб. | 3500 руб. |
| Автоматы (16А/25А) | 2 шт. | 1 шт. | 600 руб. | 1200 руб. |
| Гофра ПНД 20мм | 20 м | 1 м | 45 руб. | 900 руб. |
| Расходники (наконечники, стяжки) | 1 компл. | 1 шт. | 700 руб. | 700 руб. |
Инструментарий для установки
Правильный инструмент сокращает время работы и гарантирует надежность контактов. Не пытайтесь зачищать кабель ножом, если хотите избежать заломов жил.
- Мультиметр — проверка напряжения и прозвонка цепи.
- Стриппер — быстрая и аккуратная зачистка изоляции.
- Обжимной инструмент (кримпер) — фиксация наконечников.
- Шуруповерт с набором бит — монтаж щитка и гофры.
- Уровень строительный — ровная установка рубильника.
- Пассатижи и бокорезы — работа с проводами.
- Набор отверток (шлиц/крест) — затяжка клемм.

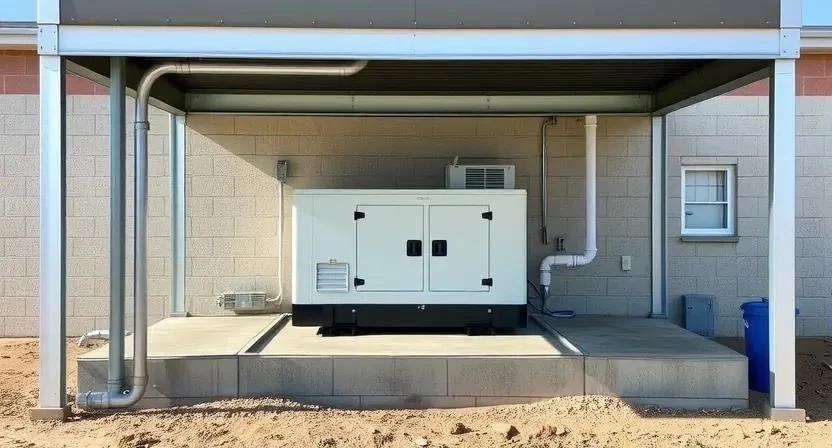

Организация места размещения
Генератор нельзя ставить в жилом помещении из-за риска отравления угарным газом. Выбирайте отдельный навес или специальный кожух на улице. Обязательно обеспечьте свободный приток воздуха для охлаждения двигателя. Защита от осадков должна быть надежной, но не перекрывать выхлопную трубу. В качестве основания используйте бетонную плиту или утрамбованную подушку из щебня, чтобы станция не «утонула» в грунте и не вибрировала.

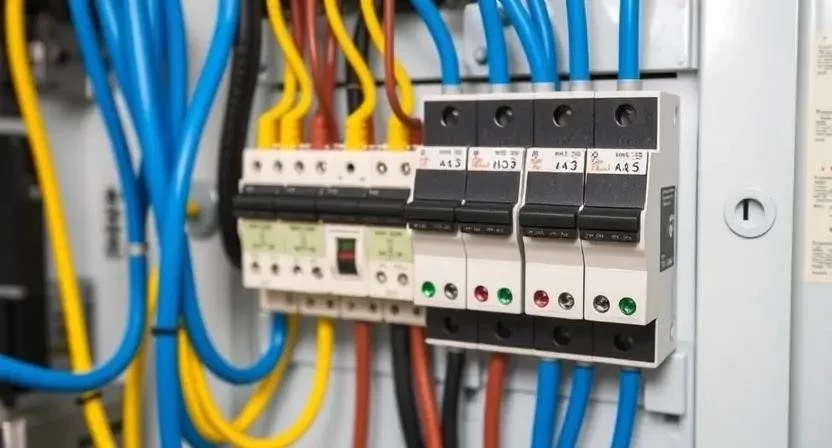

Проверка и подготовка сети
Перед началом монтажа я проверил состояние старого электрощита. Если проводка изношена, установка генератора может привести к перегреву кабелей. Проведите ревизию всех автоматов и убедитесь, что в щите достаточно места для установки реверсивного переключателя. Если места нет, придется ставить дополнительный бокс. Важно проверить готовность сети к приему внешней энергии: все соединения должны быть затянуты, а окислы на контактах зачищены.
Алгоритм подключения по шагам
Работа с электричеством требует предельной концентрации. Обязательно используйте перчатки и защитные очки при сверлении стен. Перед любыми манипуляциями в щитке полностью обесточьте дом.
- Разметка трассы (30 мин). Определите кратчайший путь кабеля от генератора до щитка.
- Монтаж кабельной линии (4 часа). Проложите кабель в гофре. Я однажды сэкономил на глубине траншеи и через год заметил, что гофра начала деформироваться от промерзания почвы, поэтому сейчас копаю минимум на 60 см.
- Установка ввода (1 час). Закрепите силовую розетку на внешней стене дома.
- Монтаж рубильника (1 час). Установите реверсивный переключатель на DIN-рейку. Я ставил дешевый китайский рубильник, который начал греться при нагрузке в 3 кВт, поэтому заменил его на проверенный европейский бренд.
- Подключение проводов (1 час). Соедините фазный и нулевой провода от генератора с соответствующими клеммами рубильника.
- Подключение потребителей (1 час). Переведите выходные линии вашего дома на контакты переключателя.
- Заземление (2 часа). Вбейте заземляющий контур (штырь) рядом с генератором и соедините его с корпусом станции.
- Установка автоматов (1 час). Поставьте защитный автомат перед рубильником для предотвращения КЗ.
- Проверка соединений (30 мин). Прозвоните мультиметром всю цепь на отсутствие замыканий.
- Первый запуск (30 мин). Заведите генератор, прогрейте его и переключите рубильник в режим «Резерв».
- Тест нагрузки (1 час). Поочередно включайте приборы: сначала освещение, затем холодильник, затем чайник.
- Финальный монтаж (2 часа). Закройте все кабельные трассы, загерметизируйте ввод в стену силиконом.
| Этап работы | Время | Особенности |
|---|---|---|
| Земляные работы | 4-6 ч | Соблюдение глубины заложения |
| Монтаж в щите | 3-4 ч | Строгая маркировка проводов |
| Заземление | 2 ч | Использование антикоррозийного штыря |
| Пуско-наладка | 2 ч | Замер напряжения под нагрузкой |
| Завершение | 2 ч | Герметизация и уборка |
Технические нюансы и эксплуатация
Температурный режим влияет на вязкость масла и запуск двигателя. Зимой используйте синтетическое масло с низкой вязкостью. Вентиляция выхлопных газов критична: если генератор в кожухе, выведите трубу наружу через стальной патрубок. Мощность станции должна превышать пиковую нагрузку дома на 20%, чтобы избежать перегруза в момент пуска компрессора холодильника или насоса. Время переключения при ручном вводе составляет 2-5 минут.
Типичные ошибки при монтаже
Новички часто пытаются упростить схему, что ведет к авариям. Самое опасное — подключение «напрямую» через обычную розетку без переключателя. Это создает обратный ток в общую сеть, что может убить электрика, работающего на линии.
- Отсутствие реверсивного переключателя (опасно для жизни).
- Использование тонкого кабеля (перегрев и падение напряжения).
- Игнорирование заземления корпуса генератора.
- Размещение станции в закрытом гараже без вытяжки.
- Отсутствие защитных автоматов в цепи резерва.
Я видел случай, когда сосед заземлил генератор на водопроводную трубу — это была огромная ошибка, приведшая к удару током через кран в ванной.
Расчет затрат на систему
Стоимость зависит от выбранного бренда оборудования и длины кабельной трассы. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 7500 руб. | 7500 руб. | 0 руб. |
| Инструменты (аренда/покупка) | 2000 руб. | 0 руб. | -2000 руб. |
| Работа по монтажу | 0 руб. | 12000 руб. | 12000 руб. |
| 9500 руб. | 19500 руб. | 10000 руб. |
Для подбора кабеля используйте следующие данные:
| Мощность генератора | Длина линии | Сечение кабеля | Рекомендация |
|---|---|---|---|
| 2-3 кВт | до 15 м | 2.5 мм² | Для освещения и ТВ |
| 5 кВт | до 15 м | 4 мм² | Стандарт для дома |
| 5 кВт | до 30 м | 6 мм² | С учетом потерь |
| 10 кВт | до 15 м | 10 мм² | Высокая нагрузка |
| 10 кВт | до 30 м | 16 мм² | Промышленный стандарт |
Уход и техническое обслуживание
После завершения монтажа составьте график ТО. Раз в 50-100 моточасов меняйте масло и очищайте воздушный фильтр. Раз в полгода я проверяю затяжку всех винтовых соединений в щитке, так как от вибраций генератора контакты могут ослабнуть. Топливо храните в герметичных канистрах вдали от источника огня. Не оставляйте бензин в баке более чем на 3 месяца, иначе он забивает карбюратор.
Сравнение способов ввода питания
Выбор между ручным и автоматическим вводом зависит от бюджета и требований к комфорту. Инверторные станции подходят для чувствительной электроники, а гибридные системы с аккумуляторами обеспечивают мгновенный переход.
| Характеристика | Ручной ввод | Автоматический ввод (АВР) |
|---|---|---|
| Стоимость | Низкая | Высокая |
| Скорость перехода | 2-5 минут | 1-10 секунд |
| Сложность монтажа | Простая | Высокая |
| Надежность | Максимальная (механика) | Средняя (электроника) |
| Участие человека | Обязательно | Не требуется |
Часто задаваемые вопросы
Как выбрать сечение кабеля? Ориентируйтесь на максимальный ток генератора и длину линии. Чем длиннее провод, тем больше должно быть сечение, чтобы избежать падения напряжения.
Можно ли подключать через обычную розетку? Только если вы используете специальный разъем «папа-папа» в тестовых целях, но для постоянного использования это запрещено нормами безопасности. Используйте реверсивный рубильник.
Как выбрать мощность? Сложите мощность всех приборов, которые должны работать одновременно, и добавьте 20% запаса на пусковые токи.
Нужно ли заземлять корпус? Да, это обязательно. Заземление защищает от поражения током при пробое изоляции обмоток генератора на корпус.
Как часто проверять систему? Рекомендую раз в месяц запускать генератор на 15-20 минут под небольшой нагрузкой, чтобы проверить работоспособность АВР или рубильника.
