Установка освещения в длинном коридоре или большой комнате требует управления светом из разных точек. Обычно такая задача занимает около 5-6 часов работы. Затраты на базовый комплект материалов составят от 2500 до 5000 рублей. Чтобы всё работало четко, важно понять, как подключить проходной выключатель из двух мест: простая схема и монтаж помогут избежать ошибок. Правильный подход гарантирует безопасность и удобство эксплуатации.
Особенности электромонтажных работ
Электромонтаж — дело серьезное. Здесь нужны базовые навыки работы с током и понимание, что такое фаза и ноль. Я всегда рекомендую делать такую разводку на этапе черновых работ, пока стены не заштукатурены и не покрашены. Это сэкономит время и избавит от лишней грязи. Сложность задачи оцениваю как среднюю, так как требует внимательности при коммутации проводов в коробках.
Материалы для установки
Для качественного монтажа используйте только сертифицированную продукцию. Основной упор делаю на пожаробезопасность, поэтому выбираю кабель с индексом «нг» (не поддерживающий горение).
- Проходной выключатель (2 шт.)
- Кабель ВВГнг-П 3х1.5 (длина зависит от площади помещения)
- Подрозетники для гипсокартона или бетона (2 шт.)
- Клеммники Wago (набор для соединений)
- Гофрированная труба ПВХ (для защиты кабеля в штробах)
- Изолента ПВХ качественная
- Крепежные стяжки нейлоновые
- Маркер строительный для разметки
Расход кабеля рассчитываю по формуле: сумма длин всех линий плюс 10% запаса на изгибы и зачистку концов.
| Материал | Количество | Расход на м2 (примерно) | Цена за ед. | |
|---|---|---|---|---|
| Выключатель проходной | 2 шт. | — | 400 руб. | 800 руб. |
| Кабель ВВГнг-П 3х1.5 | 20 м | 0.5 м | 70 руб/м | 1400 руб. |
| Подрозетник | 2 шт. | — | 50 руб. | 100 руб. |
| Клеммники Wago | 10 шт. | — | 20 руб. | 200 руб. |
| Гофра ПВХ | 15 м | — | 25 руб/м | 375 руб. |

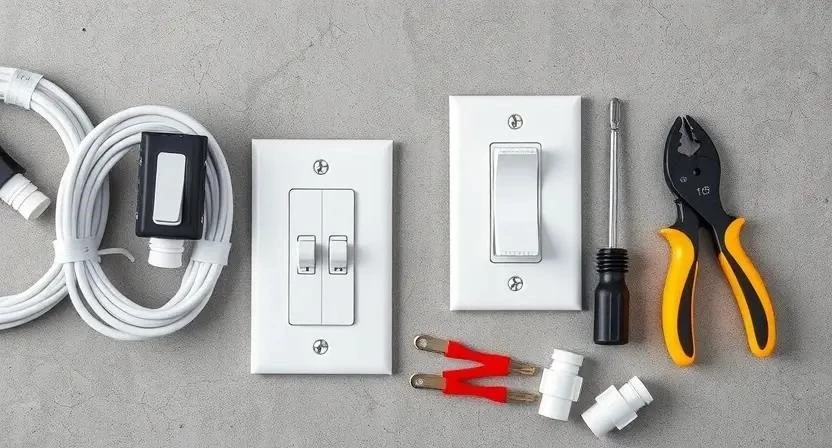

Инструменты для монтажа
Правильный инструмент ускоряет процесс в два раза. Стриппер позволяет снимать изоляцию, не повреждая жилу, что критически важно для надежного контакта.
- Индикаторная отвертка — проверка наличия фазы
- Стриппер — быстрая зачистка проводов
- Пассатижи — зажим, скрутка и резка
- Перфоратор — штробление стен и сверление
- Строительный уровень — проверка вертикальности подрозетников
- Молоток — фиксация дюбелей и подгонка коробок
- Набор отверток (крест/шлиц) — монтаж механизмов
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Безопасность, поиск фазы | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции | Желательно | 600 руб. |
| Перфоратор | Создание штроб | Обязательно | Аренда 500 руб/сут |
| Уровень | Выравнивание | Обязательно | 400 руб. |
| Пассатижи | Работа с проводом | Обязательно | 500 руб. |
Организация безопасности в помещении
Безопасность превыше всего. Первым делом иду к электрощитку и полностью обесточиваю линию, выключив соответствующий автоматический выключатель. Обязательно проверяю отсутствие напряжения индикаторной отверткой в каждой точке подключения. Расчищаю рабочую зону, убираю лишние вещи, чтобы не спотыкаться о провода или инструменты во время работы.
Подготовка поверхности и разметка
Начинаю с разметки мест установки. Обычно выключатели располагаю на высоте 90 см от чистового пола. Штроблю стены перфоратором строго по намеченным линиям, стараясь соблюдать перпендикулярность к потолку. Вставляю подрозетники и тщательно проверяю их вертикальность уровнем. Если коробка будет перекошена, декоративная рамка просто не встанет плотно к стене. В конце прохожусь грунтовкой по штробам, чтобы штукатурный раствор лучше прилип к основанию.
Пошаговая инструкция по подключению
При монтаже важно помнить: проходной выключатель имеет три контакта, в отличие от обычного, где их два. Один контакт — общий, два других — перекидные.
- Прокладка кабеля от распределительной коробки к первому выключателю (30 мин). Прокладываю линию фазы.
- Прокладка перекидных линий между первым и вторым выключателем (40 мин). Использую двухжильный кабель.
- Прокладка кабеля от второго выключателя к светильнику (30 мин). Это будет «возвратная» фаза.
- Подключение фазы в распределительной коробке (20 мин). Соединяю приходящую фазу с проводом, идущим к первому выключателю.
- Схема подключения контактов первого выключателя (15 мин). Фазу подключаю к общему контакту, две другие жилы — к перекидным.
- Схема подключения контактов второго выключателя (15 мин). Перекидные линии подключаю к соответствующим контактам, общий контакт отправляю на лампу.
- Подключение нулевого провода и заземления к лампе (20 мин). Ноль и земля идут напрямую от коробки к светильнику.
- Проверка схемы без установки декоративных панелей (10 мин). Подаю ток и проверяю работу обоих выключателей.
- Фиксация механизмов в подрозетниках (20 мин). Аккуратно укладываю провода, чтобы не зажать их корпусом.
- Установка клавиш и декоративных рамок (15 мин). Затягиваю винты, не перетягивая пластик.
Однажды я забыл проверить вертикальность одного подрозетника, и в итоге рамка встала с зазором в 3 мм. Пришлось переделывать, что заняло лишний час. Поэтому уровень — мой главный помощник. Для надежной адгезии раствора использую грунтовку глубокого проникновения в два слоя.
Важные технические нюансы
Сечение кабеля должно быть строго 1.5 мм². Использовать более тонкий провод опасно из-за риска перегрева. Я всегда соблюдаю цветовую маркировку: коричневый или белый для фазы, синий для нуля, желто-зеленый для заземления. Это спасает, когда через год нужно что-то переделать или найти обрыв. Старайтесь покупать выключатели одного бренда и серии, иначе декоративные рамки могут не сойтись по размеру или цвету пластика. Температура эксплуатации стандартная, от -5 до +40 градусов.
Типичные ошибки новичков
Многие пытаются сэкономить и используют обычные выключатели вместо проходных — в такой схеме это просто не будет работать. Также часто путают фазу и ноль, что приводит к тому, что лампа остается под напряжением даже в выключенном состоянии.
- Перепутали фазу и ноль (опасно при замене лампочки).
- Неправильно соединили перекидные линии (свет включается только в определенном положении).
- Использовали кабель сечением 0.75 мм² (не соответствует ПУЭ).
- Отсутствие заземления на металлическом корпусе светильника.
- Слишком сильная затяжка клемм, приведшая к надрыву жилы.
Мой знакомый однажды перепутал перекидные провода с фазным. В итоге свет работал только если оба выключателя находились в одном положении. Пришлось вскрывать все подрозетники и перекоммутировать схему заново.
Расчет стоимости монтажа
Цена зависит от выбранного бренда фурнитуры и того, делаете ли вы всё сами или нанимаете профи. При самостоятельном монтаже экономия составляет стоимость работы мастера.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 2500 | 2500 | 0 |
| Работа по штроблению | 0 | 1500 | 1500 |
| Монтаж и подключение | 0 | 2000 | 2000 |
| 2500 | 6000 | 3500 |
| Этап монтажа | Статус (V) | Примечание |
|---|---|---|
| Отключение питания | Проверить индикатором | |
| Разметка и штробы | Проверить уровень | |
| Прокладка кабеля | В гофре | |
| Коммутация | Wago или пайка | |
| Тест системы | Оба выключателя |
Эксплуатация и уход
После завершения работ я рекомендую через месяц проверить надежность контактов. Медь может немного «поплыть» после нескольких циклов нагрева и охлаждения. Правила эксплуатации просты: не перегружайте линию слишком мощными светильниками. Срок службы качественных механизмов составляет около 15-20 лет. Ревизию всей проводки в доме советую проводить раз в 5-7 лет, особенно если дом старый.
Альтернативные решения
Если нет возможности штробить стены, выручают беспроводные выключатели. Они работают на радиоканале и крепятся на двусторонний скотч. Еще один современный вариант — умные реле. Я ставлю их в подрозетник, а управление вывожу на смартфон или голосового помощника. Если же нужно управлять светом из трех и более точек, в схему добавляется перекрестный выключатель, который ставится между двумя проходными.
Ответы на частые вопросы (FAQ)
Чем проходной выключатель отличается от обычного?
У обычного два контакта (вкл/выкл), а у проходного три. Это позволяет переключать ток между двумя разными линиями.
Можно ли использовать обычный выключатель в этой схеме?
Нет, обычный выключатель не сможет перекидывать фазу на другую линию, схема просто не замкнется.
Какой кабель лучше выбрать?
Оптимальный вариант — ВВГнг-П 3х1.5. Он безопасен, долговечен и соответствует всем нормам.
Нужно ли заземлять выключатель?
Сам пластиковый механизм заземлять не нужно, но заземляющий провод должен проходить через подрозетник к светильнику.

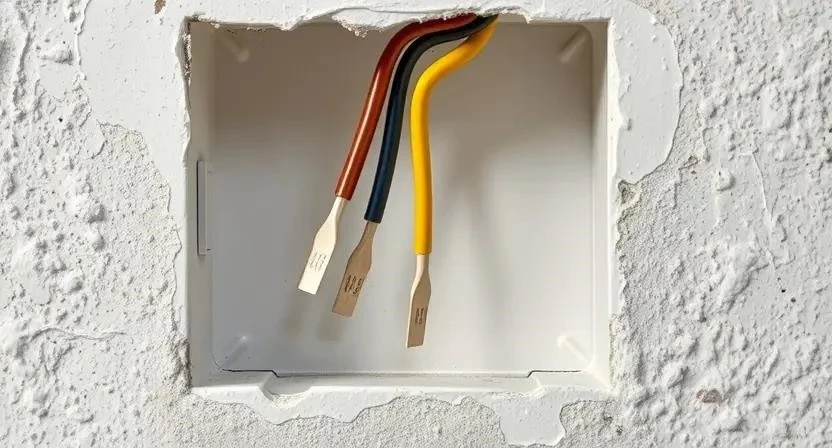

Сколько проводов приходит в подрозетник проходного выключателя?
Обычно три провода (одна фаза и две перекидные линии), если не считать заземление.
Что делать, если свет не включается с одной стороны?
Скорее всего, произошел обрыв одной из перекидных линий или плохой контакт в клеммнике. Проверяю цепь мультиметром.
Можно ли подключить одну лампу к трем выключателям?
Да, для этого нужно два проходных выключателя по краям и один перекрестный выключатель посередине. Я однажды реализовал такую схему в огромной гостиной, и заказчик остался в восторге от удобства.
